SWC-WH Nang Walang Flex Welding Type Universal Coupling

SWC-WH Nang Walang Flex Welding Type Universal Coupling

Ang Raydafon's SWC-WH Without Flex Welding Type Universal Coupling non-elastic welded universal couplings ay gumagamit ng mga welded na koneksyon upang matiyak ang maaasahang paghahatid, na ginagawa itong maaasahang pagpipilian para sa mga application na may mataas na karga tulad ng metalurhiko at kagamitan sa pagmimina. Kami ay isang tagagawa ng pisikal na coupling sa China. Bilang isang maaasahang tagagawa, nag-aalok kami ng isang matatag na supply at maaaring maiangkop ang mga detalye sa mga detalye ng iyong kagamitan. Para sa mga detalye ng pagpepresyo, mangyaring makipag-ugnayan sa amin nang direkta.
Welded Yoke · Walang Flex Element · OEM Ready

SWC-WH Without Flex Welding Type Universal Coupling para saMga Heavy-Duty Drive Shaft

Isang matibay, welding-type na cardan coupling na binuo para sa rolling mill, crane, mining at metallurgical drive. Inaalis ng welded yoke ang bolted-joint loosening. Ang precision needle bearings ay nagpapanatili ng mababang friction. Bore 100–550 mm, torque hanggang 710 kN·m, 35CrMo alloy steel, ISO 9001 production sa Ningbo, China.

Bore100 – 550 mm
Nominal Torque1.25 – 710 kN·m
Fold Angle15° – 25°
materyal35CrMo Steel
MOQ1 piraso
Lead Time15 – 30 Araw

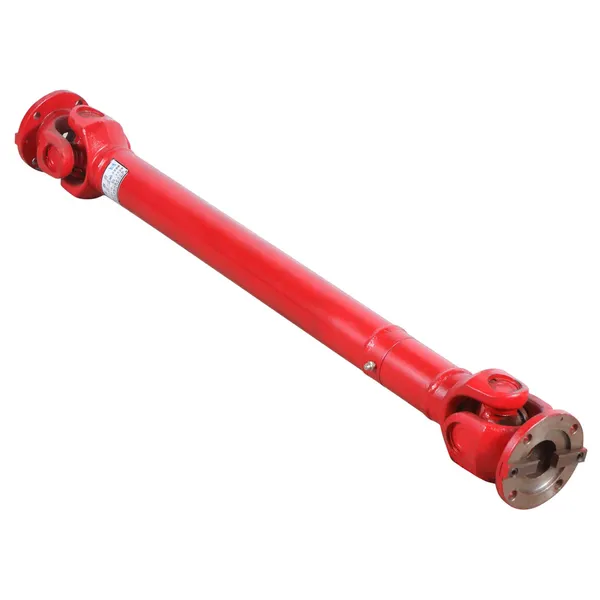

SWC-WH without flex welding type universal coupling welded yoke product photo

01Ano ang isang SWC-WH na Walang Flex Welding Type Universal Coupling?

Ang SWC-WH ay isangmatibay na universal joint couplingna nagpapadala ng metalikang kuwintas sa pamamagitan ng isang welded yoke at isang gitnang krus na tumatakbo sa precision needle bearings. Hindi tulad ng flex-type couplings, naglalaman itowalang nababanat na elemento, kaya walang goma, walang spring pack at walang compensating flex member na mapudpod. Ginagawa nitong mas gustong pagpipilian kapag hinihingi ng drivemataas na metalikang kuwintas, mataas na shock resistance at mahabang buhay ng serbisyosa halip na torsional damping.

Ang welded yoke ay ang pangunahing pagkakaiba sa mga bolted-yoke na disenyo. Sa ilalim ng tuluy-tuloy na panginginig ng boses, maaaring lumuwag ang mga bolted joints, na nagdudulot ng pagkabalisa, backlash at kalaunan ay pagkabigo. Ang welding ay ganap na nag-aalis ng failure mode. Para sa mga mamimili sourcingunibersal na mga coupling para sa mga industrial drive shaft, ito ay isinasalin sa mas kaunting mga paghinto sa pagpapanatili at isang mas mababang kabuuang halaga ng pagmamay-ari sa buong buhay ng serbisyo ng coupling.

Kung ang iyong aplikasyon ay nangangailangan ng torsional compliance sa halip na rigidity, ihambing ito saSWC-BH standard flex welding typeo ang mahabang-spanSWC-CH long flex welding type, na nagdaragdag ng nababaluktot na elemento sa pagitan ng dalawang pamatok.

02Mga Teknikal na Detalye ng SWC-WH: Bore, Torque at Misalignment Range

Inililista ng talahanayan sa ibaba ang bawat karaniwang sukat sa serye ng SWC-WH. Gamitin ito upang tumugma sa diameter ng iyong baras, kinakailangang nominal na torque at magagamit na haba ng pag-install bago humiling ng isang panipi. Available ang mga custom na butas, keyway at haba kapag hiniling.

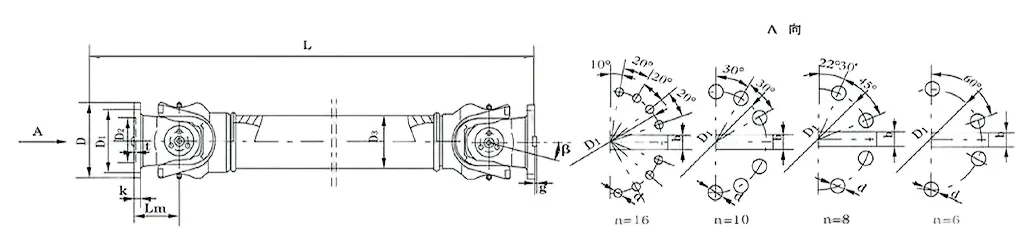

SWC-WH Without Flex Welding Type Universal Coupling — Full Size Chart
Modelo D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inertia (kg·m²) Timbang (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Angular Lang

Binabayaran ng SWC-WH ang angular misalignment hanggang 15°–25°. Para sa axial travel, ipares ito sa isang sliding spline shaft.

Pinili ng Torque

Mag-apply ng service factor na 1.5–2.5 sa nominal torque depende sa shock level at duty cycle.

Bore Matching

Karaniwang D1 js11 / D2 H7 bores na nakalista sa itaas. Available ang custom na stepped o splined bores.

Alternatibong Flange

Kung ang iyong shaft ay gumagamit ng flange interface, tingnan angUri ng flange ng SWC-WFsa parehong serye.

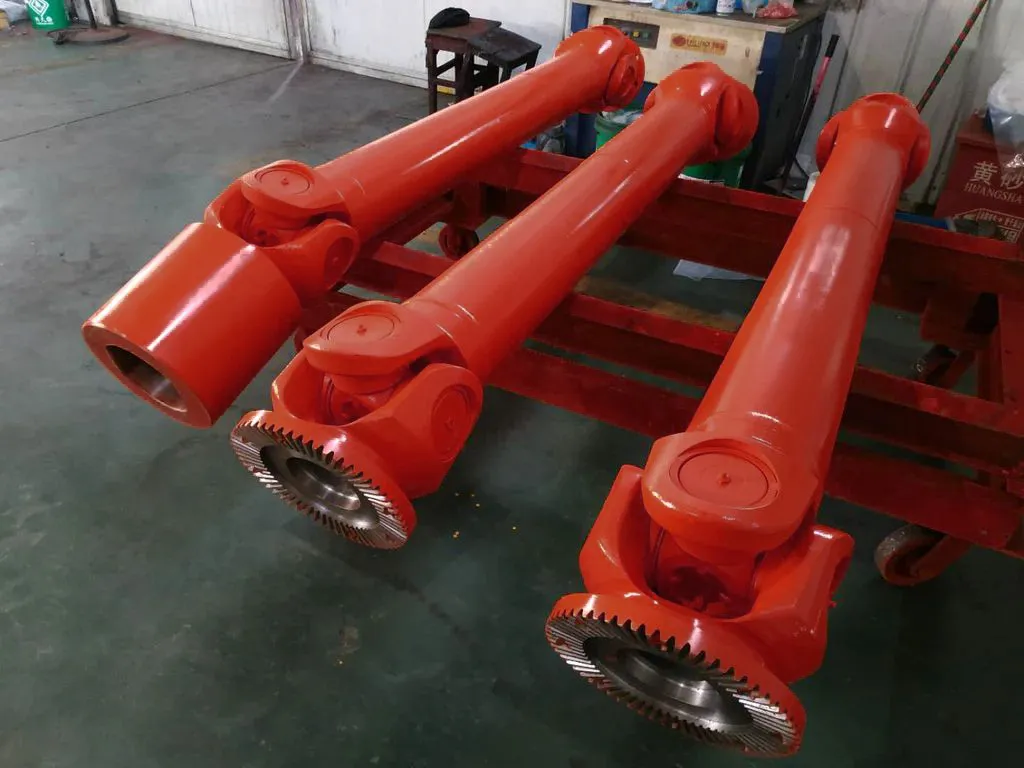

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Bakit Tinukoy ng Mga Mamimili ang Welded Yoke Coupling para sa Heavy-Duty na Makinarya

Pinipili ng mga procurement engineer ang SWC-WH para sa tatlong komersyal na dahilan:mas mababang downtime, mas kaunting mga cycle ng pagpapalit at mas mababang kabuuang gastos sa bawat oras ng pagpapatakbo.

  • Walang bolted joint loosening.Tinatanggal ng welded yoke ang vibration-loosening failure mode na nagpapaikli sa buhay ng bolted-yoke couplings sa rolling mill at crusher.
  • Mataas na densidad ng metalikang kuwintas.Hanggang sa 710 kN·m nominal torque sa isang compact na sobre, na sumasaklaw sa karamihan ng mabibigat na tungkulin sa drive shaft.
  • Precision needle bearings.Ang mababang alitan, mataas na kahusayan at isang mahabang agwat ng grasa ay nagbabawas sa paggawa ng pagpapanatili.
  • 35CrMo haluang metal na bakal.Heat-treated para sa wear, fatigue at shock resistance sa mining, metalurgy at marine environment.
  • Malawak na anggular tolerance.Binabawasan ng 15°–25° na kompensasyon ang gastos sa pagkakahanay sa panahon ng pag-install.
  • Magagamit na disenyo.Ang mga pinapalitang bahagi ng pagsusuot ay nagpapahaba ng pang-ekonomiyang buhay ng coupling na lampas sa isang solong kapalit na cycle.

04Kung Saan Ginagamit ang SWC-WH Couplings: Mga Application at Industriya

Ang SWC-WH ay tinukoy saanman ang isang matibay, mataas na torque coupling ay dapat makaligtas sa tuluy-tuloy na pagkabigla at panginginig ng boses. Kasama sa mga karaniwang pag-install ang:

Steel Rolling Mills Mga Linya ng Metalurhiko Mga Overhead Crane Makinarya sa Port Hoisting Mga Conveyor ng Pagmimina Mga Crusher at Drilling Rig Marine Propulsion Makinarya ng Deck Semento at Papel Drive Mga Bangko sa Pagsusulit ng Mabigat na Tungkulin Mga Renewable Energy Drive Mga Linya ng Proseso ng Kemikal

Kung ang iyong drive ay nangangailangan din ng axial displacement o torsional compliance, suriin nang buouniversal coupling rangeo ang kahaliliserye ng pagkabit ng gearbago tukuyin.

05Custom na SWC-WH Couplings: OEM, Pribadong Label at Drawing-Based Production

Ang Raydafon ay isangOEM universal coupling manufacturer, hindi isang kumpanya ng kalakalan. Ang pagpapasadya ay pinangangasiwaan sa loob ng sarili naming ISO 9001 na pasilidad sa Ningbo, China.

Bore at Keyway

D1 js11, D2 H7 o custom tolerance. Parallel key, spline o shrink-disc interface.

Flange Pattern

Bolt circle, pilot diameter at bolt count na tumugma sa iyong mating flange drawing.

Haba at Balanse

Lmin at pinahabang haba. Mga marka ng dynamic na balanse para sa mga high-speed shaft.

Patong at Pagmarka

Pagpinta, black oxide, zinc plating. Private-label na nameplate at pagmamarka.

Magpadala ng PDF, DWG, DXF o STEP na pagguhit gamit ang iyong mga sukat ng baras at duty cycle. Ang aming mga inhinyero ay nagbabalik ng isang sukat na rekomendasyon at quotation sa loob ng 24 na oras.

06Quality Control, Mga Sertipikasyon at 12 Buwan na Warranty

Ang bawat SWC-WH coupling ay dumadaan sa isang dokumentadong ruta ng inspeksyon bago ipadala. Ito ang ebidensiya na umaasa sa mga mamimili sa ibang bansa para sa pag-apruba ng vendor at papasok na inspeksyon.

  • ISO 9001 na sertipikadong proseso ng pagmamanupaktura
  • Papasok na mga rekord ng pagpapatunay ng bakal at paggamot sa init
  • Ulat ng dimensional na inspeksyon para sa bore, keyway at Lmin
  • Pag-inspeksyon ng weld sa magkasanib na pamatok
  • Bearing fit at rotation test bago mag-impake
  • 12-buwang limitadong warranty laban sa mga depekto sa pagmamanupaktura

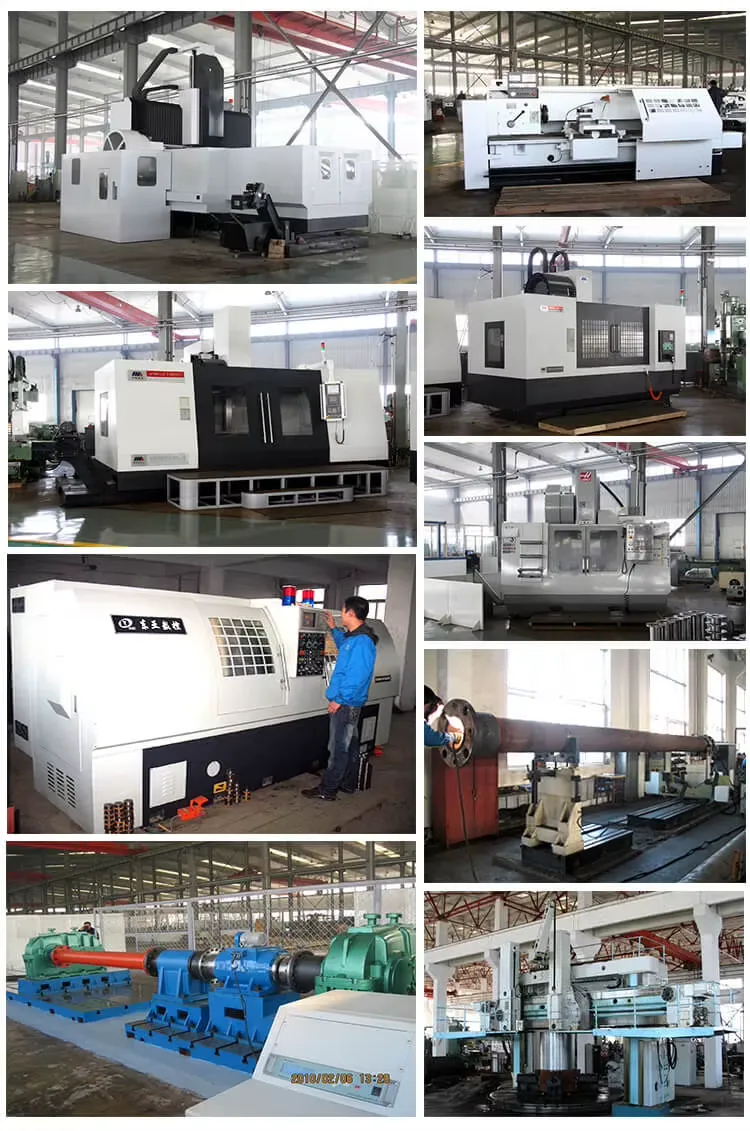

Raydafon universal coupling manufacturing workshop Ningbo China

07Paano Mag-order: MOQ, Lead Time, Pag-iimpake at Pagpapadala

MOQ

1 piraso para sa mga karaniwang sukat. Dami ng pagpepresyo mula sa 50 piraso.

Lead Time

15–30 araw pagkatapos ng kumpirmasyon ng pagguhit at pagdeposito.

Pag-iimpake

Wooden case, VCI anti-rust film, desiccant, custom na pallet para sa malalaking sukat.

Pagpapadala

Dagat, hangin o express. Available ang mga tuntunin ng EXW / FOB / CIF / DDP.

Mga dokumento

CI, PL, CO, Form A/E, materyal na sertipiko, dimensional na ulat.

Pagbabayad

T/T, L/C sa paningin, at iba pang mga tuntuning napag-uusapan para sa mga umuulit na mamimili.

SWC-WH universal coupling inspection and assembly line

08FAQ ng SWC-WH Universal Coupling Buyer

Ano ang ibig sabihin ng "walang flex welding type" sa SWC-WH coupling?

Nangangahulugan ito na ang pagkabit ay walang nababanat o nababaluktot na elemento sa landas ng metalikang kuwintas, at ang pamatok ay pinagsama sa pamamagitan ng hinang sa halip na pag-bolting. Ito ay nag-aalis ng bolted-joint loosening sa ilalim ng vibration at nagpapataas ng structural rigidity. Ito ang tamang pagpipilian para sa high-torque, high-shock drive kung saan hindi kinakailangan ang isang flexible na elemento.

Ano ang torque at bore range ng serye ng SWC-WH?

Gyration diameter 100–550 mm, nominal torque 1.25–710 kN·m, fatigue torque 0.63–355 kN·m, standard bore D1 57–426 mm. Available ang mga custom na bores at stepped shaft.

Anong materyal at bearings ang ginagamit?

Ang mga yoke at flanges ay pinainit na 35CrMo alloy steel. Ang cross journal ay tumatakbo sa precision needle bearings upang mabawasan ang friction at pahabain ang buhay ng serbisyo sa ilalim ng patuloy na pang-industriyang tungkulin.

Ano ang maximum na anggulo ng misalignment?

Depende sa laki, 15° hanggang 25° ng angular misalignment. Hindi binabayaran ng SWC-WH ang axial displacement — ipares ito sa isang sliding spline o telescopic shaft kung mayroong axial travel.

Nag-aalok ka ba ng OEM o custom na SWC-WH couplings?

Oo. Kino-customize namin ang bore, keyway, flange pattern, haba, balanse grade, surface treatment at nameplate. Magpadala ng PDF, DWG, DXF o STEP na drawing at mag-quote kami sa loob ng 24 na oras.

Ano ang MOQ, lead time at warranty?

MOQ 1 piraso para sa karaniwang laki. Lead time 15–30 araw depende sa laki at pagpapasadya. 12-buwang limitadong warranty laban sa mga depekto sa pagmamanupaktura.

Paano ko pipiliin ang tamang laki ng SWC-WH para sa aking drive shaft?

Magbigay ng nominal torque, peak torque, bilis, shaft diameters, misalignment angle at duty cycle. Irerekomenda ng aming mga inhinyero ang laki na may tamang kadahilanan ng serbisyo. Maaari mo ring suriin nang buouniversal coupling selection guidebago makipag-ugnayan sa amin.

Maaari ba akong makakuha ng sample bago maglagay ng bulk order?

Oo. Ang mga sample na order ay tinatanggap para sa mga karaniwang laki. Ang sample na gastos at kargamento ay hiwalay na sinipi at maaaring i-kredito laban sa unang bulk order.

Humiling ng SWC-WH Universal Coupling Quote

Ipadala ang iyong shaft drawing, torque at bilis. Tumugon ang aming mga inhinyero sa loob ng 24 na oras na may sukat na rekomendasyon at presyo ng pabrika.

Magpadala ng Inquiry Ngayon Makipag-chat sa WhatsApp
Magpadala ng Inquiry
Impormasyon sa Pakikipag-ugnayan
