Gear ng Bevel

Bilang isang propesyonal na tagagawa at pabrika sa China,Raydafonay ang iyong unang pagpipilian para sa pagbili ng de-kalidad na gear ng bevel! Umaasa sa mature na lokal na kumpol ng pang -industriya, sinisiguro namin ang kawastuhan at katatagan ng produkto habang pinapanatili ang mga presyo sa loob ng isang makatwirang saklaw, na nagbibigay ng mga pandaigdigang customer ng mga produkto. Kung ito ay malakihang pagtutugma o hindi pamantayang pagpapasadya, maaari kaming magbigay ng mga serbisyo sa demand, matiyak ang matatag na paghahatid at makokontrol na kalidad, at isang tagapagtustos ng gear ng bevel na karapat-dapat sa pangmatagalang kooperasyon.

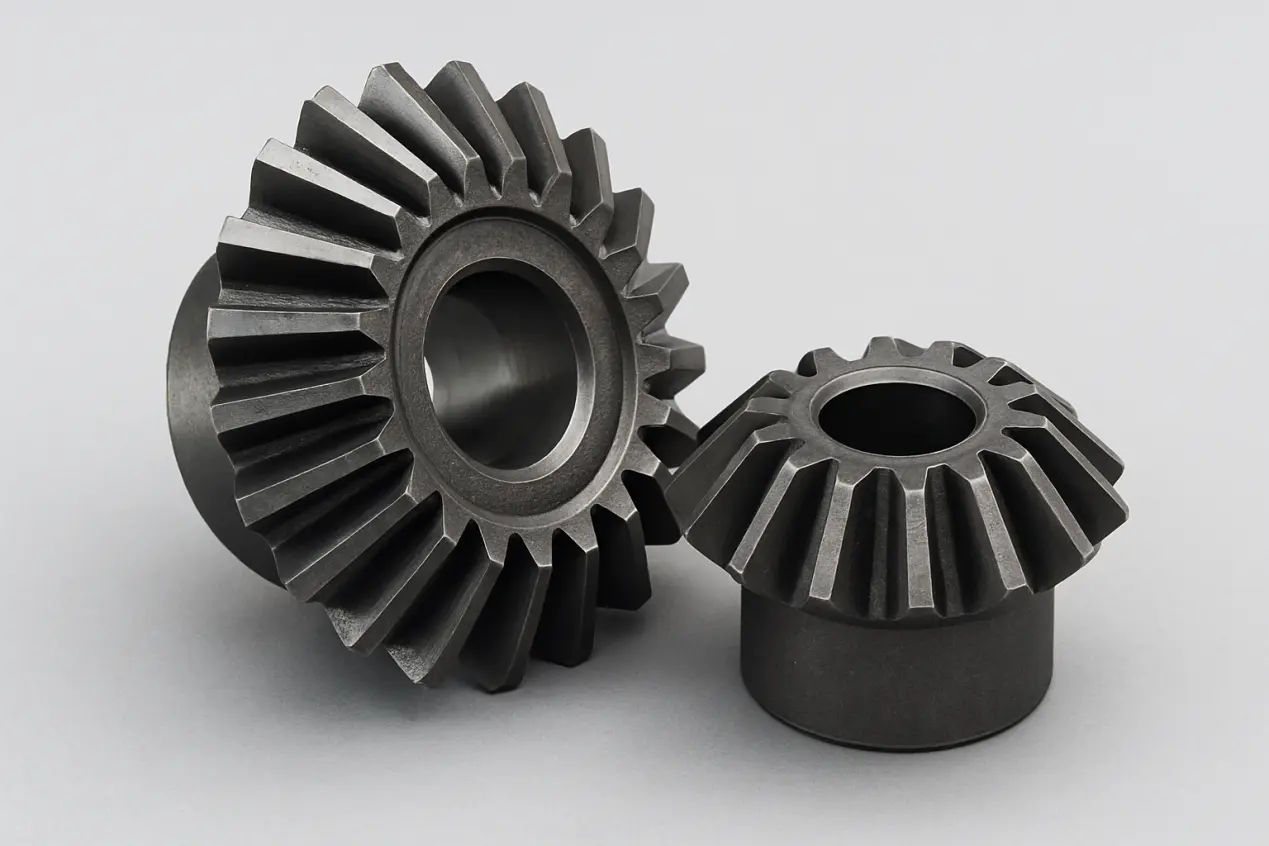

Si Raydafon ay nakatuon sa paggawa ng bevel gear sa loob ng maraming taon. Pinagtibay nito ang teknolohiya ng paggiling ng CNC upang gumawa. Ang katumpakan ng ngipin sa ibabaw ay maaaring maabot ang antas ng ISO 6. Ito ay angkop para sa iba't ibang mga 90 ° na mga okasyon ng paghahatid ng kanang anggulo, tulad ng mga tool ng tool ng makina, mga pagkakaiba-iba ng automotiko, mga sistema ng pagpipiloto ng makinarya ng engineering, kagamitan sa packaging at makinarya ng agrikultura. Ang bawat pares ng mga gears ng bevel ay ganap na naproseso sa aming sariling pabrika, mula sa 20crmnti carburizing steel cutting, gear hobbing, heat treatment, hanggang sa katumpakan ng paggiling gear at kalidad inspeksyon. Mahigpit naming ipinatupad ang ISO 9001: 2015 Mga Pamantayan sa Kalidad ng System, at ginagamit ang Gear Measurement Center upang makita ang mga pangunahing mga parameter tulad ng pitch cumulative error at error sa hugis ng ngipin upang matiyak na ang meshing clearance ay stably na kinokontrol sa loob ng 0.05mm.


Sa mga tuntunin ng istraktura, ang Raydafon ay nagbibigay ng dalawang mga solusyon sa disenyo: pantay na taas ng ngipin at mga ngipin ng pag-urong: Ang pantay na taas na ngipin ay angkop para sa high-speed transmission at matatag na operasyon; Ang mga ngipin ng pag-urong ay mas angkop para sa mga okasyong may mataas na pag-load, na may kapasidad ng pag-load na higit sa 3000n · m. Ang ibabaw ng ngipin ay ginagamot ng hard chrome plating, at ang katigasan ng ibabaw ay umabot sa HRC58-62, na lubos na nagpapabuti sa paglaban ng pagsusuot at umaangkop sa mga kumplikadong kondisyon sa pagtatrabaho tulad ng alikabok, putik, at langis. Ang ilang mga modelo ay nagpatibay ng helical na disenyo ng ngipin, na maaaring epektibong mabawasan ang operating ingay sa ibaba ng 75dB, lalo na ang angkop para sa mga industriya tulad ng medikal na kagamitan at kagamitan sa packaging ng pagkain na may mahigpit na mga kinakailangan sa ingay.


Kung ito ay isang tuwid na gear, helical gear oGear ng Bevel, Ang Raydafon ay maaaring magbigay ng buong-proseso na teknikal na suporta mula sa pagpili ng disenyo, pag-optimize ng parameter sa mga mungkahi sa pagpupulong. Mangyaring makipag -ugnay sa amin upang makakuha ng impormasyon sa pagpili, mga listahan ng sipi o mga halimbawang modelo ng iba't ibang mga module. Bibigyan ka namin ng mga teknikal na solusyon at mga ulat sa pagsubok sa loob ng 24 na oras.

Ano ang pagkakaiba sa pagitan ng miter gear at bevel gear?

Sa pagpili ng gear, ang miter gear (pare -pareho ang bilis ng bevel gear) at bevel gear (bevel gear) ay madalas na inihahambing ng mga customer. Ang mga ito ay katulad sa hitsura at parehong ginagamit upang makamit ang paghahatid ng kuryente sa pagitan ng dalawang intersecting shaft, ngunit may mga malinaw na pagkakaiba sa aktwal na mga sitwasyon sa paggamit at pagganap.


Kabilang sa mga ito, ang pinakamalaking tampok ng miter gear ay ang ratio ng paghahatid ay naayos sa 1: 1, na nangangahulugang maaari lamang itong magamit sa mga system na nangangailangan ng patuloy na pag -ikot ng bilis. Pangunahing ginagamit ito para sa kagamitan na nangangailangan ng tumpak na pag -synchronise, tulad ng mga platform ng pagtuklas, mga optical na umiikot na istruktura o ilang maliit na kagamitan sa mekanikal. Ang ganitong uri ng gear ay simple upang ipares at madaling maproseso. Ito ay partikular na tanyag sa mga system kung saan nagbabago ang direksyon ng pag -ikot ngunit ang bilis ay nananatiling hindi nagbabago.


Ang bentahe ng gear ng bevel ay ang ratio ng paghahatid ay nababagay. Kung ito ay 2: 1, 3: 1 o iba pang mga na-customize na ratios, maaari itong idinisenyo, na angkop para sa mga kondisyon ng pagtatrabaho na nangangailangan ng pagkabulok o pagbilis, tulad ng mga ehe, pag-angat ng mga mekanismo, pang-industriya na pamamahagi ng mga kahon ng pamamahagi, atbp. Mayroon ding higit pang mga uri ng gear ng bevel, tulad ng spur gear, spiral gear, zero-degree gear, atbp.


Sa mga tuntunin ng istraktura, pareho ang mga istruktura ng gear ng bevel, ngunit ang miter gear ay nagbabayad ng higit na pansin sa katumpakan ng anggulo at simetrya ng ngipin, habang ang bevel gear ay nagbabayad ng higit na pansin sa lakas ng meshing at kapasidad na nagdadala ng kapangyarihan. Samakatuwid, kapag pumipili, inirerekomenda na bigyan ng prayoridad ang mga pangangailangan ng paghahatid ng kagamitan, magbago man o magbago lamang ng direksyon, at pagkatapos ay magpasya kung alin ang mas angkop.


Nagbibigay ang Raydafon ng iba't ibang mga modelo ng miter gear at bevel gear, na may antas ng kawastuhan hanggang sa DIN 6, at sumusuporta sa pagpapasadya ng mga materyales tulad ng haluang metal na bakal at hindi kinakalawang na asero upang matugunan ang mga sumusuporta sa mga pang -industriya na automation, robot, makinarya ng agrikultura at iba pang mga patlang. Kung hindi ka sigurado kung alin ang mas angkop, maaari ka ring makipag -ugnay sa aming mga technician upang mabigyan ka ng pagsusuri ng application at mga mungkahi sa pagpili.

Saan karaniwang ginagamit ang bevel gear?

Ang bevel gear ay pangunahing ginagamit sa mga lugar kung saan kailangang baguhin ang dalawang axes at ang direksyon ng pag -ikot ay kailangang baguhin. Ang pinaka-karaniwang kaso ay ang paghahatid ng okasyon na may isang anggulo ng 90-degree, tulad ng "L" -shaped na istraktura ng kuryente na nakikita sa maraming mga aparato, at ang pag-convert ng kapangyarihan sa pagitan ng mga ito ay nakumpleto ng mga gears ng bevel.


Sa pagkakaiba -iba ng kotse, ang gear ng bevel ay isang kailangang -kailangan na bahagi, na nagpapahintulot sa kaliwa at kanang gulong na malayang pag -ikot kapag lumiliko nang hindi nakakasagabal sa bawat isa. Maraming mga customer ang pipiliin din ang bevel gear kapag nagdidisenyo ng mga reducer o anggulo ng manibela dahil mayroon itong matatag na paghahatid at tumatagal ng mas kaunting puwang. Kung ang kagamitan mismo ay may mga paghihigpit sa dami, ngunit kailangan nitong makamit ang output ng sulok, ang gear na ito ay partikular na angkop.


Kasama rin sa mga karaniwang pang -industriya na aplikasyon ang: maliit na mga tool sa makina, kagamitan sa packaging, pag -aangat ng mga platform, paghahalo ng makinarya, mga sasakyan sa agrikultura at kagamitan sa konstruksyon. Sa mga kagamitan na ito, hindi lahat ng kapangyarihan ay maaaring maging output sa isang tuwid na linya, at ang bevel gear ay gumaganap ng papel ng "pag -on ng isang sulok at patuloy na pagpapadala".


Ang iba't ibang uri ng mga gears ng bevel ay ginagamit para sa iba't ibang mga naglo-load at bilis: Ang mga tuwid na gears ng bevel ay simple at angkop para sa mga mababang-bilis na sistema;Mga gears ng bevel ng spiralay mas tahimik at mesh nang mas maayos, angkop para sa patuloy na kagamitan sa pagtatrabaho. Nag -aalok ang Raydafon ng parehong uri ng mga gears ng bevel, at ang kawastuhan at materyal ay maaaring mapili alinsunod sa mga tiyak na kondisyon sa pagtatrabaho.


Kung saan may paghahatid ng kuryente sa pagitan ng dalawang intersecting shaft, lalo na sa mga sitwasyon kung saan limitado ang anggulo, ang mga gears ng bevel ay isang maaasahan at matibay na pagpipilian sa mekanikal. Maaari mong sabihin sa amin ang iyong istraktura ng kagamitan at tutulungan ka naming tumugma sa pinaka -angkop na mga pagtutukoy.



View as

Spiral Bevel Gear

Spiral Bevel Gear

Gumagawa ang Raydafon ng mga spiral bevel gear para sa mga right-angle drive sa sarili nitong pabrika sa Ningbo, China. Ang hubog na linya ng ngipin ay nagpapanatili ng dalawa o higit pang ngipin na magkadikit sa bawat sandali, kaya ang drive ay tumatakbo nang mas maayos at tahimik kaysa sa isang tuwid na bevel na pares na may parehong laki at nagdadala ng mas maraming torque para sa mga sukat nito. Ang mga karaniwang module ay tumatakbo mula M3 hanggang M12 na may mga precision na marka DIN6 hanggang DIN9, na ginawa sa ISO, DIN, ANSI, JIS o BS. Kasama sa mga materyales ang alloy steel, C45, stainless steel, brass, copper, aluminum at POM, na may mga surface treatment mula sa zinc at nickel plating hanggang black oxide, Geomet at Dacromet. Ang pinion ay maaaring putulin na may kasing-kaunting limang ngipin, na nagbibigay-daan sa isang malaking pagbabawas ng ratio sa isang solong right-angle stage, at ang mga gilid ng ngipin ay maaaring giling pagkatapos ng heat treatment para sa mas mataas na mga marka ng katumpakan. Ang mga gear ay ibinibigay bilang magkatugmang mga pares na may naka-check na pattern ng contact bago ipadala. Ipadala ang iyong drawing o sample para sa isang quotation sa loob ng 24 na oras.
Mga Plastic na Bevel Gear

Mga Plastic na Bevel Gear

Gumagawa ang Raydafon ng mga plastic na bevel gear sa Ningbo, China, na hinulma sa POM at nylon para sa mga right-angle drive. Ang mga karaniwang ratio ay 1:1, 2:1, 3:1, 4:1 at 5:1; mga module ng pitch M0.25 hanggang M1; ang bilang ng ngipin ay 10 hanggang 60; bore diameters 3.0 hanggang 10.0 mm; panlabas na diameters 8.7 hanggang 60.4 mm; temperatura ng pagpapatakbo −40 °C hanggang +80 °C. Kasama sa mga numero ng bahagi ang GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512040BS, GB1M512040BS, GB1M512040BS, GB1M512051 GB1M512061 at GB1M512BS*. Ang BS suffix ay nagpapahiwatig ng brass insert at set screw. Mahalaga: Ang GB1M512* at GB1M512BS* ay tumutugma lamang sa 60-tooth bevel gear at hindi tugma sa iba pang mga gear. Ang molded tooth geometry ay nagbibigay ng tahimik, masikip na mesh; ang polimer ay self-lubricating at chemical resistant. Custom na module, bilang ng ngipin, bore, hub at materyal na grado na magagamit sa pagguhit; panipi sa loob ng 24 na oras.
Bilang isang maaasahang tagagawa at tagapagtustos ng Gear ng Bevel sa Tsina, ang aming mga produkto ay naipasa ang sertipikasyon ng CE. Kung nais mong bumili ng mga kalidad na produkto, mangyaring makipag -ugnay sa amin.
