Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULIC DIVISION

Forklift Hydraulic Cylinder Manufacturer para sa OEM Supply, Aftermarket Replacement at Field Repair

Gumagawa ang Raydafon ng mga forklift hydraulic cylinder para sa mga electric forklift, internal combustion forklift, stacker at kagamitan sa bodega. Ang bawat unit ay binuo laban sa kumpirmadong bore, stroke, diameter ng rod at istilo ng pagtatapos ng koneksyon, pagkatapos ay sinusuri ang presyon bago ito umalis sa linya ng pagpupulong, upang maaari itong dumiretso sa trak nang walang pagsasaayos.

Nagbibigay kami ng mga whole-machine factory, hydraulic system integrators, regional parts dealers at service units na responsable para sa terminal equipment. Ang mga silindro ay ini-export sa Europa, Timog-silangang Asya at Timog Amerika, na sumasaklaw sa parehong orihinal na kagamitan at demand na kapalit ng aftermarket.

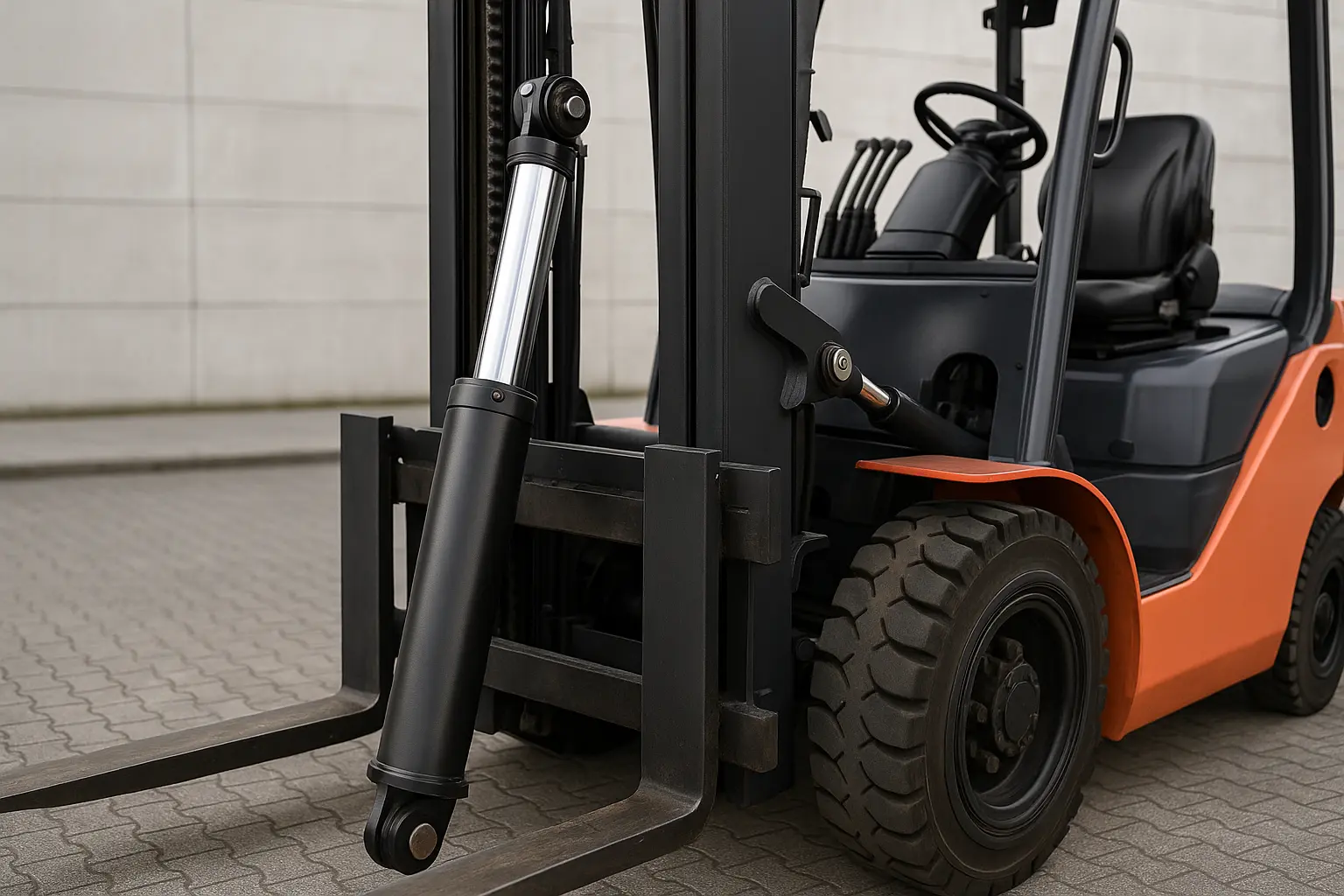

Forklift hydraulic cylinder manufactured by Raydafon
Ang mga forklift hydraulic cylinder ay ginawa gamit ang CNC-machined key na mga dimensyon, na selyadong sa isang kinokontrol na proseso, pagkatapos ay sinusuri ang presyon bago ipadala.
1.5–18 tSaklaw ng forklift tonnage
7–14 MPaSaklaw ng presyon ng pagtatrabaho
Itaas / IkilingMga uri ng karaniwang function
CNCKontrol ng pangunahing dimensyon
OEM / ODMPag-customize na nakabatay sa pagguhit
01

Forklift Hydraulic Cylinder Supply para sa Tilt, Lift at Side-Shift Mechanism

Ang iba't ibang mga function ng forklift ay naglalagay ng iba't ibang mga pangangailangan sa silindro. Ang tilt cylinder, ang lift cylinder at ang side-shift cylinder ay hindi mapapalitan — bawat isa ay nangangailangan ng sarili nitong bore, stroke, rod ratio at mounting geometry upang umangkop sa mast at carriage na pinapatakbo nito.

  • Ikiling ang mga silindro para sa mga tinidor at kontrol ng anggulo ng palo
  • Lift cylinders para sa mast raising at lowering
  • Mga silindro ng mekanismo ng side-shift
  • Electric forklift hydraulic packages
  • Panloob na combustion forklift cylinders
  • Mga stacker at kagamitan sa paghawak ng warehouse
  • Pasadyang bore at stroke sa pagguhit
  • Pagpapalit para sa mga kasalukuyang numero ng bahagi

Ano ang tumutukoy sa tamang silindro

  • TonelaAng 1.5 t hanggang 18 t na forklift ay nangangailangan ng iba't ibang laki ng bore at kapal ng pader.
  • FunctionAng mga tilt, lift at side-shift na mga tungkulin ay gumagawa ng iba't ibang direksyon ng pagkarga at mga duty cycle.
  • Pag-mountAng mga koneksyon sa harap at likod na pin, flange o clevis ay dapat tumugma sa mast at frame.
  • KapaligiranAng alikabok, kahalumigmigan at madalas na operasyon ay nangangailangan ng angkop na rod finish at seal grade.

Ang mga pangunahing bahagi ay ginawa mula sa high-strength alloy steel, na may electroplated ang rod surface o hard-chrome para sa corrosion at wear resistance. Ang resulta ay maayos na paggalaw, mabilis na pagtugon at matatag na sealing sa ilalim ng madalas na pang-araw-araw na operasyon, hindi lamang sa unang linggo pagkatapos ng pag-install.

02

Paano Muling Bumuo ng Forklift Hydraulic Cylinder

Ang muling pagtatayo ng forklift hydraulic cylinder ay hindi lamang isang bagay ng pag-alis ng takip sa dulo at pagpapalit ng singsing na goma. Ang proseso ay may limang yugto at ang bawat isa ay mahalaga — laktawan ang isang hakbang at ang unit ay tatagas muli sa loob ng mga araw pagkatapos bumalik sa serbisyo.

  1. Depressurise at alisin ang silindro Bitawan ang presyon ng system, idiskonekta ang mga linya ng haydroliko at alisin ang silindro mula sa trak. Paluwagin ang mga dulo ng takip na bolts gamit ang isang wrench at hilahin ang piston rod assembly palabas nang dahan-dahan, mag-ingat na hindi magasgasan ang cylinder bore. Kung maraming langis sa loob, alisan ng tubig at linisin bago magpatuloy.
  2. Suriin ang bawat tinanggal na bahagi Isa-isang suriin ang piston, rod at seal ring para sa deformation, pagkasira, pagkawala ng gilid o kalawang. Ang isang marka ng pagsusuot ay maaaring pagmulan ng pagtagas, kaya huwag laktawan ang malapit na inspeksyon.
  3. Palitan ang lahat ng luma o nasira na mga seal Kumpirmahin ang detalye bago magkabit. Ang ilang mga cylinder ay gumagamit ng pinagsamang mga seal, at ang pag-install ng mga ito sa maling oryentasyon ay magdudulot ng agarang pagkabigo kahit gaano pa kahusay ang natitirang bahagi ng muling pagtatayo.
  4. Buuin muli sa orihinal na pagkakasunud-sunod I-install ang piston rod nang malumanay at panatilihing nakahanay ang center axis sa kabuuan. Kung ang baras ay hindi maayos na nakasentro, kahit na ang isang tama na muling itinayong silindro ay tatagas sa loob ng ilang araw ng operasyon.
  5. Pagsubok ng presyon bago muling ayusin I-mount ang assembled cylinder sa pressure test equipment at tingnan kung may internal leakage o jamming. Pagkatapos lamang ng mga pagsubok na pumasa dapat itong mai-install muli sa forklift.

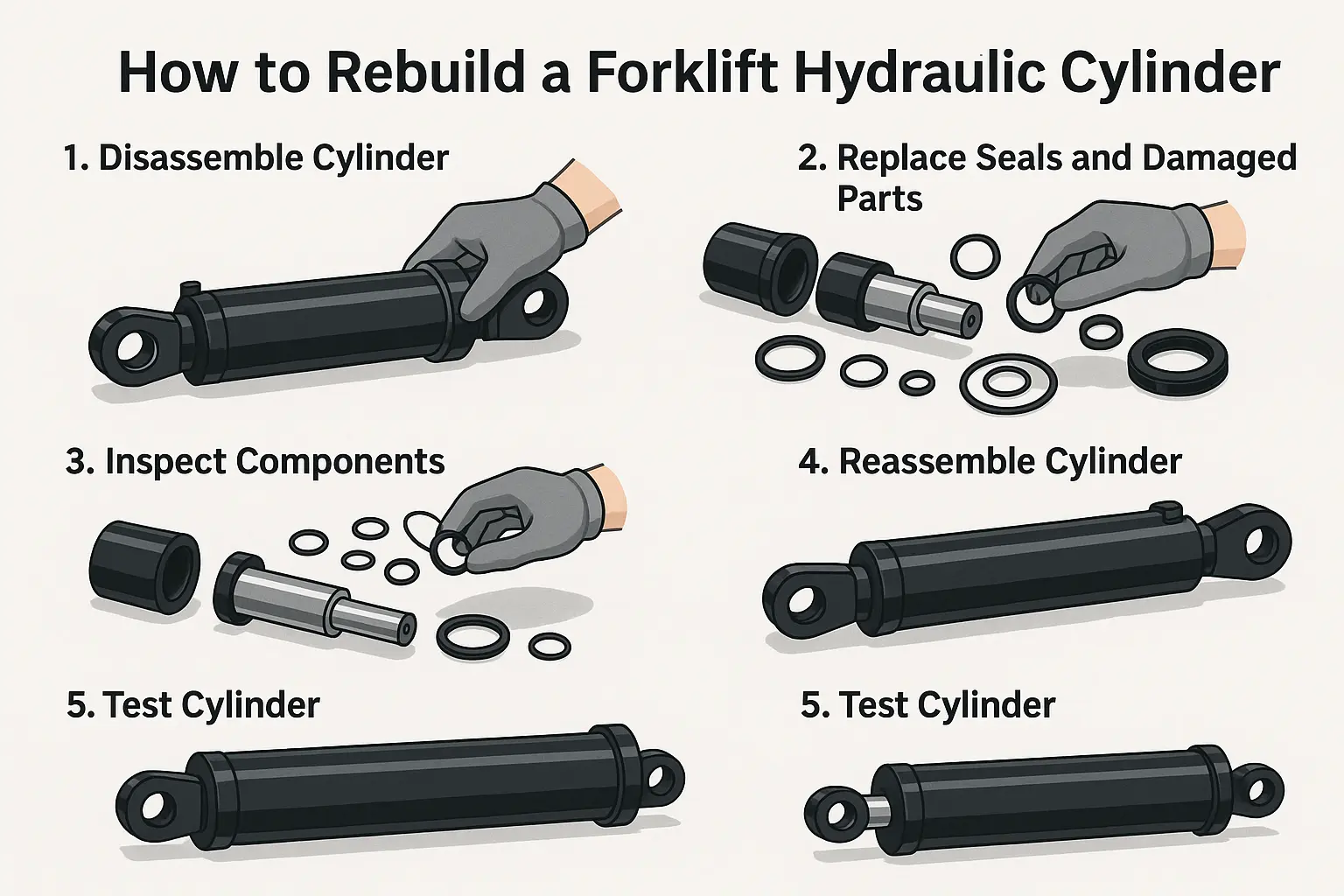

Forklift hydraulic cylinder rebuild process
Ang inspeksyon, pagpapalit ng seal at tamang reassembly ay tumutukoy sa karamihan ng tagumpay sa muling pagtatayo — kinukumpirma ito ng pressure test.

Kapag ang muling pagtatayo ay hindi katumbas ng halaga

Kung ang piston rod ay baluktot o ang cylinder bore ay seryosong namarkahan, ang isang muling pagtatayo ay hindi gagana. Ang pagpapalit ay ang mas matipid na ruta. Ang Raydafon ay nagsu-supply ng full-range na forklift hydraulic cylinder at mga piyesa, kasama ang mga repair kit kapag hiniling — na angkop para sa mga forklift repairer at equipment engineer na kailangang magbalik ng trak sa serbisyo sa parehong araw.

03

Paano Mag-alis ng Hydraulic Cylinder mula sa Forklift

Ang pagkakasunud-sunod ng pag-alis at mga detalye ng pangangasiwa ay tumutukoy kung ang trabaho ay tumatagal ng dalawampung minuto o nakakapinsala sa mga nakapaligid na bahagi. Ang apat na yugto sa ibaba ay ang karaniwang pamamaraan na sinusunod ng aming mga kasosyo sa serbisyo.

Bitawan ang presyon I-off ang forklift at hayaang natural na magdepressurise ang hydraulic system. Maghintay ng ilang minuto upang matiyak na ang lahat ng presyon ay nawala bago hawakan ang anumang koneksyon.
Idiskonekta ang mga linya ng langis I-wrap ang joint ng tela para mahuli ang natitirang langis, tanggalin ang high-pressure hose mula sa cylinder, at markahan ito para maikonekta itong muli sa tamang posisyon.
Alisin ang pag-aayos ng mga pin o bolts Ang silindro ay karaniwang konektado sa palo o frame sa pamamagitan ng mga pin sa harap at likuran. Hanapin ang mga posisyon ng pin, tanggalin muna ang anumang retaining ring, pagkatapos ay patumbahin ang mga pin o tanggalin ang mga bolts.
Itaas ang silindro palabas Ang katawan ng silindro ay mabigat. Gumamit ng dalawang tao o isang lambanog, iwasang tamaan ang nakapaligid na istraktura, at panatilihing nakaharap ang silindro ng bibig upang hindi tumagas ang natitirang langis.

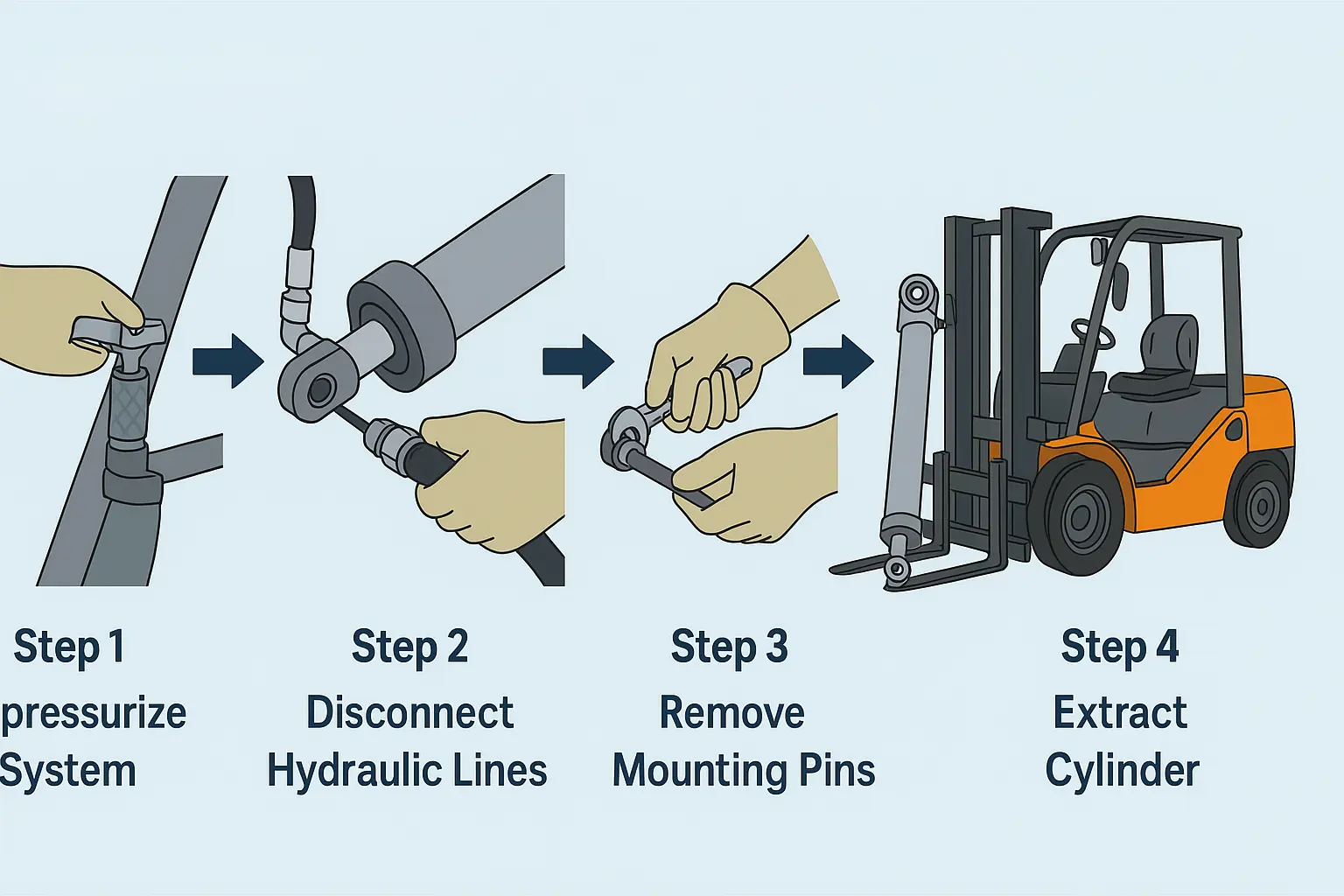

Removing a hydraulic cylinder from a forklift
Kapag naalis na, i-seal kaagad ang oil port upang hindi lumabas ang alikabok at maiwasan ang kalawang sa panahon ng pag-iimbak o transportasyon.

Matapos maalis ang silindro sa trak, i-seal kaagad ang port ng langis. Nagbibigay ang Raydafon ng mga produktong hydraulic cylinder at mga seal kit na tumugma sa malawak na hanay ng mga modelo ng forklift, kaya mabilis na maibabalik ng mga user ang operasyon ng kagamitan kaysa maghintay sa mga custom na bahagi.

04

Sino ang Aming Ibinibigay

Channel 01

Mga tagagawa ng forklift

Pag-develop ng OEM at ODM laban sa mga drawing ng makina at mga teknikal na kinakailangan, kabilang ang mga espesyal na forklift at high-end na configuration.

Channel 02

Mga integrator ng hydraulic system

Ang supply ng silindro ay tumugma sa disenyo ng hydraulic package, na may kumpirmasyon sa pagguhit, pagsusuri ng sample at pag-iiskedyul ng paghahatid.

Channel 03

Mga yunit ng serbisyo at pagpapanatili

Mga pamalit na cylinder at repair kit para sa pagpapanatili ng terminal equipment, na may mabilis na pagtugon para sa mga short-notice na kinakailangan.

05

Tungkol kay Raydafon

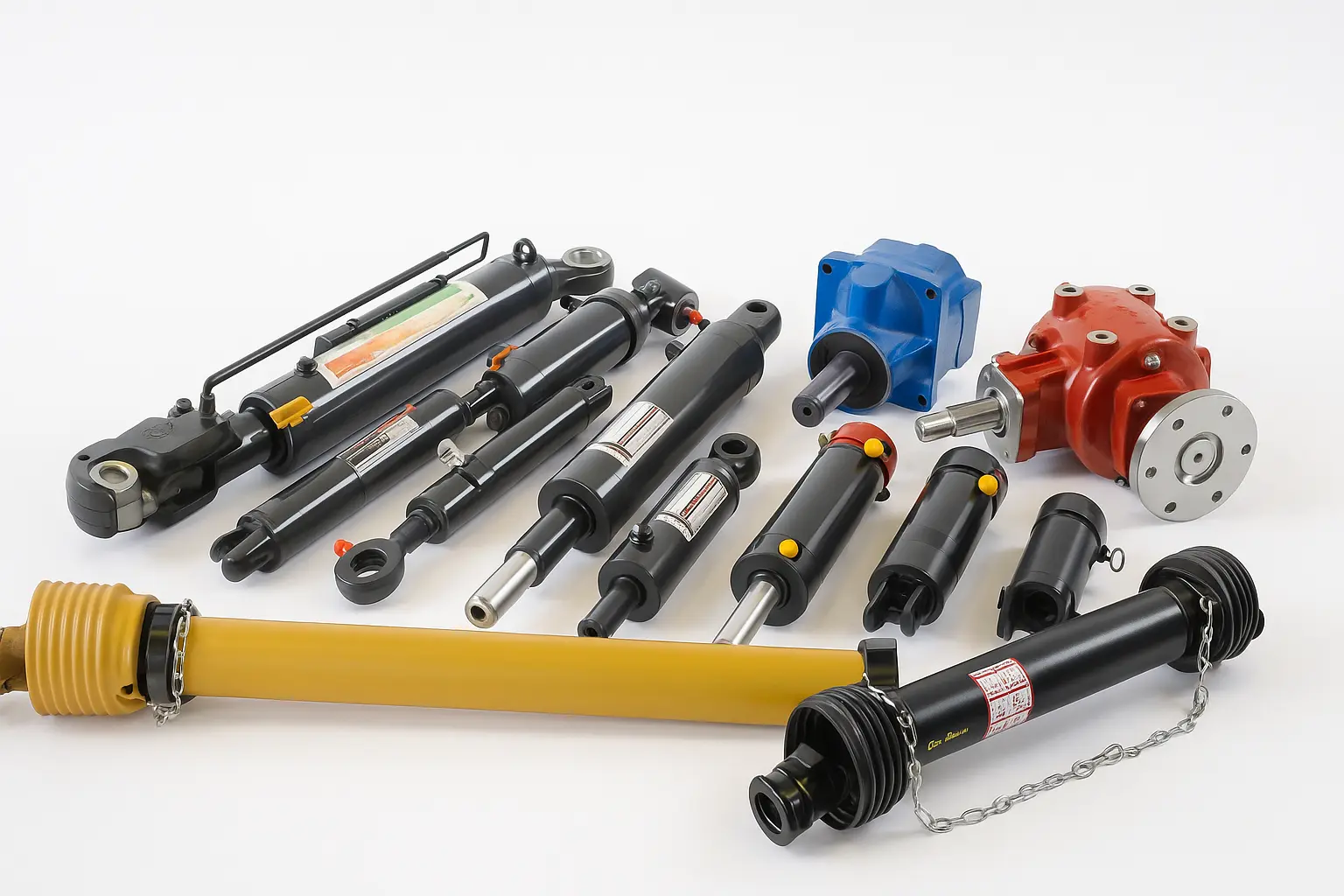

Raydafon hydraulic cylinder factory
Gumagawa ang Raydafon ng mga hydraulic cylinder para sa mga forklift, mobile crane, trak ng basura, aerial work vehicle at iba pang espesyal na sasakyan.

Ang Raydafon ay isang tagagawa na nakatuon sa mga solusyon sa hydraulic at transmission system. Hindi kami umaasa sa pampromosyong wika — patuloy kaming gumagawa ng mga produkto at hinahayaan ang maaasahang kalidad na dalhin ang negosyo. Sa paglipas ng mga taon, nakatuon kami sa pagbuo at paggawa ng mga hydraulic cylinder, na may malawak na hanay ng modelo at nababaluktot na adaptasyon para sa mga makinarya sa konstruksyon at mga espesyal na aplikasyon ng sasakyan.

Higit pa sa mga forklift hydraulic cylinder, ang aming hanay ng produkto ay sumasaklaw sa mga mobile crane hydraulic cylinder, garbage truck hydraulic cylinders at aerial work vehicle hydraulic cylinders, lahat ay gumagamit ng mga materyales na may mataas na lakas at precision processing upang gumana nang matatag sa ilalim ng mataas na presyon, mataas na dalas ng mga kondisyon sa pagtatrabaho.

Sa tabi ng mga hydraulic cylinder, ang Raydafon ay nagbibigay ng kumpletong linya ng produkto ng paghahatid ng kuryente kabilang angMga PTO shaft, mga gearbox ng agrikultura, precision gearsatmga planetary gearbox. Ang mga whole-machine manufacturer, repairer at parts dealers ay maaaring kumuha ng maraming bahagi mula sa isang supplier, na inaalis ang duplicate na gawain sa koordinasyon.

06

Mga FAQ ng Forklift Hydraulic Cylinder

Anong impormasyon ang kailangan kong ibigay para sa isang panipi?

Ipadala ang forklift tonnage, cylinder function (lift, tilt o side-shift), bore, rod diameter, stroke, connection end style, mounting dimensions at working pressure. Ang pagguhit, sample na larawan o umiiral na numero ng bahagi ay lubos na nagpapabilis sa pagkumpirma.

Maaari ka bang magbigay ng kapalit para sa isang umiiral na forklift cylinder?

Oo. Ipadala ang orihinal na numero ng bahagi o isang dimensyon na guhit at kukumpirmahin namin ang tugma. Ito ang pinakakaraniwang ruta para sa demand ng kapalit na aftermarket.

Nagbibigay ka ba ng mga repair kit pati na rin ang kumpletong mga silindro?

Oo. Ang mga repair kit ay maaaring ibigay ayon sa mga kinakailangan ng customer, na kapaki-pakinabang para sa mga tagapag-ayos ng forklift at mga inhinyero ng kagamitan na kailangang mag-restore ng trak sa lugar.

Anong pressure ang pinapatakbo ng mga cylinder na ito?

Ang mga forklift hydraulic cylinder ay karaniwang gumagana sa hanay na 7–14 MPa depende sa forklift tonnage at function. Ang bawat silindro ay sinusuri ang presyon bago ipadala upang kumpirmahin ang pagganap sa tinukoy na rating.

Anong surface treatment ang ginagamit sa piston rod?

Ang mga pangunahing bahagi ay ginawa mula sa mataas na lakas na alloy steel na may electroplated ang rod surface o hard-chrome para sa corrosion at wear resistance, na angkop para sa madalas na operasyon at malupit na kapaligiran sa pagtatrabaho.

Sinusuportahan mo ba ang mga custom na bore, stroke at mga istilo ng koneksyon?

Oo. Nagbibigay kami ng mga customized na solusyon na may iba't ibang diameter ng cylinder, stroke at istilo ng pagtatapos ng koneksyon na tumugma sa partikular na modelo ng forklift at intensity ng pagpapatakbo, kabilang ang mga proyekto ng OEM at ODM.

Humiling ng Forklift Hydraulic Cylinder Quotation

Ipadala ang forklift model, cylinder function, bore, stroke at mga detalye ng mounting. Kukumpirmahin ng Raydafon ang detalye at magbabalik ng isang quotation na may lead time — kung ikaw ay isang forklift manufacturer, isang hydraulic system integrator o isang maintenance unit.

View as

Forklift Tilt Cylinder

Forklift Tilt Cylinder

Ang Raydafon forklift tilt cylinder ay isang custom-designed hydraulic cylinder para sa fork mast tilt control sa 1.5-18 toneladang forklift. Ginawa mula sa high-strength na bakal na may tugmang piston, cylinder body, rod at seal set. Paggawa ng presyon 7-14 MPa, walang pagbabagu-bago ng presyon sa ilalim ng pagkarga. Mga karaniwang diameter ng bore 60-100 mm, diameter ng baras 25-40 mm, stroke 32-193 mm. Ang pag-aayos ng screw at retaining ring connection ay nagbibigay-daan sa pagpapalit ng oil seal sa loob ng ilang minuto nang hindi inaalis ang palo. Angkop para sa mga operasyon ng bodega, pabrika at daungan. Available ang custom na bore, stroke at installation distance para sa mga OEM forklift brand. MOQ 50 units, 25-35 araw na bulk lead time. Magpadala ng forklift model, bore/stroke requirement at dami para sa isang quotation.
Forklift Lift Cylinder

Forklift Lift Cylinder

Ang Raydafon forklift lift cylinder ay ang vertical lift component na naka-install sa mast na nagpapataas at nagpapababa sa fork carriage. Ginawa mula sa mataas na lakas na bakal na may katugmang piston at na-optimize na istraktura ng sealing ring. Sakop ng mga karaniwang modelo ang Φ56-60 mm bore, Φ45 mm rod, 1500-1505 mm stroke at 17.5-18.1 MPa working pressure. Ang mga advanced na modelo ay may kasamang buffer device na pumipigil sa malakas na epekto sa buong stroke, na nagpoprotekta sa kargamento at sa mast structure. Tugma sa mga electric at diesel forklift. Limang karaniwang modelo mula N30M300 hanggang A2A35M300, custom bore at stroke na available para sa OEM. MOQ 50 units, 25-35 araw na bulk lead time. Magpadala ng forklift model, stroke requirement at dami para sa isang quotation.
Bilang isang maaasahang tagagawa at tagapagtustos ng Forklift Hydraulic Cylinder sa Tsina, ang aming mga produkto ay naipasa ang sertipikasyon ng CE. Kung nais mong bumili ng mga kalidad na produkto, mangyaring makipag -ugnay sa amin.
