Forklift Lift Cylinder
  • Forklift Lift CylinderForklift Lift Cylinder
  • Forklift Lift CylinderForklift Lift Cylinder

Forklift Lift Cylinder

Ang Raydafon forklift lift cylinder ay ang vertical lift component na naka-install sa mast na nagpapataas at nagpapababa sa fork carriage. Ginawa mula sa mataas na lakas na bakal na may katugmang piston at na-optimize na istraktura ng sealing ring. Sakop ng mga karaniwang modelo ang Φ56-60 mm bore, Φ45 mm rod, 1500-1505 mm stroke at 17.5-18.1 MPa working pressure. Ang mga advanced na modelo ay may kasamang buffer device na pumipigil sa malakas na epekto sa buong stroke, na nagpoprotekta sa kargamento at sa mast structure. Tugma sa mga electric at diesel forklift. Limang karaniwang modelo mula N30M300 hanggang A2A35M300, custom bore at stroke na available para sa OEM. MOQ 50 units, 25-35 araw na bulk lead time. Magpadala ng forklift model, stroke requirement at dami para sa isang quotation.
Raydafon · Tagagawa ng OEM ng China

Custom Forklift Lift Cylinder para sa Electric at Diesel Forklift — 1500 mm Stroke, OEM Direct Supply

Ang forklift lift cylinder ay ang vertical hydraulic cylinder na naka-install sa mast na nagpapataas at nagpapababa sa fork carriage. Ginagawa ito ng Raydafon mula sa high-strength na bakal na may katugmang piston at isang na-optimize na sealing ring structure na nagpapababa ng oil leakage at pagkasira. Kasama sa mga advanced na modelo ang isang buffer device na pumipigil sa malakas na impact sa buong stroke, nagpoprotekta sa marupok na kargamento at binabawasan ang pagkasira sa palo.

Katugma sa Electric at diesel
Presyon sa paggawa 17.5-18.1 MPa
Bore ΦD Φ56 hanggang Φ60 mm
Rod Φd Φ45 mm
Stroke S 1500-1505 mm
Timbang ng yunit 32.6-50 kg
Vertical vs horizontal

Lift Cylinder vs Tilt Cylinder — Ano ang Talagang Ginagawa ng Lift Cylinder

Vertical axis

Lift Cylinder(produktong ito)

  • galawPatayo pataas at pababa
  • FunctionItinataas at ibinababa ang fork carriage
  • Saklaw ng stroke1500-1505 mm na pamantayan
  • Pag-mountNaka-install sa loob ng mast rails
  • Buffer deviceMagagamit sa mga advanced na modelo
Pahalang na aksis

Ikiling ang Silindro

  • galawPasulong at paatras na ikiling
  • FunctionBinabago ang anggulo ng mast at fork
  • Saklaw ng stroke32-193 mm
  • Pag-mountNaka-attach sa mast base pivot
  • Buffer deviceHindi karaniwang kinakailangan
Tingnan ang Forklift Tilt Cylinder →

Ang parehong mga cylinder ay gumagana nang magkakasama sa panahon ng lift-and-place cycle: itinatagilid ng operator ang palo upang i-level ang load, pagkatapos ay itataas ang karwahe gamit ang lift cylinder. Ang pagtutugma ng dalawang cylinder mula sa parehong pabrika ay nagpapanatili sa hydraulic response na pare-pareho at pinapasimple ang imbentaryo ng ekstrang bahagi. Ang buong hanay ay nakalista saForklift Hydraulic Cylinderkategorya.

Limang Karaniwang Modelo — Talahanayan ng Buong Pagtutukoy

Ang lahat ng limang modelo ay may parehong mataas na lakas na katawan ng bakal at katugmang arkitektura ng sealing ring. Piliin ang modelong tumutugma sa iyong forklift mast at distansya ng pag-install, o ipadala ang iyong OEM drawing para sa custom na build.

Numero ng pagguhit Bore ΦD Rod Φd Stroke S I-install. L Presyon Port Timbang
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 MPa G1/2 32.6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 MPa M22×1.5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 MPa M22×1.5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 MPa M22×1.5 50 kg

Hindi matugma ang distansya ng iyong pag-install? Ipadala ang OEM drawing number o isang pisikal na sample. Raydafon reverse-engineers, gumagawa ng sample at sinipi ang batch sa parehong drawing. Para sa mas malawak na hanay ng hydraulic cylinder na ginagamit sa iba pang makinarya sa mobile, tingnan angHydraulic Cylinderkategorya.

Mga Pagguhit ng Dimensyon

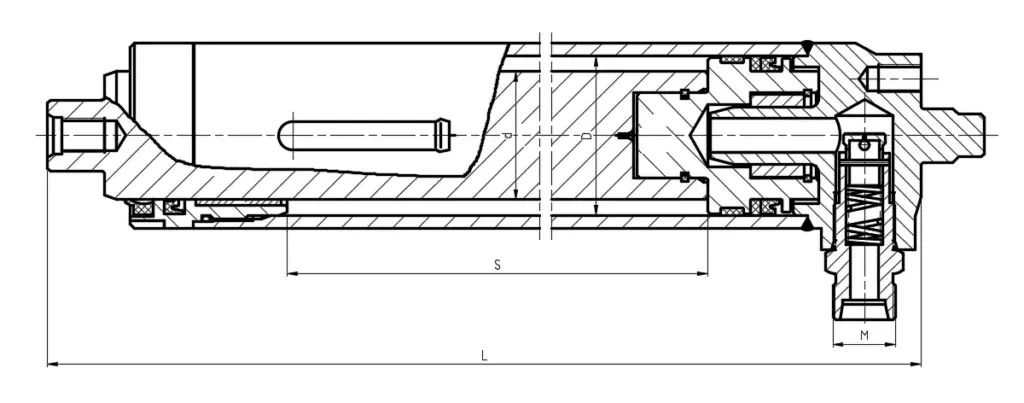

Forklift lift cylinder dimension drawing
Pangkalahatang-ideya ng pag-install — mounting pattern, bore/rod interface at port position

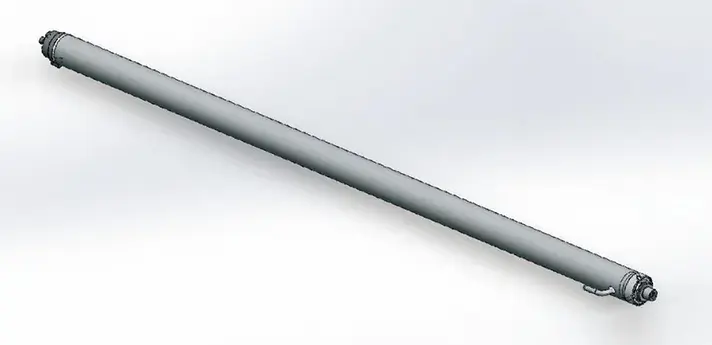

Forklift lift cylinder product detail
Detalye ng produkto — sealing ring structure at piston assembly
Forklift lift cylinder application photo
Application — naka-mount sa isang gumaganang forklift mast
Disenyo ng engineering

Apat na Design Point na nagpapahaba ng Cylinder Life

01

Mataas na lakas ng katawan ng bakal

Ang wear resistance at processing resistance ay mga pangunahing kinakailangan. Sa mga mabigat na gamit na trak na tumatakbo sa pang-araw-araw na pag-ikot, ang ibabaw ng silindro ay nagpapakita ng kaunting nakikitang pagkasira pagkatapos ng pinalawig na serbisyo.

02

Katugmang piston at sealing ring

Ang geometry ng piston at profile ng sealing ring ay itinugma bilang isang set. Pagkatapos ma-optimize ang sealing ring structure, bumaba nang husto ang oil leakage fault — isang customer ang nag-ulat na ang dalas ng maintenance ay nabawasan sa halos kalahati.

03

Tumutugon na kontrol sa pag-angat

Ang silindro ay tumutugon kaagad sa lever input. Ang mga operator ay maaaring kumilos nang mabilis sa kagyat na pag-angat o pabagalin para sa tumpak na pagpoposisyon sa marupok na kargamento — walang lag, walang pagtalon.

04

Buffer device sa mga advanced na modelo

Ang end-of-stroke buffer ay nagpapabagal sa piston habang ang tinidor ay umabot sa tuktok ng palo. Walang malakas na epekto, walang vibration — pinoprotektahan nito ang mga marupok na produkto at binabawasan ang pagkasira ng istruktura sa palo.

Mga Bentahe ng Raydafon Forklift Lift Cylinders

  • A
    Tugma sa mga electric at diesel forklift

    Sinasaklaw ng limang karaniwang modelo ang karamihan sa mga palo ng forklift. Ang mga distansya ng pag-install mula 1658 mm hanggang 1808 mm ay tumutugma sa mga karaniwang warehouse at logistics truck.

  • B
    Matatag na presyon sa ilalim ng tuluy-tuloy na mga pag-ikot

    Na-rate na 17.5-18.1 MPa. Ang tugmang set ng piston at seal ay nagpapanatiling stable ang pressure sa mga madalas na up-down na cycle na walang drift.

  • C
    Mababang pagtagas ng langis, mababang pagkasuot

    Binabawasan ng na-optimize na istraktura ng seal ang pagtagas sa maalikabok na bodega at mahalumigmig na kapaligiran. Ang mas mababang dalas ng pagpapanatili ay direktang binabawasan ang gastos sa pagpapatakbo.

  • D
    Proteksyon ng buffer device

    Ang mga advanced na modelo ay nagpapabagal sa piston sa end-of-stroke, na pinipigilan ang malakas na epekto sa marupok na kargamento at binabawasan ang pagkasira sa mast at ang cylinder mismo.

  • E
    Suporta ng OEM

    Magpadala ng brand at modelo ng forklift o numero ng pagguhit. Raydafon reverse-engineer, sample at quote ng custom na batch sa parehong drawing.

  • F
    Direktang supply ng pabrika

    Ginawa sa sariling planta ng Raydafon sa Ningbo. Direktang nakikitungo ang mga customer sa tagagawa, na may mabilis na tugon pagkatapos ng benta at matatag na kalidad ng batch.

Kung Saan Ginagamit ang Mga Forklift Lift Cylinder

Pag-load at pagbabawas ng bodega

Naglo-load ng container, pallet picking at shelf transfer. Pinapabilis ng responsive lift control ang paghawak ng mga karaniwang pallet load.

Mga operasyon sa pag-angat ng pabrika

Mabibigat o hindi regular na mga pang-industriya na pagkarga kung saan kailangan ng operator ng mahusay na kontrol sa taas sa mast top para sa stacking.

Port at logistik turnover

Patuloy na mabigat na cycle na kapaligiran. Pinapanatili ng buffer device at mga low-wear seal ang cylinder na tumatakbo sa libu-libong cycle bawat shift.

Aftermarket at mga ekstrang bahagi

Forklift dealers at aftermarket supplier na nangangailangan ng maaasahang OEM-equivalent lift cylinder para sa mga sikat na modelo ng trak. Parehong available ang stock at custom na produksyon.

Sheet ng Pagtutukoy ng Order

Pagkakatugma
Mga electric at diesel forklift
Presyon sa paggawa
17.5-18.1 MPa
diameter ng bore
Φ56 hanggang Φ60 mm
diameter ng baras
Φ45 mm
Stroke
1500 hanggang 1505 mm
Layo ng pag-install
1658 hanggang 1808 mm
Timbang ng yunit
32.6 hanggang 50 kg
Port / interface
G1/2, M22×1.5
Buffer device
Available sa mga advanced na modelo para sa full-stroke stop na walang epekto
Pagtatatak
Na-optimize na istraktura ng sealing ring upang mabawasan ang pagtagas ng langis at pagkasira
Pagpapasadya
Custom na bore, stroke, uri ng port, OEM packaging at pribadong label
MOQ
50 units bawat modelo
Bulk lead time
25-35 araw pagkatapos ng deposito at pag-apruba sa pagguhit
Batayan sa panipi
Forklift model at tonnage, kinakailangang stroke, laki ng port, dami, destination port

Paano Gumagalaw ang Iyong Order sa Raydafon

01

Maikling Application

Magpadala ng brand at modelo ng forklift, tonelada, kinakailangang stroke, laki ng port, dami at destinasyong port.

02

Pagpili ng Modelo

Kinukumpirma ng Raydafon kung akma ang isang karaniwang modelo (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300), o kung kailangan ng custom na build.

03

Pag-apruba ng Sample at Pagguhit

Para sa mga custom na build, nire-reverse-engineer ng Raydafon ang bahagi ng OEM, gumagawa ng sample, at kinukumpirma ang bore, stroke, distansya ng pag-install at mga sukat ng port kasama ng mamimili.

04

Body at Rod Machining

Ang high-strength steel cylinder body ay hinahasa sa tolerance. Ang piston rod ay ground at hard chrome plated para sa wear resistance.

05

Assembly at Buffer Tuning

Ang piston, mga seal, guide bush at buffer device ay binuo. Ang buffer stroke ay nakatutok kaya ang stop ay impact-free sa rated pressure.

06

Pag-iimpake at Pagpapadala

Ang mga silindro ay naka-pack sa mga wooden case na may anti-rust oil at protective end caps. Ipinadala sa pamamagitan ng dagat, hangin o express na may listahan ng packing, invoice at ulat ng inspeksyon.

Dokumentasyon at Suporta sa Kalidad

  • ✓
    Sertipiko ng Materyal

    Cylinder body at rod material certificate, seal compound data sheet na ibinigay kasama ng bawat kargamento.

  • ✓
    Ulat sa Pagsusuri sa Presyon

    Ang bawat cylinder pressure-tested sa rated pressure bago i-pack. Ang pagtagas, stroke smoothness at port fitting ay naitala.

  • ✓
    Rekord ng Dimensional na Inspeksyon

    Bore, rod, stroke, distansya ng pag-install at mga sukat ng port na naitala laban sa iniutos na detalye o pagguhit ng customer.

  • ✓
    I-export ang Packing

    Wooden case na may anti-rust oil at protective end caps. Malaking cylinder batch na na-palletize at naka-strapped para sa sea freight.

Mga Madalas Itanong

Ano ang forklift lift cylinder?

Ang forklift lift cylinder ay ang vertical hydraulic cylinder na naka-install sa mast na nagpapataas at nagpapababa sa fork carriage. Kino-convert nito ang hydraulic pressure sa linear motion sa kahabaan ng vertical axis, at isa sa tatlong core hydraulic cylinder sa isang forklift sa tabi ng tilt cylinder at ng steering cylinder.

Ano ang pagkakaiba sa pagitan ng lift cylinder at tilt cylinder?

Ang elevator cylinder ay gumagalaw nang patayo at kinokontrol ang taas ng fork carriage. Ang tilt cylinder ay gumagalaw nang pahalang at kinokontrol ang pasulong at paatras na anggulo ng palo. Parehong nagtutulungan kapag nagbubuhat o nagpoposisyon ng load. Ang Raydafon ay gumagawa ng pareho, at ang tilt cylinder ay nakalista nang hiwalay sa site.

Anong working pressure ang pinangangasiwaan ng cylinder na ito?

Depende sa modelo, ang working pressure ay 17.5 MPa o 18.1 MPa. Ang mga sukat ng bore at rod ay tumutugma sa hanay ng presyon na ito, kaya pinapanatili ng silindro na matatag ang presyon sa ilalim ng tuluy-tuloy na mga siklo ng pag-angat.

Anong mga materyales at seal ang ginagamit?

Ang cylinder body at piston rod ay gawa sa high-strength steel. Gumagamit ang seal set ng wear-resistant compound na may na-optimize na sealing ring structure. Binabawasan ng istrukturang iyon ang pagtagas at pagkasira ng langis, na nagpapahaba ng buhay ng serbisyo sa maalikabok na bodega o mahalumigmig na kapaligiran.

Ano ang buffer device at bakit ito mahalaga?

Sa mga advanced na modelo ng Raydafon, ang silindro ay may buffer device sa dulo ng stroke. Kapag ang tinidor ay umabot sa tuktok ng palo, ang buffer ay nagpapabagal sa piston upang walang matigas na 'clang' o vibration. Pinoprotektahan nito ang marupok na kargamento at binabawasan ang epekto ng pagkasira sa palo at sa silindro mismo.

Aling mga forklift ang katugma nito?

Ang limang karaniwang modelo ay sumasaklaw sa mga karaniwang electric at diesel forklift application. Ang distansya ng pag-install ay mula 1658 mm hanggang 1808 mm, kaya karamihan sa mga karaniwang palo ay may katugmang modelo. Para sa OEM mast o mas lumang mga trak, sinusuportahan ng Raydafon ang custom na bore, stroke at distansya ng pag-install.

Ano ang MOQ at lead time?

Ang MOQ ay 50 units bawat modelo. Ang maramihang lead time ay 25-35 araw pagkatapos ng pag-apruba ng deposito at pagguhit, depende sa pagiging kumplikado ng modelo at dami ng order.

Paano ako hihingi ng quotation?

Ipadala ang iyong forklift model at tonnage, kinakailangang stroke, laki ng port, dami at destination port. Kukumpirmahin ng Raydafon ang modelo o magdidisenyo ng custom na build, pagkatapos ay mag-aalok ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.

Handa nang Pinagmulan ang Custom Forklift Lift Cylinders?

Ipadala ang iyong forklift model at tonnage, kinakailangang stroke, laki ng port at dami ng order. Kukumpirmahin ng Raydafon ang karaniwang modelo o magdidisenyo ng custom na build, pagkatapos ay mag-aalok ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.
