Forklift Tilt Cylinder

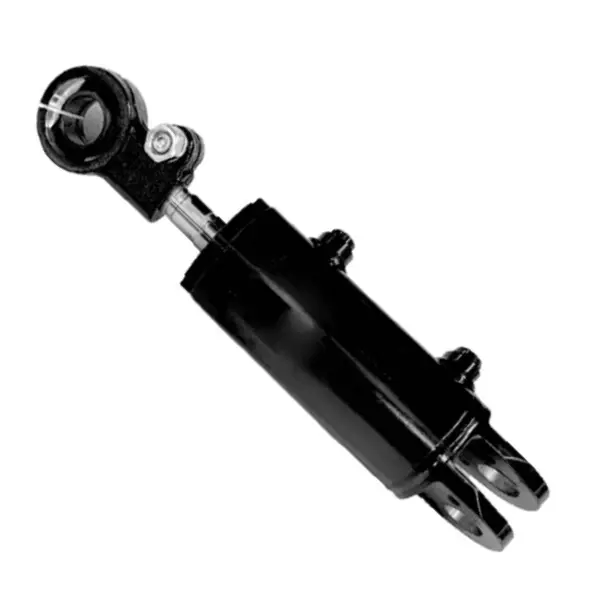

  • Forklift Tilt CylinderForklift Tilt Cylinder

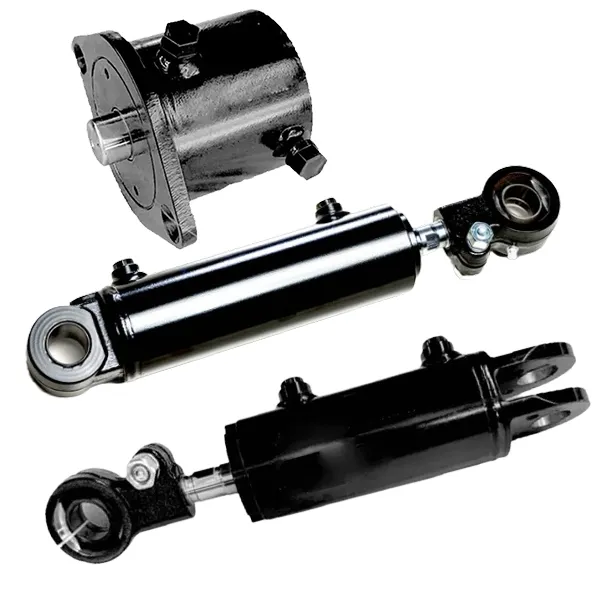

  • Forklift Tilt CylinderForklift Tilt Cylinder

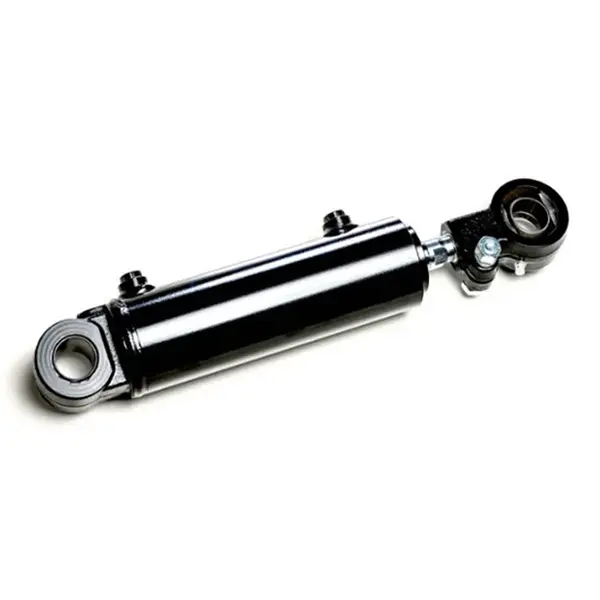

  • Forklift Tilt CylinderForklift Tilt Cylinder

Forklift Tilt Cylinder

Ang Raydafon forklift tilt cylinder ay isang custom-designed hydraulic cylinder para sa fork mast tilt control sa 1.5-18 toneladang forklift. Ginawa mula sa high-strength na bakal na may tugmang piston, cylinder body, rod at seal set. Paggawa ng presyon 7-14 MPa, walang pagbabagu-bago ng presyon sa ilalim ng pagkarga. Mga karaniwang diameter ng bore 60-100 mm, diameter ng baras 25-40 mm, stroke 32-193 mm. Ang pag-aayos ng screw at retaining ring connection ay nagbibigay-daan sa pagpapalit ng oil seal sa loob ng ilang minuto nang hindi inaalis ang palo. Angkop para sa mga operasyon ng bodega, pabrika at daungan. Available ang custom na bore, stroke at installation distance para sa mga OEM forklift brand. MOQ 50 units, 25-35 araw na bulk lead time. Magpadala ng forklift model, bore/stroke requirement at dami para sa isang quotation.
Raydafon OEM · Mga Spare Part ng Forklift

Custom Forklift Tilt Cylinder para sa 1.5-18 Ton Forklifts — Direktang Supply ng OEM Manufacturer

Ang forklift tilt cylinder ay ang hydraulic component na kumokontrol sa forward at backward tilt ng mast at forks. Gumagawa ang Raydafon ng mga tilt cylinder para sa 1.5-18 toneladang forklift gamit ang high-strength steel at isang katugmang piston / rod / seal set. Ang presyon ng pagtatrabaho ay matatag sa 7-14 MPa sa ilalim ng pagkarga. Ang pag-aayos ng screw at isang retaining ring connection ay nagbibigay-daan sa pagpapalit ng oil seal sa loob ng ilang minuto nang hindi inaalis ang palo. Angkop para sa warehouse loading, factory lifting at port turnover.

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 tonelada
7-14 MPa Presyon sa paggawa
Φ60-100 mm diameter ng bore
Φ25-40 mm diameter ng baras
32-193 mm Stroke
3.4-22 kg Timbang ng yunit
Anatomy ng Produkto

Sa loob ng Tilt Cylinder — 25 Magtugmang Bahagi

Ang silindro ay hindi binuo mula sa commodity hardware. Ang piston, cylinder body, piston rod at seal set ay itinutugma bilang isang set, katulad ng paraan ng isang bihasang fitter na nagtatapos sa isang katugmang pares. Iyon ang dahilan kung bakit ang silindro ay tumatakbo nang matatag sa ilalim ng mataas na presyon sa loob ng maraming taon nang hindi nawawala ang presyon ng glandula.

Iba't ibang forklift tonnage ang gumagamit ng iba't ibang inner diameter at stroke, kaya ang tilt cylinder model ay kailangang tumugma sa trak. Ang Raydafon ay nag-iimbak at gumagawa ng pitong karaniwang modelo mula sa QA20V500 hanggang A45M300, at makakagawa ng custom na modelo laban sa drawing ng customer. Para sa mga trak na nangangailangan ng vertical lift function sa halip, ang Raydafon ay gumagawa din ngForklift Lift Cylinder.

Forklift tilt cylinder parts anatomy

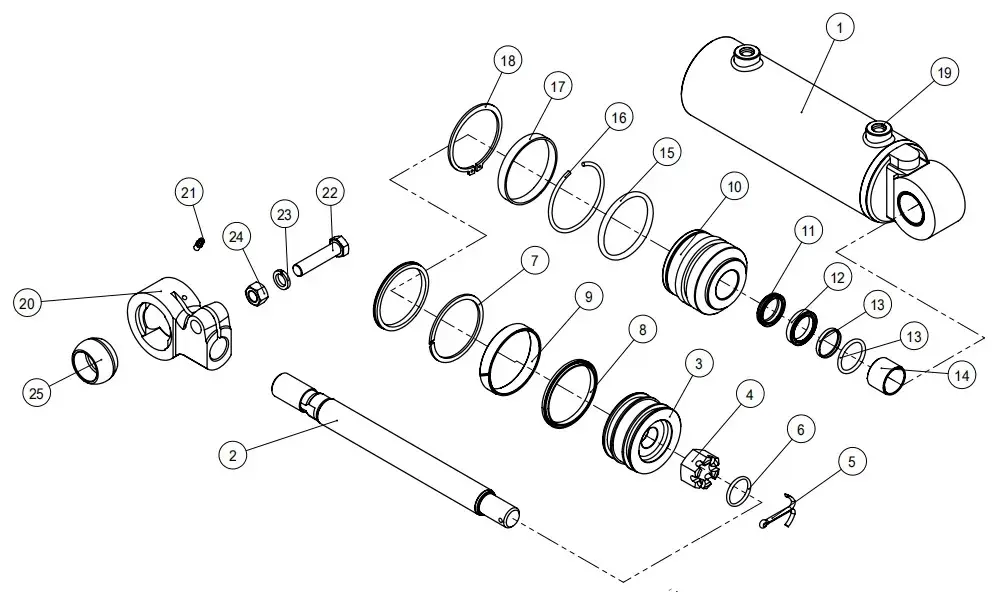

Diagram ng may bilang na bahagi — 25 katugmang bahagi

25-Bahagi na Listahan ng Bahagi

Ang mga bahagi ay binibilang sa ibaba upang tumugma sa sumabog na view. Ang mga numero 1-25 ay tumutugma sa diagram sa itaas.

01Cylinder Housing assy
02Piston Rod
03Piston
04Hex Nut
05Cotter Pins
06O-Ring
07Back-Ring
08Hole Seal
09Magsuot ng singsing
10Patnubayan si Bush
11Tagapunas ng alikabok
12U-Ring
13Rod Seal
14Du Bush
15O-Ring
16Round Wire
17Susing Singsing
18Circlips Para sa Shaft
19Plug
20Clevis
21Grasa ang utong
22Bolt
23Spring Washers
24Nut
25Spherical Bearing

Standard Model Matrix — Pitong Bore/Stroke Combinations

Piliin ang modelong tumutugma sa iyong forklift tonnage at mounting pattern, o ipadala ang iyong OEM drawing para sa custom na build. Ang lahat ng mga modelong nakalista sa ibaba ay nagbabahagi ng parehong katugmang piston / rod / arkitektura ng seal.

Numero ng pagguhit Bore ΦD Rod Φd Stroke S I-install. L Presyon Port Timbang
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1.5 3.4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 MPa 2-G1/4 8.2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 MPa 2-M16×1.5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18.1 MPa 2-G1/4 11.6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18.1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18.1 MPa 2-M16×1.5 22 kg

Hindi mahanap ang iyong modelo? Ipadala ang OEM drawing number o isang pisikal na sample. Raydafon reverse-engineers, gumagawa ng sample at sinipi ang batch sa parehong drawing. Para sa mas malawak na hanay ng forklift hydraulic cylinder, tingnan angForklift Hydraulic Cylinderkategorya.

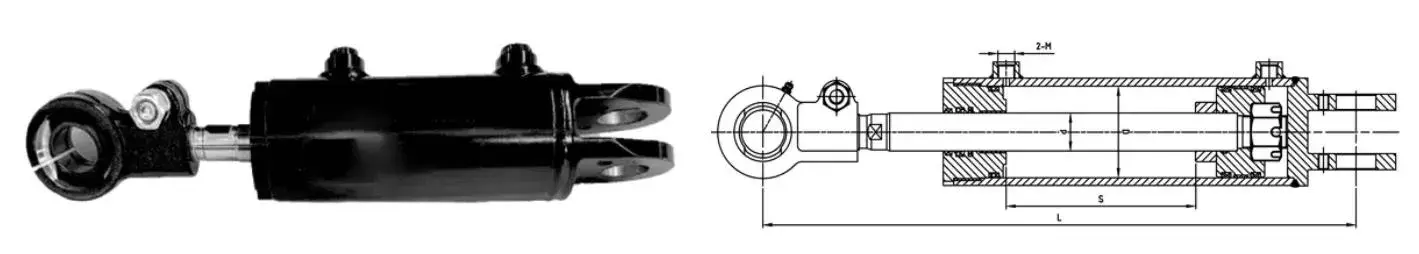

Forklift tilt cylinder dimension drawing 1
Modelong QA20V500-405000-000 · Φ60 × Φ30 × 32 stroke

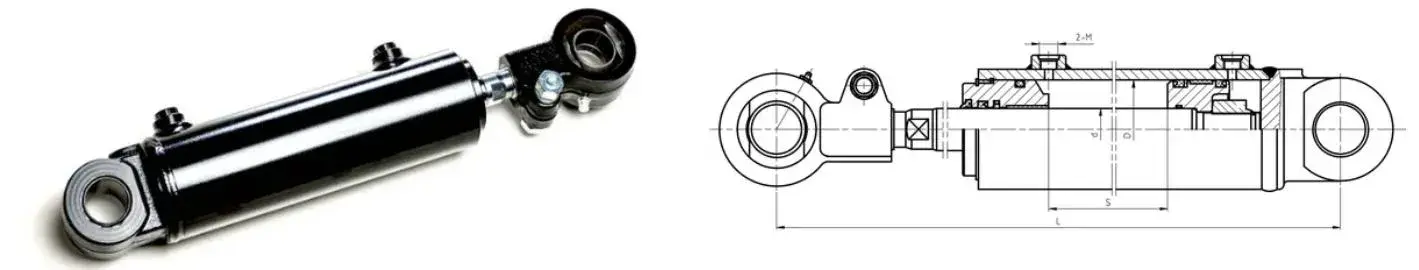

Forklift tilt cylinder dimension drawing 2
Mga modelong S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
Mga modelong A30M300 / A35M300 / A45M300

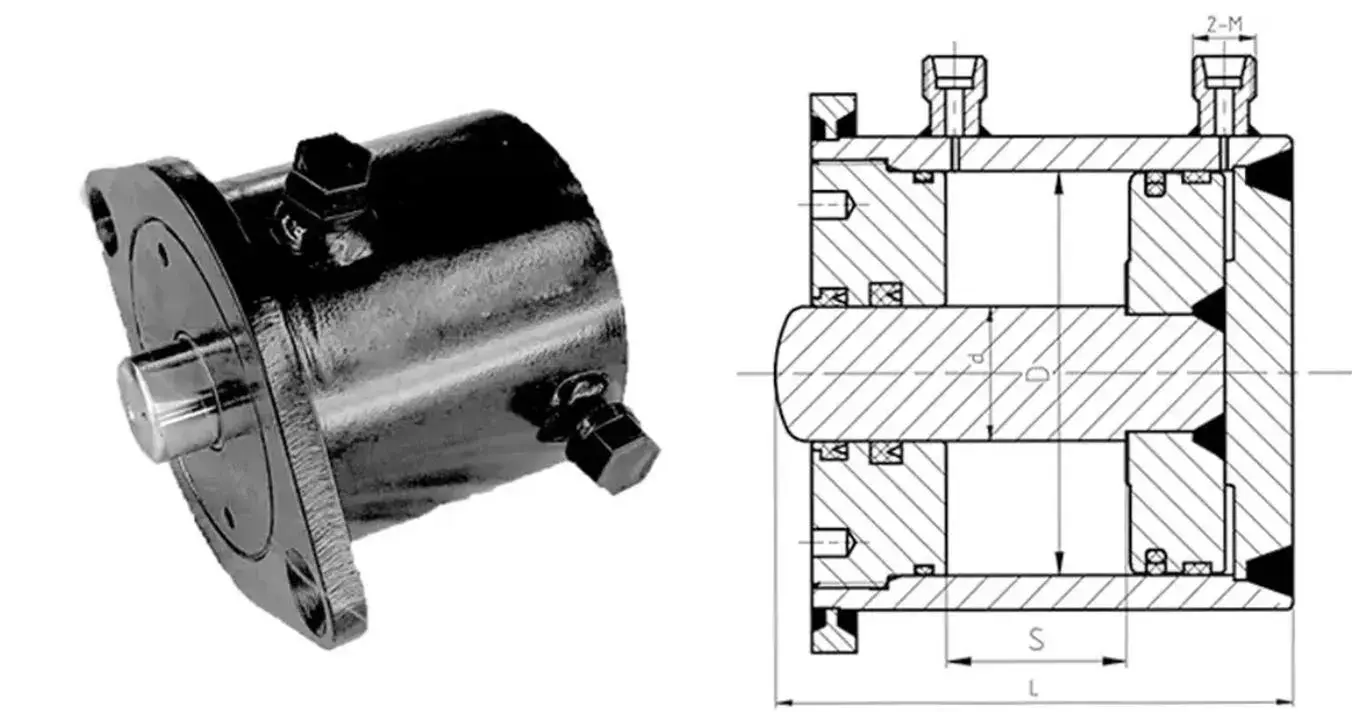

Forklift tilt cylinder dimension drawing overview
Pangkalahatang-ideya ng pag-install — mounting pattern at mga sukat ng interface
Prinsipyo ng paggawa

Paano Ginagalaw ng Tilt Cylinder ang Mast

Tinutulak ng tilt cylinder ang piston sa isang reciprocating motion na nagtutulak sa mast na tumagilid pasulong at paatras. Ang hydraulic oil ay pumapasok sa isa sa dalawang port sa cylinder base; ang piston rod ay umaabot at itinutulak ang palo pasulong, o binawi at hinihila ang palo pabalik. Iba sa iba pang hydraulic component, ang cylinder na ito ay tumatakbo nang maayos sa magkabilang direksyon dahil ang bore at rod surface ay tumugma sa seal set.

Sa mabigat o hindi regular na kargamento, ginagamit ng operator ang tilt function upang i-level ang load bago buhatin. Ang tumpak na kontrol ng anggulo ang pumipigil sa pag-load ng load at pinapanatili ang stable ng trak. Sinusuri ng Raydafon ang tilt cylinder sa ilalim ng 7-14 MPa working pressure upang kumpirmahin na ang tugon ay mananatiling makinis sa ilalim ng buong pagkarga.

Mga Bentahe ng Raydafon Forklift Tilt Cylinders

01

Matatag sa ilalim ng mataas na presyon

Ang tugmang piston, rod at seal set ay nagpapanatili ng pressure na stable sa 7-14 MPa. Walang pagbabagu-bago sa ilalim ng mabigat na pagkarga o sa mahabang panahon ng mga shift sa pagtatrabaho.

02

Wear-resistant seal compound

Ang mga seal ay ginawa mula sa wear-resistant compound na may mababang pagtagas ng langis at mababang pagkasuot. Maaasahan sa maalikabok na mga bodega o mahalumigmig na kapaligiran.

03

Mabilis na disenyo ng pagpapanatili

Ang pag-aayos ng screw at retaining ring connection ay nagbibigay-daan sa pagpapalit ng oil seal sa loob ng ilang minuto. Hindi na kailangang alisin ang buong palo mula sa trak.

04

Pitong karaniwang modelo

Bore Φ60 hanggang Φ100, rod Φ25 hanggang Φ40, stroke 32 hanggang 193 mm. Sinasaklaw ang karamihan sa 1.5-18 toneladang application ng forklift nang walang custom na pagkakasunud-sunod ng tooling.

05

Suporta ng OEM

Magpadala ng brand at modelo ng forklift, o drawing number. Raydafon reverse-engineer, sample at quote ng custom na batch sa parehong drawing.

06

Direktang supply ng pabrika

Ginawa sa sariling halaman ng Raydafon. Ang mga customer ay nakikitungo sa tagagawa, hindi isang mangangalakal. Mabilis na tugon pagkatapos ng benta at matatag na kalidad ng batch.

Kung Saan Ginagamit ang mga Forklift Tilt Cylinder

  • A
    Pag-load at pagbabawas ng bodega

    Naglo-load ng container, pallet picking at shelf transfer kung saan kailangang i-level ng operator ang load bago buhatin. Pinipigilan ng tumpak na kontrol ng anggulo ang paglilipat ng kargamento.

  • B
    Mga operasyon sa pag-angat ng pabrika

    Mabigat o hindi regular na mga pang-industriya na load kung saan kailangang ikiling ng forklift ang palo pasulong o paatras upang balansehin ang pagkarga sa panahon ng ikot ng pag-angat.

  • C
    Port at logistik turnover

    Ang tuluy-tuloy na heavy-duty na cycle na kapaligiran kung saan gumagana ang tilt cylinder ng libu-libong cycle bawat shift. Ang mga tugmang seal at mababang pagkasuot ay pinapanatili itong tumatakbo nang walang mga tagas.

  • D
    Aftermarket at pamamahagi ng mga ekstrang bahagi

    Forklift dealers at aftermarket supplier na nangangailangan ng maaasahang OEM-equivalent tilt cylinder para sa 1.5-18 toneladang trak. Parehong available ang stock ng bodega at custom na produksyon.

Sheet ng Pagtutukoy ng Order

Saklaw ng tonelada
1.5 hanggang 18 toneladang forklift
Presyon sa paggawa
7-14 MPa (nasubok ang peak hanggang 18.1 MPa sa mga piling modelo)
diameter ng bore
Φ60 hanggang Φ100 mm
diameter ng baras
Φ25 hanggang Φ40 mm
Stroke
32 hanggang 193 mm
Layo ng pag-install
109 hanggang 565 mm
Timbang ng yunit
3.4 hanggang 22 kg
Port / interface
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
Assembly
Screw fixation + retaining ring connection para sa mabilis na pagpapalit ng seal
Set ng selyo
Dust wiper, U-ring, rod seal, hole seal, back-ring, O-ring, wear-ring, du bush
Pagpapasadya
Pasadyang bore, baras, stroke, distansya ng pag-install, uri ng port; OEM packaging at pribadong label
MOQ
50 units bawat modelo
Bulk lead time
25-35 araw pagkatapos ng deposito at pag-apruba sa pagguhit
Batayan sa panipi
Forklift model at tonnage, bore/stroke requirement, laki ng port, dami, destination port

Paano Gumagalaw ang Iyong Order sa Raydafon

  1. 01

    Maikling Application

    Magpadala ng brand at modelo ng forklift, tonelada, kinakailangang bore/rod/stroke, laki ng port, dami at destination port.

  2. 02

    Pagpili ng Modelo

    Kinukumpirma ng Raydafon kung akma ang isang karaniwang modelo (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300), o kung kinakailangan ang custom na build.

  3. 03

    Pag-apruba ng Sample at Pagguhit

    Para sa mga custom na build, nire-reverse-engineer ng Raydafon ang bahagi ng OEM, gumagawa ng sample, at kinukumpirma ang bore, stroke, distansya ng pag-install at mga sukat ng port kasama ng mamimili.

  4. 04

    Cylinder Body at Rod Machining

    Ang high-strength steel cylinder body ay hinahasa sa tolerance. Ang piston rod ay ground at hard chrome plated para sa wear resistance.

  5. 05

    Pagtitipon at Pagsusuri sa Presyon

    Ang piston, mga seal, guide bush at clevis ay binuo. Ang silindro ay nasubok sa presyon para sa pagtagas at makinis na stroke sa na-rate na presyon.

  6. 06

    Pag-iimpake at Pagpapadala

    Ang mga silindro ay naka-pack sa mga wooden case na may anti-rust oil at protective end caps. Ipinadala sa pamamagitan ng dagat, hangin o express na may listahan ng packing, invoice at ulat ng inspeksyon.

Dokumentasyon at Suporta sa Kalidad

  • ✓
    Sertipiko ng Materyal

    Cylinder body at rod material certificate, seal compound data sheet na ibinigay kasama ng bawat kargamento.

  • ✓
    Ulat sa Pagsusuri sa Presyon

    Ang bawat cylinder pressure-tested sa rated pressure bago i-pack. Ang pagtagas, stroke smoothness at port fitting ay naitala.

  • ✓
    Rekord ng Dimensional na Inspeksyon

    Bore, rod, stroke, distansya ng pag-install at mga sukat ng port na naitala laban sa iniutos na detalye o pagguhit ng customer.

  • ✓
    I-export ang Packing

    Wooden case na may anti-rust oil at protective end caps. Malaking cylinder batch na na-palletize at naka-strapped para sa sea freight.

Mga Madalas Itanong

Ano ang forklift tilt cylinder?

Ang forklift tilt cylinder ay isang hydraulic cylinder na kumokontrol sa forward at backward tilt ng mast at forks. Ito ay isa sa mga pangunahing bahagi ng forklift hydraulic system, kasama ang lift cylinder at steering cylinder. Kapag ginalaw ng operator ang tilt lever, ang silindro ay magpapalawak o bumabawi, na nagpapaikot sa palo sa paligid ng pivot sa ibaba nito at nagbabago sa anggulo ng tinidor.

Anong saklaw ng tonelada ang saklaw ng Raydafon?

Gumagawa ang Raydafon ng mga cylinder ng forklift tilt para sa 1.5-ton hanggang 18-toneladang forklift. Sinasaklaw ng mga karaniwang modelo ang mga diameter ng bore mula Φ60 mm hanggang Φ100 mm, mga diameter ng rod mula Φ25 mm hanggang Φ40 mm, at mga stroke mula 32 mm hanggang 193 mm. Available ang custom bore at stroke para sa mga OEM forklift brand.

Anong working pressure ang kayang hawakan ng cylinder?

Ang cylinder ay na-rate para sa 7-14 MPa working pressure sa karaniwang hanay ng modelo, na may pinakamataas na kakayahan sa pressure na nasubok sa 18.1 MPa sa mga partikular na modelo tulad ng S16N450-600000-001Z at RTE35M300-600000-500.

Anong mga materyales at seal ang ginagamit?

Ang cylinder housing at piston rod ay gawa sa high-strength steel. Kasama sa set ng seal ang dust wiper, U-ring, rod seal, hole seal, back-ring, O-ring, wear-ring at du bush. Gumagamit ang mga seal ng wear-resistant compound, na nagbibigay ng mababang pagtagas ng langis at mababang pagkasuot sa maalikabok na bodega o mahalumigmig na kapaligiran.

Gaano kahirap ang pagpapanatili?

Ang silindro ay gumagamit ng screw fixation at isang retaining ring connection. Maaaring palitan ng maintenance staff ang oil seal o i-troubleshoot ang cylinder sa pamamagitan ng pag-alis ng screw sa mga turnilyo at pagtanggal ng retaining ring. Magagawa ito sa loob ng ilang minuto nang hindi inaalis ang buong palo mula sa forklift.

Makakagawa ba ang Raydafon ng mga OEM cylinder para sa isang partikular na brand ng forklift?

Oo. Sinusuportahan ng Raydafon ang produksyon ng OEM laban sa pagguhit ng customer o umiiral na sample. Ipadala ang brand at modelo ng forklift, diameter ng bore, diameter ng baras, stroke, distansya ng pag-install, laki at dami ng port, at magsi-quote si Raydafon ng custom na tilt cylinder.

Ano ang MOQ at lead time?

Ang MOQ ay 50 units bawat modelo. Ang maramihang lead time ay 25-35 araw pagkatapos ng pag-apruba ng deposito at pagguhit, depende sa pagiging kumplikado ng modelo at dami ng order.

Paano ako hihingi ng quotation?

Ipadala ang iyong forklift model at tonnage, kinakailangang bore diameter, rod diameter, stroke, installation distance, port size, quantity at destination port. Sasagot si Raydafon ng FOB Ningbo quotation, lead time at mga detalye ng pag-iimpake.

Handa nang Mag-source ng Custom Forklift Tilt Cylinders?

Ipadala ang iyong forklift model at tonnage, bore/stroke requirement, port size at order quantity. Kukumpirmahin ng Raydafon ang modelo o magdidisenyo ng custom na build, pagkatapos ay mag-aalok ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.

Humiling ng Sipi Ngayon
Magpadala ng Inquiry
