Brass Worm Wheel
  • Brass Worm WheelBrass Worm Wheel
  • Brass Worm WheelBrass Worm Wheel

Brass Worm Wheel

Ang Raydafon ay isang tagagawa ng OEM na nakabase sa China at supplier ng mga brass worm wheels para sa worm gear drives sa engineering machinery, metallurgical equipment, mga medikal na device, paggawa ng barko at automated warehousing. Ang standard na produksyon ay gumagamit ng ZCuSn10Pb1 lata na tanso, tigas HB≥80, wear resistance tungkol sa 30% na mas mataas kaysa sa ordinaryong tanso. Pinoproseso ang gear sa pamamagitan ng limang precision na hakbang — paghahagis, magaspang na pag-ikot, pinong pag-ikot, pag-hobbing at paggiling — na umaabot sa pagkamagaspang sa ibabaw ng ngipin Ra≤1.6μm at meshing error na mas mababa sa 0.05 mm na may katumbas na uod. Ang kahusayan sa paghahatid ay humigit-kumulang 15% na mas mataas kaysa sa pambansang pamantayan, at ang pagganap ng self-lubricating ay binabawasan ang dependency sa langis. Ang tuluy-tuloy na 5000-hour operation test ay nagpapakita ng wear rate na mas mababa sa 0.01 mm bawat 100 na oras. Standard sample: module 0.5, 20 ngipin, ngipin diameter 11.2 mm, taas 12 mm, panlabas na diameter 11 mm, bore 4 mm, timbang 16 g. Ang custom na module, numero ng ngipin, panlabas na diameter mula 50 mm hanggang 300 mm at materyal na grado ay suportado. Ang paghahatid ay humigit-kumulang 15 araw para sa karaniwang mga order. Magpadala ng drawing, materyal na grado, dami at destinasyong port para sa isang mabilis na panipi.
China OEM Brass Worm Wheel Manufacturer

Brass Worm Wheel Manufacturer para sa Worm Gear Drives sa Engineering, Medical at Shipbuilding Equipment

Ang Raydafon ay isang factory-direct manufacturer na nakabase sa China at supplier ng mga brass worm wheels. Ang brass worm wheel na ito ay gumagamit ng ZCuSn10Pb1 tin bronze na may tigas na HB≥80 at wear resistance nang humigit-kumulang 30% na mas mataas kaysa sa ordinaryong tanso. Ito ay pinoproseso sa pamamagitan ng limang precision steps — casting, rough turning, fine turning, hobbing and grinding — umaabot sa tooth surface roughness Ra≤1.6μm at meshing error sa ibaba 0.05 mm na may katugmang uod. Ang kahusayan sa paghahatid ay humigit-kumulang 15% na mas mataas kaysa sa pambansang pamantayan, at ang isang 5000-oras na tuluy-tuloy na pagsubok sa operasyon ay nagpapakita ng wear rate na mas mababa sa 0.01 mm bawat 100 na oras. Kasama sa mga application ang excavator slewing, forklift lifting, rolling mill roller transmission, CT scanner rotating frames, dental chair adjustment, deck crane luffing at automated warehouse stackers. Ang custom na module, numero ng ngipin at panlabas na diameter mula 50 mm hanggang 300 mm ay sinusuportahan. Magpadala ng drawing, materyal na grado, dami at patutunguhang port para humiling ng quotation.

HB≥80Katigasan
Ra≤1.6μmIbabaw ng ngipin
<0.05mmError sa meshing
+15%Kahusayan kumpara sa pambansang pamantayan
15 arawKaraniwang paghahatid

Materyal, Katumpakan at Self-Lubrication na Mga Kalamangan

Ginagawa ng Raydafon ang brass worm wheel na ito gamit ang ZCuSn10Pb1 tin bronze. Kung ikukumpara sa ordinaryong tanso, ang haluang ito ay nag-aalok ng mas mataas na tigas, mas mahusay na wear resistance at mas matatag na pagganap sa ilalim ng tuluy-tuloy na pagkarga. Kinokontrol ng limang-hakbang na proseso ng produksyon ang parehong geometry ng ngipin at surface finish, na mahalaga para sa makinis na meshing sa worm shaft.

Hakbang 1 - Pag-cast

Ang ZCuSn10Pb1 tin bronze ay inihagis sa mga blangko na may kontroladong istraktura ng butil para sa matatag na tigas.

Hakbang 2 - Magaspang at pinong pagliko

Ang panlabas na diameter, bore, hakbang at mga mukha ay nagiging tolerance bago ang pagputol ng gear.

Hakbang 3 - Hobbing

Ang profile ng helical na ngipin ay pinutol upang tumugma sa worm shaft, na may numero ng ngipin at module na kinokontrol sa bawat pagguhit.

Hakbang 4 - Paggiling

Ang ibabaw ng ngipin ay giniling sa Ra≤1.6μm at ang error sa pag-meshing sa uod ay pinananatiling mas mababa sa 0.05 mm.

Hakbang 5 - Inspeksyon at pag-iimpake

Sinusuri ang katigasan, sukat at meshing. Inilapat ang anti-rust oil at protective wrapping bago i-pack.

Para sa mga mamimili na naghahanap ng mga nauugnay na gear at transmission parts, suriin ang buoPrecision Gearkategorya, angWorm Gear at Worm Shaftpahina, at angDuplex Worm Gearpahina.

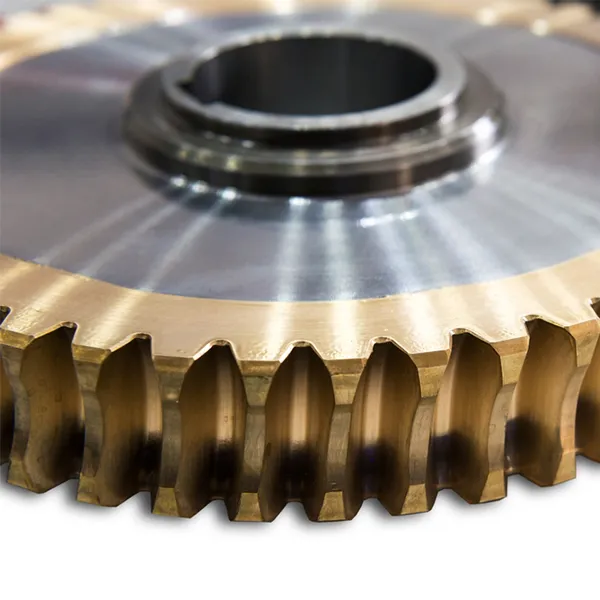

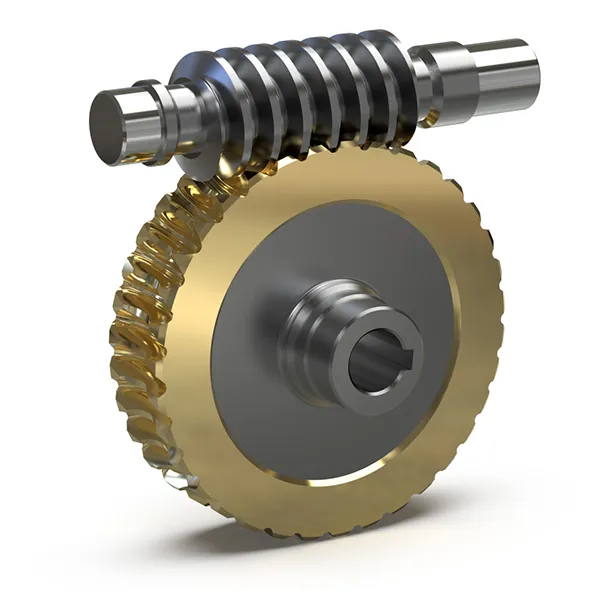

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Brass worm wheel na ginawa mula sa ZCuSn10Pb1 tin bronze

Mga Karaniwang Pagtutukoy at Dimensyon

Inililista ng mga talahanayan sa ibaba ang karaniwang sample na detalye, laki ng gulong ng worm at katugmang laki ng worm gear shaft. Ang custom na module, numero ng ngipin, panlabas na diameter mula 50 mm hanggang 300 mm, bore at materyal na grado ay sinusuportahan para sa mga proyekto ng OEM.

Mga Karaniwang Pagtutukoy

item Halaga
materyal Tanso (ZCuSn10Pb1 lata na tanso)
Kulay Dilaw
Module 0.5
Timbang 16 g

Sukat ng Worm Wheel

item Halaga
Ngipin 20
Diametro ng ngipin 11.2 mm
taas 12 mm / 0.47 pulgada
Panlabas na diameter 11 mm / 0.43 pulgada
diameter ng butas 4 mm / 0.16 pulgada
Laki ng hakbang 9 × 7 mm / 0.35 × 0.27 pulgada (Dia × H)
Pangkalahatang laki 12 × 11 × 4 mm / 0.47 × 0.39 × 0.12 pulgada (H × OD × ID)

Sukat ng Worm Gear Shaft

item Halaga
taas 20 mm / 0.79 pulgada
Panlabas na diameter 9.8 mm / 0.39 pulgada
Inner diameter 3.17 mm / 0.12 pulgada
Sukat 20 × 9.8 × 3.17 mm / 0.79 × 0.39 × 0.12 pulgada (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Dimensional na sanggunian para sa karaniwang brass worm wheel

Mga Aplikasyon sa Engineering Machinery, Medical Equipment at Paggawa ng barko

Makinarya sa engineering

Ang mga mekanismo ng excavator slewing ay umaasa dito upang mahawakan ang heavy-load na torque at panatilihing maayos ang pagsisimula at paghinto ng turntable sa maputik na mga kondisyon. Ginagamit ito ng mga forklift lifting system para sa tumpak na pag-angat sa 3-toneladang load nang hindi nanginginig.

Kagamitang metalurhiko

Ang rolling mill roller transmission ay nagpapanatili ng matatag na operasyon sa 250°C, na sumusuporta sa pare-parehong kapal ng steel plate. Ginagamit ng mga steel spout tilting device ang sarili nitong pagpapadulas upang maiwasan ang kontaminasyon ng langis ng tinunaw na bakal.

Mga kagamitang medikal

Ang mga CT scanner rotating frame ay tumatakbo sa ibaba 45 dB gamit ang brass worm wheel na ito, na sumusuporta sa malinaw na imaging. Ang mga pagsasaayos ng upuan sa paggamot sa ngipin ay nakakamit ng 0.5 mm precision lifting at lowering.

Paggawa ng barko

Ang mga mekanismo ng deck crane luffing ay lumalaban sa salt spray corrosion at hindi pa rin madulas pagkatapos ng 500 oras ng salt spray testing. Ang mga sistema ng pagpipiloto ng barko ay nagpapanatili ng tumpak na kontrol sa direksyon sa hangin at alon.

Automated warehousing

Ang mga stacker lifting system ay kumukumpleto ng 20 aksyon kada minuto na may error sa pagpoposisyon na hindi hihigit sa 1 mm. Ang pag-uuri ng mga line steering device ay humahawak ng mataas na bilis ng mga pagbabago sa direksyon nang walang mga jam ng package.

Tela at packaging

Ang mga kagamitan sa tela at packaging ay nakikinabang mula sa matatag na paghahatid ng kuryente, pagpapadulas sa sarili at pagbawas ng pagkonsumo ng enerhiya sa mahabang patuloy na paglilipat.

Para sa mga kaugnay na bahagi ng transmission, suriin angScrew Gearkategorya at angBevel Gearpahina.

Katibayan ng Kalidad, Pagsubok at Suporta sa Pag-export

Mga tala ng materyal at katigasan

ZCuSn10Pb1 tin bronze grade, hardness HB≥80 at heat treatment o casting records ay maaaring ibigay sa maramihang pagpapadala.

Profile ng ngipin at dimensional na inspeksyon

Ang module, numero ng ngipin, diameter ng ngipin, diameter ng panlabas, sukat ng butas at hakbang ay sinusuri laban sa iniutos na pagguhit o sample.

Pagsusuri ng meshing at ingay

Ang bawat batch ay sinusuri para sa meshing error sa ibaba 0.05 mm na may katugmang worm, makinis na pag-ikot at mababang ingay.

I-export ang packing

Ang mga gear ay puno ng anti-rust oil at protective wrapping. Maaaring i-palletize at i-strapped ang maramihang mga order para sa sea freight, air freight o express delivery.

Custom na Proseso ng Pag-order ng OEM

Hakbang 01 Magpadala ng mga detalye ng aplikasyon

Magbigay ng module, numero ng ngipin, panlabas na diameter, bore, laki ng hakbang, grado ng materyal, dami at destinasyong port.

Hakbang 02 Pagguhit o sample na pagsusuri

Sinusuri ng Raydafon ang pagguhit ng OEM o pisikal na sample at kinukumpirma ang detalye at pagpili ng materyal.

Hakbang 03 Sample at pag-apruba

Para sa mga custom na proyekto, gumagawa ang Raydafon ng sample para sa kumpirmasyon ng mamimili bago ang maramihang produksyon.

Hakbang 04 Produksyon at panipi

Pagkatapos ng pag-apruba, nagbibigay ang Raydafon ng FOB Ningbo quotation, iskedyul ng produksyon at mga detalye ng pag-iimpake.

Mga Madalas Itanong

Ano ang brass worm wheel?

Ang brass worm wheel ay bahagi ng gulong ng isang worm gear drive, na nagme-meshing gamit ang worm shaft upang magpadala ng paggalaw at torque sa 90° shaft angle. Ginagamit ang mga brass at bronze alloy dahil nag-aalok ang mga ito ng mababang friction, magandang wear resistance at self-lubricating properties kapag ipinares sa isang hardened steel worm.

Anong materyal ang ginagamit ng Raydafon?

Ang standard na produksyon ng Raydafon ay gumagamit ng ZCuSn10Pb1 na tansong tanso na may tigas na HB≥80 at resistensya ng pagsusuot ng halos 30% na mas mataas kaysa sa ordinaryong tanso. Ang iba pang mga bronze o brass na grado ay maaaring gamitin kapag hiniling depende sa pagkarga, bilis at kapaligiran.

Anong katumpakan at kahusayan ang maaaring makamit?

Pinoproseso ang gear sa pamamagitan ng limang precision na hakbang — paghahagis, magaspang na pag-ikot, pinong pag-ikot, pag-hobbing at paggiling — na umaabot sa pagkamagaspang sa ibabaw ng ngipin Ra≤1.6μm at meshing error na mas mababa sa 0.05 mm na may katumbas na uod. Ang kahusayan sa paghahatid ay humigit-kumulang 15% na mas mataas kaysa sa pambansang pamantayan, at ang isang 5000-oras na tuluy-tuloy na pagsubok sa operasyon ay nagpapakita ng wear rate na mas mababa sa 0.01 mm bawat 100 na oras.

Ano ang karaniwang sukat ng sample?

Standard sample: module 0.5, 20 ngipin, ngipin diameter 11.2 mm, taas 12 mm, panlabas na diameter 11 mm, bore 4 mm, timbang 16 g. Katugmang worm gear shaft: taas 20 mm, panlabas na diameter 9.8 mm, panloob na diameter 3.17 mm. Ang custom na module, numero ng ngipin, panlabas na diameter na 50-300 mm at bore ay sinusuportahan.

Ano ang mga pangunahing aplikasyon?

Kasama sa mga application ang excavator slewing mechanisms, forklift lifting system, rolling mill roller transmission, steel spout tilting device, CT scanner rotating frames, dental chair adjustment, deck crane luffing, ship steering system, automated warehouse stackers at sorting line steering device.

Anong impormasyon ang kailangan para sa isang panipi?

Magpadala ng mga detalye ng drawing o sample, module, numero ng ngipin, diameter ng panlabas, bore, grade ng materyal, dami at destinasyong port. Sasagot si Raydafon ng FOB Ningbo quotation at lead time.

Ano ang oras ng paghahatid?

Ang mga karaniwang order ay ipapadala sa humigit-kumulang 15 araw pagkatapos makumpirma ang order. Ang mga custom o maramihang order ay nakadepende sa pagiging kumplikado at dami ng pagguhit. Nagbibigay ang Raydafon ng na-update na iskedyul pagkatapos ng pag-apruba ng pagguhit.

Handa nang Pagmulan ng Custom na Brass Worm Wheels?

Ipadala ang iyong drawing o sample na mga detalye, module, numero ng ngipin, panlabas na diameter, bore, grade ng materyal, dami ng order at destination port. Kukumpirmahin ng Raydafon ang detalye, gumawa ng sample kung kinakailangan, pagkatapos ay magbigay ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.
