Plastic Helical Gear

Ang Raydafon ay naghuhulma ng mga custom na plastic na helical gear sa POM at nylon sa sarili nitong pabrika sa Ningbo, China. Sinasaklaw ng karaniwang tooling ang module M0.1–M2.0, mga butas mula Ø1.40 mm hanggang Ø3.05 mm, mga panlabas na diameter na Ø10–Ø50 mm (hanggang Ø120 mm sa custom na tooling) at mga lapad ng mukha na 2.0–10.0 mm, na may saklaw na temperatura ng pagtatrabaho na −30 °C hanggang +100. Dahil ang anyo ng ngipin ay ginawa sa injection mold sa halip na gupitin, ang anggulo ng helix at profile ay nananatiling pare-pareho sa buong batch, at ang mga gear ay nagpapadulas ng sarili at tahimik — ang sinusukat na ingay ay humigit-kumulang 20% ​​na mas mababa kaysa sa katumbas na mga spur-gear drive sa parehong application. Available ang mga grade na puno ng salamin kung saan kailangan ang mas mataas na torque o stiffness, at sinipi ang machined plastic o metal gears kung saan hindi nakakatugon sa tungkulin ang molded plastic. Ipadala ang iyong drawing o sample na mga detalye para sa isang tooling check at quotation sa loob ng 24 na oras.

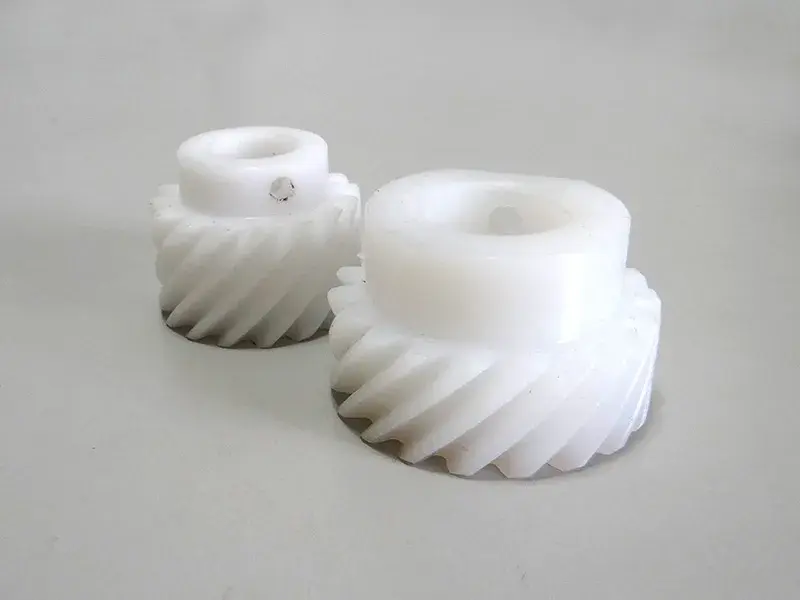

Plastic Helical Gear — POM at Nylon, M0.1 hanggang M2.0

Injection-moulded helical gears para sa maliliit na drive na nangangailangan ng tahimik na pagtakbo, walang lubrication at mababang timbang. Ang standard tooling ay sumasaklaw sa mga module M0.1–M2.0, mga butas mula Ø1.40 hanggang Ø3.05 mm, mga panlabas na diameter Ø10–Ø50 mm at mga lapad ng mukha na 2.0–10.0 mm, na may molded tooth geometry sa halip na mga cut teeth — kaya ang tooth-to-tooth consistency ay nananatili sa kabuuan ng batch.

  • M0.1–M2.0Karaniwang hanay ng module
  • Ø1.40–3.05Standard bore range
  • Ø10–50Saklaw ng panlabas na diameter (mm)
  • −30 hanggang +100Temperatura sa pagtatrabaho (°C)

Plastic Helical Gear Manufacturer sa China — Custom na POM at Nylon Helical Gear

Ang Raydafon ay naghuhulma ng mga plastic na helical gear sa sarili nitong pabrika sa Ningbo, China, para sa mga OEM na nangangailangan ng tahimik at self-lubricating gear sa halip na isang cut steel. Ang mga ngipin ng gear ay nabuo sa injection mold, kaya ang helix na anggulo, profile at posisyon ng bore ay naayos ng tool sa halip na sa susunod na hakbang sa machining — kaya naman nananatiling pare-pareho ang batch-to-batch na anyo ng ngipin at kung bakit bumababa ang halaga ng unit kapag tumatakbo na ang tool. Ang mga karaniwang mamimili ay ang mga gumagawa ng maliliit na makinarya, gumagawa ng kagamitang medikal at laboratoryo, mga tagagawa ng appliance at pump, at sinumang papalitan ang isang pares ng lubricated na metal gear ng isang plastic na walang maintenance.

Ang standard tooling ay ang pinakamabilis at pinakamurang ruta: ipadala ang module, tooth count, helix angle, bore at face width, at kung may molde ay sumipi kami mula sa stock tooling. Kung saan bago ang geometry, binubuo namin ang tool at hulma sa iyong pagguhit. Kasama sa mga kaugnay na produkto mula sa parehong workshop anghelical gearhanay sa metal para sa mas mataas na metalikang kuwintas, ang buongplastik na gamitlinya sa spur, uod at panloob na anyo, atspur gearskung ang iyong drive ay hindi nangangailangan ng helical overlap.

Mga pagtutukoy

  • Uri ng produktoHelical gear (injection molded)
  • Karaniwang modyulM0.1 – M2.0
  • materyalPolyacetal (POM) / Nylon, mga markang puno ng salamin kapag hiniling
  • Standard boreØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm
  • Panlabas na diameterØ10.0 – Ø50.0 mm, hanggang Ø120 mm sa custom na tooling
  • Lapad ng mukha (L)2.0 – 10.0 mm
  • Temperatura ng pagtatrabaho−30 °C hanggang +100 °C
  • LubricationSelf-lubricating, walang kinakailangang grasa sa normal na tungkulin
  • PagpapasadyaModule sa M3.0, bilang ng ngipin, anggulo ng helix, bore, hub, keyway, kulay

Karaniwang pagtutukoy. Ang bore, panlabas na diameter at lapad ng mukha ay flexible sa loob ng mga saklaw na ipinapakita — sabihin sa amin ang mga halaga na kailangan mo.

Uri Module materyal Bore Panlabas na diameter Lapad ng mukha (L)
Helical gear M0.1 – M2.0 Polyacetal (POM) / Nylon Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm (flexible) Ø10.0 – Ø50.0 mm (flexible) 2.0 – 10.0 mm (flexible)

Pagpapahintulot at kapasidad:Ang mga molded plastic gear ay mayroong mas malawak na tolerance band kaysa sa cut metal gears, at ang eksaktong mga figure ay depende sa module, kapal ng pader at materyal na grado. Pakisabi ang backlash at center-distance tolerance na kailangan ng iyong assembly sa yugto ng pagsipi — kukumpirmahin namin kung ano ang maaaring hawakan ng tooling, o magrekomenda ng cut gear kung hindi ito matugunan ng plastic.

POM o Nylon: Pagpili ng Tamang Materyal

Polyacetal (POM)

Ang default na pagpipilian para sa maliit na precision gears. Mababang friction, mataas na higpit at napaka-stable na mga dimensyon sa ilalim ng moisture, na nagpapanatili sa gitnang distansya at backlash na predictable. Pinakamahusay para sa tuluy-tuloy na tumatakbong mga drive at para sa mga pagtitipon kung saan ang gear ay dapat magkaroon ng tolerance sa loob ng ilang buwan.

Nylon (PA)

Mas matigas at mas mapagparaya sa epekto kaysa sa POM, na may mas mahusay na pamamasa ng shock at vibration, ngunit sumisipsip ito ng moisture at bahagyang nagbabago ng dimensyon sa halumigmig. Naaangkop sa pasulput-sulpot, impact-loaded o high-vibration na mga drive sa halip na mahigpit na pagpapaubaya sa pagpoposisyon.

Mga gradong puno ng salamin

Ang pagdaragdag ng glass fiber ay nagpapataas ng lakas at higpit para sa mas mataas na torque, at pinapabuti ang creep resistance sa mataas na temperatura, ngunit pinapataas ang pagkasira ng amag at bahagyang binabawasan ang natural na pamamasa. Magpapayo kami sa grado at inaasahang buhay para sa iyong tungkulin.

Kung ang iyong kinakailangan sa metalikang kuwintas ay lampas sa maaaring dalhin ng hinulmang plastik, ang tapat na sagot ay isang cut gear — tingnan ang amingspur gearat helical gear range sa metal. Mas gugustuhin naming i-quote ang tamang bahagi kaysa magbenta ng plastic gear na nabigo sa serbisyo.

Detalye ng Produkto

Ang mga larawan sa ibaba ay nagpapakita ng aming mga hinulma na plastic na helical gear: tooth form, hub at bore finish, at ang assembled gear set.

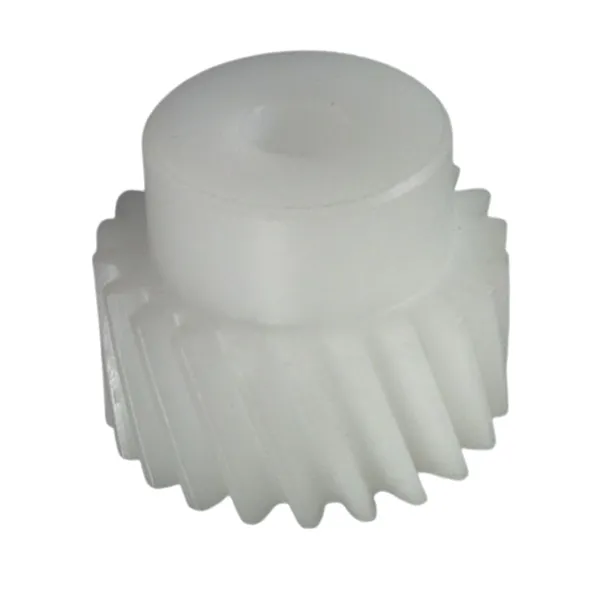

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Molded plastic helical gear — anggulo ng helix, hugis ng ngipin at tapos na bore.

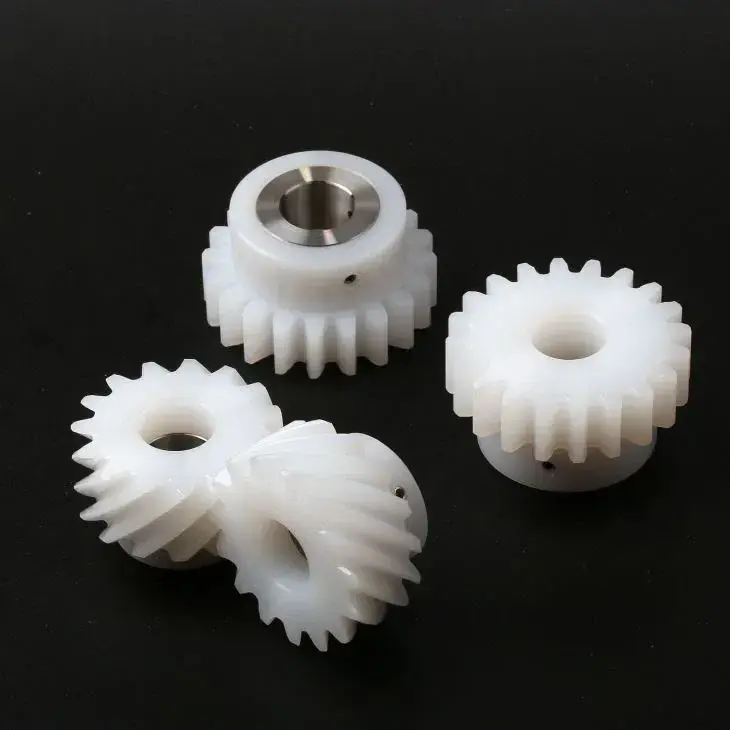

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Karaniwang POM helical gear na may hub at precision bore.

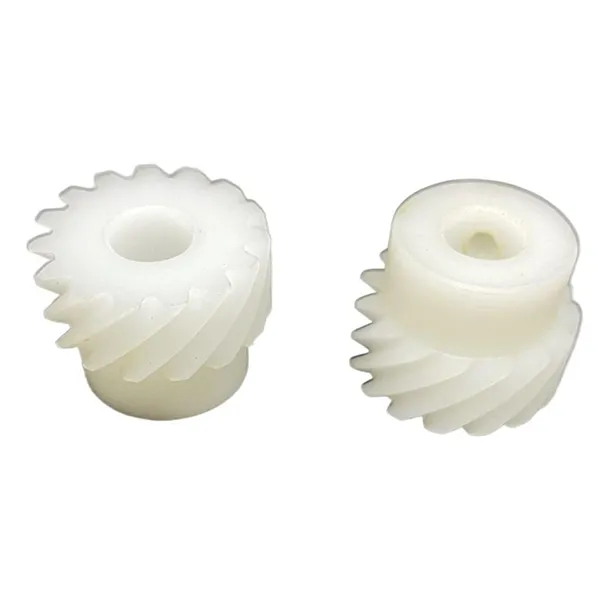

Plastic helical gear set assembled in a small drive application
Plastic helical gear set na binuo sa isang maliit na drive.

Pangunahing Kalamangan

  1. 01

    Self-lubricating

    Ang POM at nylon ay tumatakbo laban sa isa't isa o laban sa bakal na walang oil o grease film, kaya ang gearbox na dati nang nangangailangan ng lubricant chamber, mga seal at isang service interval ay maaaring maitayo nang walang maintenance.

  2. 02

    Tahimik na transmission

    Ang helix na overlap ng isang helical na ngipin ay unti-unting lumalabas sa halip na sa isang epekto, at ang polymer mismo ay nagpapabasa ng vibration — ang sinusukat na ingay sa aming mga gear ay humigit-kumulang 20% ​​mas mababa sa katumbas na spur-gear drive sa parehong application.

  3. 03

    Ibaba ang reciprocating weight

    Ang molded plastic ay malayong mas magaan kaysa sa bakal o tanso, na pumuputol sa pagkawalang-galaw ng mga pinaandar na bahagi. Mahalaga iyon sa mga hand tool, portable na instrumento, maliliit na mekanismo sa pagpoposisyon at iba pang produktong sensitibo sa timbang.

  4. 04

    Kaagnasan at paglaban sa kemikal

    Ang mga engineering plastic ay hindi kinakalawang at lumalaban sa karamihan ng mga acid, alkalis, detergent at mga ahente sa paglilinis ng food-contact, kaya maaaring tumakbo ang gear sa mahalumigmig, hugasan o bahagyang kinakaing unti-unti na mga kapaligiran kung saan ang metal na gear ay mangangailangan ng plating.

  5. 05

    Pare-parehong molded geometry

    Ang anyo ng ngipin ay nagmumula sa lukab ng amag, kaya ang bawat bahagi sa batch ay mahalagang magkapareho — walang cutter wear drift, walang run-to-run na pagkakaiba-iba ng profile, at mas kaunting pagsusumikap sa pag-inspeksyon para sa iyo.

  6. 06

    Direktang presyo ng pabrika

    Ang tool, paghubog, at inspeksyon ay nangyayari lahat sa ilalim ng isang bubong, na walang trading margin sa pagitan. Ang presyo ng unit ay hinihimok ng yugto ng tooling, hindi ng gitnang layer.

Paano Nagpapadala ng Torque ang isang Helical Gear

Ang mga ngipin ng spur gear ay nakakatugon sa mga ngipin ng pagsasama nang sabay-sabay. Ang mga ngipin ng helical gear ay nakatakda sa isang anggulo sa axis, kaya ang contact ay nagsisimula sa isang dulo ng ngipin at nagwawalis sa kabila, sa paraan ng pagsasara ng zip. Ang pag-load samakatuwid ay unti-unting nabubuo sa halip na dumating bilang isang epekto, na siyang pangunahing dahilan kung bakit ang isang helical na pares ay tumatakbo nang mas maayos at mas tahimik kaysa sa isang spur pares sa parehong bilis at pagkarga.

Ang pangalawang epekto ay pagbabahagi ng pagkarga. Dahil maraming ngipin ang nagkakadikit anumang sandali sa kahabaan ng dayagonal na linyang iyon, ang puwersa na kailangan para magpadala ng isang partikular na torque ay kumakalat sa mas malaking bahagi ng gilid ng ngipin, kaya mas mababa ang lokal na presyon ng contact at mas mabagal ang pagsusuot sa ibabaw. Ang isang solong plastik na ngipin na nagdadala ng buong pagkarga ay mababago; isang set ng mga ngipin na nagbabahagi nito ay hindi — na kung bakit ang helical geometry ay nababagay sa medyo malambot na materyales tulad ng POM at nylon.

Ang mga helical na ngipin ay gumagawa din ng axial thrust load sa kahabaan ng shaft, kaya ang mga bearings o thrust washers sa shaft ay dapat na kayang dalhin ito. Iyon ang isang punto ng disenyo na dapat suriin bago tukuyin ang isang helical gear sa halip na isang spur gear: ang tooth overlap ay bumibili ng katahimikan at pagbabahagi ng load, ngunit nagbibigay ito ng dagdag na axial force sa natitirang bahagi ng assembly.

Mga aplikasyon

  • Maliit na gearmotorsTahimik na mga yugto ng pagbabawas
  • Mga aparatong medikal at laboratoryoMalinis, walang lubrication na mga drive
  • Mga kagamitan sa pagkain at inuminHugasan, lumalaban sa kemikal na mga bahagi
  • Mga gamit sa opisina at bahayLow-noise actuation at mga timer
  • Mga accessories sa sasakyanMga salamin, upuan, trangka, maliliit na actuator
  • Instrumentasyon at roboticsBanayad, low-inersia positioning drive
  • Mga vending at dispensing machineSelf-lubricating long-life mechanisms
  • Mga bomba at balbulaNon-rusting internal gearing

Kung hindi nakalista ang iyong aplikasyon, ipadala ang drawing o ang sample na bahagi. Sa karamihan ng mga kaso maaari naming kumpirmahin mula sa module, bore at helix anggulo kung ang standard tooling ay akma o isang bagong amag ay kailangan.

FAQ ng mamimili

  • Ang mga gears ba na ito ay hinulma o ginawa mula sa plastic bar?Ang mga ito ay hinulma ng iniksyon sa steel tooling, na siyang nagpapanatili sa geometry ng ngipin na magkapareho sa buong batch at nagpapababa sa gastos ng yunit. Available ang mga machined plastic gear para sa mga prototype at napakababang volume.
  • Ano ang pinakamataas na torque na maaaring dalhin ng isang plastic helical gear?Depende ito sa module, lapad ng mukha, bilang ng ngipin at grado ng materyal, kaya hindi kami nag-publish ng isang figure. Ipadala ang torque, bilis at duty cycle at magrerekomenda kami ng isang module at materyal, o sabihin sa iyo kung ang tungkulin ay nangangailangan ng metal gear sa halip.
  • Kailangan ko bang mag-lubricate ng gear?Wala sa normal na tungkulin. Ang POM at nylon ay self-lubricating. Para sa high-speed o high-load na tuluy-tuloy na pagtakbo, ang isang maliit na halaga ng katugmang grasa ay maaaring magpahaba ng buhay, at sasabihin namin ito sa yugto ng panipi kung kailangan ito ng iyong tungkulin.
  • Anong mga tolerance ang maaari mong hawakan sa bore at tooth form?Ang mga molded parts ay may hawak na mas malawak na banda kaysa sa mga cut gear. Sabihin sa amin ang center-distance at backlash tolerance na kailangan ng iyong assembly at kukumpirmahin namin kung matutugunan ito ng tooling, o mag-quote ng machine na bahagi kung hindi nito magawa.
  • Ano ang halaga ng tooling at lead time para sa isang custom na gear?Ang gastos sa tooling ay depende sa module, bilang ng mga cavity at laki ng gear; mas malaki ang halaga ng mga module at multi-cavity tool. Kapag naaprubahan na ang drawing, kinukumpirma namin ang oras ng lead ng tool at iskedyul ng sample gamit ang quotation, karaniwan sa loob ng 24 na oras pagkatapos matanggap ang drawing.
  • Maaari mo bang itugma ang isang sample na bahagi na ginagamit na namin?Oo. Magpadala ng sample o isang dimensyon na drawing — module, bilang ng ngipin, anggulo ng helix, bore, lapad ng mukha at materyal. Kukumpirmahin namin kung tumutugma ito sa umiiral nang tool o nangangailangan ng bagong hulmahan, at mag-quote sa alinmang paraan.

Mga Kaugnay na Produkto at Karagdagang Pagbabasa

Humiling ng Plastic Helical Gear Sipi

Ipadala ang iyong drawing o sample na mga detalye — module, tooth count, helix angle, bore, face width, material at quantity. Kinukumpirma namin kung ang karaniwang tooling ay akma o isang bagong amag ay kinakailangan, at tumugon sa presyo at lead time sa loob ng 24 na oras.

Magpadala ng Inquiry Ngayon

* Ang mga figure na sinipi (pagbabawas ng ingay, hanay ng temperatura, module at hanay ng bore) ay tumutukoy sa karaniwang tooling at normal na mga kondisyon ng tungkulin. Mangyaring kumpirmahin ang huling drawing at materyal na grado bago mag-order.
