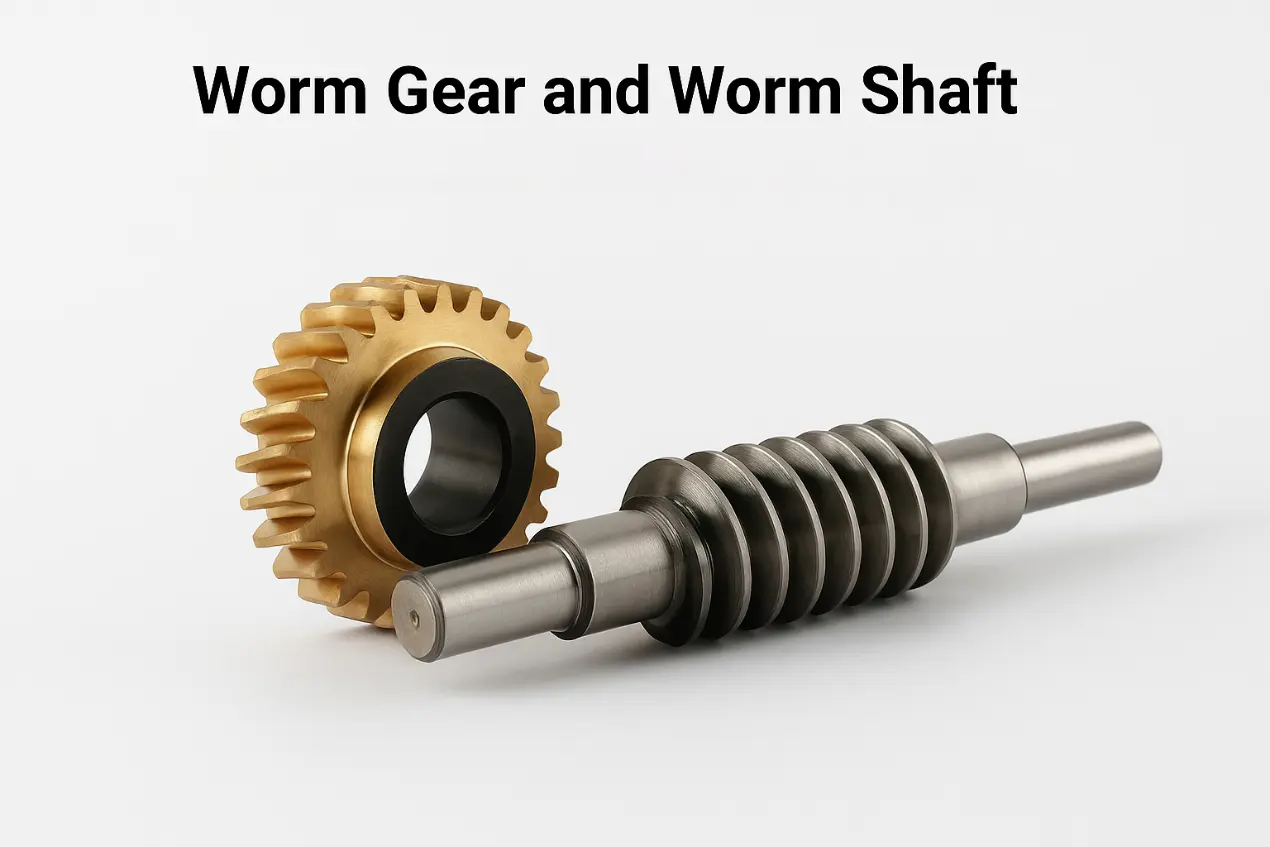

Worm gear at worm shaft

Kung nais mong bumili ng high-performance worm gear at worm shaft,Raydafon, bilang isang bihasang tagagawa at pabrika sa China, ay isang mapagkakatiwalaang pagpipilian. Umaasa sa mga pakinabang ng lokal na pang -industriya na kadena, kinokontrol namin ang mga gastos mula sa pinagmulan, panatilihin ang mga presyo sa loob ng isang makatwirang saklaw habang tinitiyak ang kalidad, at bilang isang teknikal na tagapagtustos, nakatuon kami sa pagbibigay ng mga customer ng tumpak, matibay, at mahusay na mga solusyon sa paghahatid ng gear ng gear.

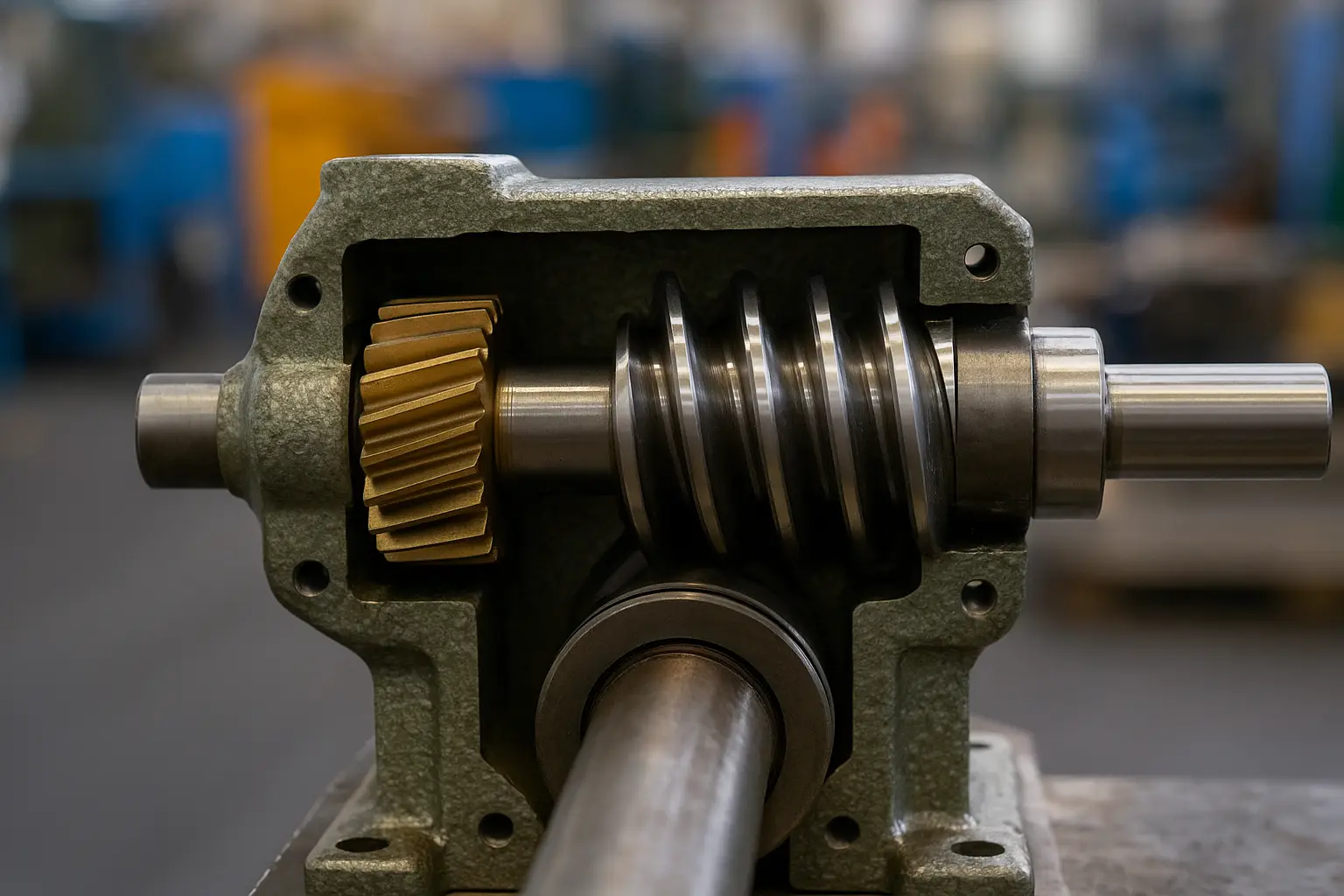

Mula sa pananaw ng istraktura ng produkto, ang gear gear at worm shaft ay hindi lamang magkaroon ng isang function na pag-lock sa sarili, na angkop para sa mga kagamitan tulad ng pag-aangat ng mga sistema na kailangang maiwasan ang pagbabalik, ngunit mayroon ding isang malawak na hanay ng mga ratios ng paghahatid, na maaaring makamit ang isang malaking hanay ng pagkabulok sa isang limitadong puwang. Nagbibigay kami ng mga karaniwang modelo ng isang modulus na 1 hanggang 10 mm at isang bilang ng ulo ng 1 hanggang 4. Kasabay nito, tinatanggap namin ang pagguhit ng pagpapasadya at hindi pamantayang pag-unlad. Ang opsyonal na double-lead na istraktura ay maaaring makamit ang pagpoposisyon ng zero backlash, at ang kawastuhan ay kinokontrol sa loob ng ± 15 arc segundo. Malawakang ginagamit ito sa mga aplikasyon na may napakataas na mga kinakailangan sa kawastuhan ng paghahatid tulad ng mga joints ng robot, mga platform ng pagsubok na high-end, at kagamitan sa militar at aerospace.

Sa mga tuntunin ng teknolohiya sa pagproseso, mahigpit na ipinatutupad ni Raydafon ang sistema ng kalidad ng ISO 9001, at ang buong proseso ay sumasaklaw sa blangko na paghahagis, hobbing ng bulate, paggamot ng init, buli ng salamin, at three-coordinate detection. Ang worm gear ring runout ay kinokontrol sa loob ng 0.02mm, at ang error sa tingga ng bulate ay ≤0.01mm, tinitiyak ang isang malaking lugar ng contact sa ibabaw ng ngipin at mataas na kahusayan ng meshing. Ang aktwal na kahusayan sa paghahatid ng pagsubok ay maaaring umabot sa 92%. Kasabay nito, ang independiyenteng disenyo ng tangke ng langis ay nagpapalawak ng buhay ng serbisyo sa higit sa 8000 na oras.

Pagpili ng Raydafon'sWorm gear at worm shaftNangangahulugan ng pagpili ng isang hanay ng mga sangkap ng paghahatid na maaaring magamit nang may kumpiyansa. Kung ito ay isang kumpletong makina o isang ekstrang kapalit na bahagi, maaari kaming magbigay sa iyo ng isang solusyon na naaayon sa pagganap, na kontrolado ng paghahatid. Maligayang pagdating sa pakikipag -ugnay sa aming teknikal na koponan upang makakuha ng mga modelo ng produkto at impormasyon sa pagpili, at bubuo kami ng isang nakalaang solusyon para sa iyo sa loob ng 24 na oras.

Aling mga pangunahing tatak ng reducer o mga interface ng kagamitan ang magkatugma?

Ang worm gear at worm shaft na ginawa ni Raydafon ay may mahusay na pagiging tugma. Ang disenyo ay ganap na isinasaalang -alang ang mga pangunahing istruktura ng reducer sa bahay at sa ibang bansa, na maginhawa para sa mga customer na mabilis na palitan o kumpletuhin ang buong makina sa umiiral na sistema. Ang aming maginoo na mga pagtutukoy ng mga produktong gear gear ay sumasakop sa M1M10, ang bilang ng mga ulo ng bulate ay maaaring 14, ang disenyo ng distansya ng sentro ay nababaluktot, at maaari itong malawak na katugma sa iba't ibang mga karaniwang reducer housings at mga interface ng pag -install.

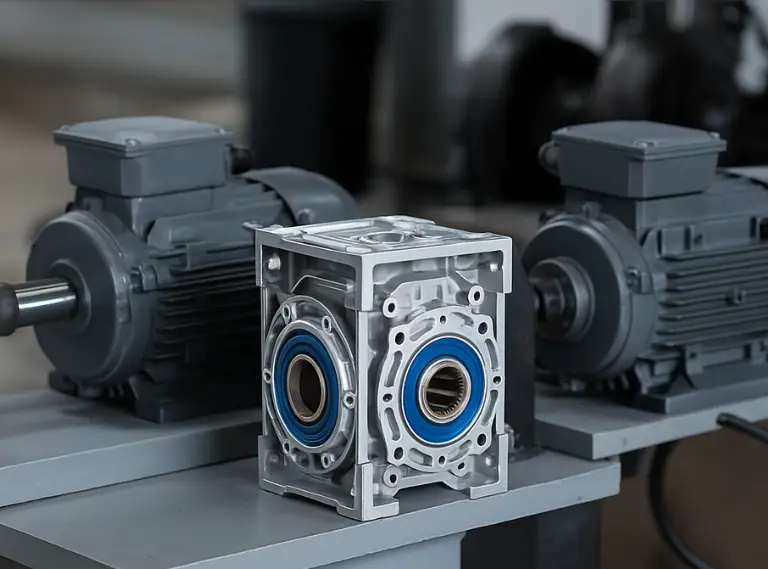

Sa mga tuntunin ng pagbagay ng tatak, ang aming mga produkto ay maaaring direktang mailalapat sa mga karaniwang rv reducer, NMRV reducer, WP series reducer, vf series aluminyo shell reducers at iba pang mga modelo sa merkado, at suportahan ang kapalit ng karaniwang mga module ng domestic at foreign brand tulad ng sew, bonfiglioli, motovario, tsubaki, dongli, qanli, atbp. Ang mga espesyal na interface, tulad ng mga flat key, splines o na -customize na mga pamamaraan ng koneksyon na may mga butas ng tornilyo, na maginhawa para sa mabilis na pag -dock na may mga motor o output shaft.

Bilang karagdagan, ang Raydafon ay maaaring gumawa ng hindi pamantayang pagpapasadya ayon sa mga guhit ng laki ng reducer ng customer upang matiyak na ang tingga ng bulate, pag-mount ng posisyon ng butas, bilang ng mga ngipin at iba pang mga parameter ay tumutugma sa orihinal na makina nang paisa-isa, upang makamit ang walang kapalit na kapalit. Para sa mga kagamitan na nangangailangan ng compact na pag-install o mga espesyal na anggulo sa pagpoposisyon (tulad ng mga robot, machine ng packaging, pag-aangat ng mga platform, atbp.), Maaari rin kaming magbigay ng mga maliit na dami at mataas na mesis na mga solusyon sa direksyon na katumpakan. Ang lahat ng mga na-customize na produkto ay susuriin para sa pagpapatakbo at mga puntos ng contact bago umalis sa pabrika upang matiyak na walang pagkagambala at hindi normal na ingay sa aktwal na proseso ng pagpupulong.

Kung ang kagamitan na ginagamit mo ay kabilang sa mga karaniwang modelo ng reducer sa itaas, o may mga guhit at mga sample para sa sanggunian, maaari naming mabilis na mag -isyu ng pagtutugma ng mga solusyon at mga mungkahi sa pagpili pagkatapos kumpirmahin ang interface, pag -save ka ng pag -unlad at pag -debug ng oras. Maligayang pagdating upang maibigay ang iyong mga pangangailangan sa pagtutugma, at pipiliin namin ang pinaka -angkop na mga gear ng gear at worm shaft para sa iyo.

Mayroon bang function ang gear ng bulate? Sa anong anggulo o pag -load ang pinakamahusay na epekto?

Dahil sa natatanging pamamaraan ng meshing nito, ang paghahatid ng gear ng gear ay natural na may isang tiyak na kakayahan sa pag-lock sa sarili. Ang susi sa epekto ng sarili na ito ay nakasalalay sa "worm lead anggulo" - simpleng ilagay, ito ang anggulo ng pagkahilig ng worm helix. Kapag ang anggulo ng tingga ay mas mababa sa 5 °, ang pag-load ay hindi maaaring magmaneho ng bulate upang paikutin sa kabaligtaran na direksyon nang walang panlabas na puwersa, sa gayon nakakamit ang mekanikal na pag-lock sa sarili. Ito ay lubos na kapaki -pakinabang sa ilang mga kagamitan na kailangang maiwasan ang pagbabalik, tulad ng mga mekanismo ng preno ng elevator, mga platform ng pag -aangat ng yugto, mga balbula ng balbula, atbp, upang matiyak na ang kagamitan ay awtomatikong naka -lock kapag ang kapangyarihan ay naka -off o tumitigil sa pagtatrabaho upang maiwasan ang pag -slide o pag -aasawa.

Gayunpaman, ang mas malakas na kakayahan sa pag-lock ng sarili ay, mas mahusay ito. Ito ay kapwa pinaghihigpitan ng kahusayan. Ang mas maliit na anggulo ng tingga, mas malakas ang pag-lock ng sarili, ngunit ang kahusayan sa paghahatid ay medyo mababawasan din; Bagaman ang bulate na may isang anggulo ng tingga na mas malaki kaysa sa 7 ° ay mahusay, ang kakayahan sa pag-lock sa sarili ay mababawasan. Sa mga praktikal na aplikasyon, karaniwang inirerekomenda ni Raydafon ang mga customer na gumawa ng balanseng mga pagpipilian batay sa senaryo ng paggamit. Halimbawa, sa mga kagamitan na may malalaking vertical na naglo-load at mataas na mga kinakailangan sa kaligtasan (tulad ng mga haydroliko na sistema ng pag-aangat), isang solong ulo, maliit na lead worm na istraktura ay maaaring magamit upang mapahusay ang epekto sa pag-lock ng sarili. Para sa mga mekanismo ng automation na nangangailangan ng madalas na pagsisimula at ihinto, mas angkop na gumamit ng multi-head, malalaking bulate na bulate upang mapabuti ang kahusayan sa paghahatid.

SaWorm gear at worm shaftAng linya ng produkto na ibinigay ng Raydafon, ang karaniwang pag-lock ng sarili, mataas na kahusayan at mababang serye ng control ng backlash ay binuo para sa iba't ibang mga kondisyon sa pagtatrabaho. Sinusuportahan din ng ilang mga modelo ang dual-lead na istraktura upang ayusin ang clearance ng pagbabalik upang matiyak ang isang mas makatwirang tugma sa pagitan ng pag-lock ng sarili at pagiging sensitibo sa pagtugon. Kung kailangan mo ng detalyadong mga mungkahi sa pagpili o data ng pagsubok, mangyaring huwag mag -consulta sa aming engineering at teknikal na koponan.
