Paano Nababawasan ng Helical Precision Gear ang Ingay at Panginginig ng boses?

Isipin na nakatayo sa tabi ng isang high-speed industrial gearbox na tumatakbo sa 3,000 RPM. Kung naglalaman ito ng mga straight-cut spur gear, ang tunog ay isang kakaiba, mataas na impit—halos isang sigaw—na maaaring hindi komportable sa pisikal. Ang ingay na ito ay hindi lamang isang inis; ito ang maririnig na pirma ng impact, friction, at vibration na nagpapahiwatig ng pagkawala ng enerhiya at potensyal na pagkasira. Ngayon isipin ang parehong gearbox na nilagyan ng helical precision gears. Ang tunog ay nagiging isang makinis at mahinang ugong—halos isang bulong. Ang kapansin-pansing pagkakaiba na ito ay resulta ng isang pangunahing geometric na pagkakaiba sa pagitan ng kung paano nagpapadala ng kapangyarihan ang mga helical gear at spur gear. SaRaydafon Technology Group Co., Limited, ang aming pabrika ay gumagawaPrecision Gearmga produkto sa loob ng mahigit dalawang dekada, at nakita namin kung paano binago ng paglipat mula sa spur tungo sa helical geometry ang mga industriya mula sa automotive tungo sa aerospace. Susuriin ng artikulong ito ang mga prinsipyo ng engineering na nagbibigay-daan sa mga helical precision gear na bawasan ang ingay at panginginig ng boses, na lumalampas sa mga simpleng paglalarawan upang galugarin ang pisika ng pakikipag-ugnay sa ngipin, ang matematika ng mga overlap na ratio, at ang katumpakan ng pagmamanupaktura na kinakailangan upang mapagtanto ang mga benepisyong ito.

Ang ingay at vibration na nabuo ng mga pares ng gear ay resulta ng dalawang pangunahing mechanical phenomena: impact excitation sa sandali ng pagdikit ng ngipin, at ang panaka-nakang pagkakaiba-iba sa paninigas ng mesh habang pumapasok at lumalabas ang mga ngipin. Ang mga spur gear, na may mga ngipin na magkakasabay sa buong lapad ng mukha nito, ay lumilikha ng biglaang, pabigla-bigla na paglo-load na nagdudulot ng high-frequency na vibration at ingay. Ang mga helical precision gear, sa kabilang banda, ay nagtatampok ng mga ngipin na pinuputol sa isang anggulo sa axis ng gear. Ang anggulong ito ay nagiging sanhi ng pagiging progresibo ng pagkakadikit ng ngipin—isang gumugulong, sliding contact na nagsisimula sa isang dulo ng ngipin at gumagalaw sa lapad ng mukha. Ang progresibong pakikipag-ugnayan na ito ay nag-aalis ng "hammering" na epekto ng sabay-sabay na pakikipag-ugnayan, na kapansin-pansing binabawasan ang mga puwersa ng epekto na nagdudulot ng ingay. Sa mga sumusunod na seksyon, susuriin namin ang hindi pangkaraniwang bagay na ito nang detalyado, binibilang ang mga benepisyo sa pamamagitan ng mga pangunahing parameter tulad ng ratio ng contact at transverse overlap, at tuklasin ang mga advanced na diskarte sa pagmamanupaktura na nagtitiyak na ang mga teoretikal na bentahe na ito ay maisasakatuparan sa pagsasanay.

Talaan ng mga Nilalaman

• 1. Ano ang Helical Precision Gears?
• 2. Bakit Nakakabawas sa Epekto ng Ingay ang Progressive Tooth Engagement?
• 3. Paano Nagagawa ng Mas Mataas na Overlap Ratio ang Smooth Torque Transmission?
• 4. Paano Pinaliit ng Katumpakan ng Paggawa ang Vibration Excitation?
• 5. Paano Napapahusay ng Pagpipilian ang Materyal at Paggamot sa Ibabaw?
• Mga Madalas Itanong (FAQ)
• Konklusyon

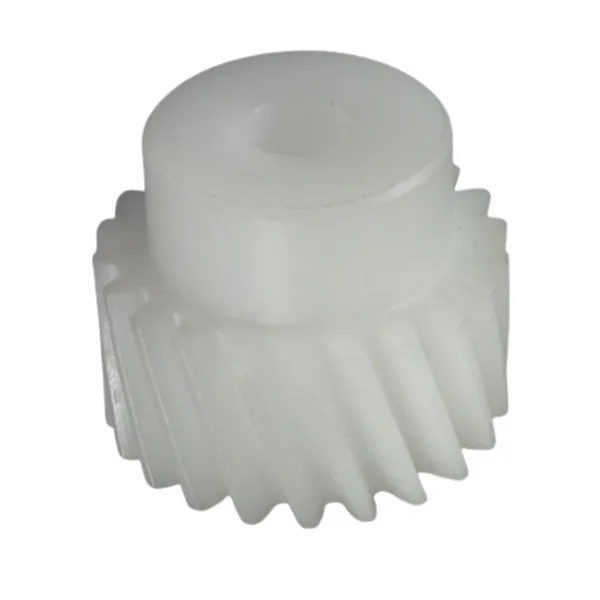

Ano ang Helical Precision Gears?

Upang maunawaan kung paano nakakamit ng mga helical precision gear ang kanilang superior na katangian ng ingay at vibration, kailangan muna nating magtatag ng isang malinaw na larawan kung ano ang mga ito at kung paano sila naiiba sa iba pang mga uri ng gear. Isipin ang isang karaniwang spur gear-ang mga ngipin ay tuwid at parallel sa axis ng pag-ikot ng gear. Kapag nag-mesh ang dalawang spur gear, ang mga ngipin ay sumasabay sa isang linya na umaabot sa buong lapad ng mukha ng magkabilang gear nang sabay-sabay. Ito ay isang "line contact" na nangyayari nang biglaan, na ang buong load ay inilapat sa isang iglap habang ang pares ng ngipin ay pumasok sa mesh. Ngayon isipin na kunin ang spur gear na iyon at pinutol ang mga ngipin nito sa isang anggulo sa axis, tulad ng mga thread sa isang turnilyo. Ito ay isang helical gear. Ang mga angled na ngipin ay lumilikha ng ganap na kakaibang engagement dynamic: sa halip na isang buong linya ng contact na biglang lumitaw, ang contact point ay magsisimula sa isang dulo ng ngipin at unti-unting gumagalaw sa lapad ng mukha habang umiikot ang gear.

Ang anggulo ng helix—karaniwang mula 8° hanggang 30° para sa karamihan ng mga pang-industriyang aplikasyon—ay ang pagtukoy ng geometric na parameter ng isang helical gear. Ang anggulong ito ay nagpapakilala ng isang makabuluhang kalamangan sa engineering: ang progresibong pagkakaugnay ng ngipin ay binabawasan ang rate ng aplikasyon ng pagkarga, pinaliit ang mga puwersa ng epekto na nagdudulot ng ingay at panginginig ng boses. Bukod dito, ang helical gear ay palaging mayroong higit sa isang pares ng ngipin na nakikipag-ugnayan sa anumang naibigay na sandali, na namamahagi ng load sa isang mas malaking lugar sa ibabaw at pinapakinis ang pangkalahatang torque transmission. Napakalaki ng mga benepisyong ito kaya naging default na pagpipilian ang mga helical precision gear para sa mga application kung saan ang kinis at tahimik na operasyon ay pinakamahalaga—mula sa mga automotive transmission at wind turbine hanggang sa robotics at precision na makinarya. Sa Raydafon, ang aming Precision Gear portfolio ay pinangungunahan ng mga helical na disenyo, na may mga helix na anggulo na na-optimize sa pamamagitan ng malawak na pagsubok para sa bawat partikular na application.

Gayunpaman, ang helical geometry ay nagpapakilala ng isang komplikasyon: ang mga angled na ngipin ay bumubuo ng isang axial thrust force na dapat pangasiwaan, kadalasan sa pamamagitan ng paggamit ng mga thrust bearings o sa pamamagitan ng paggamit ng double-helical (herringbone) na mga gear. Ang karagdagang kumplikadong ito ay isang maliit na presyong babayaran para sa mga dramatikong pagpapahusay sa ingay, panginginig ng boses, at kapasidad sa pagdadala ng load. Ang aming pabrika ay bumuo ng mga proprietary bearing na disenyo at mga configuration ng pabahay na epektibong namamahala sa mga thrust load na ito, na tinitiyak na ang aming helical precision gears ay naghahatid ng kanilang mga benepisyo nang hindi nakompromiso ang pagiging maaasahan ng system. Sa susunod na seksyon, titingnan natin ang "slow-motion" na pagkakadikit ng ngipin, na inihahambing ang impact dynamics ng spur at helical gears upang maunawaan ang mga pinagmulan ng kanilang mga pirma ng ingay.

Bakit Nakakabawas sa Epekto ng Ingay ang Progressive Tooth Engagement?

Upang pahalagahan ang epekto ng pagbabawas ng ingay ng mga helical gear, kailangan muna nating maunawaan ang mekanismo ng paggawa ng ingay sa mga spur gear. Isipin ang dalawang spur gear na nagme-meshing sa mataas na bilis. Habang umiikot ang mga gear, lumalapit ang isang pares ng ngipin sa pakikipag-ugnayan. Sa sandaling magkadikit ang mga nangungunang gilid, biglang na-load ang buong lapad ng mukha ng pares ng ngipin. Lumilikha ito ng matalim at pabigla-bigla na puwersa na kumakalat sa katawan ng gear at papunta sa sumusuportang istraktura. Ang salpok ay nag-uudyok sa malawak na spectrum ng mga frequency ng vibration, na marami sa mga ito ay nasa loob ng naririnig na saklaw. Ito ang pinagmumulan ng katangiang "whine" ng spur gears—ito ay, sa katunayan, ang tunog ng metal na tumatama sa metal, na paulit-ulit na libu-libong beses kada minuto. Ang enerhiya ng epektong ito ay nag-aambag din sa pagsusuot, pitting, at pagkapagod, na nagpapababa sa buhay ng serbisyo ng pares ng gear.

Ngayon isipin ang isang helical precision gear pair sa slow motion. Ang pagdikit ng ngipin ay hindi nagsisimula sa biglaang pakikipag-ugnay sa linya, ngunit sa isang puntong kontak sa isang sulok ng ngipin. Habang umiikot ang gear, ang contact point na ito ay gumagalaw nang pahilis sa lapad ng mukha, na sumusubaybay sa isang landas mula sa nangungunang gilid hanggang sa trailing edge. Isa itong proseso ng "rolling engagement" sa halip na "impact engagement." Ang load ay unti-unting inilalapat sa tagal ng engagement cycle, sa halip na kaagad. Ang unti-unting paggamit ng load na ito ay makabuluhang binabawasan ang peak force na ipinadala sa gear body, na kung saan ay binabawasan ang vibration amplitude at ang nagreresultang ingay. Ang aming pabrika ay nagsagawa ng malawak na paghahambing na pagsubok, at ang mga resulta ay pare-pareho: ang isang helical precision gear na may katumbas na laki at bilang ng ngipin ay karaniwang gumagawa ng 8-12 dB na mas kaunting ingay kaysa sa isang spur gear, na tumutugon sa pagbawas ng higit sa 80% sa nakikitang lakas.

Upang ilagay ito sa pananaw, isaalang-alang ang sumusunod na paghahambing ng mga pangunahing parameter ng pakikipag-ugnayan para sa spur at helical gears sa ilalim ng magkatulad na mga kondisyon sa pagpapatakbo. Ang mga halagang ito ay batay sa pagsubok na isinagawa sa aming pabrika gamit ang isang standardized test rig at isang pare-parehong hanay ng mga operating parameter (3,600 RPM, 50 N·m torque).

Ang dynamic na load factor, na ipinapakita sa talahanayan, ay isang sukatan kung gaano kalaki ang aktwal na load na lumampas sa nominal load dahil sa mga epekto ng epekto. Ang isang factor na 1.8 para sa spur gears ay nangangahulugan na ang mga ngipin ay nakakaranas ng halos dalawang beses sa puwersa na mahulaan sa pamamagitan ng simpleng static analysis—isang malaking kontribyutor sa pinabilis na pagkasira at pagkapagod. Ang pinababang dynamic na load factor ng helical gears ay nagpapaliwanag kung bakit hindi lamang sila tumatakbo nang mas tahimik ngunit mas tumatagal din. Sa Raydafon, idinisenyo namin ang aming mga produkto ng helical Precision Gear na may mga naka-optimize na anggulo ng helix para mabawasan ang mga dynamic na load para sa bawat partikular na application. Ito ay hindi isang isang sukat na angkop sa lahat na parameter; ang isang helix na anggulo na gumagana nang maayos para sa isang mababang bilis na aplikasyon ay maaaring suboptimal para sa isang mataas na bilis.

Paano Nagagawa ng Mas Mataas na Overlap Ratio ang Smooth Torque Transmission?

Ang progresibong pakikipag-ugnayan ng mga helical na ngipin ay kalahati lamang ng kuwento. Ang isa pa, pantay na mahalagang kadahilanan ay ang konsepto ng "overlap ratio" o "contact ratio," na sumusukat sa average na bilang ng mga pares ng ngipin na nagkakadikit sa anumang naibigay na sandali. Sa isang spur gear, ang contact ratio ay karaniwang nasa pagitan ng 1.3 at 1.6. Nangangahulugan ito na, sa karaniwan, isa lamang o isa at kalahating pares ng ngipin ang nagbabahagi ng load sa isang partikular na oras. Habang lumalabas ang isang pares ng ngipin sa mesh at pumapasok ang susunod na pares, mayroong isang maikling sandali kapag bumaba ang bilang ng mga ngipin sa contact, na nagiging sanhi ng pagbabago sa paninigas ng mesh. Ang pagbabagu-bagong ito ay isang pangunahing pinagmumulan ng vibration sa spur gear system—ang gear na "nanginginig" habang lumilipat ang load mula sa isang pares ng ngipin patungo sa susunod.

Ang isang helical precision gear, sa kabilang banda, ay may mas mataas na kabuuang ratio ng contact. Ito ay dahil ang kabuuang ratio ng contact ay ang kabuuan ng transverse contact ratio (kapareho ng isang spur gear) at ang overlap ratio, na ipinakilala ng helix angle. Ang overlap ratio ay ang axial overlap ng mga pares ng ngipin sa lapad ng mukha. Para sa isang mahusay na idinisenyong helical gear, ang overlap na ratio ay karaniwang 1.0 o mas mataas, ibig sabihin, ang kabuuang contact ratio ay kadalasang nasa hanay na 2.0 hanggang 2.5. Nangangahulugan ito na mayroong, sa karaniwan, dalawa hanggang dalawa-at-kalahating pares ng ngipin na nagkakadikit sa anumang naibigay na sandali. Ang load ay ibinahagi sa higit pang mga ngipin, at ang paglipat mula sa isang pares patungo sa susunod ay maayos dahil tinitiyak ng overlap na ang pumapasok na pares ay nagdadala na ng ilang load bago humiwalay ang papalabas na pares. Ang overlap na ito ay nag-aalis ng cyclical variation sa mesh stiffness na pangunahing pinagmumulan ng vibration sa spur gears.

Upang mailarawan ang pagkakaiba, isipin ang pagdadala ng mabigat na bagay gamit ang isang kamay laban sa dalawang kamay. Sa isang kamay, ang pagkarga ay puro, at anumang pagbabago sa pustura ay nakakagulo. Sa dalawang kamay, ang pag-load ay ibinabahagi, at ang paglipat ay makinis. Ang parehong prinsipyo ay nalalapat sa mga ngipin ng gear. Ang mas mataas na contact ratio ng helical precision gears ay nagreresulta sa isang mas malinaw na torque transmission na may mas mababang vibration amplitudes. Ito ay partikular na mahalaga sa mga high-speed na application kung saan kahit na ang maliit na torque fluctuation ay maaaring makapukaw ng mga resonance sa sumusuportang istraktura, na humahantong sa ingay at potensyal na pinsala. Ang aming pabrika ay bumuo ng isang proprietary tooth profile optimization algorithm na nag-maximize sa contact ratio para sa isang partikular na anggulo ng helix at lapad ng mukha, na tinitiyak na ang aming mga produkto ng Precision Gear ay naghahatid ng pinakamadaling posibleng paghahatid ng kuryente.

Ang pagbawas sa pagkakaiba-iba ng paninigas ng mesh, na ipinapakita sa huling hilera ng talahanayan, ay isang pangunahing tagapagpahiwatig ng potensyal ng vibration. Ang halos pare-parehong mesh stiffness ng isang helical precision gear ay nangangahulugan na ang gear pair ay gumaganap halos tulad ng isang solid coupling, na nagpapadala ng kapangyarihan nang maayos at tahimik. Ito ang dahilan kung bakit ang mga helical gear ay ang gustong pagpipilian para sa mga application na nangangailangan ng mataas na katumpakan at mababang ingay, tulad ng mga medikal na kagamitan sa imaging, aerospace actuator, at mga high-end na automotive transmission. Sa Raydafon Technology Group Co.,Limited, ipinagmamalaki namin ang aming sarili sa paggawa ng mga produkto ng Precision Gear na patuloy na nakakamit ang mga contact ratio na 2.4 o mas mataas, na tinitiyak na ang aming mga customer ay makikinabang sa pinakamadaling posibleng paghahatid ng kuryente.

Paano Pinaliit ng Katumpakan ng Paggawa ang Vibration Excitation?

Ang mga teoretikal na bentahe ng helical geometry—progresibong pakikipag-ugnayan at mataas na overlap na ratio—ay ganap lamang na maisasakatuparan kung ang mga gear ay ginawa nang may pambihirang katumpakan. Sa katunayan, ang mga error sa pagmamanupaktura ay kadalasang pangunahing pinagmumulan ng ingay at panginginig ng boses sa mga sistema ng gear, kahit na ang geometry ay perpekto ayon sa teorya. Ang isang helical precision gear na may bahagyang error sa pitch ng ngipin, isang runout sa bore, o isang profile deviation ay bubuo ng vibration anuman ang helix angle nito. Sa aming pabrika, namuhunan kami nang malaki sa pinakabagong mga teknolohiya sa pagmamanupaktura at inspeksyon ng gear upang matiyak na ang bawat Precision Gear na ginagawa namin ay nakakatugon sa mga pinakamahigpit na pagpapaubaya. I-explore ng seksyong ito ang mga kritikal na parameter ng pagmamanupaktura na tumutukoy sa ingay ng gear at performance ng vibration, at kung paano namin kinokontrol ang mga ito.

Ang pinaka-kritikal na parameter ay ang katumpakan ng profile ng ngipin. Ang theoretical involute profile ng isang gear tooth ay isang mathematically perfect curve na nagsisiguro ng pare-pareho ang velocity ratio. Sa katotohanan, ang bawat gear ay may ilang paglihis mula sa perpektong profile, na maaaring masukat gamit ang isang gear inspection machine. Ang paglihis na ito ay bumubuo ng error sa paghahatid-ang pagkakaiba sa pagitan ng aktwal at teoretikal na posisyon ng output shaft. Ang error sa paghahatid ay ang pangunahing pinagmumulan ng vibration sa mga pares ng gear: habang umiikot ang gear, ang iba't ibang pagkakadikit ng ngipin ay nagiging sanhi ng pagpapabilis at pagbagal ng output shaft, na bumubuo ng mga puwersa ng acceleration na nagpapasigla sa vibration. Gumagamit ang aming pabrika ng high-precision CNC gear grinding machine na makakamit ang mga profile deviations na mas mababa sa 5 micrometers (µm), na mahalaga para sa high-speed, low-noise applications.

Ang isa pang kritikal na kadahilanan ay ang katumpakan ng pitch ng ngipin. Kung ang pagitan ng mga ngipin ay hindi perpektong pare-pareho, ang pares ng gear ay makakaranas ng paikot na "pag-uutal" habang ito ay umiikot, na nagbubunga ng ingay sa dalas ng pag-meshing ng ngipin at mga harmonika nito. Ang aming proseso ng paggiling ay kinokontrol upang matiyak na ang pinagsama-samang error sa pitch sa isang buong pag-ikot ay mas mababa sa 10 µm. Katulad nito, ang runout ng gear bore—ang eccentricity ng center ng gear na nauugnay sa axis ng pag-ikot nito—ay maaaring magdulot ng once-per-revolution vibration na partikular na mahirap i-filter. Kinokontrol namin ang bore runout sa loob ng 5 µm para sa aming mga high-precision na gear. Ipinapakita ng sumusunod na talahanayan ang mga karaniwang pagpapaubaya sa pagmamanupaktura na pinapanatili namin para sa aming mga produkto ng Precision Gear, kasama ang epekto ng paglampas sa mga pagpapaubaya na ito sa ingay at vibration.

Higit pa sa mga geometric tolerance na ito, ang pang-ibabaw na pagtatapos ng mga ngipin ng gear ay pantay na mahalaga. Ang isang magaspang na ibabaw, kahit na tumpak sa geometriko, ay bubuo ng ingay na dulot ng friction at micro-pitting. Ang aming proseso ng paggiling ay sinusundan ng isang superfinishing na hakbang, na binabawasan ang pagkamagaspang sa ibabaw hanggang sa ibaba ng 0.4 µm Ra. Hindi lamang nito binabawasan ang ingay ngunit pinapabuti din nito ang tibay ng gear sa pamamagitan ng pagbabawas ng mga konsentrasyon ng stress sa ibabaw. Gumagamit din kami ng mga advanced na diskarte sa inspeksyon, tulad ng mga coordinate measuring machine (CMM) at gear analyzer, upang i-verify ang bawat kritikal na dimensyon bago maaprubahan ang isang gear para sa kargamento. Ang pangakong ito sa katumpakan ang dahilan kung bakit namumukod-tangi ang aming mga produkto ng Precision Gear sa mga hinihinging aplikasyon.

Paano Napapahusay ng Pagpipilian ang Materyal at Mga Paggamot sa Ibabaw?

Habang ang geometry at katumpakan ng pagmamanupaktura ay ang mga pangunahing determinant ng ingay at vibration ng gear, ang mga materyal na katangian ng gear mismo ay gumaganap ng isang mahalagang papel sa pamamasa ng vibration na nabuo. Hindi lahat ng bakal ay nilikhang pantay pagdating sa vibration damping. Ang kapasidad ng pamamasa ng isang materyal ay ang kakayahang sumipsip ng mekanikal na enerhiya at mawala ito bilang init, sa halip na ipadala ito bilang vibration. Para sa mga gears, ang mas mataas na kapasidad ng pamamasa ay binabawasan ang amplitude ng vibration na ipinadala sa pabahay at sa nakapalibot na istraktura, na nagreresulta sa mas tahimik na operasyon. Sa Raydafon Technology Group Co., Limited, nagsagawa kami ng malawak na pananaliksik sa mga epekto ng pagpili ng materyal at paggamot sa init sa pagganap ng ingay at panginginig ng boses ng aming mga produkto ng Precision Gear.

Ang cast iron, halimbawa, ay may mahusay na kapasidad sa pamamasa dahil sa graphite microstructure nito, na sumisipsip ng vibrational energy. Gayunpaman, ang cast iron ay may mas mababang lakas at wear resistance kaysa sa bakal, na ginagawa itong hindi angkop para sa high-load, high-speed application. Para sa mga application ng Precision Gear, karaniwang gumagamit kami ng mga de-kalidad na bakal na haluang metal gaya ng 8620, 9310, o 17CrNiMo6. Ang mga bakal na ito ay naka-carburize at pinatigas upang makamit ang isang hard, wear-resistant case habang pinapanatili ang isang matigas, impact-resistant na core. Ang hardness ng case ay karaniwang 58-62 HRC, habang ang core hardness ay 30-40 HRC. Ang dual-phase na istrakturang ito ay nagbibigay ng magandang balanse ng wear resistance, fatigue strength, at damping capacity.

Ang isa pang diskarte sa pagpapahusay ng pamamasa ay sa pamamagitan ng paggamit ng mga pang-ibabaw na paggamot. Ang aming mga produkto ng Precision Gear ay madalas na sumasailalim sa shot peening, isang proseso kung saan ang maliliit na bakal o ceramic na particle ay sumasabog sa mga ibabaw ng ngipin ng gear. Ang shot peening ay lumilikha ng isang kapaki-pakinabang na compressive residual stress layer sa ibabaw, na nagpapabuti sa lakas ng pagkapagod at binabawasan din ang vibration. Ang mga pagbabago sa ibabaw na ipinakilala sa pamamagitan ng shot peening ay lumilikha ng bahagyang "kagaspangan" sa isang mikroskopikong sukat na maaaring kumilos bilang isang vibration damper sa pamamagitan ng pagsipsip ng ilan sa vibrational energy. Sa aming pagsubok, ang mga shot-peened na gear ay nagpapakita ng 5-8% na pagbawas sa vibration amplitude kumpara sa mga hindi pa napeened na gear ng parehong geometry at materyal, lahat ng iba ay pantay.

Bilang karagdagan sa shot peening, nag-aalok din ang aming pabrika ng hanay ng mga espesyal na coatings sa ibabaw para sa aming mga produkto ng Precision Gear. Ang mga coatings na ito, tulad ng diamond-like carbon (DLC) o tungsten carbide, ay maaaring mabawasan ang friction at wear, na nagpapababa sa pagbuo ng high-frequency na ingay. Ang mga gear na pinahiran ng DLC, sa partikular, ay ipinakita upang bawasan ang spectrum ng ingay ng vibration ng hanggang 3 dB(A) sa mga high-speed na application. Ang kumbinasyon ng na-optimize na pagpili ng materyal, paggamot sa init, at paggamot sa ibabaw ay isang mahusay na diskarte sa pagbabawas ng ingay at vibration ng gear na umaakma sa mga geometric na bentahe ng helical na ngipin. Maaaring irekomenda ng aming engineering team ang pinakamainam na kumbinasyon ng materyal at paggamot para sa iyong partikular na aplikasyon, batay sa kinakailangang pagkarga, bilis, at mga kondisyon sa kapaligiran.

Mga Madalas Itanong (FAQ)

Tanong 1: Ano ang karaniwang pagbabawas ng ingay kapag lumilipat mula sa spur patungo sa helical precision gears?

Sagot: Ang pagbabawas ng ingay ay depende sa mga partikular na kundisyon ng pagpapatakbo, ngunit sa aming malawak na pagsubok, ang isang helical precision gear ay karaniwang nakakakuha ng 8-12 dB(A) na pagbaba sa sound pressure level kumpara sa isang katumbas na spur gear. Ito ay tumutugma sa isang perceived loudness reduction na 80-90 percent, dahil ang tainga ng tao ay nakakakita ng 10 dB na pagbawas bilang halos kalahati ng volume. Ang pagbawas ay pinaka-binibigkas sa mas mataas na bilis kung saan ang impact excitation ng spur gears ay pinakamalubha.

Tanong 2: Ang mas malaking anggulo ng helix ay palaging nakakabawas ng ingay at panginginig ng boses?

Sagot: Hindi naman. Habang pinapataas ng mas malaking anggulo ng helix ang overlap ratio at pinapakinis ang pakikipag-ugnayan, bumubuo rin ito ng mas mataas na axial thrust forces na maaaring magdulot ng karagdagang vibration at nangangailangan ng mas matibay na bearings. Mayroong pinakamainam na anggulo ng helix para sa bawat aplikasyon na nagbabalanse ng pagbabawas ng ingay sa kapasidad ng tindig. Gumagamit ang aming engineering team sa Raydafon Technology Group Co.,Limited ng mga advanced na tool sa simulation upang matukoy ang pinakamainam na anggulo ng helix para sa iyong mga partikular na kondisyon ng operating. Para sa karamihan ng mga pang-industriya na aplikasyon, ang isang helix na anggulo sa pagitan ng 15° at 25° ay nagbibigay ng mahusay na balanse ng maayos na operasyon at mapapamahalaang thrust load.

Tanong 3: Paano nakakaapekto ang pagbabago ng profile ng ngipin ng gear sa ingay ng isang helical precision gear?

Sagot: Ang pagbabago sa profile ng ngipin, tulad ng tip relief at lead crowning, ay kadalasang inilalapat sa helical gears upang mabayaran ang elastic deflection ng mga ngipin sa ilalim ng load. Pinipigilan nito ang pagdikit sa gilid at tinitiyak na ang load ay naipamahagi nang pantay-pantay sa ibabaw ng ngipin, na nakakabawas sa excitement ng high-frequency vibration. Gumagamit ang aming pabrika ng espesyal na software sa pagbabago ng profile upang idisenyo ang pinakamainam na pagbabago sa ngipin para sa bawat application ng Precision Gear. Kahit na ang isang maliit na pagbabago ng 5-10 micrometers ay maaaring magkaroon ng kapansin-pansing epekto sa pagbabawas ng ingay ng gear at pagpapahaba ng buhay ng pagkapagod.

Tanong 4: Ano ang pagkakaiba sa pagitan ng ingay ng gear at vibration ng gear, at bakit naka-link ang mga ito?

Sagot: Ang vibration ng gear ay ang mekanikal na oscillation ng gear at ang sumusuportang istraktura nito, habang ang ingay ng gear ay ang naririnig na tunog na nabuo sa pamamagitan ng pagpapadala ng mga vibrations sa pamamagitan ng hangin. Ang dalawa ay direktang naka-link: lahat ng ingay ng gear ay sanhi ng vibration. Ang vibration ay nagmumula sa gear mesh dahil sa transmission error, impact, o friction, at pagkatapos ay ipinapadala sa pamamagitan ng mga gear shaft at bearings patungo sa housing, na nagpapalabas ng tunog. Upang mabawasan ang ingay ng gear, kailangan muna nating bawasan ang vibration ng gear sa pamamagitan ng pagpapabuti ng kinis ng mesh.

Tanong 5: Maaari bang gamitin ang mga helical precision gear sa high-torque, low-speed application, o angkop lang ba ang mga ito para sa high-speed na paggamit?

Sagot: Ang mga helical precision gear ay pantay na angkop para sa high-torque, low-speed application gaya ng crane hoists at conveyor drive. Sa mga application na ito, ang pagbawas sa ingay at panginginig ng boses ay nagpapabuti sa ginhawa ng operator at binabawasan ang panganib ng pagkasira ng istruktura. Gayunpaman, ang mga puwersa ng axial thrust ay naroroon pa rin at dapat pangasiwaan ng naaangkop na mga bearings. Gumagawa ang aming pabrika ng mga produkto ng Precision Gear para sa malawak na hanay ng mga kumbinasyon ng torque at bilis, at maaari naming irekomenda ang pinakamainam na anggulo ng helix at geometry para sa iyong partikular na aplikasyon, kung high-speed, high-torque, o pareho.

Konklusyon

Ang pagbabawas ng ingay at vibration sa helical precision gears ay resulta ng isang maingat na coordinated interplay ng geometry, manufacturing precision, at material science. Ang progressive tooth engagement ng helical teeth ay nag-aalis ng impact hammering ng spur gears; ang mataas na overlap ratio ay nagpapakinis ng torque transmission at binabawasan ang mga pagkakaiba-iba ng mesh stiffness; ang hinihingi na pagpapaubaya sa pagmamanupaktura ay nagpapaliit ng error sa paghahatid; at ang materyal at mga pang-ibabaw na paggamot ay nagpapahina sa natitirang vibration. Sa Raydafon Technology Group Co.,Limited, pinagkadalubhasaan ng aming pabrika ang interplay na ito sa loob ng mga dekada ng karanasan, na gumagawa ng mga produkto ng Precision Gear na naghahatid ng pambihirang kinis at katahimikan sa mga pinaka-hinihingi na aplikasyon.

Kung naghahangad kang bawasan ang ingay at panginginig ng boses sa iyong mga gear-driven system, iniimbitahan ka naming makipag-ugnayan sa aming team ng mga engineer. Nag-aalok kami ng komprehensibong hanay ng mga helical precision gear, na iniayon sa iyong partikular na mga kinakailangan sa pagpapatakbo. Ang aming pabrika ay nilagyan ng pinakabagong teknolohiya sa paggiling at inspeksyon ng gear, at ang aming mga inhinyero ay may kadalubhasaan na magrekomenda ng pinakamainam na kumbinasyon ng disenyo, materyal, at paggamot para sa iyong aplikasyon.Makipag-ugnayan sa Raydafon Technology Group Co., Limited ngayonupang talakayin ang iyong mga kinakailangan sa Precision Gear at tuklasin kung paano ka namin matutulungan na makamit ang mas tahimik, mas maayos, at mas maaasahang paghahatid ng kuryente.
