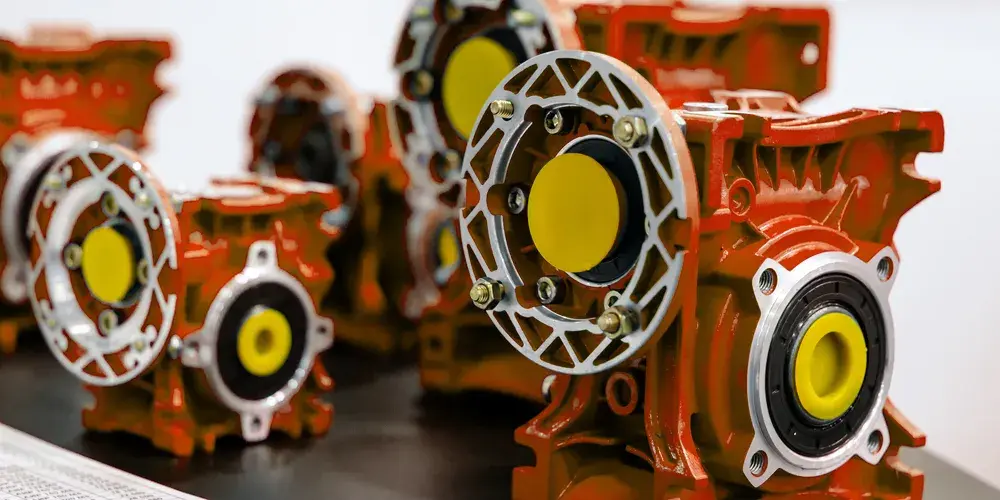

Worm gearbox

Raydafon, Ang mataas na kalidad na pabrika ng worm ng China, tumpak na tumutugma sa mga pangangailangan ng iba't ibang kagamitan at ang iyong unang pagpipilian para sa paghahanap ng isang maaasahang tagagawa at tagapagtustos. Nagbibigay kami ng matatag na kalidad at makatwirang suporta sa presyo, at malawakang ginagamit sa packaging ng pagkain, nagbibigay ng makinarya, makinarya sa paggawa ng kahoy, kagamitan sa agrikultura at iba pang mga sitwasyon.

Ang Raydafon ay nakatuon sa pag -optimize ng istruktura at pagpapabuti ng pagganap ng mga reducer ng gear ng gear. Ang mga produkto ay gumagamit ng isang-piraso na mataas na lakas na haluang metal na aluminyo o pabahay ng bakal na bakal, na kung saan ay malakas at lumalaban sa kaagnasan at angkop para sa mga kumplikadong kondisyon sa pagtatrabaho na may mataas na kahalumigmigan, mataas na alikabok o madalas na panginginig ng boses. Ang panloob na gear ng bulate ay gawa sa haluang metal na tanso na may mataas na pagganap, na sinamahan ng de-kalidad na haluang metal na bakal na bulate, at pagkatapos ng pag-agaw ng katumpakan at paggamot ng init, ang meshing ay makinis, ang ingay ay mababa, ang kahusayan ng paghahatid ay mataas, at ang mababang operasyon ng temperatura ay pinananatili sa ilalim ng patuloy na mga kondisyon ng pagtatrabaho, na nagpapalawak ng buhay ng serbisyo ng buong makina.

Upang mapagbuti ang pagiging maaasahan ng produkto, ang bawat gearbox ng Raydafon ay sumasailalim sa walang-load na pagsubok na pagsubok, pagsubok ng seal seal sealing at pagsubok sa contact sa ibabaw ng ngipin bago umalis sa pabrika upang matiyak na walang pagtagas ng langis, walang ingay, at walang error sa pagpupulong. Ang bahagi ng pagpapadulas ay gumagamit ng mataas na pagganap na synthetic grasa o langis ng gear upang umangkop sa nagtatrabaho na kapaligiran ng -20 ℃ hanggang +80 ℃. Ang ilang mga modelo ay maaaring nilagyan ng isang balbula ng paghinga upang mapalawak ang buhay ng selyo at mabawasan ang dalas ng pagpapanatili.

Ang aming gearbox ng bulate ay hindi lamang naghahain ng iba't ibang mga tagagawa ng makinarya at kagamitan, ngunit din ay malawak na nai -export sa Europa, Amerika, Timog Silangang Asya, Gitnang Silangan at iba pang mga lugar, na nagbibigay ng matatag na mga solusyon sa paghahatid para sa mga pandaigdigang customer. Si Raydafon ay palaging sumunod sa prinsipyo ng "mas maaasahang paghahatid at mas mahusay na serbisyo" at patuloy na nagpapabuti sa mga pamantayan ng produkto at bilis ng pagtugon sa serbisyo.

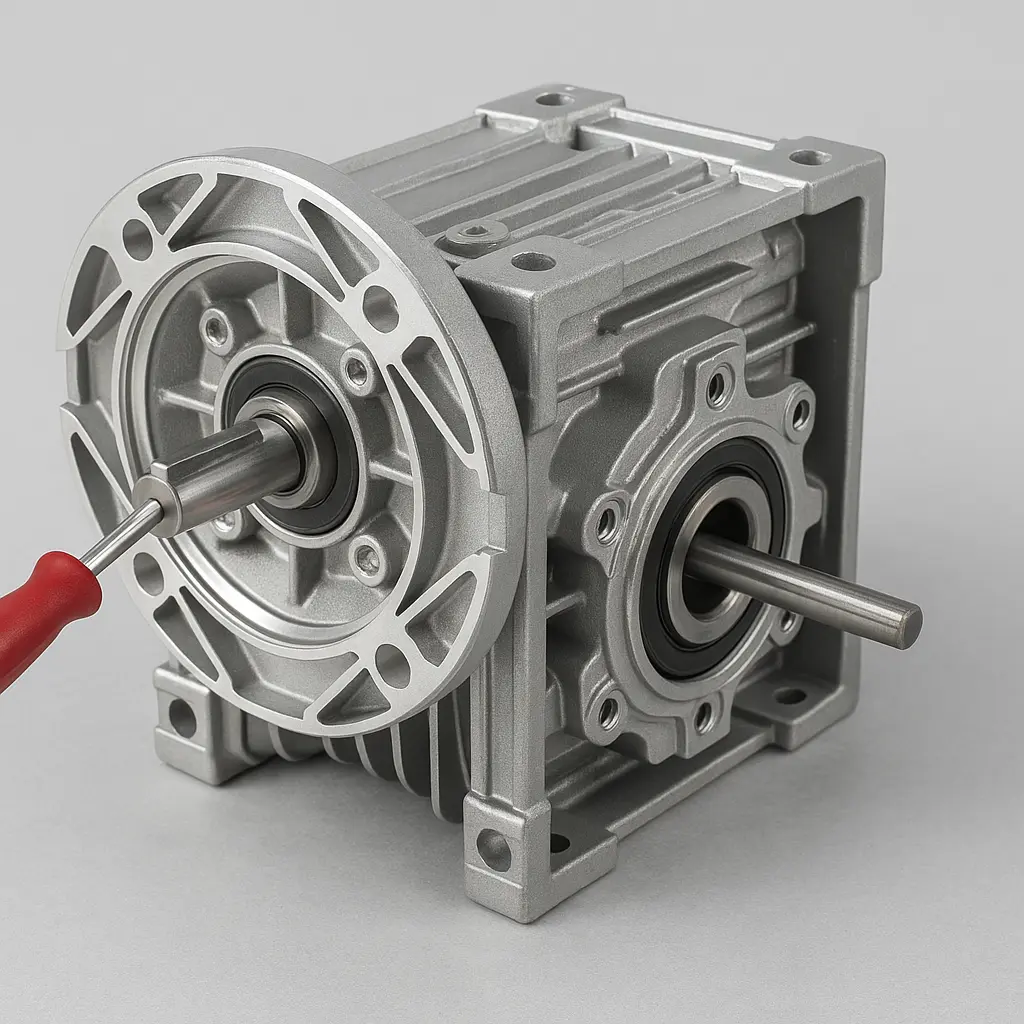

Paano ayusin ang backlash sa Worm gearbox

Sa sistema ng paghahatid ng worm gear reducer, ang laki ng backlash ay direktang nauugnay sa katatagan ng operating, kahusayan ng paghahatid at buhay ng serbisyo ng kagamitan. Ang tinaguriang backlash ay tumutukoy sa maliit na agwat na dapat na nakalaan sa pagitan ng dalawang ibabaw ng ngipin upang maiwasan ang pagkagambala at matiyak ang makinis na pag-iwas kapag ang bulate at ang worm wheel ay nakakagulat. Ang gearbox ng bulate na ginawa ni Raydafon ay tiyak na nababagay bago umalis sa pabrika, ngunit ang mga pagbabago sa backlash ay hindi maiiwasan sa panahon ng pangmatagalang paggamit o muling pag-install, kaya kinakailangan na makabisado ang tamang pamamaraan ng pagsasaayos.

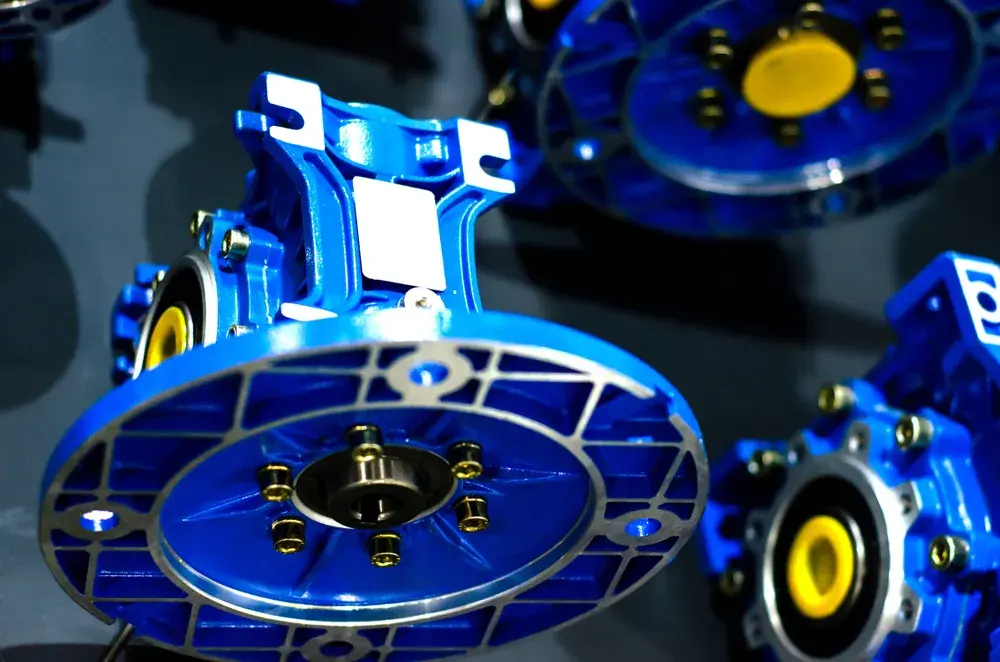

Bago ayusin ang backlash, tiyakin muna na ang reducer ay nasa isang estado ng power-off at ang pag-load ay ganap na na-load upang maiwasan ang anumang panganib sa pag-ikot. Linisin ang ibabaw ng reducer bago mag -disassembly upang matiyak na maayos ang proseso ng pagsasaayos. Para sa NMRV Series worm gearAng mga reducer na karaniwang ginagamit ng Raydafon, ang disenyo ng istruktura nito ay isinasaalang-alang ang kaginhawaan ng pagsasaayos ng on-site. Karamihan sa mga modelo ay may isang eccentric input shaft seat o mekanismo ng flange preload, na maaaring makamit ang pinong pagsasaayos ng backlash sa pamamagitan ng simpleng operasyon.

Sa tiyak na proseso ng operasyon, karaniwang kinakailangan upang paluwagin ang pag -aayos ng mga bolts ng worm shaft sa dulo ng pag -input, at baguhin ang lalim ng meshing ng bulate at ang worm wheel sa pamamagitan ng pag -aayos ng posisyon ng eccentric na manggas o upuan ng tindig. Ang distansya ng axial sa pagitan ng dalawa ay maaari ring maayos sa pamamagitan ng pagbabago ng kapal ng gasket sa gilid ng input shaft o ang worm wheel side. Ang ganitong uri ng istraktura ay karaniwang maaaring patatagin ang clearance ng gilid sa pagitan ng 0.08 at 0.15mm sa pamamagitan ng control control, tinitiyak ang parehong mahusay na kahusayan ng meshing at hindi masyadong masikip upang maging sanhi ng jamming o nadagdagan na pagsusuot.

Matapos makumpleto ang pagsasaayos, ang isang kumpletong walang pag-load ng pagsubok ay dapat isagawa upang kumpirmahin na walang hindi normal na ingay, panginginig ng boses o pagtaas ng temperatura, at pagkatapos ay dapat isagawa ang isang buong pagsubok. Lalo na mahalaga na tandaan na ang clearance ng gilid ay hindi maaaring ayusin nang masikip, kung hindi man ito ay magiging sanhi ng malaking pagtakbo sa pagtakbo, malubhang pag -init ng ibabaw ng ngipin, at kahit na maagang pinsala. Kung ang side wear ng gear ay malubha, o ang tindig ay maluwag, ang kahon ay deformed, atbp. Sa panahon ng proseso ng pagsasaayos, dapat itong itigil at ang mga bahagi ay dapat mapalitan o ang suporta sa teknikal ng tagagawa ay dapat makipag -ugnay.

Ang lahat ng mga gearbox ng raydafon worm ay pumasa sa deteksyon ng contact sa ibabaw ng contact at mga pagsubok na walang pag-load bago iwanan ang pabrika upang matiyak na ang clearance ng pares ng gear ay nasa pinakamahusay na kondisyon. Nagbibigay din kami ng mga gumagamit ng detalyadong mga tagubilin para sa paggamit at pagpapanatili ng mga gabay. Kung ang mga gumagamit ay nakatagpo ng mga paghihirap sa pagsasaayos sa site, maaari kaming magbigay ng malayong tulong sa teknikal, kabilang ang gabay sa video o mga serbisyo sa pagsusuri ng istruktura ng pagguhit. Salamat sa makatuwirang istraktura at mataas na pamantayan sa pagpupulong, ang mga produkto ni Raydafon ay nagpakita ng mahusay na katatagan ng paghahatid sa maraming kagamitan sa automation, paghahatid ng makinarya, at makinarya ng packaging, at maaaring mapanatili ang tumpak na tugon kahit na sa ilalim ng kumplikado o high-frequency start-stop na mga kondisyon. Ang wastong pag-aayos ng clearance ng gilid ay isang mahalagang kinakailangan para matiyak ang pangmatagalang matatag na operasyon ng kagamitan. Kung mayroon kang higit pang mga teknikal na katanungan tungkol sa istraktura ng produkto o pag-install ng on-site, mangyaring huwag mag-atubiling makipag-ugnay sa Raydafon Technical Team, at magbibigay kami ng napapanahong at propesyonal na suporta.

Paano makalkula ang ratio ng gearbox ng bulate

Kapag pumipili o nagdidisenyo aWorm gearbox, ang pagkalkula ng ratio ng paghahatid (i.e., ratio ng pagbawas) ay isa sa mga pangunahing mga parameter. Bilang isang propesyonal na tagagawa ng reducer ng gear gear, inirerekomenda ni Raydafon na tumpak mong master ang parameter na ito bago pumili ng isang modelo upang matiyak na ang bilis ng output at metalikang kuwintas ay nakakatugon sa mga aktwal na pangangailangan.

Ang paraan ng pagkalkula ng ratio ng paghahatid para sa isang reducer ng gear gear ay napaka -direkta, at ang pangunahing pormula nito ay:

Ratio ng paghahatid = bilang ng mga ngipin ng gulong ng bulate ÷ bilang ng mga ulo ng bulate

Kabilang sa mga ito, ang bilang ng mga ngipin ng gulong ng bulate ay karaniwang minarkahan sa produkto ng produkto o teknikal na pagguhit, at ang mga karaniwang halaga ay 30, 40, 50, 60, atbp; Ang bilang ng mga ulo ng bulate ay karaniwang 1 o 2, na nagpapahiwatig kung gaano karaming mga ngipin ang gulong ng bulate na umiikot sa bawat pagliko ng bulate.

Halimbawa, kung ang gulong ng bulate ay may 40 ngipin at ang bulate ay walang solong ulo (1 ulo), ang ratio ng paghahatid ay:

40 ÷ 1 = 40, iyon ay, ang bilis ng output ay 1/40 ng bilis ng pag -input.

Kung ang bulate ay doble (2 ulo), pagkatapos ay may parehong bilang ng mga ngipin ng gear gear, ang ratio ng paghahatid ay:

40 ÷ 2 = 20, ang epekto ng pagkabulok ay nabawasan ng kalahati, ngunit ang bilis ng output ay nadagdagan.

Sa aktwal na serye ng produkto ng Raydafon, nagbibigay kami ng iba't ibang mga standard na ratios ng bilis mula sa I = 7.5 hanggang I = 100 upang matugunan ang mga kinakailangan sa bilis at metalikang kuwintas sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho. Ang ilang mga modelo ay sumusuporta din sa mga kumbinasyon ng multi-yugto upang makamit ang isang mas malaking output ng ratio ng paghahatid, tulad ng 40: 1 sa unang yugto at 5: 1 sa ikalawang yugto, at ang kabuuang ratio ng paghahatid ay maaaring umabot sa 200: 1.

Kapansin -pansin na sa aktwal na paggamit, bilang karagdagan sa ratio ng paghahatid, ang mga kadahilanan tulad ng output metalikang kuwintas, pagkawala ng kahusayan at pag -ikot ng pagtatrabaho ay dapat ding isaalang -alang nang komprehensibo. Kung ang ratio ng pagbawas ay masyadong malaki, ang kahusayan ay bababa at ang dami ay tataas; Kung ito ay napakaliit, ang output metalikang kuwintas ay hindi sapat at ang pag -load ay hindi maaaring itulak.

Mabilis na inirerekomenda ni Raydafon ang naaangkop na modelo ng kombinasyon ng modelo at bilis ng ratio batay sa lakas ng pag -input, bilis ng operating, mga katangian ng pag -load at iba pang mga parameter na ibinigay ng customer. Ang aming pangkat ng teknikal ay maaaring magbigay ng kumpletong mga serbisyo sa pagkalkula ng pagpili upang matiyak na nakamit ng kagamitan ang inaasahang pagganap sa aktwal na operasyon. Kung mayroon kang anumang mga katanungan tungkol sa pagkalkula ng ratio ng bilis o pagtutugma ng produkto, mangyaring huwag mag -atubiling makipag -ugnay kay Raydafon para sa suporta sa teknikal at na -customize na mga mungkahi.
