WPDA Series Worm Gearbox
  • WPDA Series Worm GearboxWPDA Series Worm Gearbox
  • WPDA Series Worm GearboxWPDA Series Worm Gearbox

WPDA Series Worm Gearbox

WPDA Series Worm Gearboxes — 13 laki ng frame (40–250), ratios 5:1 hanggang 100:1, output torque 15–2,500 N·m, input power 0.12–15 kW, IP65 cast iron housing na may forced lubrication. Ang gulong ng uod ay pinapatay at giniling sa HRC 58–62; pinapanatili ng double-lip seal ang alikabok ng harina, field silt at washdown na tubig sa labas ng gear cavity. Available ang foot, flange at hollow-shaft mounting, at ang output shaft ay maaaring makina upang tumugma sa iyong kasalukuyang motor. Ipadala ang iyong input power, kinakailangang ratio at motor flange — nagbabalik kami ng katugmang frame, dimensional na drawing at factory-direct quote sa loob ng 24 na oras.
4050607080100120135147155175200250

WPDA Series Worm Gearboxes — Ratio 5:1 hanggang 100:1, 15–2,500 N·m, IP65 Cast Iron Pabahay

Kung ikaw ay kumukuha ng worm reducer para sa isang mixer, conveyor, packing line o farm implement, ang tatlong numero na magpasya kung ito ay akma ay ratio, output torque at motor flange. Ang serye ng WPDA ay sumasaklaw sa lahat ng tatlo sa labintatlo laki ng frame mula 40 hanggang 250, na may input power mula 0.12 kW hanggang 15 kW at isang cast iron housing na mayroong IP65 sa ilalim paghuhugas at alikabok. Hinahayaan ka ng mga talahanayan sa ibaba na itugma ang isang frame sa iyong tungkulin nang hindi nagbubukas ng catalogue.

Snapshot ng Pagtutukoy

  • Mga laki ng frame40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Lakas ng input0.12 kW – 15 kW
  • Pagbawas ratio5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Output metalikang kuwintas15 N·m – 2,500 N·m
  • PabahayHigh-strength cast iron, impact at deformation resistant
  • Gulong ng uodNapatay at dinurog, ibabaw ng ngipin HRC 58–62
  • ProteksyonIP65 — double-lip seal plus dustproof skeleton oil seal
  • Pag-mountPaa, flange o guwang na baras; output shaft machined sa iyong motor
  • LubricationSapilitang lubrication circuit, sump sa ibaba 60 °C sa 24/7 duty

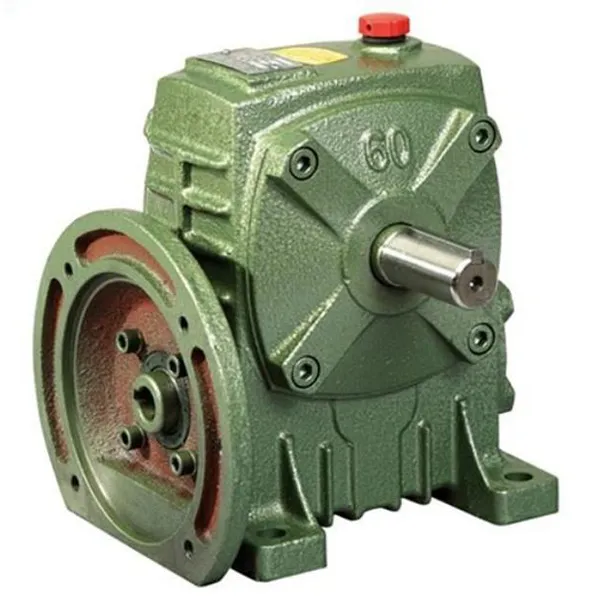

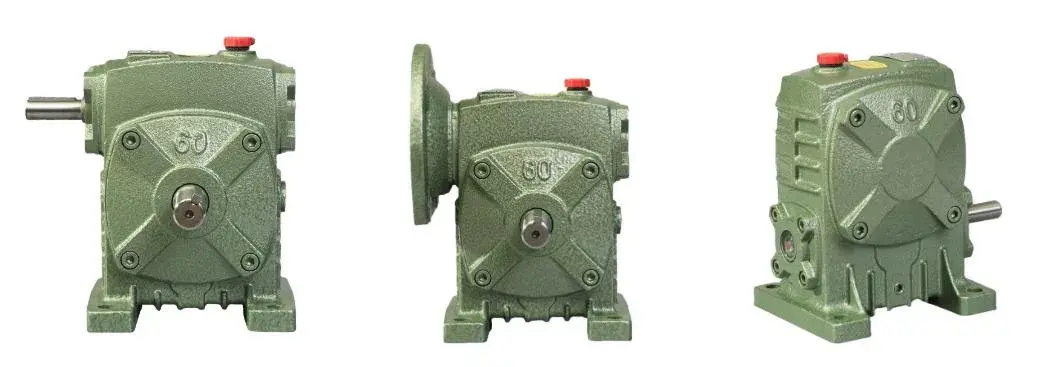

WPDA Series Worm Gearboxes — cast iron housing worm reducer

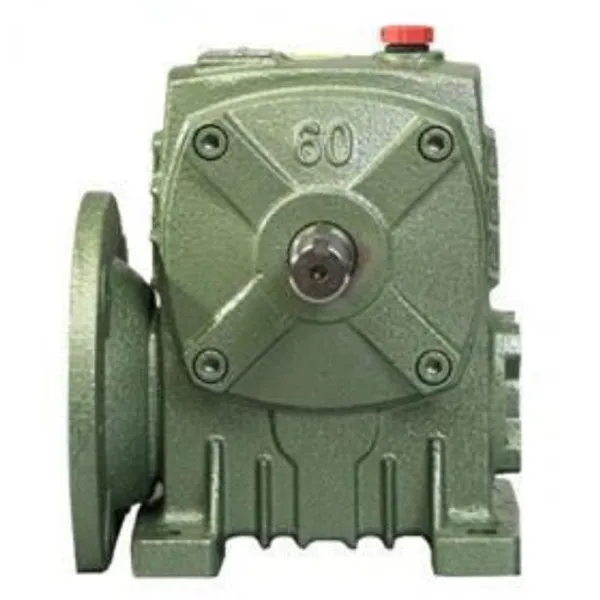

WPDA worm gearbox — cast iron housing, flange-mounted input, hollow o solid output shaft.

Kung saan Nababagay ang WPDA

Pagproseso at Paghahalo ng Pagkain

Hawak ng self-locking ang paddle kapag huminto ang motor

Ang isang 40:1 ratio sa WPDA-70 ay nagbibigay-daan sa isang malaking kapasidad na paghahalo ng sagwan na magsimula sa ilalim ng pagkarga nang walang pagtigil. kailan huminto ang linya, pinipigilan ng self-locking worm geometry ang paddle na bumaba sa ilalim ng sarili nitong timbang. Ang pinipigilan ng double-lip seal ang alikabok ng harina mula sa langis, kaya ang agwat ng serbisyo ay gumagalaw sa humigit-kumulang anim na buwan.

Wastewater at Pag-uuri

Cast iron housing at double-lip seal laban sa kahalumigmigan

Sa isang planta ng dumi sa alkantarilya o pag-uuri ng basura, ang pagtagas ng langis sa isang sira na lip seal ay siyang nakamamatay sa mga bearings. Ang WPDA-100 gumagamit ng rust-proof cast iron housing at double-lip seal; sinusukat ang operating ingay na bumaba mula sa paligid 80 dB hanggang 62 dB, na mahalaga sa mga night shift sa mga residential zone.

Makinarya sa Agrikultura

60:1 ratio triple drum torque sa isang harvester

Sa isang pinagsamang threshing drum, ang isang 60:1 WPDA-80 ay nagtataas ng motor torque nang halos tatlong beses at pinapahusay ang threshing kahusayan ng halos 25%. Ang guwang na baras ay naka-mount nang diretso sa umiiral na drive shaft, kaya ang frame ay hindi nangangailangan ng muling pag-machining. Pinapanatili ng IP65 ang field silt at ulan mula sa cavity ng gear.

Logistics at Lifting

Ang layout ng right-angle ay nakakatipid ng 30 % ng espasyo sa pag-install

Sa mga automated sorting lines at lifting platform, ang right-angle worm layout ay nagbibigay-daan sa motor na maupo sa tabi ang hinimok na baras sa halip na sa likod nito. Ang 25:1 WPDA-60 ay nagbibigay ng sapat na pagpoposisyon para sa pag-uuri ng parsela walang servo. Maaaring i-machine ang mga output shaft upang tumugma sa mga imported na motor, na iniiwasan ang isang buong transmission magpalit. Tingnan angWP Series worm gearboxsaklaw para sa mas mababang ratio na mga tungkulin.

Talahanayan ng Pagpili — Power, Ratio at Timbang

Mabilis na sanggunian sa laki ng frame — nominal na kapangyarihan at bigat ng input
Sukat Input Power (kW) Saklaw ng Ratio Timbang (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Ang output torque ay sumasaklaw ng 15 N·m sa laki na 40 hanggang 2,500 N·m sa laki na 250. Kung ang iyong tungkulin ay nangangailangan ng ratio sa labas ng siyam karaniwang mga hakbang, humingi ng pinakamalapit na pares at kukumpirmahin namin ang aktwal na bilis ng output at metalikang kuwintas.

Mga Dimensyon ng Pag-install — Mga Sukat ng Frame 40 hanggang 250

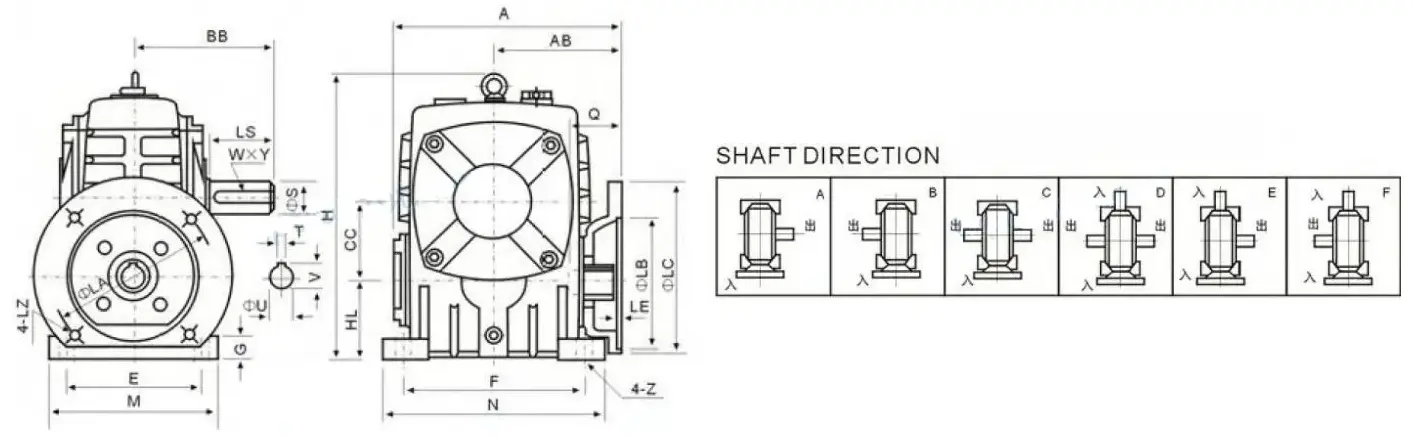

Mga sukat ng pag-mount (mm) — A, AB, BB, H, HL, flange LA/LB/LC, input hole Q/U, output shaft LS/S
Sukat A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

Lahat ng sukat sa millimeters. Sa mobile, i-swipe ang talahanayan nang pahalang upang maabot ang mga column ng flange at shaft. Ipadala ang iyong motor frame at kinakailangang laki ng output shaft at kukumpirmahin namin ang katugmang row bago ka mag-order.

Bakit Tinukoy ng Mga Mamimili ang Seryeng Ito

01

Pinatigas at giniling na gulong ng uod, HRC 58–62

Ang worm wheel ay dumaraan sa pagsusubo at paggiling, na may katigasan sa ibabaw ng ngipin sa HRC 58–62 band. Sa isang mining conveyor application, dalawang taon ng tuluy-tuloy na operasyon ay gumawa ng mas mababa sa 0.1 mm ng gear wear — humigit-kumulang tatlong beses ang buhay ng serbisyo ng isang karaniwang reducer sa parehong tungkulin. Angkatumpakan paggawa ng gearIpinapakita ng pahina ang paggiling at inspeksyon na mga hakbang sa likod ng pigurang iyon.

02

Pinapanatili ng sapilitang pagpapadulas ang sump sa ilalim ng 60 °C sa 24/7 duty

Ang panloob na sapilitang lubrication circuit ay nagpapakain sa mesh at mga bearings sa halip na umasa lamang sa splash. Sa patuloy na 24 na oras na operasyon ang oil sump ay nananatili sa ibaba 60 °C, na nagpapabagal sa lubricant oxidation at humahawak sa kapal ng pelikula sa contact ng worm. Iyon ang pagkakaiba sa pagitan ng isang reducer na tumatagal ng isang season at isa na tumatagal ng ilang.

03

IP65 double-lip seal at isang housing na hindi kinakalawang

Ang double-lip seal kasama ang dustproof skeleton oil seal ay nagtataglay ng IP65 laban sa putik, ulan at proseso ng alikabok. Sa isang lugar ng pag-uuri ng basura kung saan ang mga ordinaryong reducer ay tumagas ng langis at nasamsam sa loob ng tatlong buwan, isang WPDA-100 ang tumakbo 18 buwan sa parehong kinakaing unti-unti na kapaligiran nang walang patak ng pagtagas. Kung mas magaan ang iyong tungkulin at kailangan mo isang mas maliit na sobre, ihambing angRV Series worm gearbox.

04

Output shaft machined sa iyong motor, hindi ang iba pang paraan round

Foot, flange at hollow-shaft mounting ay magagamit lahat, at ang output shaft ay maaaring makina sa laki ng motor o driven shaft na pagmamay-ari mo na. Ang isang planta ng makinarya sa bukid ay nangangailangan ng isang baras na tumutugma sa isang mas matanda motor; ang kapalit na baras ay ipinadala sa loob ng tatlong araw at naka-bold nang hindi pinapalitan ang motor. Para sa mga tungkulin sa agrikultura, tingnan anggearbox ng agrikulturasaklaw din.

Feedback ng Customer

"Pinapatakbo namin ang mga ito sa isang mamasa-masa na pagawaan ng pagkain kung saan ang mga nakaraang gearbox ay kinakalawang at nangangailangan ng madalas na pagsasara. Sa serye ng WPDA, ang pabahay ay hindi kinakalawang kahit na may harina at moisture sa buong araw, at ang tanso malinis pa rin ang gulong ng uod. Ang ingay sa panahon ng operasyon ay halos bale-wala, kaya hindi na ito nakakasagabal sa kagamitan sa pagsubok ng pagkain sa malapit. Noong kailangan kong ayusin ang ratio ng pagbabawas, dinala ako ng kanilang koponan sa mga pagkakaiba ng modelo at pinatakbo ang pagkalkula ng pagkarga para sa akin — ang inirerekomendang unit ay tumatakbo nang maayos mula sa una magsimula.”

Emma WilsonFood Processing Plant, Sydney, Australia

“Napakahusay na gumana ng mga gearbox ng WPDA sa aming proyekto — maaasahan, mahusay, at madaling i-install at mapanatili. Mula sa unang konsultasyon hanggang sa paghahatid ay naging maayos ang lahat, at diretso ang komunikasyon. Patuloy kaming magtutulungan at irerekomenda ang produkto sa iba pang mga kasosyo.”

James CarterMamimili ng Proyekto, customer ng Raydafon

Ipadala ang Iyong Motor Power at Ratio — Kumuha ng Katugmang Frame

Sabihin sa amin ang input power, kinakailangang bilis ng output o ratio, mounting type at shaft size. Kukumpirmahin namin ang WPDA frame, ibalik ang dimensional na drawing at quote sa presyo ng pabrika, kadalasan sa loob ng 24 na oras. Buong saklaw saworm gearboxpahina.
