Ring gear

RaydafonAng serye ng singsing ng gear ay may kasamang panloob na mga singsing ng gear, segment na mga singsing ng gear, malaking modulus na mabibigat na mga singsing na gear at iba pang mga uri, na malawakang ginagamit sa pagpatay ng mga bearings, mga sistema ng lakas ng hangin, mga turntables ng makinarya ng engineering, mabibigat na aparato ng paghahatid at iba pang mga patlang. Si Raydafon, bilang isang propesyonal na tagagawa at pabrika sa China, ay ang iyong unang pagpipilian!

Gumagamit kami ng mataas na lakas na haluang metal na bakal bilang pangunahing materyal, na sinamahan ng hobbing ng gear ng CNC, paggiling ng gear at iba pang mga proseso ng pagproseso upang matiyak na ang pagtatapos ng ngipin at ang katumpakan ng meshing ay nakakatugon sa mga pamantayan sa industriya. Para sa malaking laki ng singsing na gear, nilagyan kami ng isang nakalaang linya ng paggamot ng init, na maaaring makamit ang buong-bilog na carburizing o induction quenching treatment upang mapabuti ang lakas ng pagkapagod at paglaban sa pagsusuot. Ang lahat ng mga produkto ay ganap na ginawa sa aming sariling mga pabrika, at ang mga pangunahing mga parameter tulad ng error sa pitch at radial runout ay napansin ng three-coordinate, mga instrumento sa pagsukat ng profile ng gear at iba pang kagamitan upang matiyak ang maayos na pagpupulong at walang hindi normal na ingay sa panahon ng operasyon.

Sa kasalukuyan, si Raydafon'sRing gearAng mga produkto ay malawakang ginagamit sa mga cranes ng tower, mga makina ng kalasag, awtomatikong mga workstation at iba pang kagamitan, at na -export sa Alemanya, Brazil, India at iba pang mga bansa. Sa matatag na kalidad at napapanahong paghahatid, nanalo kami ng pangmatagalang pakikipagtulungan sa maraming mga tagagawa ng kagamitan sa bahay at sa ibang bansa. Kung kailangan mo ng isang maliit na batch ng mga sample para sa pag -install ng pagsubok o pagbili ng bulk, ang Raydafon ay maaaring magbigay ng matatag na suporta para sa iyong proyekto sa mga propesyonal na serbisyo at mahusay na mga produkto. Huwag mag -atubiling makipag -ugnay sa amin para sa mga sample o sipi, at ang aming pangkat ng teknikal ay magbibigay ng mabilis na tugon at mga mungkahi sa pagpili batay sa iyong mga kinakailangan sa pagguhit.

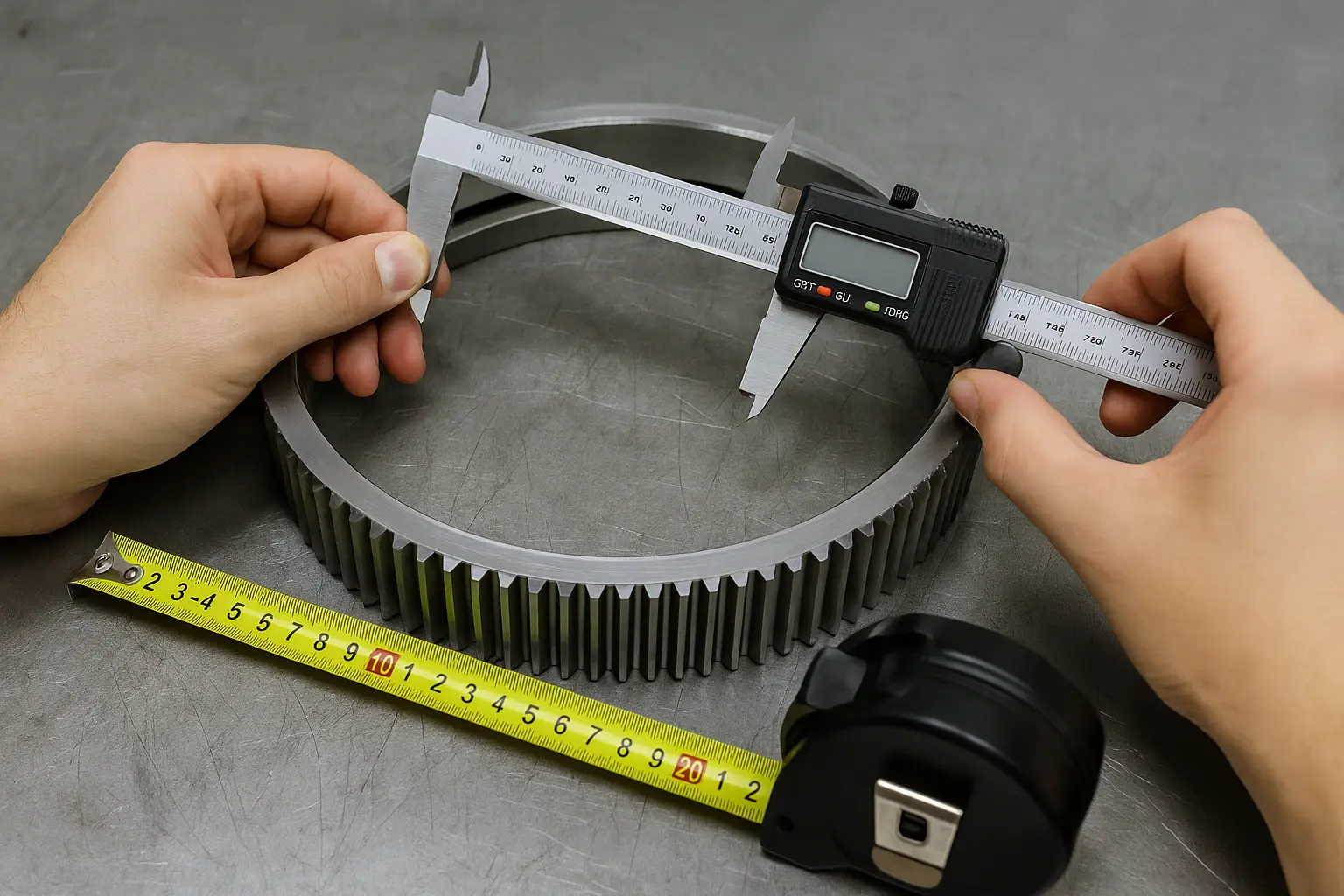

Paano sukatin ang laki ng singsing na gear

Maraming mga customer ang madalas na hindi alam kung saan sisimulan ang pagsukat kapag pinapalitan o pinapasadya ang singsing na gear (gear singsing). Sa katunayan, ang gawaing ito ay hindi kumplikado. Hangga't master mo ang ilang mga pangunahing laki ng mga parameter, maaari mong matukoy kung tumutugma ito sa mga pangangailangan ng kagamitan.

Una tingnan ang panlabas na diameter.

Gumamit ng isang caliper upang masukat ang distansya mula sa pinakamalawak na gilid ng singsing ng gear hanggang sa pinakamalawak na gilid, na kung saan ay ang tinatawag na "panlabas na diameter". Tinutukoy ng halagang ito ang puwang na sinakop ng singsing ng gear sa pangkalahatang istraktura. Hindi ito masyadong malaki o napakaliit, at dapat itong magkasya sa posisyon ng iyong orihinal na kagamitan.

Ang pangalawa ay ang panloob na diameter.

Ito ang diameter ng pabilog na butas sa gitna ng singsing ng gear. Ang ilang mga customer ay tinatawag itong "butas ng shaft". Ang laki na ito ay dapat na ganap na naaayon sa baras o flange sa posisyon ng pag -install sa iyong kagamitan, kung hindi, hindi ito magkasya o maluwag.

Susunod ay ang bilang ng mga ngipin.

Bilangin lamang ang mga ngipin nang paisa -isa, hindi ito kumplikado. Ang halagang ito ay makakaapekto sa proporsyonal na relasyon ng paghahatid ng gear. Kung hindi ito tumutugma sa pagtutugma ng sun gear at planeta ng planeta, ang kagamitan ay hindi gumana nang normal.

Kritikal din ang module.

Ang module ay ang laki ng bawat ngipin, na nauugnay sa distansya sa pagitan ng mga ngipin. Maaari itong kalkulahin gamit ang formula: module = panlabas na diameter ÷ (bilang ng mga ngipin + 2). Kung hindi ka sigurado, maaari mong sabihin sa amin ang bilang ng mga ngipin at panlabas na diameter, at tutulungan ka naming makalkula.

Mayroon ding lapad ng ngipin at anggulo ng ngipin.

Ang ilang mga kagamitan ay sensitibo sa ingay at pag -load, kaya kailangan mong isaalang -alang ang lapad ng ngipin (kapal ng mga ngipin) at anggulo ng presyon (ang pagkahilig ng mga ngipin, sa pangkalahatan ay 20 degree). Ang mga ito ay nakakaapekto sa kinis ng meshing at nauugnay din sa buhay.

Kung angRing gearMay mga butas ng tornilyo, tandaan upang masukat ang spacing ng butas at mga pagtutukoy ng thread.

Ang ilang mga singsing na gears ay may mga butas ng tornilyo para sa pag -aayos. Sukatin ang laki, bilang at pag -aayos ng bilog (PCD) ng mga butas at ipadala ito sa amin, upang mabilis nating kumpirmahin kung ito ay unibersal o kung ang amag ay kailangang mabago.

Bakit pumili ng Raydafon Ring gear

Ang pagpili ng singsing ng Raydafon ay mahalagang pagpili ng isang maaasahang, mataas na katumpakan na paghahatid ng solusyon na maaaring makatiis sa pangmatagalang mga pagsubok sa pag-load. Dalubhasa sa Raydafon ang paggawa ng iba't ibang mga gears ng katumpakan. Sa pamamagitan ng isang mature na sistema ng produksyon at matinding kontrol ng mga detalye, ang aming mga produkto ng singsing na gear ay hindi lamang ng matatag na kalidad, ngunit mayroon ding mahusay na kakayahang umangkop at pagiging tugma. Malawakang ginagamit ang mga ito sa mga pangunahing istruktura ng paghahatid tulad ng mga pagtaas ng bilis ng lakas ng hangin, mga reducer ng planeta, at mga sistema ng pagmamaneho ng makinarya ng engineering.

Ang aming singsing na gear ay gawa sa carburized alloy na bakal, mataas na lakas na cast steel o na-customize na hindi kinakalawang na asero na materyales, at katumpakan na hudyat at init na ginagamot ayon sa senaryo ng paggamit. Ang tigas ng ngipin sa ibabaw ay maaaring umabot hanggang sa HRC60. Sa mga tuntunin ng teknolohiya, gumagamit kami ng maraming mga link sa pagproseso ng katumpakan tulad ng CNC Hobbing, Tooth Profile Trimming, at Ring Gear Inner Diameter Lapping, at gamitin ang Gear Measurement Center upang ganap na suriin ang mga pangunahing sukat tulad ng error sa direksyon ng ngipin at radial runout upang matiyak na ang bawat produkto ay maaaring makamit ang mataas na pagtutugma at panghihimasok na operasyon na may planetary carrier at gear shaft.

Alam ni Raydafon na ang iba't ibang mga industriya ay may iba't ibang mga kinakailangan para sa mga produktong singsing ng gear, kaya nagbibigay kami ng iba't ibang mga pagtutukoy at hindi pamantayang serbisyo sa pagpapasadya. Mula sa malaking modulus na mabibigat na gears ng singsing hanggang sa maliit na modulus na mga gears na singsing na may mataas na katumpakan, maaari kaming makagawa sa mga demand at maghatid ng mga sample sa sandaling makumpirma ang pagguhit. Kasabay nito, sinusuportahan din ng aming singsing na gear ang panloob at panlabas na mga istruktura ng gear, na maaaring matugunan ang mga kinakailangan sa istruktura ng iba't ibang mga kondisyon ng pagtatrabaho tulad ng mga mekanismo ng lakas ng hangin, awtomatikong mga kahon ng paghahatid, at mga aparato ng pagpatay sa mekanikal.

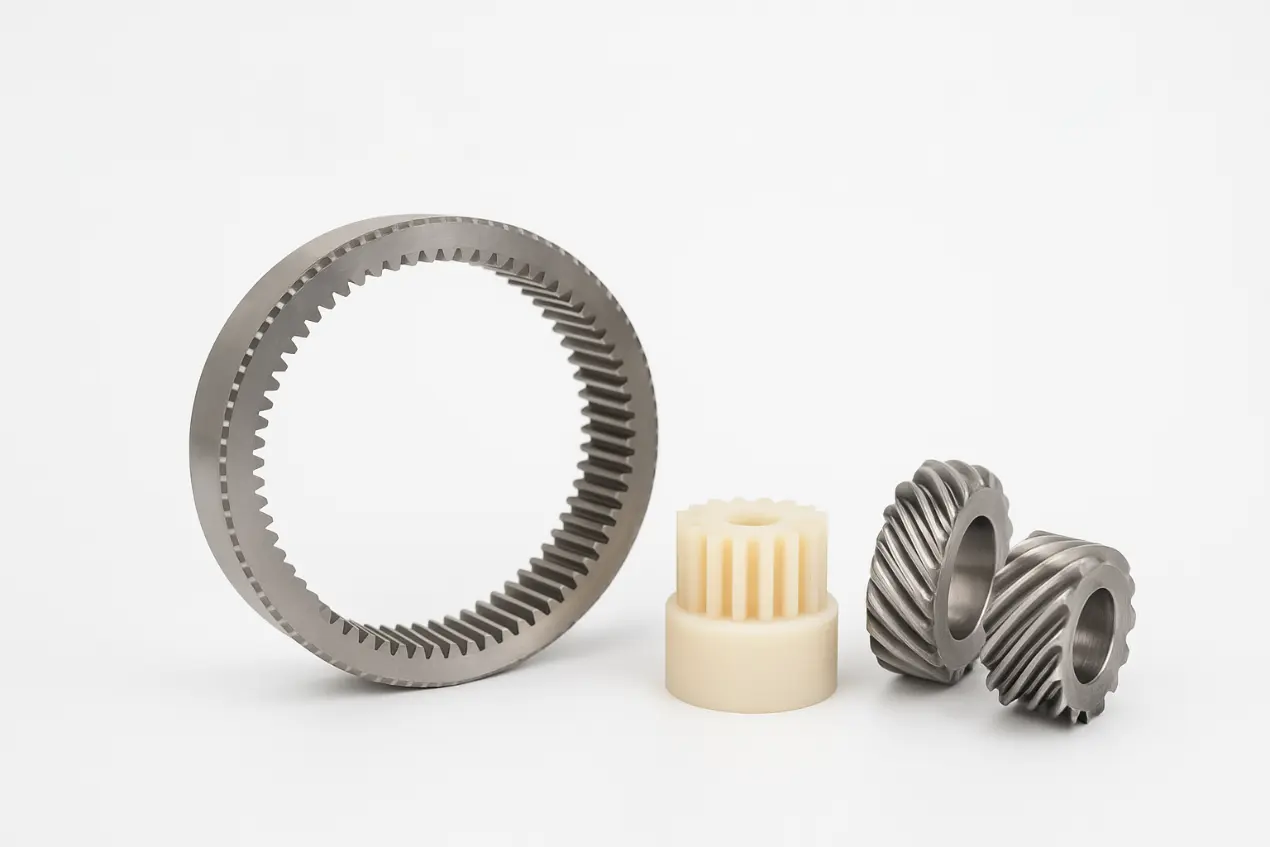

Ang Raydafon ay hindi lamang gumagawa ng singsing na gear, ngunit mayroon ding isang kumpletong linya ng produkto ng katumpakan ng gear, kabilang ang plastic gear, bevel gear, screw gear, atbp. Ang pagpili ng Raydafon ay nangangahulugang pagpili ng isang teknikal na tagagawa na tunay na nauunawaan ang mga gears, kinokontrol ang mga gastos, at hindi nakompromiso sa kalidad. Kung mayroon kang mga teknikal na katanungan tungkol sa aplikasyon ng mga gears ng singsing, o naghahanap ng mga gears na singsing na may mataas na katumpakan na angkop para sa isang tiyak na aparato, mangyaring huwag mag-atubiling makipag-ugnay sa aming pangkat ng teknikal. Magbibigay ang Raydafon ng isang matatag at maaasahang "Power closed loop" para sa iyong sistema ng paghahatid.
