Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Agricultural Drive Systems

Manufacturer ng Agricultural Gearbox para sa Rotary Tillers, Mowers, Seeders at Feed Mixer

Gumagawa ang Raydafon ng mga pang-agrikulturang gearbox para sa mga kagamitang aktwal na gumagawa ng trabaho: rotary tillers, flail mowers, lawn mowers, fertilizer spreaders, seeders, TMR feed mixer at balers. Ang bawat unit ay ginawa sa sarili naming pabrika, mula sa housing casting at gear cutting sa pamamagitan ng heat treatment, assembly at run-in testing, sa ilalim ng ISO 9001 quality system.

Ang mga mamimili ay pumupunta sa amin na may kasamang tractor PTO rating, isang implement drawing, isang nabigong sample ng gearbox o isang kondisyon lamang sa pagtatrabaho. Kinukumpirma namin ang ratio, torque class, input/output interface at housing orientation, pagkatapos ay gumagawa laban sa detalyeng iyon.

100–2000 N·mSaklaw ng output ng metalikang kuwintas
540 / 1000 rpmKaraniwang PTO input
96%+Kahusayan ng paghahatid
15 arawSample ng lead time
Pangkalahatang-ideya ng Produkto

Ano ang Ginagawa ng Raydafon

Nakatuon ang Raydafon sa mga sistema ng paghahatid ng gear sa agrikultura. Ang kasalukuyang hanay ay sumasaklaw sa mga lawn mower gearbox, flail mower gearbox (side-mounted grass shredder gearboxes), rotary tiller gearbox, mower reducer at dedikadong gearbox para sa fertilizer at sowing machinery. Ang bawat hugis ng pabahay, set ng gear at flange ng output ay idinisenyo sa paligid ng isang partikular na kondisyon ng pagpapatakbo sa halip na kinopya mula sa isang generic na catalog.

  • Compact housing, stable transmission— mataas na kalidad na haluang metal na bakal na helical o spur gear, mababa ang ingay sa pagtakbo, kaunting vibration, mas mahabang buhay ng makina.
  • Mataas na torque output para sa malupit na mga kondisyon— malaking disenyo ng module na may matigas na ibabaw ng ngipin, angkop para sa mabigat na karga, madulas, maalikabok na lupa: siksik na damo, gilid ng kagubatan, mga dalisdis at graba.
  • Maramihang mga mounting interface— karaniwang PTO input (1-3/8" Z6 / Z21) na may hanay ng mga output flange form upang umangkop sa iba't ibang modelo ng pagpapatupad.
  • Mababang disenyo ng pagpapanatili— na-optimize na panloob na pagpapadulas na may window at breather sa antas ng langis, na binabawasan ang dalas ng pang-araw-araw na pagpapanatili.
  • Buong suporta sa pagpapasadya— Serbisyo ng OEM at ODM para sa ratio, mounting direction, input/output form at housing structure. Ang mga sample ay naihatid nang kasing bilis ng 15 araw.

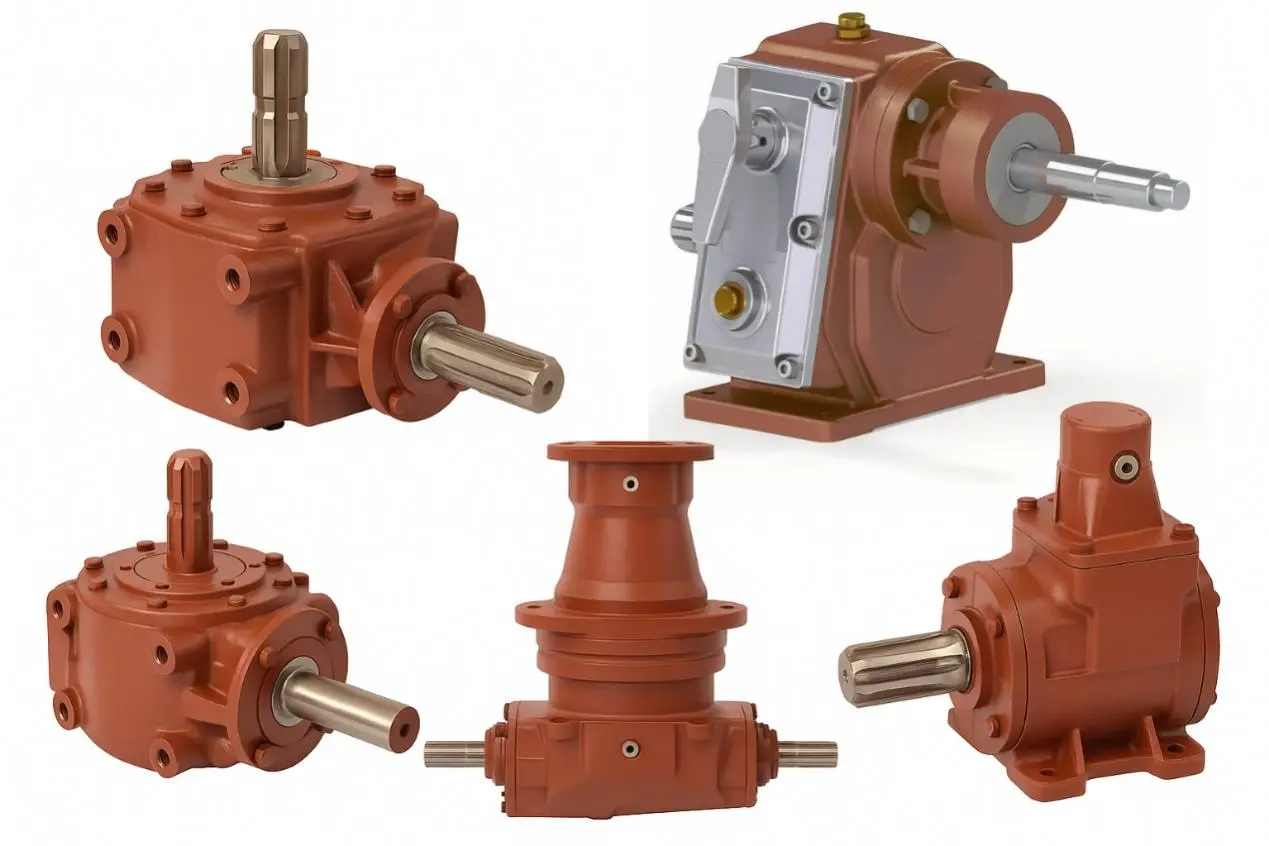

Agricultural gearbox manufactured by Raydafon
Raydafon agricultural gearbox range — mga housing cast at machined in-house, mga gear set na ginawa at pinainit sa lugar.

Ang mga produktong Raydafon ay malawakang ginagamit sa maliliit at katamtamang mga traktora na naglalagay ng mga kagamitang pang-agrikultura, lalo na sa mga kagamitan sa pagsasaka na may mataas na detalye para sa mga pamilihan sa Europa at Amerika. Ang mga unit ay nasa serbisyo sa Germany, Italy, United States at Brazil na may mga lokal na brand at malalaking OEM. Nagbibigay kami ng mga solong yunit pati na rin ang dami ng produksyon at pangmatagalang mga kasunduan sa supply.

Sa tabi ng mga agricultural gearbox, gumagawa si Raydafon ng mga precision transmission parts kasama angmga plastik na gear, bevel gearsatmga turnilyopara sa industriyal na automation, makinarya ng pagkain at kagamitang medikal, kaya maraming sumusuportang bahagi ang maaaring makuha mula sa isang supplier.

Gabay sa Pagpili

Paano Pumili ng Pang-agrikulturang Gearbox na Akma sa Trabaho

Ang presyo at hitsura ay ang mga maling panimulang punto. Ano ang nagpapasya kung ang isang gearbox ay tatagal ng isang season o isang dekada ay kung gaano ito katugma sa implement, traktor at sa lupa kung saan ito gumagana. Ang apat na pamantayan sa ibaba ay sumasaklaw sa mga tanong ng aming mga inhinyero sa halos bawat pagtatanong.

  1. Kumpirmahin muna ang uri ng aplikasyon Ang kategoryang ipatupad ang nagtutulak sa buong disenyo. Ang mga gearbox ng lawn mower ay nangangailangan ng mataas na bilis ng operasyon at paglaban sa epekto. Binibigyang-diin ng mga tiller at rotary tiller gearboxes ang torque output at structural strength. Gumagamit ang mga seeder at sprayer ng mas magaan na istruktura na may mas mataas na pangangailangan sa kahusayan ng paghahatid at kaginhawaan sa pagpapanatili.
  2. Itugma ang mga parameter ng pag-mount at drive Ang bilis ng input at ratio ng output ay dapat tumugma sa tractor PTO. Ang input at output shaft diameter at uri ng koneksyon ay dapat na tugma sa kasalukuyang PTO interface. Ang mounting hole spacing at direksyon ng pag-install ay dapat magbigay-daan sa malinis na akma sa implement frame. Dapat kumpirmahin ang direksyon ng pag-ikot upang maiwasan ang pagpapatakbo ng implement nang paurong.
  3. Suriin ang materyal at pagproseso Ang mga de-kalidad na gearbox ng agrikultura ay gumagamit ng mga ductile iron housing na may mga panloob na gear sa haluang metal na bakal tulad ng 20CrMnTi, carburised at na-quench para sa wear resistance. Sa maalikabok o maputik na mga kondisyon sa pagtatrabaho, dapat na partikular na palakasin ang istraktura ng sealing upang ihinto ang paglabas ng langis ng lubricating at pagpasok ng grit.
  4. I-verify ang torque carrying capacity Kumpirmahin ang maximum na output torque ng gearbox laban sa aktwal na implement load, lalo na sa mga high-load na operasyon tulad ng deep tilling at heavy grass cutting. Ang mga heavy-duty na gearbox ay dapat piliin bilang kagustuhan sa mas magaan na yunit na tatakbo nang mainit at mabibigo nang maaga.
  5. Isaalang-alang ang kakayahang magamit Ang mga kagamitang pang-agrikultura ay patuloy na gumagana sa labas. Ang gearbox na may oil level observation window at malinis na naa-access na oil drain port ay mas madaling mapanatili, at ang availability ng mga piyesa ay mahalaga gaya ng paunang detalye.

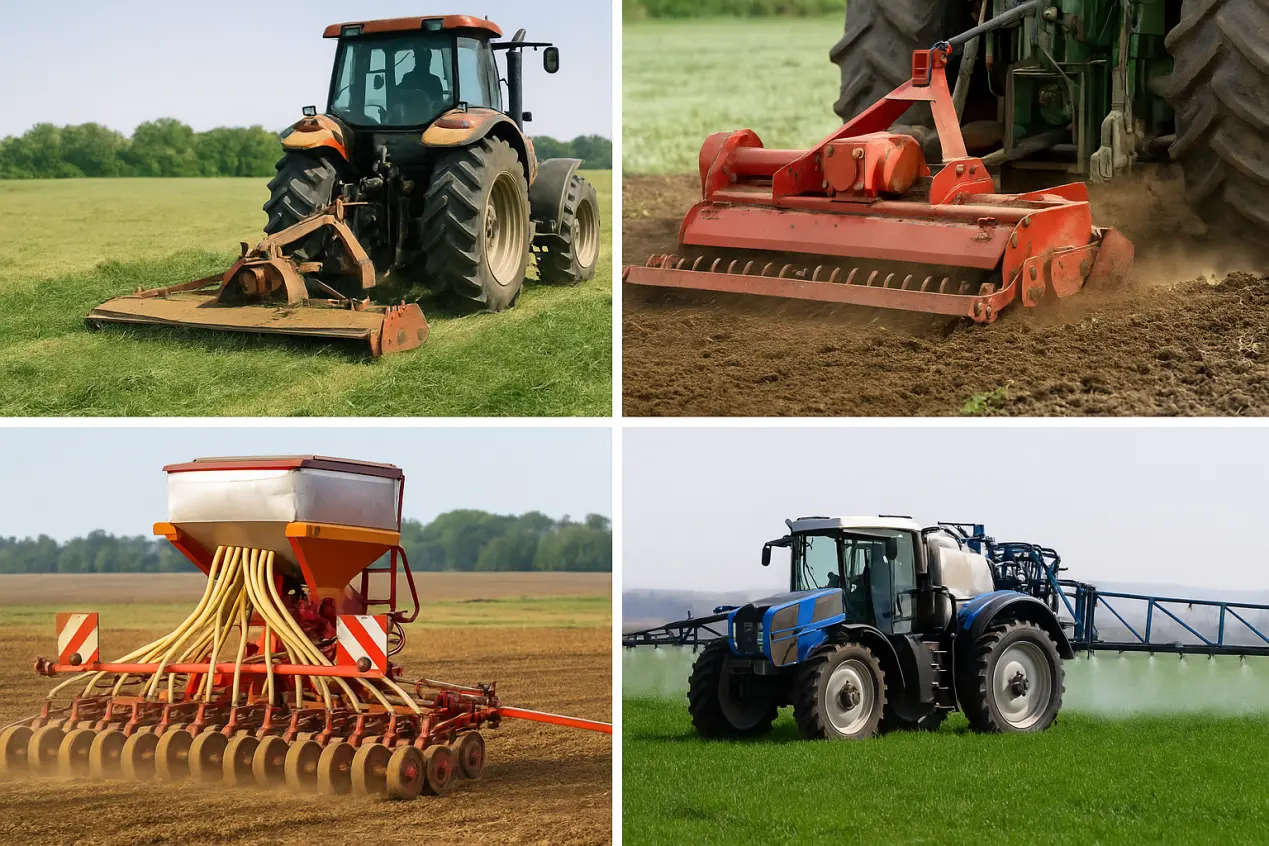

Agricultural gearbox selection and matching
Ang pagtutugma ng ratio, PTO interface at mounting layout bago ang produksyon ay umiiwas sa mga pinakakaraniwang problema sa fitting sa field.
Data ng Pagganap

Pinakamataas na Torque at Speed ​​Range ng Raydafon Agricultural Gearboxes

Ang kapasidad na nagdadala ng pagkarga ay ang nag-iisang salik na nagpapasya kung ang isang kagamitan ay mabubuhay sa mahabang panahon ng trabahong may mataas na karga. Ang Raydafon ay bumuo ng isang serye ng mga gearbox mula sa magaan na tungkulin hanggang sa mabigat na tungkulin, na sumasaklaw sa buong hanay ng mga kagamitang nakakabit sa traktor. Ang bawat yunit ay sinusuri ang pagkarga bago ito umalis sa pabrika.

Output Torque Coverage

Banayad na Serye 100–300 N·m Mga sprayer, seeder at light-duty na mga kagamitan kung saan ang bigat at kahusayan ang pinakamahalaga.
Katamtamang Serye 500–900 N·m Ang mga tagagapas at mga rotary tiller ay patuloy na gumagana sa magkahalong kondisyon sa bukid.
Serye ng Mabigat na Tungkulin Hanggang 1500 N·m Ang mga Baler, fertilizer mixer at crusher ay tumatakbo sa matagal na high-load cycle.
Espesyal na Customized 2000+ N·m peak Matinding kondisyon sa pagtatrabaho at kumplikadong kapaligiran na nangangailangan ng pinakamataas na kakayahan ng torque.
Karaniwang PTO Input 540 / 1000 rpm Tugma sa mainstream tractor PTO output interface sa buong mundo.
High-Speed ​​Custom Hanggang 2000 rpm Para sa mga traktor na may mataas na kahusayan at makinarya na nangangailangan ng mas mabilis na bilis ng pag-input.

Bilis at Kahusayan

Ang bilis ng output ay depende sa napiling reduction ratio, na may mga saklaw ng output na sumasaklaw mula sa ilang dosena hanggang ilang daang rpm depende sa modelo. Ang mga gear ay dinudurog hanggang sa mataas na katumpakan na may na-optimize na anyo ng ngipin upang matiyak ang makinis na meshing sa mataas na bilis, na nagbibigay ng kahusayan sa paghahatid sa itaas ng 96% at kinokontrol ang ingay sa pagpapatakbo sa ibaba 72 dB.

96%+ Kahusayan <72 dB Ingay 540 rpm PTO 1000 rpm PTO 2000 rpm Mataas na Bilis Sinubok ang Load

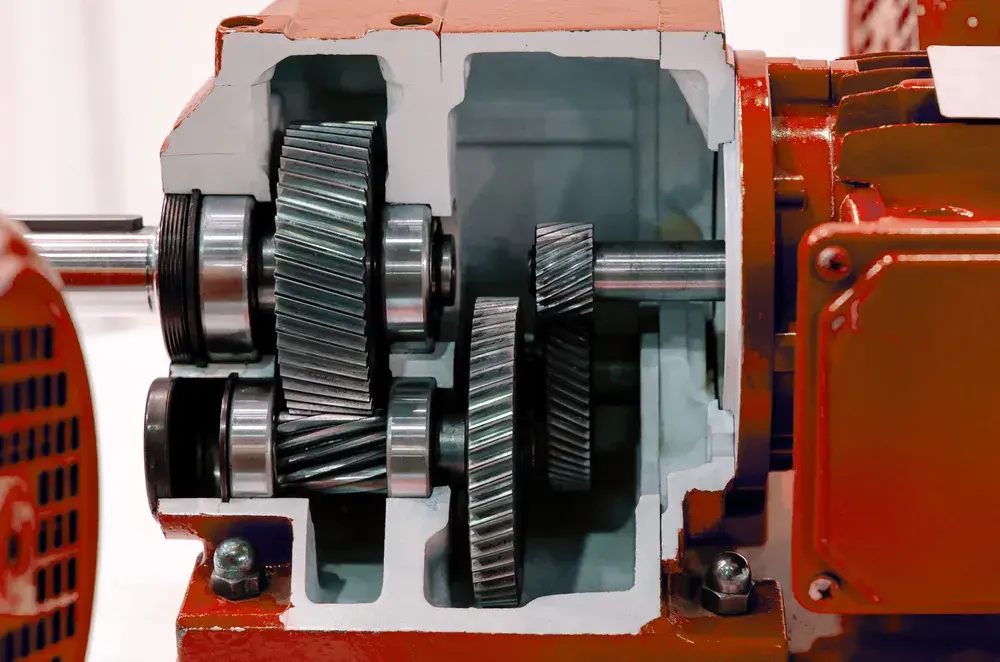

Raydafon agricultural gearbox torque and speed range
Ang bawat gearbox ay ni-load at sinusuri ang run-in bago ipadala upang kumpirmahin ang pagganap ng pagdadala ng pagkarga laban sa detalye ng customer.
Kakayahang serbisyo

Madali bang I-disassemble at Ayusin ang Agricultural Machinery Gearbox?

Sa pang-araw-araw na paggamit, ang isang gearbox sa kalaunan ay nagsusuot, tumatagas ng langis o nagkakaroon ng abnormal na ingay ng gear. Ang mahalaga sa puntong iyon ay kung gaano kabilis mabuksan, masuri at maibalik sa serbisyo ang yunit. Ang mga Raydafon gearbox ay idinisenyo sa paligid ng praktikal na katotohanang iyon — compact sa pangkalahatan, ngunit diretsong hubarin at muling itayo.

  • Modular na disenyo— input shaft, output shaft, gear set at housing ay binuo mula sa mga standardized na bahagi. Ang mga maginoo na tool ay sapat na para sa karamihan ng disassembly at assembly work.
  • Simpleng shell at malinaw na layout ng bolt— ang housing ay isang simetriko na split cast iron na istraktura na may hindi nakaharang, well-spaced bolts. Paluwagin ang mga ito sa pagkakasunud-sunod upang buksan ang takip at suriin ang mga panloob.
  • High parts commonality— ang mga gear, oil seal at bearings ay karaniwang sukat at lubos na mapapalitan. Ang mga kapalit na bahagi ay iniutos ayon sa numero ng bahagi nang walang custom na pagmamanupaktura.
  • Ibinigay ang dokumentasyon— ang bawat gearbox ay nagpapadala ng isang sumabog na diagram at mga tagubilin sa disassembly na sumasaklaw sa mga numero ng bahagi, pagkakasunud-sunod ng pagpupulong at pag-iingat, para sa in-house na pagkukumpuni o malayuang suporta mula sa aming technical team.
  • Inirerekumendang pagitan ng inspeksyon— suriin ang pagkasuot ng oil seal pagkatapos ng bawat 500 oras ng operasyon, at siyasatin ang ibabaw ng gear meshing para sa abnormal na pagkasira o pagmamarka. Ang napapanahong paggamot ay makabuluhang nagpapalawak ng buhay ng serbisyo.

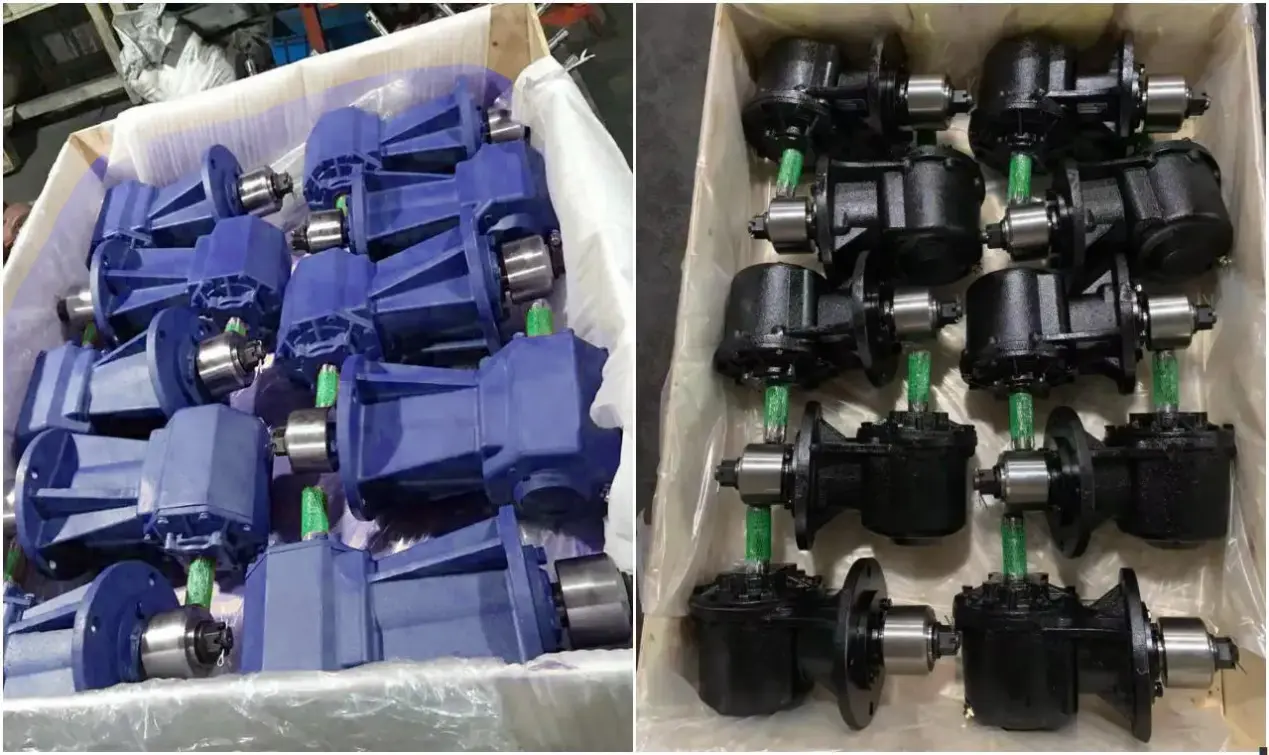

Agricultural gearbox disassembly and maintenance
Ang modular na konstruksyon na may mga standardized na panloob na bahagi ay nagpapanatili sa field service na simple at ang mga gastos sa pagpapalit ng bahagi ay mahuhulaan.

Ang inirerekomenda namin para sa mga operator ng fleet

Panatilihin ang stock ng isang ekstrang oil seal at bearing set sa bawat modelo ng gearbox. Sa isang 500-oras na cycle ng inspeksyon, ginagawa nitong isang araw na pagkukumpuni ang breakdown sa kalagitnaan ng season, na kadalasan ay ang pagkakaiba sa pagitan ng pagpapanatili ng window ng ani at pagkawala nito.

Mga Tanong ng Mamimili

Mga FAQ sa Agricultural Gearbox

Anong impormasyon ang kailangan kong ipadala para sa isang quotation ng gearbox?

Ipadala ang uri ng implement, bilis ng PTO ng traktor, kinakailangang bilis o ratio ng output, maximum na working torque, mga sukat ng input at output shaft, mounting hole spacing at direksyon ng pag-install. Ang pagguhit, sample na larawan o numero ng bahagi ay lubos na nagpapabilis sa pagkumpirma.

Maaari ka bang bumuo ng isang gearbox upang palitan ang isang partikular na tatak?

Oo. Regular kaming gumagawa ng mga kapalit na gearbox na tumutugma sa mga naitatag na modelo, kabilang ang mga feed mixer gearbox na tugma sa Comer at mga katulad na hanay. Ipadala ang orihinal na numero ng bahagi o isang dimensyon na guhit at kukumpirmahin namin ang tugma bago ang produksyon.

Ano ang sample na lead time para sa isang customized na gearbox?

Ang mga customized na sample ay karaniwang inihahatid sa loob ng humigit-kumulang 15 araw, depende sa pagiging kumplikado ng pabahay at mga kinakailangan sa pagputol ng gear. Ang timing ng produksyon ng dami ay nakumpirma kasama ang quotation.

Paano mo pinangangasiwaan ang mga kinakailangan sa pagpapadulas at pagpapanatili?

Ang bawat gearbox ay binibigyan ng oil level window at breather. Inirerekomenda namin ang pagsuri sa kondisyon ng oil seal tuwing 500 oras ng pagpapatakbo at pag-inspeksyon sa ibabaw ng gear meshing para sa pagsusuot. Ang mga detalyadong tagubilin sa pagpapanatili ay ipinadala sa bawat yunit.

Nagbibigay ka ba ng iba pang mga bahagi ng drivetrain sa tabi ng gearbox?

Oo. Gumagawa din ang RaydafonMga PTO shaft, mga planetary gearbox, mga worm gearbox, precision gears athaydroliko na mga silindro, kaya ang kumpletong implement drivetrain ay maaaring makuha mula sa isang supplier.

Maaari ka bang magbigay ng dami ng produksyon at mga pangmatagalang kasunduan?

Oo. Sinusuportahan namin ang mga single-unit na pagbili pati na rin ang malalaking volume na pag-customize at pangmatagalang mga kasunduan sa supply. Makipag-ugnayan sa amin sa iyong taunang volume at mga kinakailangang detalye para talakayin ang mga tuntunin.

Kunin ang Iyong Sipi sa Agricultural Gearbox

Ipadala sa amin ang iyong uri ng pagpapatupad, bilis ng PTO, ratio, kinakailangan ng metalikang kuwintas at mga detalye ng pag-mount. Kukumpirmahin ng Raydafon ang detalye, magrerekomenda ng naaangkop na serye at magbabalik ng quotation na may lead time. Available ang mga manual ng pagpili at mga talahanayan ng teknikal na parameter kapag hiniling.

View as

Fertilizer seeder gearbox EP190-R3 para sa broadcaster ng pataba

Fertilizer seeder gearbox EP190-R3 para sa broadcaster ng pataba

Bilang isang tagagawa at tagapagtustos ng Tsino, ginawa namin ang gearbox na ito sa aming sariling pabrika. Ito ay espesyal na inangkop para sa modelo ng EP190-R3. Ang bilis ng ratio ng 5.8: 1 ay tama lamang. Ang makapal na kahon ng bakal na cast ay hindi natatakot sa 300 kg ng pataba. Ang pataba na seeder gearbox EP190-R3 para sa broadcaster ng pataba ay lahat ng "hammered" sa pamamagitan ng high-frequency quenching, at ang ibabaw ng ngipin ay sapat na mahirap upang makatiis sa pagsusulit ng HRC55. Ang alitan ng mga particle at mga paga sa bukid kapag ang pagkalat ng pataba ay hindi makakaapekto sa pagganap ng aming mga produkto. Ang presyo ay abot -kayang direkta mula sa pabrika!
Fertilizer seeder gearbox EP35 para sa broadcaster ng pataba

Fertilizer seeder gearbox EP35 para sa broadcaster ng pataba

Bilang isang propesyonal na tagagawa at tagapagtustos sa China, ang sariling pabrika ni Raydafon ay walang pasubali na nilikha ang pataba na seeder gearbox EP35 para sa broadcaster ng pataba, na kung saan ay pinasadya para sa mga kumakalat ng pataba! Ang produkto ay angkop para sa mga pangunahing modelo ng spreader ng pataba, at ang bilis ng ratio ay tiyak na naitugma sa seryeng EP35. Ang kahon ay gawa sa mataas na lakas na die-cast aluminyo haluang metal, na kung saan ay magaan ngunit may malakas na paglaban sa epekto at maaaring makatiis ng 8 oras ng patuloy na operasyon ng high-intensity. Ang mga gears ay nitrided, na may isang katigasan sa ibabaw ng HV700 at isang 50% na pagtaas sa paglaban ng pagsusuot. Mula sa R&D at produksiyon hanggang sa kalidad na inspeksyon at kargamento, kinokontrol namin ang buong proseso at nagbibigay sa iyo ng mahusay at matibay na mga solusyon sa paghahatid ng pagpapahaba sa isang napaka -mapagkumpitensyang presyo!
Feed Mixer Gearbox para sa TMR Mixer EP-RMG

Feed Mixer Gearbox para sa TMR Mixer EP-RMG

Bilang isang makapangyarihang tagagawa at supplier sa China, ang feed mixer gearbox ng Raydafon para sa TMR mixer EP RMG na ginawa sa sarili nitong pabrika ay espesyal na idinisenyo para sa precision feeding! Ang produkto ay angkop para sa EP RMG series na TMR mixer, na may mga ratio ng bilis mula 3:1 hanggang 12:1. Ang katawan ng kahon ay gawa sa makapal na cast iron at kayang tumagal ng 10-toneladang feed mixing load. Ang mga gears ay carburized at quenched, at ang katigasan ng ibabaw ng ngipin ay umabot sa HRC58, at ang wear resistance ay pinabuting ng 40%. Nilagyan ito ng mga imported na bearings sa loob upang suportahan ang 24 na oras na tuluy-tuloy na operasyon nang walang jamming. Mula sa pananaliksik at pag-unlad hanggang sa pagpupulong, mahigpit naming kinokontrol ang kalidad sa buong proseso, at nagbibigay ng mahusay at matatag na mga solusyon sa paghahatid para sa mga ranso sa napakakumpitensyang presyo!
Gearbox ng Comer Replacement Feed Mixer

Gearbox ng Comer Replacement Feed Mixer

Isang pamalit na gawa ng Raydafon para sa C3A feed mixer gearbox na ginagamit sa paghahalo ng mga bagon at TMR feeder. Na-rate para sa 540 rpm input at hanggang 92 kW input power, na may 1-3/4 inch Z20 splined input at output na koneksyon sa karaniwang C3A mounting pattern. Ang pabahay ay cast iron; ang mga gear ay naka-carburize at pinapatay sa HRC55 o mas mataas para sa wear at impact resistance, at ang mga imported na high-speed bearings ay nagdadala ng mixing load sa patuloy na pang-araw-araw na tungkulin. Ang mga ratio na 1:1 at 1.8:1 ay magagamit para sa pattern na ito. Tugma sa paghahalo ng mga bagon mula sa Aksa, DAF Agro, Falke Maschinenbau, Euromilk at Metal-Fach. Ang Comer at C3A ay mga trademark ng Comer Industries; Ang Raydafon ay isang independiyenteng tagagawa at hindi kaakibat sa kanila. Ipadala ang iyong ratio at isang larawan ng lumang nameplate para sa kumpirmasyon ng fitment at quotation sa loob ng 24 na oras.
Bilang isang maaasahang tagagawa at tagapagtustos ng Pang-agrikulturang Gearbox sa Tsina, ang aming mga produkto ay naipasa ang sertipikasyon ng CE. Kung nais mong bumili ng mga kalidad na produkto, mangyaring makipag -ugnay sa amin.
