Isang independiyenteng kapalit na aftermarket para sa C3A feed mixer gearbox na ginagamit sa paghahalo ng mga bagon. Cast-iron housing, carburized at quenched gearing sa HRC55 o mas mataas, 1-3/4" Z20 splined input at output, 540 rpm rated input at hanggang 92 kW input power — isang drop-in na sagot kapag ang orihinal na unit ay pagod o wala na sa stock.
Paunawa sa tatak:Ang Raydafon ay isang independiyenteng tagagawa ng gearbox. Ang Comer at C3A ay mga trademark ng Comer Industries S.p.A. Ang page na ito ay naglalarawan ng isang Raydafon-manufactured replacement unit na may sukat at functionally na mapagpalit sa C3A mounting pattern. Ang Raydafon ay hindi kaakibat, pinahintulutan ng, o isang orihinal na supplier ng kagamitan sa Comer Industries. Palaging kumpirmahin ang mounting drawing bago mag-order.
Kapag nabigo ang isang paghahalo ng gearbox ng bagon, ang praktikal na tanong ay hindi kailanman "aling tatak ang nasa casting" ngunit "ito ba ay tatayo, kunin ang load, at makarating dito ngayong season". Ang C3A-pattern na gearbox na ito ay binuo upang sagutin nang eksakto iyon: ang parehong splined input at output arrangement, ang parehong 540 rpm na punto ng disenyo, at isang cast-iron housing na naka-mount sa gearbox plate ng bagon nang hindi binabago ang makina. Nababagay ito sa mga TMR mixer at feed wagon na orihinal na nilagyan ng C3A unit, at ito ay ibinibigay ng Raydafon mula sa sarili nitong pabrika sa Ningbo, China, sa ilalim ng ISO 9001 na sistema ng kalidad.
Dahil ito ay isang stock-production na kapalit sa halip na isang dealer-only na orihinal na bahagi, ang lead time at presyo ng unit ay parehong mas maikli at mas mababa — na mahalaga kapag ang mixer ay down sa panahon ng pagpapakain. Ang yunit ay nagpapadala ng tuyo at dapat na punan ng SAE 90 na langis ng gear bago ang unang paggamit, kaya siguraduhin na ang langis ay iniutos kasama ang gearbox. Kung kailangan mo rin ang linya ng drive, ang amingPTO shaft para sa mga feed mixeray tumugma sa parehong spline profile.
Buong detalye ng sheet para sa kapalit na yunit na ito. Mag-scroll patagilid sa isang telepono upang makita ang bawat halaga ng row.
| Pangalan ng produkto | Mga Gearbox ng Feed Mixer — Pagpapalit ng Comer C3A, 1:1, 1.8:1 |
|---|---|
| Modeloo | C3A |
| Yunit | Ang bawat isa |
| Saklaw ng aplikasyon | Paghahalo ng kariton |
| Max. bilis ng pag-ikot ng input | 540 r/min — makipag-ugnayan sa amin para sa power sa ibang RPM |
| Max. lakas ng input | 92 kW |
| Koneksyon 1 | Splined, diameter sa labas 1-3/4 pulgada, 20 splines |
| Koneksyon 2 | Splined, diameter sa labas 1-3/4 pulgada, 20 splines |
| Materyal sa pabahay | Cast iron |
| Paggamot ng gear | Carburized at quenched, ang tigas ng ibabaw ng ngipin HRC55 o mas mataas |
| Langis SAE lagkit grade | 90 |
| Naglalaman ng langis | Hindi — ang gearbox ay inihahatid nang walang langis at dapat punan bago unang gamitin |
| Iskedyul ng pagpapalit ng langis | Unang pagbabago pagkatapos ng 50–70 oras ng pagpapatakbo, pagkatapos ay tuwing 500–700 oras ng pagpapatakbo o hindi bababa sa isang beses sa isang taon |
| Binubuo ng | Gearbox (mag-order ng langis nang hiwalay) |
| Mga katugmang tatak ng makina | Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach |
Bago ka mag-order:kumpirmahin ang mukha ng pag-mount ng gearbox, ang input at output spline (1-3/4" Z20 sa karaniwang pattern ng C3A), at ang kinakailangang ratio. Kung ang iyong mixer ay nagpapatakbo ng ibang ratio o shaft arrangement, ipadala ang lumang nameplate na larawan o ang drawing at itugma namin ito.

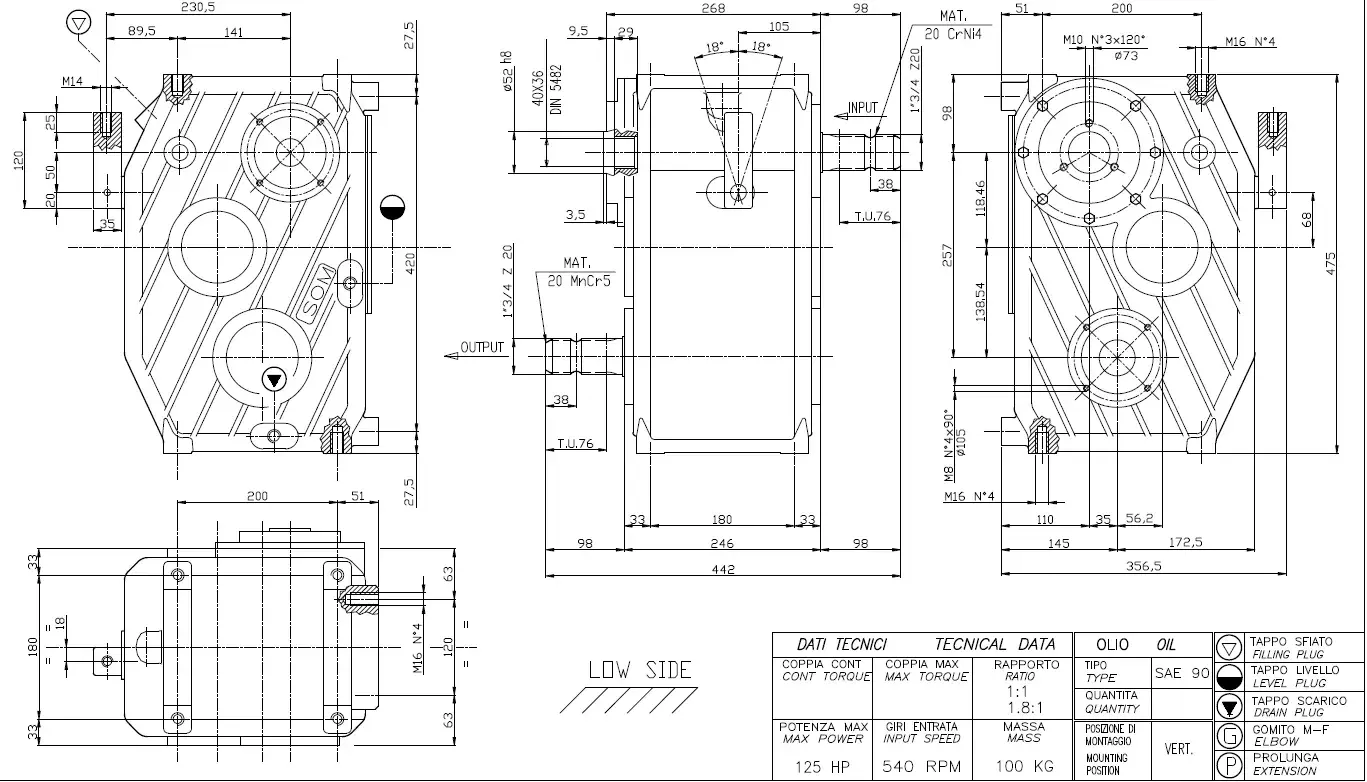

Ang outline sa ibaba ay ang reference geometry para sa C3A replacement unit. Gamitin ito para tingnan ang bolt-hole spacing, shaft centers, input at output positions at pangkalahatang taas laban sa gearbox plate sa iyong mixer bago mag-order.
Ang mga sukat ay ipinapakita para sa sanggunian. Mangyaring kumpirmahin ang panghuling pagguhit laban sa iyong makina bago maglagay ng order — isang 5 mm na pagkakaiba sa bolt spacing ang pinakakaraniwang dahilan ng pagbabalik.

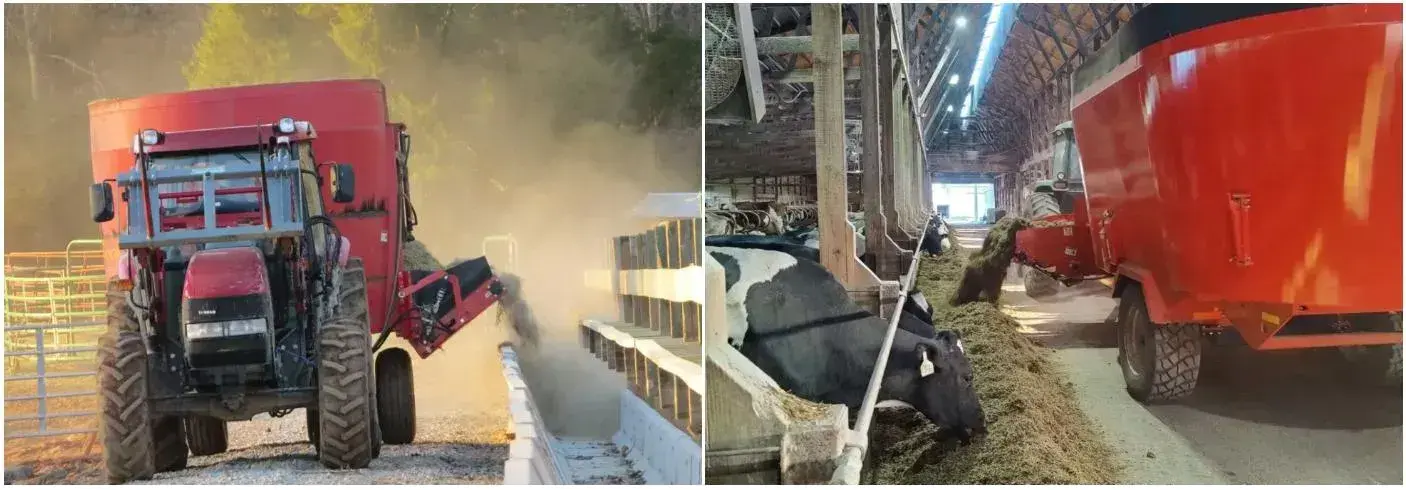

Ang pattern ng C3A ay ginagamit sa paghahalo ng mga bagon mula sa isang bilang ng mga tagabuo sa Europa at internasyonal. Ang kapalit na unit na ito ay karaniwang nilagyan ng mga makina mula sa:
Ang mga pangalan ng brand ay nakalista lamang upang isaad ang pag-mount na compatibility. Kung hindi nakalista ang iyong bagon, magpadala ng larawan ng kasalukuyang gearbox at ang nameplate nito — sa karamihan ng mga kaso, maaari naming kumpirmahin ang pagiging tugma mula sa spline size, ratio at bolt pattern lamang.
Sa isang feed mixer ang gearbox ay ang interface sa pagitan ng tractor PTO at ng mixing auger. Dumarating ang lakas ng traktor sa 540 rpm, binabawasan ito ng set ng gear at pinaparami ang torque, at sapat na dahan-dahan ang pag-ikot ng auger upang iangat, tiklop at ihalo ang hay, butil, silage at basa na mga by-product sa isang pare-parehong rasyon. Ang ratio na angkop sa pattern ng C3A — karaniwang 1:1 o 1.8:1 sa application na ito — ang nagtatakda ng balanse sa pagitan ng bilis ng paghahalo at puwersa ng pag-ikot, kaya naman mahalaga ang tamang ratio gaya ng pattern ng bolt.
Dalawang katangian ng pagpapatakbo ang nagpapasya kung ang isang mixer gearbox ay nabubuhay sa isang season. Ang una ay kung paano ito nakayanan ang basa, siksik na materyal: ang silage at beet pulp ay naglalagay ng mas mataas na tuluy-tuloy na pagkarga sa mga ngipin ng gear kaysa sa tuyong dayami, kaya ang tigas ng ibabaw ng ngipin at kalidad ng tindig ang siyang pumipigil sa pitting at napaaga na pagkabigo. Ang pangalawa ay kung paano ito kumikilos sa pagsisimula, kapag ang isang buong auger ay kailangang kumawala sa siksik na feed. Ang isang gearbox na may maayos na katugmang backlash at isang matibay na cast housing ay mas mahusay na sumisipsip ng shock na iyon kaysa sa isang light housing na bumabaluktot sa ilalim ng pagkarga.
Ito rin ang dahilan kung bakit ang praktikal na gastos sa pagpapatakbo ng isang feed mixer ay pinangungunahan ng gearbox sa halip na ng traktor. Ang isang unit na nagpapadala ng kuryente na may kaunting pagkawala ay nangangailangan ng mas kaunting gasolina o kuryente para sa parehong rasyon, at ang isa na may hawak ng mga setting nito ay nangangailangan ng mas kaunting mga pagbabago sa langis, mas kaunting mga pagpapalit ng seal at mas kaunting downtime sa gitna ng isang feeding cycle. Para sa isang sakahan na nagpapatakbo ng ilang bagon, ang mga bilang na iyon ay nagdaragdag sa loob ng isang season.
Ang isang cast-iron housing at carburized gears na may rating na HRC55 o mas mataas ay nagtataglay ng kanilang geometry sa pamamagitan ng tuluy-tuloy na 8-oras na paghahalo ng high-fiber forage at basang butil, kabilang ang alikabok at halumigmig ng araw-araw na paggamit sa sakahan.
Ang mahigpit na tugmang pakikipag-ugnayan ng gear ay nagpapanatili ng mababang pagkawala ng transmission, kaya ang parehong traktor ay maaaring maghalo ng ilang tonelada sa isang mas maikling cycle at magsunog ng mas kaunting gasolina o makakuha ng mas kaunting kuryente para sa parehong rasyon.
Ang C3A mounting pattern at 1-3/4" Z20 splines ay sumasaklaw sa mga mixer mula sa maliliit na makina ng pamilya hanggang sa malalaking TMR bagon, at maaaring palitan ng unit ang orihinal na gearbox nang hindi binabago ang frame ng makina.
Ang layout ay sadyang simple: ang mga seal, bearings at gear set ay indibidwal na mapapalitan, kaya ang isang workshop ay maaaring kumpletuhin ang karamihan sa mga pagkukumpuni nang walang espesyal na tool at maibalik ang bagon sa trabaho sa parehong araw.
Ginawa sa sarili naming pabrika sa halip na binili sa pamamagitan ng distribution chain, ang presyo ng unit ay mas mababa sa orihinal na bahagi ng dealer, na may parehong spline, ratio at mga mounting na dimensyon.
Ang mga detalye ng langis, mga ratio, mga kapalit na seal at mga bearings ay lahat ay makukuha mula sa parehong supplier, na may mga inhinyero na magagamit upang kumpirmahin ang pagkabit mula sa isang larawan ng nabigong unit.
Ang pagganap ay nakasalalay sa tamang grado ng langis, tamang antas ng langis at ang mga oras ng pagpapatakbo na nakasaad sa iskedyul ng pagpapanatili — ang mga agwat ng pagpapalit ng langis para sa yunit na ito ay hindi opsyonal, at ang paglaktaw sa unang pagbabago sa 50–70 na oras ay ang pinakakaraniwang sanhi ng maagang pagdadala ng ingay.
★★★★★Michael ThompsonOperator ng Feedlot
Ang pag-install ay diretso at ang bagon ay tumakbo nang maayos mula sa unang halo. Matibay ang pakiramdam ng unit, pinipigilan ang bilis nito sa ilalim ng pagkarga at inaalis ang pagsisikap sa pagpapakain. Nagtanong ako ng mahabang listahan ng mga tanong bago mag-order at matiyagang sinagot ng team ang bawat isa, na hindi palaging nangyayari sa isang supplier sa ibang bansa. Babalik ako kapag kailangan ng pangalawang bagon.
★★★★★David WilsonTagapamahala ng Dairy Farm
Maganda ang pagkakagawa ng gearbox at tuluy-tuloy na tumakbo mula nang mailagay namin ito, na walang problema sa pang-araw-araw na paggamit. Komunikasyon ang bahaging pinakapinapahalagahan ko — malinaw na mga sagot, walang hadlang sa wika, at paghahatid sa petsang ipinangako nila. Bilang isang mamimili sa ibang bansa, mahalaga ang pagiging maaasahan, at patuloy akong mag-order sa kanila.
★★★★★Hannah MooreMay-ari ng Ranch, New Zealand
Dumaan ako sa ilang mga batch ng mixer gearbox sa mga nakaraang taon, at ang basang materyal ang palaging problema - ang mga lumang unit ay madulas o mag-overheat. Ang isang ito ay humahawak ng silage at beet pulp nang walang reklamo, pinapanatili ang isang matatag na bilis ng paghahalo, at ang aking cycle time ay malapit sa dalawang beses na mas mabilis kaysa dati. Ang pagpapanatili nito ay naging simple.
Ipadala ang ratio na kailangan mo (1:1 o 1.8:1), ang dami, at isang larawan ng lumang nameplate kung mayroon ka. Kinukumpirma namin ang angkop laban sa mounting drawing at tumugon nang may matatag na presyo at lead time sa loob ng 24 na oras.
Magpadala ng Inquiry Ngayon* Lahat ng mga larawan sa pahinang ito ay produkto ng Raydafon at mga sanggunian sa pagguhit. Ang Comer at C3A ay mga trademark ng kani-kanilang may-ari at ginagamit lang dito para ilarawan ang tumataas na compatibility. Kumpirmahin ang huling pagguhit bago mag-order.
