Hydraulic Cylinder Manufacturer para sa Heavy Duty Equipment

Raydafon Hydraulic Cylinder

Hydraulic Cylinder Manufacturer para sa mga Excavator, Harvester, Tractor at Custom na Makinarya

Raydafongumagawa ng mga hydraulic cylinder para sa construction machinery, agricultural equipment, industrial machinery at iba pang hydraulic application. Nagbibigay kami ng standard at ganap na customized na mga cylinder batay sa diameter ng bore, diameter ng rod, haba ng stroke, uri ng mounting, working pressure at mga kondisyon ng operating.

Ang bawat silindro ay ginawa laban sa nakumpirma na mga guhit, sample o pangunahing sukat. Nakatuon ang produksiyon sa katumpakan ng dimensyon, pagganap ng sealing at stable na operasyon sa ilalim ng paulit-ulit na hydraulic load — ang tatlong salik na magpapasya kung ang isang silindro ay tatagal ng isang season o isang dekada.

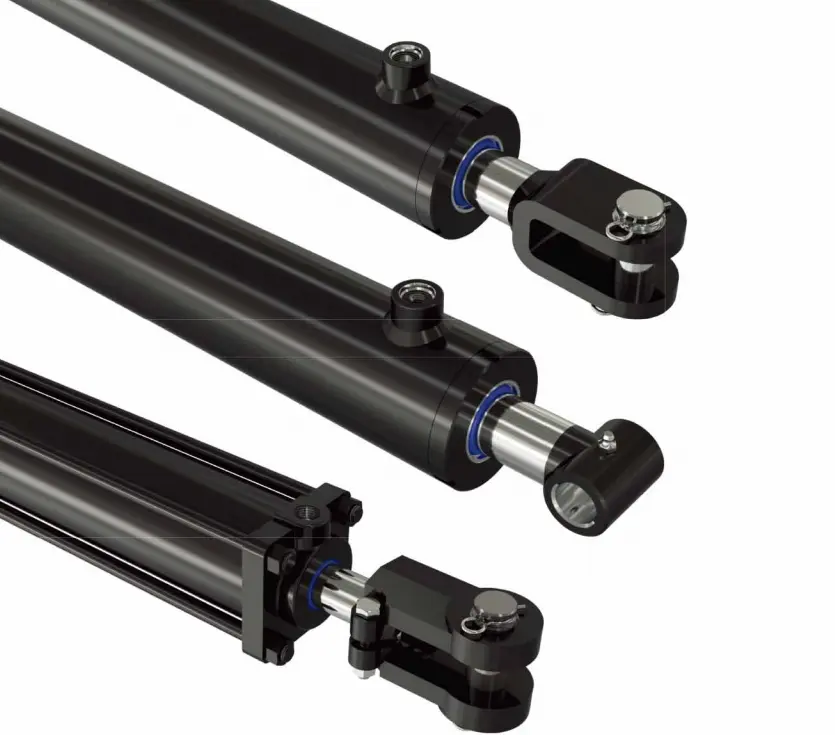

hydraulic cylinders
01

Hydraulic Cylinder Construction at Main Parts

Ang isang hydraulic cylinder ay nagko-convert ng hydraulic pressure sa linear mechanical movement. Ang pagganap nito ay nakasalalay sa kung gaano katumpak ang mga pangunahing bahagi nito ay naitugma sa isa't isa.

  • Silindro Barrel— bumubuo ng pressure chamber para sa hydraulic oil at gumagabay sa piston assembly.
  • Piston— ginagawang linear force ang hydraulic pressure.
  • Piston Rod— naglilipat ng puwersa ng silindro sa mekanismo ng makina.
  • Tapusin ang Pabalat— sumusuporta at nagpoposisyon sa mga panloob na bahagi habang pinagsasama-sama ang istruktura ng silindro.
  • Mga selyo— maiwasan ang pagtagas ng langis at panatilihin ang kontaminasyon sa labas ng silindro.
  • Mga Bahagi ng Pag-mount— flanges, trunnion, clevises, spherical joints at iba pang koneksyon na pinili upang tumugma sa pag-install.

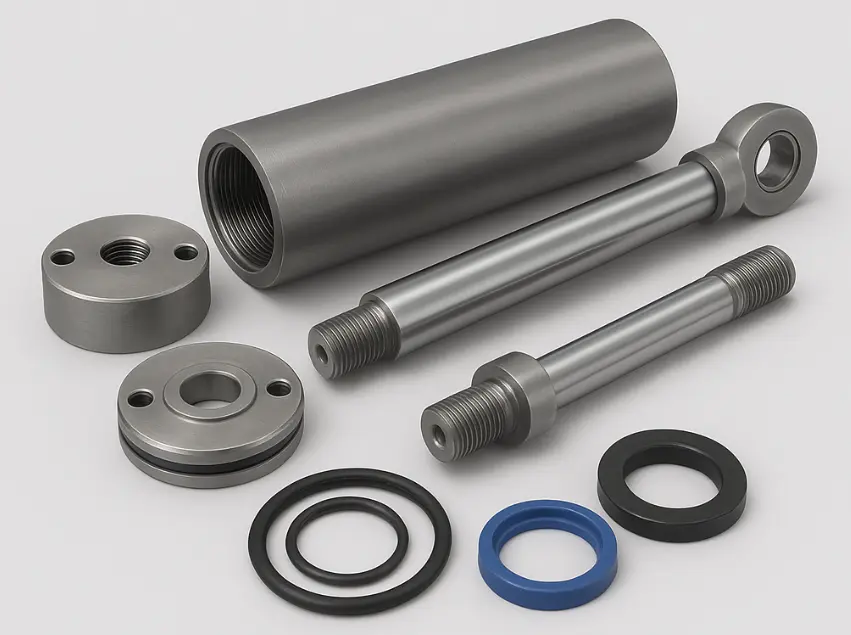

Hydraulic Cylinder Construction and Main Parts
02

Paano Magsukat ng Hydraulic Cylinder Bago Mag-order

Ang tumpak na pagsukat ay ang pagkakaiba sa pagitan ng isang drop-in na kapalit at isang return shipment. Bago mag-alis ng silindro, isara ang kagamitan, bitawan ang hydraulic pressure at linisin ang silindro at mga lugar ng koneksyon. Gumamit ng mga naka-calibrate na tool sa pagsukat sa kabuuan.

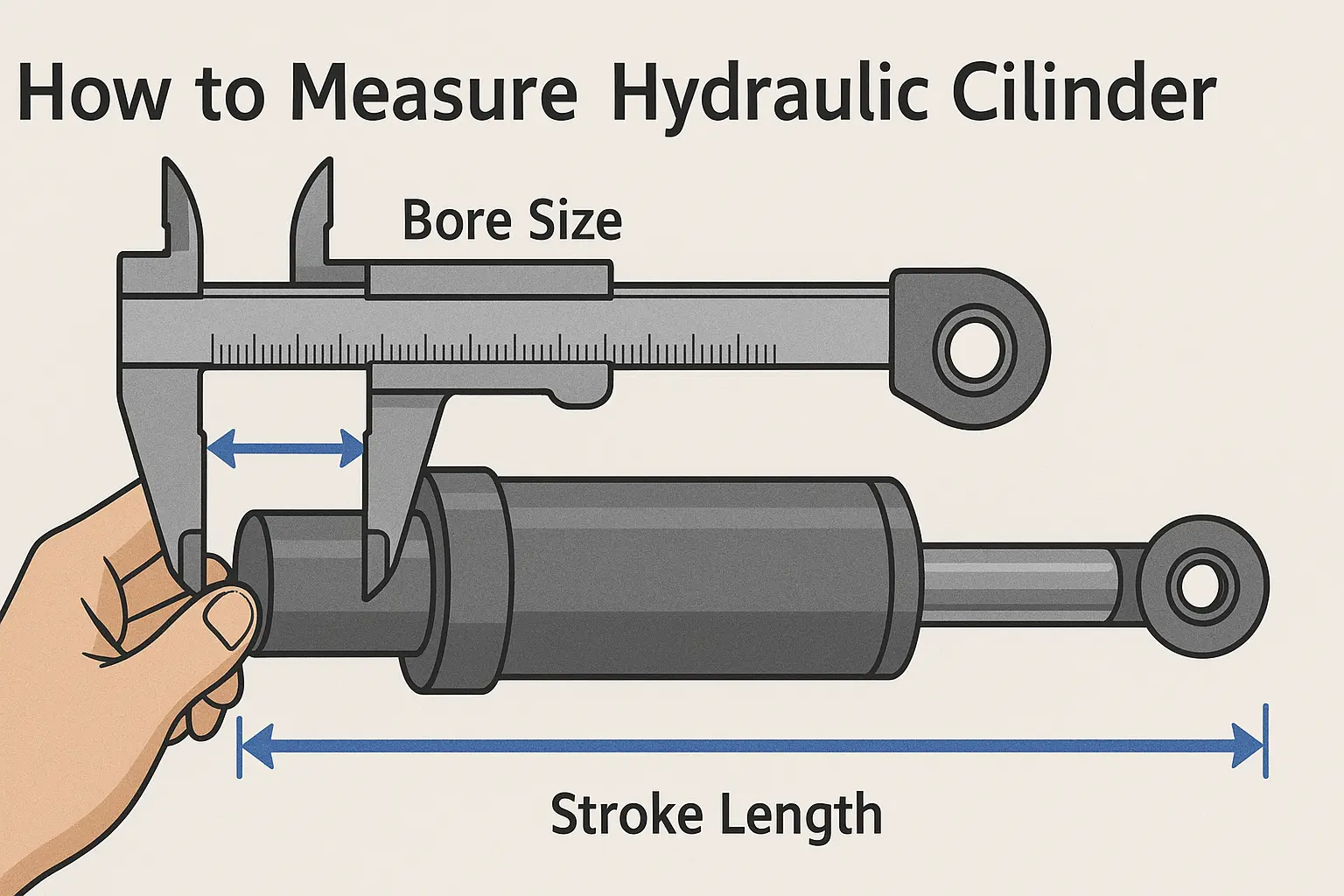

How to Measure Hydraulic Cylinder

Limang Dimensyon ang Una Namin

  • Bore Diameter— panloob na diameter ng bariles, sinusukat sa higit sa isang posisyon upang suriin ang pagkakaiba-iba ng pagsusuot.
  • Diameter ng baras— ang diameter ng piston rod ay sinusukat sa isang malinis, hindi pa nasusuot na seksyon at mula sa iba't ibang direksyon.
  • Haba ng Stroke— distansya sa pagitan ng ganap na binawi at ganap na pinalawig na mga posisyon.
  • Pangkalahatang Haba— haba ng silindro sa nakasaad na posisyong sanggunian, kadalasang binawi.
  • Uri ng Pag-mount— kumpirmahin ang koneksyon sa magkabilang dulo: flange, trunnion, clevis o spherical mounting.
Pagpili 01 Pag-load at presyon

Kinakailangang working pressure, thrust o pull force, at duty cycle.

Pagpili 02 Geometry

Bore, baras, stroke, mga sukat ng pag-mount at uri ng koneksyon.

Pagpili 03 Mga kondisyon sa pagpapatakbo

Uri ng hydraulic oil, operating temperature, working environment, movement frequency.

03

Mga Aplikasyon ng Hydraulic Cylinder

Ang mga hydraulic cylinder ng Raydafon ay itinayo para sa mga kagamitan na nangangailangan ng kontroladong linear na paggalaw at maaasahang puwersa ng pag-angat, araw-araw, sa ilalim ng totoong mga kondisyon sa field.

Mga Excavator at Loader Mga Bulldozer at Earthmoving Mga Traktora at Implementasyon Combine at Rice Harvesters Hydraulic Presses Kagamitan sa Paghawak ng Materyal Makinarya sa Produksyon at Automation Pagmimina at Malakas na Kagamitan Custom na Makinarya na Espesyal na Layunin
04

Bakit Piliin ang Raydafon bilang Iyong Supplier ng Hydraulic Cylinder

Itinayo sa paligid ng mga guhit, sample at kundisyon ng pagpapatakbo

Sa halip na pilitin ang isang bahagi ng catalog sa iyong makina, magsisimula kami mula sa tunay na kondisyon ng pagtatrabaho ng silindro at babalik sa isang detalye na akma.

  • Karaniwan at pasadyang mga pagpipilian— mga cylinder na ginawa ayon sa karaniwang mga pagtutukoy o sa mga guhit at sample ng customer.
  • Pagpili batay sa aplikasyon— bore, rod, stroke, mounting at sealing specifications na tumugma sa aktwal na mga kondisyon sa pagtatrabaho.
  • Pagtutuon ng pagganap ng pagbubuklod— mga configuration ng sealing na pinili upang kontrolin ang pagtagas ng langis sa paulit-ulit na pagbibisikleta, hindi lamang sa unang pagpupulong.
  • Mag-load ng flexibility— mga disenyo na pinili ayon sa pressure, load, stroke at operating frequency.
  • One-stop na supply ng powertrain— Nagsusuplay din ang RaydafonPang-agrikulturang Gearbox, Planetary GearboxatPTO Shaft, kaya maraming drivetrain at hydraulic component ang maaaring magmula sa isang supplier.

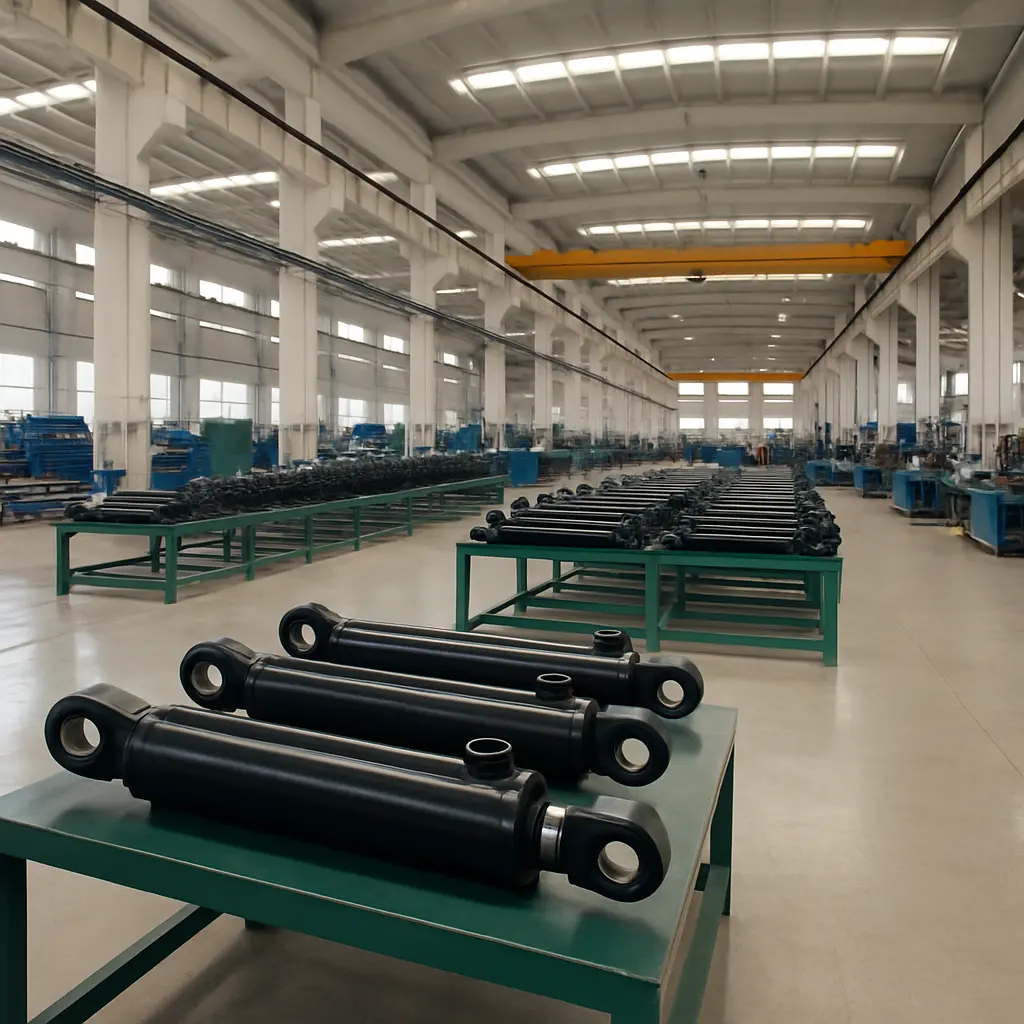

Raydafon factory

Humiling ng Detalye ng Hydraulic Cylinder

Pagpapalit ng isang umiiral na silindro o pagbuo ng isang bagong makina? Ipadala ang drawing, sample, numero ng bahagi o mga pangunahing dimensyon. Susuriin ng Raydafon ang kinakailangan at kukumpirmahin ang naaangkop na pagsasaayos ng silindro, mga sukat ng pag-mount at detalye bago magsimula ang produksyon.

View as

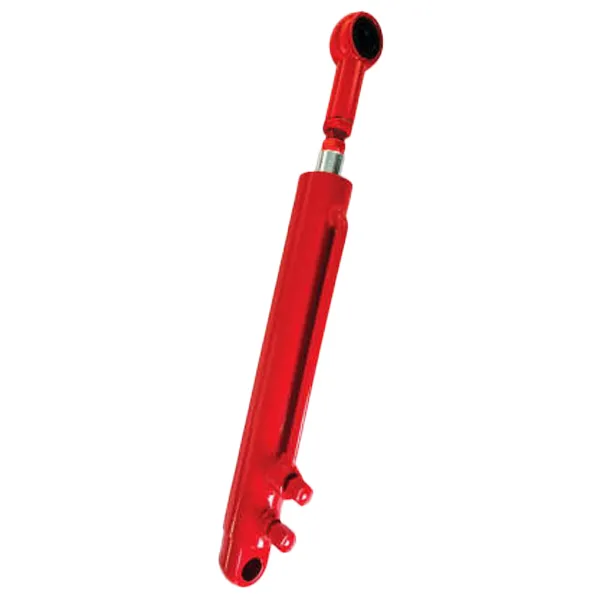

EP-YD40-245-D5 Harvester Hydraulic Cylinder

EP-YD40-245-D5 Harvester Hydraulic Cylinder

Si Raydafon, isang tagagawa at tagapagtustos ng Tsino, ay gumagawa ng EP-YD40-245-D5 Harvester hydraulic cylinder in-house. Mahalaga ito para sa pagpapalaki at pagbaba ng conveyor system ng mais at toyo, pati na rin para sa paulit -ulit na pag -on ng silo. Sa pamamagitan ng isang 40mm bore at 245mm stroke, maaari itong makatiis ng 16MPa ng presyon. Ang chrome-plated piston rod ay lumalaban sa pagsusuot, habang ang walang tahi na bakal na bariles ay matibay. Ang mga seal ay lumalaban sa langis at tumagas-patunay. Pinapanatili namin ang mahigpit na inspeksyon mula sa paggawa hanggang sa kargamento, at makatwiran ang presyo. Masiyahan sa makinis na operasyon ng ani!

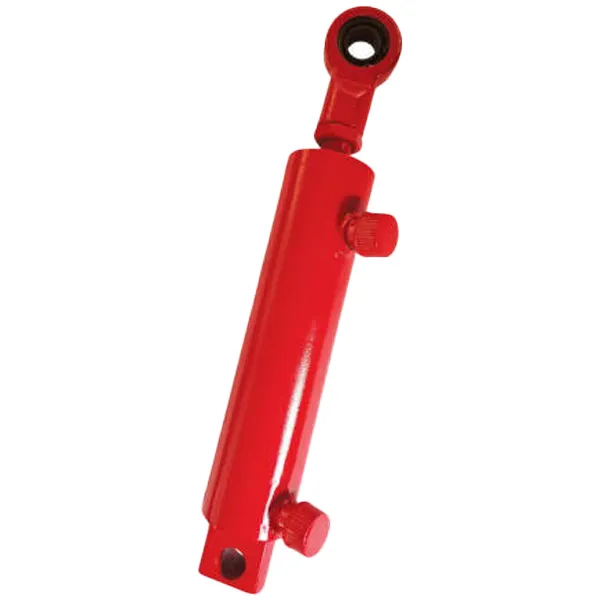

EP-YS50E-001 Harvester Steering Hydraulic Cylinder

EP-YS50E-001 Harvester Steering Hydraulic Cylinder

Si Raydafon, isang Chinese na manufacturer at supplier, ay gumagawa ng EP-YS50E-001 Harvester Hydraulic Cylinder Steering Hydraulic Cylinder, partikular para sa pagpipiloto. Mahalaga ito para sa pag-ikot at pagmaniobra ng mga ani ng trigo at palay sa bukid. Sa pamamagitan ng isang 50mm bore at 153mm stroke, maaari itong makatiis ng 20MPa ng presyon. Ang chrome-plated piston rod ay lumalaban sa pagkasira, habang ang cylinder barrel ay gawa sa matibay na seamless steel. Ang mga seal ay lumalaban sa langis at lumalaban sa pagtagas. Maingat naming sinusubaybayan ang produksyon at tama ang presyo. Gamitin ito para sa makinis na harvester steering!
Ang EP-YD40-270 Harvester Hydraulic Cylinder Cutting Platform Cylinder

Ang EP-YD40-270 Harvester Hydraulic Cylinder Cutting Platform Cylinder

Si Raydafon, isang tagagawa at tagapagtustos ng Tsino, ay gumagawa ng EP-YD40-270 Harvester Hydraulic Cylinder Cuttform Platform Cylinder In-house. Ang silindro na ito ay ginagamit para sa header. Mayroon itong 40mm bore, 270mm stroke, at maaaring makatiis ng 18MPa ng presyon. Ang piston rod ay chrome-plated para sa paglaban ng pagsusuot, at ang silindro bariles ay gawa sa matibay na walang tahi na bakal. Ang mga seal ay lumalaban sa langis at lumalaban sa pagtagas. Maingat naming sinusubaybayan ang aming proseso ng paggawa at pagpapadala, at nag -aalok kami ng isang makatwirang presyo. Ito ay isang maaasahang kasama para sa iyong header ng Harvester!
EP-HH-YG45*220 Harvester Hydraulic Cylinder

EP-HH-YG45*220 Harvester Hydraulic Cylinder

Si Raydafon, isang tagagawa at tagapagtustos ng Tsino, ay gumagawa ng EP-HH-YG45*220 Harvester Hydraulic Cylinder sa aming sariling pabrika. Ang silindro na ito ay karaniwang ginagamit sa pag -angat at pagbaba ng mga sistema ng mga nag -aani. Mayroon itong isang 45mm na nanganak, isang 220mm stroke, at maaaring makatiis ng mga panggigipit hanggang sa 16MPa. Ang chrome-plated piston rod ay lumalaban sa pagsusuot, at ang silindro bariles ay gawa sa matibay na walang tahi na bakal. Ang mga seal ay lumalaban sa langis at halos tumagas-patunay. Maingat naming sinusubaybayan ang kalidad mula sa produksyon hanggang sa paghahatid, at makatwiran ang presyo. Ang pagdaragdag ng hydraulic na sangkap na ito sa iyong ani ay gagawing maayos ito!

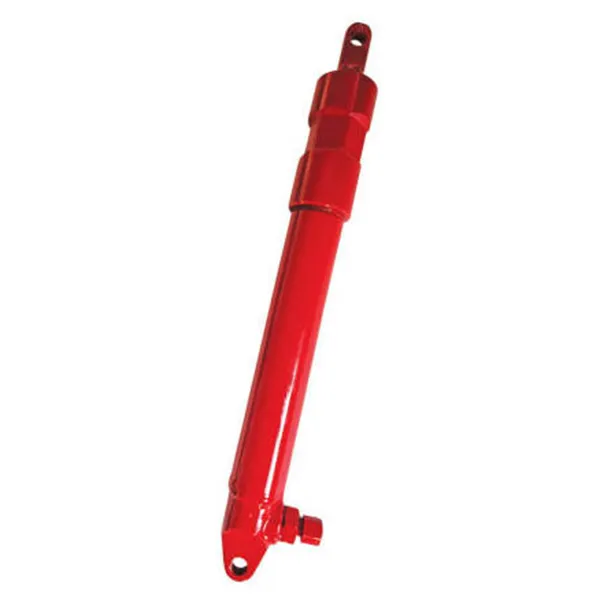

EP-YD25-001A Harvester Hydraulic Cylinder Reed Wheel Cylinder

EP-YD25-001A Harvester Hydraulic Cylinder Reed Wheel Cylinder

Si Raydafon, isang tagagawa at tagapagtustos ng Tsino, ay gumagawa ng EP-YD25-001A Harvester Hydraulic Cylinder Reed wheel cylinder in-house, partikular na para magamit sa mga reels. Mayroon itong isang 25mm bore, 235mm stroke, at maaaring makatiis ng 12MPa ng presyon. Ang chrome-plated piston rod ay lumalaban sa pagsusuot, habang ang silindro bariles ay gawa sa matibay na walang tahi na bakal. Ang mga seal ay lumalaban sa langis at lumalaban sa pagtagas. Maingat naming sinusubaybayan ang produksyon at tinitiyak ang isang makatwirang presyo. Ito ay isang maaasahan at maaasahang hydraulic cylinder para sa mga reels ng Harvester!

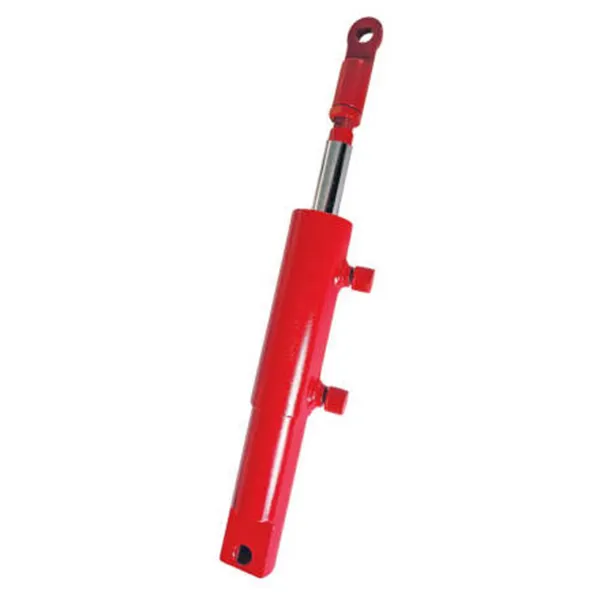

EP-SYS40F Harvester Hydraulic Cylinder Walang hanggan variable na bilis ng silindro

EP-SYS40F Harvester Hydraulic Cylinder Walang hanggan variable na bilis ng silindro

Si Raydafon, isang tagagawa at tagapagtustos ng Tsino, ay gumagawa ng EP-SYS40F Harvester Hydraulic Cylinder na walang hanggan na variable na bilis ng silindro na may patuloy na variable na paghahatid (CVT) partikular para sa mga sistema ng paghahatid ng Harvester. Sa pamamagitan ng isang 40mm bore at 65mm stroke, maaari itong makatiis ng 18MPA operating pressure. Ang piston rod ay chrome-plated para sa proteksyon ng pagsusuot, ang silindro bariles ay gawa sa mataas na lakas na walang tahi na bakal, at ang mga seal ay lumalaban sa langis at lumalaban sa edad, tinitiyak ang pagtagas-patunay na operasyon. Sa mahigpit na kontrol ng kalidad mula sa produksyon hanggang sa inspeksyon, nag -aalok kami ng isang makatwirang presyo. Ang pagdaragdag ng isang maaasahang sangkap ng CVT sa iyong tag -ani ay masisiguro ang maayos na operasyon!
Bilang isang maaasahang tagagawa at tagapagtustos ng Hydraulic Cylinder sa Tsina, ang aming mga produkto ay naipasa ang sertipikasyon ng CE. Kung nais mong bumili ng mga kalidad na produkto, mangyaring makipag -ugnay sa amin.
