Planetary Gearbox

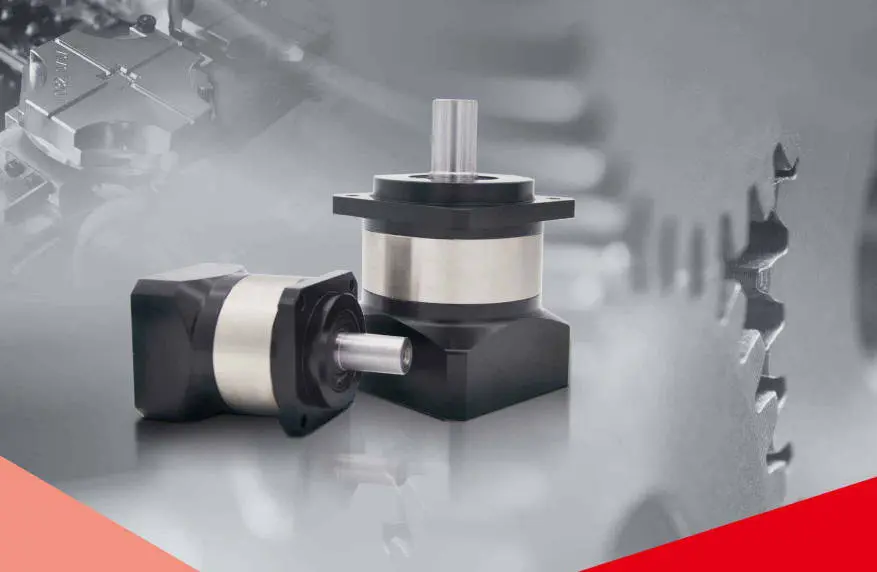

Raydafon, Ang mataas na kalidad na reducer ng direktang supply ng pabrika ng China, bilang isang maaasahang tagagawa at tagapagtustos, nagbibigay kami ng mga planeta na reducer na may matatag na pagganap, compact na istraktura at makatwirang presyo, na angkop para sa mga kagamitan sa automation, mga pangangailangan ng paghahatid ng mataas na pag-load para sa mataas na toro, mahabang buhay at mataas na kahusayan.

Ang Raydafon planetary reducer ay nagpatibay ng mataas na lakas na haluang metal na bakal na istraktura, ang gear ay carburized at quenched at katumpakan na lupa, ang tigas na ibabaw ng ngipin ay umabot sa HRC60 ± 2, ang paglaban ng pagkapagod ay malakas, at ang kapasidad na nagdadala ng pag-load ay mas mataas kaysa sa tradisyunal na mekanismo ng pagbabawas ng gear. Ang panloob na three-tooth symmetrical meshing design ay pinagtibay, ang kahusayan sa paghahatid ay maaaring umabot ng higit sa 95%, matatag ang operasyon, mababa ang ingay, at ang output ng metalikang kuwintas ay pantay. Ito ay partikular na angkop para sa mga sistema ng servo, mga electric cylinders, pang -industriya na robot, gulong mobile chassis, mga linya ng paghahatid at pag -aangat ng mga aparato, atbp, na may mataas na mga kinakailangan para sa katumpakan at tugon ng kuryente.

RaydafonPlanetary GearboxNagbibigay ng solong yugto, dalawang yugto, at tatlong yugto na mga kumbinasyon ng istruktura, na may mga ratios ng bilis na sumasakop sa 3: 1 ~ 200: 1, at maaaring mapalawak ang pagpili ng outque at pagbabawas ng ratio kung kinakailangan; Kasama sa mga form ng output ang key shaft, spline shaft, flange type at na-customize na hindi pamantayan na interface upang matugunan ang mga kinakailangan sa pag-install ng iba't ibang kagamitan. Ang lahat ng mga produkto ng kumpanya ay pumasa sa dynamic na pagsubok sa pagbabalanse at pagsubok ng concentricity upang matiyak ang high-speed na operasyon nang hindi nanginginig at init, na lubos na pinapabuti ang pangkalahatang katatagan ng kagamitan.

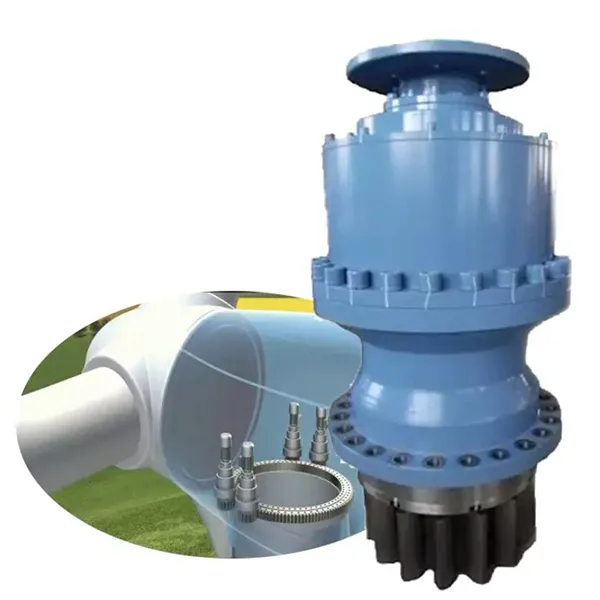

Ang mga reducer ng planeta na ginawa ni Raydafon ay malawakang ginagamit sa mga awtomatikong linya ng pagpupulong, makinarya ng packaging, kagamitan sa CNC, pagbibigay ng kagamitan, tsasis ng crawler ng engineering, mga sistema ng kontrol ng lakas ng hangin at iba pang mga patlang. Mayroon silang mahusay na pagganap sa tibay, kakayahang umangkop at pagiging mapagkumpitensya sa presyo, at mahusay na natanggap ng mga domestic at dayuhang customer. Kung ikaw ay isang integrator, isang kumpletong tagagawa ng makina o isang tagapagbigay ng serbisyo sa pagpapanatili, maaari kaming magbigay sa iyo ng mga solusyon sa paghahatid ng gastos at matatag na suporta sa supply.

Paano gumagana ang isang planetary gearbox

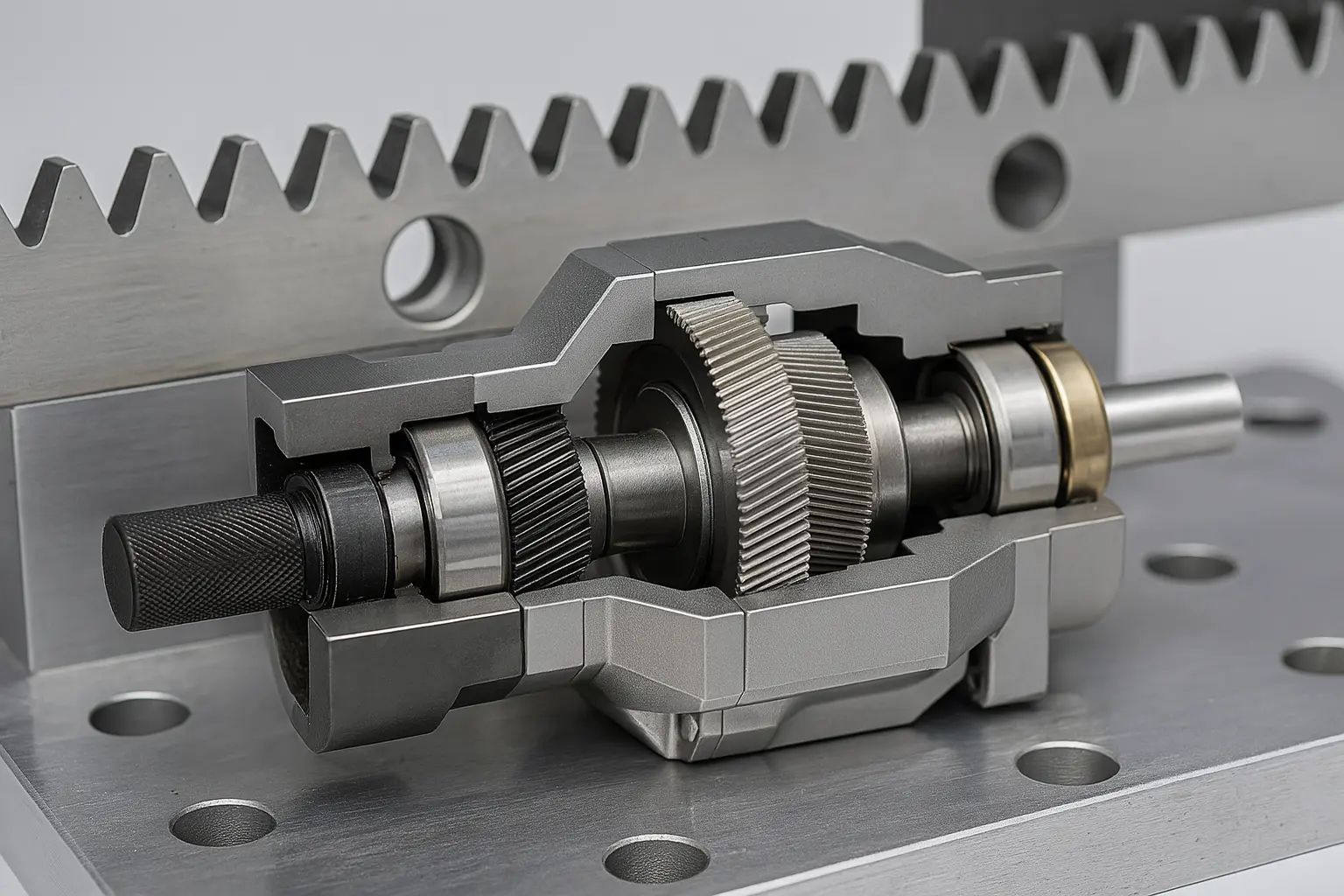

Ang pangunahing istraktura ng isang planetary reducer ay binubuo ng tatlong pangunahing bahagi: ang gitnang sun gear (pinion sa dulo ng pag -input), ang planeta ng gear ay umiikot sa paligid nito, at ang panloob na singsing ng gear na nakabalot sa labas. Ang kapangyarihan ay ipinadala mula sa motor, unang nagmamaneho ng sun gear upang paikutin, at pagkatapos ay ang sun gear ay nagtutulak ng maraming mga gears ng planeta upang paikutin. Ang mga planeta na gears na ito ay umiikot habang umiikot sa gear ng araw, at sa wakas ay ihahatid ang kapangyarihan sa output shaft sa pamamagitan ng planeta ng planeta na naayos sa kanila.

Ang pamamaraan na "multi-tooth meshing" na ito ay nagbibigay-daan sa puwersa na maibahagi sa maraming mga gears, na hindi lamang may makinis na output at mababang ingay, ngunit mayroon ding isang mas malakas na kapasidad na nagdadala ng pag-load kaysa sa mga ordinaryong istruktura ng gear. Ang mga reducer ng planeta ng Raydafon ay maaaring mag -output ng mas mataas na metalikang kuwintas sa ilalim ng parehong mga kondisyon ng dami, na may isang compact na istraktura, na angkop para sa kagamitan na may limitadong puwang ng pag -install ngunit ang mga kinakailangan sa pagganap ng paghahatid, tulad ng mga sistema ng servo, awtomatikong robotic arm, crawler drive module, packaging machine, atbp.

Ang ratio ng paghahatid ng isang planeta reducer ay nakasalalay sa ratio ng gear at ang bilang ng mga yugto. Kadalasan, ang isang solong yugto ay maaaring umabot sa 310: 1, ang isang dalawang yugto ay maaaring mapalawak sa 20100: 1, at kahit na ang isang tatlong yugto na kumbinasyon ay maaaring gawin para sa mga kondisyon ng pagtatrabaho na nangangailangan ng isang mas malaking ratio ng pagbawas. Nagbibigay ang Raydafon ng pamantayang istraktura ng bilis ng bilis at sumusuporta sa na -customize na kumbinasyon ng kaskad, pagtatakda ng bilis ng output at saklaw ng metalikang kuwintas ayon sa mga pangangailangan ng customer.

Dahil ang panloob na gear ng planeta ay patuloy na nagbabago ng posisyon ng puwersa sa panahon ng pag -ikot, ang gear ay nagsusuot nang pantay -pantay at ang buong makina ay may mas mahabang buhay. Bilang karagdagan, ginagamit namin ang mga hard gear na bakal na haluang metal, mga bearings ng katumpakan at mababang pamantayan sa pagpupulong ng backlash, na ginagawang hindi lamang matatag ang reducer sa output, ngunit mataas din sa pagpoposisyon ng kawastuhan, na angkop para sa paulit -ulit na pagsisimula at paghinto, pasulong at baligtad, at mababang mga kondisyon ng pagkarga ng pagkarga.

Ang pangunahing bentahe ng mga planeta ng planeta ay mataas na kahusayan, mataas na density ng metalikang kuwintas, maliit na sukat at mahusay na kontrol ng concentricity. Ang Raydafon ay may mga mature na solusyon sa disenyo ng set ng gear, sistema ng pagpapadulas, pagtutugma ng output flange, atbp, na maaaring masakop ang aktwal na mga pangangailangan ng iba't ibang mga sistemang pang -industriya. Kung sinusuri mo ang pag -optimize ng sistema ng paghahatid, maaari naming mabilis na tumugma sa naaangkop na kombinasyon ng modelo at istraktura ayon sa mga parameter ng motor at mga kinakailangan sa pag -load na ibinibigay mo. Maligayang pagdating upang kumunsulta sa pagpili.

Paano makalkula ang ratio ng gear ng planetary gearbox

Kapag gumagamit o pagpili ng isang reducer ng planeta, ang pagkalkula ng ratio ng paghahatid (pagbabawas ng ratio) ay isang pangunahing at kritikal na hakbang. Ang ratio ng paghahatid ay tumutukoy sa bilis at metalikang kuwintas ng output shaft, at may direktang epekto sa kahusayan ng operating ng kagamitan at pagtutugma ng pag -load. Kapag nagdidisenyo ng isang sistema ng pagbabawas ng planeta, tutugma si Raydafon sa naaangkop na istraktura ng bilis ng bilis ayon sa aktwal na mga pangangailangan upang matiyak ang matatag at mahusay na paggamit.

Ang pormula para sa pagkalkula ng ratio ng paghahatid ng isang planeta reducer ay talagang hindi kumplikado. Ang pinaka -karaniwang istraktura ay ang sun gear ay aktibo, ang panloob na singsing ay naayos, at ang planeta carrier ay output. Sa ilalim ng istrukturang ito, ang pormula para sa pagkalkula ng ratio ng paghahatid ay:

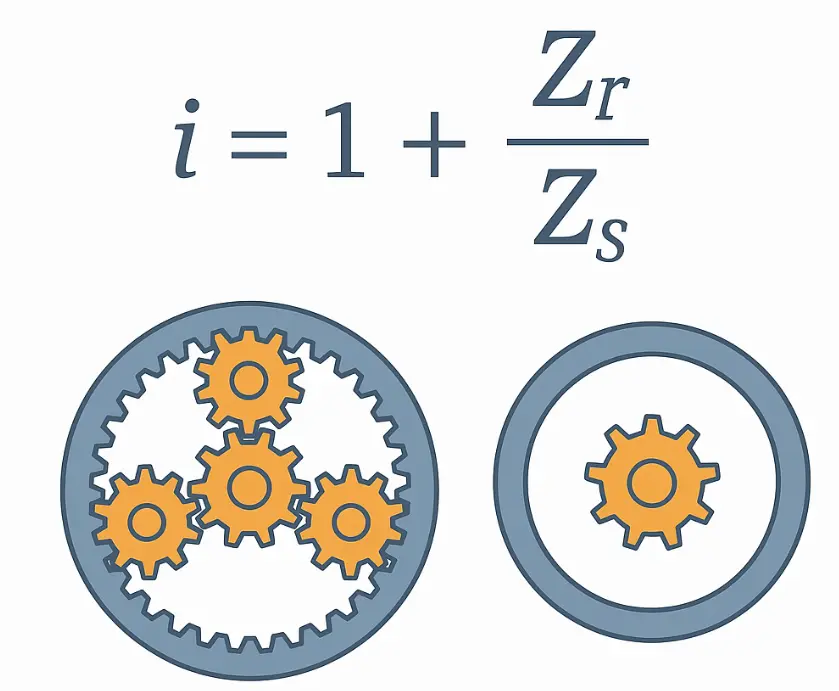

Ratio ng paghahatid i = 1 + (zr / zs)

Saan:

Ang Zr ay ang bilang ng mga ngipin sa panloob na singsing

Ang ZS ay ang bilang ng mga ngipin sa sun gear

Para sa isang simpleng halimbawa: kung ang bilang ng mga ngipin sa sun gear ay 20 at ang bilang ng mga ngipin sa panloob na singsing ay 60, kung gayon ang ratio ng paghahatid ay:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Iyon ay, ang motor ay umiikot ng 4 na beses, ang output shaft ay umiikot ng 1 oras, at ang ratio ng pagbawas ay 4: 1.

Sa mga reducer ng planeta na dinisenyo ni Raydafon, ang karaniwang ginagamit na ratio ng paghahatid ay sumasaklaw sa isang saklaw ng 3: 1 hanggang 100: 1, na nakamit sa pamamagitan ng isang kumbinasyon ng solong yugto, dalawang yugto o tatlong yugto na istruktura.

Ang istraktura ng solong yugto ay karaniwang ang ratio ng bilis ay 3 ~ 10

Ang ratio ng bilis ng istraktura ng dalawang yugto ay 15 ~ 100

Tatlong yugto na istraktura na angkop para sa mga mabibigat na bilis ng mababang bilis na nangangailangan ng isang mas malaking ratio ng pagbawas

Bilang karagdagan sa pagkalkula ng bilis ng ratio, mahalaga din na tandaan na ang mga pangkat ng planeta ng iba't ibang mga antas ay superimpose panloob na alitan, na magkakaroon ng kaunting epekto sa kahusayan. Samakatuwid, sa ilalim ng saligan na pinapayagan ng ratio ng bilis, subukang pumili ng isang mas mahusay na kombinasyon ng mababang antas.

Maaaring magrekomenda ang Raydafon ng isang makatwirang ratio ng paghahatid at antas ng istruktura batay sa bilis ng motor, mga kinakailangan sa bilis ng output, pag -load ng metalikang kuwintas at iba pang data na ibinigay ng customer, at magbigay ng mga guhit ng parameter at mga mungkahi sa pagpili upang matulungan kang maiwasan ang mga pagkakamali sa maagang yugto ng pagpili at matiyak ang maaasahang operasyon ng kagamitan. Kung hindi ka sigurado tungkol sa pagkalkula ng ratio ng paghahatid, maaari ka ring makipag -ugnay sa amin nang direkta at tutulong kami sa pagkalkula at pagtutugma ng naaangkop na modelo.
