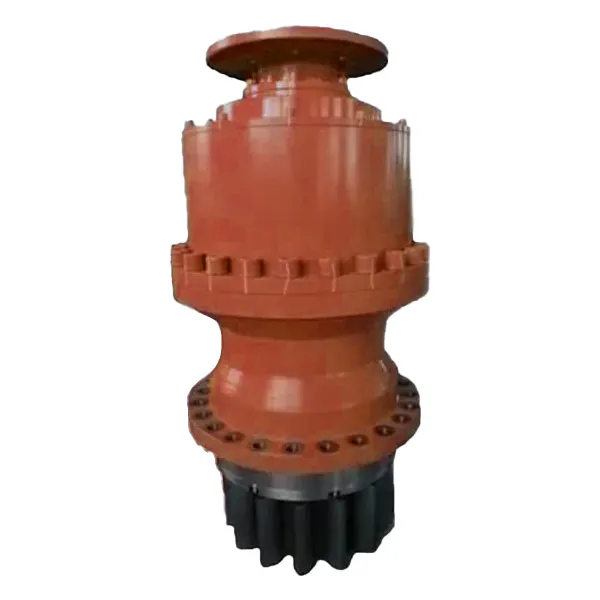

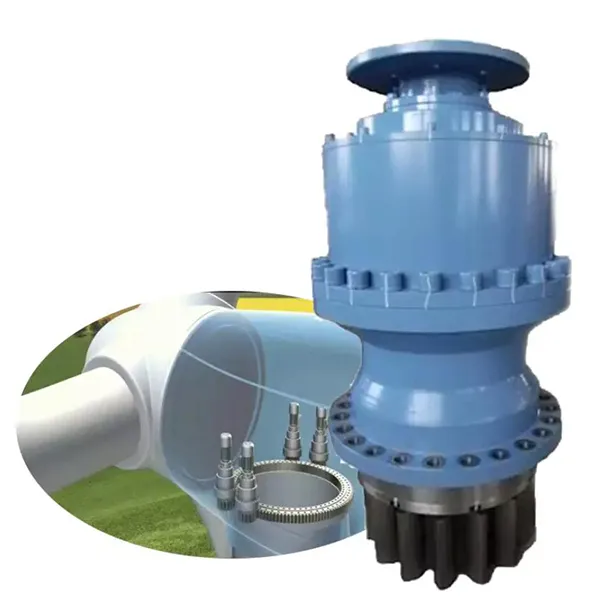

Yaw Drive Planetary Gearbox para sa Wind Turbine

Mga Tampok ng Produkto

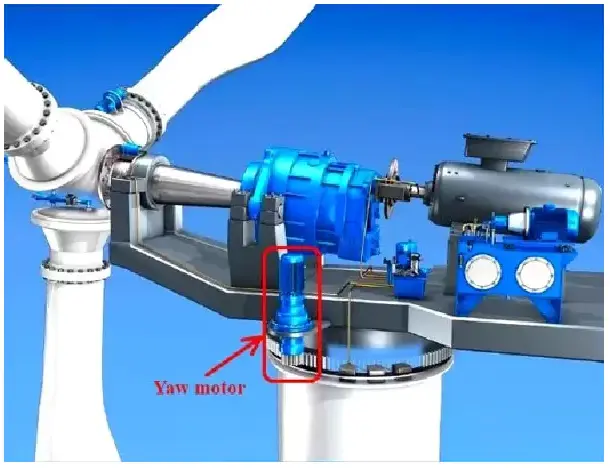

Bilang pangunahing bahagi ng paghahatid ng mga turbines ng hangin, ang lubos na pinagsama at maaasahang disenyo ng yaw system planetary gearbox ay ang susi upang matiyak ang tumpak na pag-align ng hangin at pangmatagalang matatag na operasyon ng mga turbin ng hangin. Ang ganitong uri ng gearbox ay nagpatibay ng isang layout ng multi-stage planetary gear train. Sa pamamagitan ng tumpak na meshing ng panloob na gear gear, sun gear at planeta gear, ang high-speed at low-torque input ng yaw motor ay na-convert sa isang mababang bilis at high-torque output. Ang karaniwang ratio ng pagbawas ay maaaring umabot ng higit sa 500: 1. Halimbawa, sa isang 3MW na turbine ng hangin, ang output ng metalikang kuwintas nito ay maaaring maabot ang 120,000nm, na sapat na upang himukin ang nacelle na may diameter na 80 metro upang makumpleto ang ± 360 ° walang limitasyong pag -ikot sa ilalim ng malakas na mga kondisyon ng hangin. Ang disenyo na ito ay hindi lamang lubos na binabawasan ang laki ng gearbox, ngunit binabawasan din ang nag-iisang pag-load ng ngipin sa pamamagitan ng 40% sa pamamagitan ng istruktura ng pagbabahagi ng pag-load ng multi-planet, na makabuluhang nagpapalawak ng buhay ng gear.

Sa mga tuntunin ng matinding kakayahang umangkop sa kapaligiran, ang YAW System Planetary Gearbox ay nagpapakita ng mahusay na pagtutol sa pagkapagod at paglaban sa kaagnasan. Ang shell nito ay gawa sa ductile iron QT400-18AL. Matapos ang espesyal na paggamot sa init, ang lakas ng makunat nito ay umabot sa 600MPa. Sa antas ng proteksyon ng IP67 at istraktura ng triple sealing, maaari itong makatiis ng spray ng asin, alikabok at matinding pagkakaiba sa temperatura mula -40 ℃ hanggang 60 ℃. Ang sinusukat na data ng isang sakahan ng hangin sa malayo sa pampang ay nagpapakita na pagkatapos ng 5 taon ng patuloy na operasyon, ang kalinisan ng panloob na lubricating langis ng gearbox ng yunit gamit ang ganitong uri ng gearbox ay nagpapanatili pa rin ng pamantayang NAS 8, na mas mataas kaysa sa average ng industriya. Ang core gear set ay nagpatibay ng proseso ng carburizing at quenching, na may isang katigasan sa ibabaw ng HRC58-62. Sa binagong disenyo ng profile ng ngipin, ang antas ng ingay sa ilalim ng dynamic na pag -load ay mas mababa sa 65dB (a), na mas mababa kaysa sa 80dB (a) ng mga tradisyunal na gearbox.

Ang intelihenteng pagsubaybay at pagpapanatili ay isa pang pangunahing tagumpay sa teknolohiya ng mga modernong gearbox ng planeta ng yaw system. Ang built-in na sensor ng panginginig ng boses at sensor ng temperatura ay maaaring masubaybayan ang estado ng meshing ng gear at temperatura ng tindig sa real time. Matapos maproseso ang data ng module ng gilid ng computing, ang mga potensyal na pagkakamali ay maaaring bigyan ng babala ng 72 oras nang maaga. Halimbawa, ang isang tiyak na modelo ay nakakita ng hindi normal na dalas ng panginginig ng boses ng planeta ng planeta at pinalitan ang pagod na karayom ​​sa oras, pag -iwas sa pag -scrape ng gearbox na nagkakahalaga ng 2 milyong yuan. Bilang karagdagan, ang modular na disenyo nito ay sumusuporta sa mabilis na disassembly at pagpupulong, at ang nag -iisang oras ng pagpapanatili ay pinaikling ng 60% kumpara sa tradisyonal na istraktura. Sa pamamagitan ng hindi maibabalik na mga bearings at mga seal na walang pagpapanatili, ang gastos sa pagpapanatili ng buong ikot ng buhay ay nabawasan ng higit sa 35%.

Mula sa pananaw ng pag -optimize ng kahusayan ng enerhiya, ang YAW System Planetary Gearbox ay nakakamit ng isang perpektong balanse sa pagitan ng pagkawala ng kuryente at kahusayan ng pagwawaldas ng init sa pamamagitan ng sistema ng pagpapadulas na na -optimize ng simulation ng mekanika ng likido. Ang disenyo ng circuit ng langis nito ay nagpatibay ng isang pinagsama -samang mode ng sapilitang sirkulasyon at pagpapadulas ng splash, na binabawasan ang pagkawala ng langis na pagpapakilos ng mas mababa sa 1.5% ng lakas ng pag -input habang tinitiyak ang buong pagpapadulas ng mga gears. Ang isang paghahambing na pagsubok ay nagpapakita na ang gearbox na gumagamit ng sistemang pampadulas na ito ay maaaring makatipid ng 12,000kWh ng koryente bawat taon kumpara sa tradisyonal na gearbox sa ilalim ng kondisyon ng 2000 na oras ng taunang henerasyon ng kuryente. Habang ang mga turbin ng hangin ay umuunlad patungo sa malakihan at matalinong pag-unlad, ang ganitong uri ng gearbox ay karagdagang pagpapabuti ng bilis ng pagtugon at pagpoposisyon ng kawastuhan ng YAW system sa pamamagitan ng pagsasama ng electric-hydraulic hybrid drive at adaptive damping na teknolohiya, na nagbibigay ng pangunahing suporta para sa pagbawas ng gastos at pagpapabuti ng kahusayan sa industriya ng lakas ng hangin.

Mga Parameter ng Pagganap

Prinsipyo ng produkto

Ang lohika ng paghahatid ng planeta ng planeta ng sistema ng YAW ay batay sa tumpak na mekanikal na istraktura ng sistema ng gear ng planeta. Kasama sa mga pangunahing sangkap nito ang sun gear, planeta ng planeta, panloob na gear gear at carrier ng planeta. Matapos magsimula ang motor ng drive, ang sun gear, bilang pagtatapos ng pag -input ng kuryente, ay nagtutulak ng maraming mga gears ng planeta upang gumulong kasama ang panloob na gear ng singsing. Ang mga planeta ng planeta ay umiikot sa paligid ng sun gear habang umiikot, at sa wakas ay ipinadala ang kapangyarihan sa nacelle rotation shaft sa pamamagitan ng planeta carrier. Ang disenyo na ito ay nakakalat ng pag -load sa pamamagitan ng pakikipagtulungan ng maraming mga gears. Halimbawa, sa isang 3MW onshore wind turbine, ang metalikang kuwintas na dala ng isang solong planeta ng planeta ay kinokontrol sa halos 18,000nm, pag-iwas sa pinsala sa ibabaw ng ngipin na dulot ng lokal na konsentrasyon ng stress sa tradisyonal na mga gears na single-stage. Ang ratio ng pagbawas nito ay nakamit sa pamamagitan ng pag-aayos ng bilang ng mga gears ng planeta (karaniwang 3-4) at ang ratio ng gear. Halimbawa, ang isang tiyak na modelo ay gumagamit ng isang 3-planetary na istraktura ng gear na may isang 120-tooth na panloob na singsing na gear at isang 20-ngipin na sun gear upang makamit ang isang 6: 1 inter-yugto na pagbawas ng ratio. Ang pangwakas na kabuuang ratio ng pagbawas ay maaaring umabot sa 540: 1, na isinasaalang -alang ang balanse ng bilis ng yaw at output ng metalikang kuwintas.

Ang dinamikong katatagan ng gearbox ay nagmula sa mekanismo ng mekanikal na kabayaran nito. Kapag ang Nacelle ay sumailalim sa lakas ng hangin at gumagawa ng pagbabagu -bago ng sandali, ang sistema ng gear ng planeta ay awtomatikong inaayos ang clearance ng gear meshing sa pamamagitan ng lumulutang na disenyo ng carrier ng planeta upang matiyak na hindi bababa sa tatlong ngipin ang nakikipag -ugnay sa parehong oras. Ang sinusukat na data ng isang sakahan ng hangin sa malayo sa pampang ay nagpapakita na sa ilalim ng kondisyon ng agarang pagbabagu -bago ng sandali ng ± 12%, ang error sa paghahatid ng gearbox ay palaging kinokontrol sa loob ng 0.08 °, na kung saan ay makabuluhang mas mababa kaysa sa 0.3 ° error ng tradisyonal na kahanay na shaft gearbox. Ang katatagan na ito ay dahil sa nababanat na istraktura ng suporta ng carrier ng planeta, na gumagamit ng isang kumbinasyon ng mga high-damping goma at metal na gasket upang sumipsip ng mga panginginig ng mataas na dalas at maiwasan ang mga microcracks sa mga gears dahil sa mahigpit na epekto. Bilang karagdagan, ang profile ng ngipin ng singsing ng panloob na gear ay na -topologically na -optimize at binago upang mabawasan ang lakas ng epekto ng meshing ng 35%. Matapos ang tatlong taon ng patuloy na operasyon, ang ibabaw ng gear ng ngipin ng isang tiyak na modelo ay nananatiling walang malinaw na pag -pitting.

Ang coordinated na disenyo ng pagpapadulas at sistema ng pagwawaldas ng init ay ang susi sa pangmatagalang maaasahang operasyon ng gearbox. Ang sistema ng pagpapadulas nito ay nagpatibay ng dalawahan na mode ng "presyon ng sirkulasyon + splash lubrication": Kapag ang gear ay umiikot, ang langis ng lubricating ay itinapon sa channel ng langis ng pabahay, at sa parehong oras, ang suplay ng langis ng bomba ay pinipilit ang suplay ng langis sa mga pangunahing bahagi tulad ng planetary gear na nagdadala sa isang rate ng daloy ng 8L/min. Ang isang pagsubok sa mababang temperatura ay nagpapakita na sa ilalim ng -25 ℃ Mga kondisyon sa pagtatrabaho, maaari pa ring mapanatili ng system ang lagkit ng langis sa loob ng saklaw ng ISO VG 320 upang maiwasan ang mga gears mula sa gluing dahil sa hindi sapat na pagpapadulas. Ang disenyo ng dissipation ng init ay nakamit sa pamamagitan ng pagsasama ng channel ng langis ng spiral na may heat sink. Inilipat ng langis ang init sa pabahay sa panahon ng proseso ng daloy, at pagkatapos ay mawala ito sa pamamagitan ng natural na kombeksyon o isang opsyonal na aparato sa paglamig ng hangin. Ipinapakita ng data na sa patuloy na operasyon ng yaw, ang temperatura ng langis ng gearbox ay maaaring kontrolado sa ibaba 60 ℃, na halos 12 ℃ mas mababa kaysa sa tradisyonal na istraktura, na epektibong maantala ang pag -iipon ng rate ng lubricating oil.

Habang umuunlad ang teknolohiya ng lakas ng hangin patungo sa katalinuhan, ang mga modernong sistema ng planeta ng planeta ng YAW ay nagsasama ng mga diskarte sa adaptive control. Sa pamamagitan ng pagsasama ng mga sensor ng metalikang kuwintas at mga encoder na may mataas na katumpakan, maaaring masubaybayan ng gearbox ang input/output metalikang kuwintas, bilis at posisyon ng cabin sa real time, at pabago-bago ayusin ang mga parameter ng paghahatid batay sa bilis ng hangin at data ng direksyon. Halimbawa, sa ilalim ng mga kondisyon ng gusty, ang system ay maaaring aktibong lumipat sa mode ng mababang ratio ng pagbawas upang paikliin ang oras ng pagtugon ng yaw sa mas mababa sa 3 segundo; Habang nasa ilalim ng matatag na mga kondisyon ng hangin, lumilipat ito sa mode ng mataas na pagbawas ng ratio upang mabawasan ang pagkonsumo ng enerhiya ng motor. Matapos mailapat ang teknolohiyang ito sa isang modelo ng 10MW na malayo sa pampang, ang pagkonsumo ng enerhiya ng sistema ng YAW ay nabawasan ng 15%, at ang pagpoposisyon ng kawastuhan ng Nacelle ay pinabuting ± 0.12 °, na nagbibigay ng garantiya ng hardware para sa tumpak na pagkakahanay ng mga blades sa hangin. Ang kumbinasyon ng mekanikal na istraktura at intelihenteng algorithm ay nagmamaneho ng pag -upgrade ng mga planeta na gearbox mula sa tradisyonal na mga sangkap ng paghahatid sa "matalinong mga kasukasuan" ng mga sistema ng lakas ng hangin.

Mga patotoo ng customer

Ako si Hans Müller mula sa Alemanya. Bilang Technical Procurement Manager ng Enerwind Energy Group, gumagamit ako ng Yaw Drive Planetary Gearbox ng Raydafon para sa Wind Turbine nang higit sa isang taon. Ang mahusay na pagganap at pagiging maaasahan ay kahanga -hanga. Sa mataas na hamog na asin at malakas na kapaligiran ng pag -load ng hangin ng sakahan ng hangin ng North Sea, ang gearbox ay tumatakbo sa loob ng 18 buwan nang walang anumang pagkabigo. Ang selyadong at anti-corrosion na disenyo ay nabawasan ang gastos sa pagpapanatili ng 40%. Ang bilis ng tugon ng yaw sa ilalim ng mga kondisyon ng bagyo ay 25% nang mas mabilis kaysa sa mga nakikipagkumpitensya na produkto, at ang katumpakan ng pagpoposisyon ng Nacelle ay ± 0.15 °, na tumutulong upang madagdagan ang henerasyon ng kuryente ng yunit ng 8%. Ano ang mas bihirang ang koponan ng engineering ng iyong kumpanya ay nagbigay ng mahusay na suporta sa buong proseso, at nalutas ng remote na pag -debug ang problema sa pagtutugma sa loob ng 3 oras, ganap na tinanggal ang mga teknikal na alalahanin ng mga proyekto sa ibang bansa. Si Raydafon ay naging pangunahing tagapagtustos ng aming mga proyekto sa kapangyarihan ng hangin sa malayo sa pampang, at inaasahan namin ang pagpapalalim ng kooperasyon sa mas malaking mga modelo ng megawatt sa hinaharap!

Ako si Lucas Thompson mula sa Greenpower Renewables sa Estados Unidos. Noong nakaraang taon, binili namin ang Yaw Drive Planetary Gearbox ng Raydafon para sa Wind Turbine para sa pag -upgrade ng 3MW unit ng California Desert Wind Farm. Sa ngayon, ang mga resulta ng operating ay higit na lumampas sa mga inaasahan - ang produkto ay hindi lamang nakatiis sa matinding kapaligiran ng 60 ° C pagkakaiba sa temperatura sa pagitan ng araw at gabi, ngunit binabawasan din ang ingay ng gearbox sa pamamagitan ng 30% kumpara sa lumang kagamitan, at ang katumpakan ng pagpoposisyon ng yaw ay matatag sa loob ng ± 0.1 °, na direktang pinatataas ang kahusayan ng henerasyon ng yunit ng 7%; Ano ang mas nakakagulat na ang koponan ng after-sales ng kumpanya ay aktibong nagbibigay ng quarterly inspeksyon ng mga serbisyo, natuklasan at pinapalitan ang mga pagod na mga filter ng langis nang maaga, at maiiwasan ang mga potensyal na pagkabigo. Mula sa pagganap ng produkto hanggang sa tugon ng serbisyo, ganap na binago ni Raydafon ang aking stereotype ng Made in China. Bibigyan ko ng prayoridad ang iyong kumpanya para sa lahat ng hinaharap na mga proyekto sa lakas ng hangin at malayo sa pampang!

Ako si Ethan Carter, mula sa Windhorizon Energy sa UK. Binili namin ang Yaw Drive Planetary Gearbox ng Raydafon para sa Wind Turbine para sa Scottish Offshore Wind Power Project. Matapos gamitin ito sa kalahating taon, ganap kaming humanga sa lakas ng produkto. Sa isang kapaligiran na may average na bilis ng hangin na 12m/s at malubhang kaagnasan ng spray ng asin, ang gearbox ay hindi lamang nagkaroon ng zero na pagtagas at zero abnormal na ingay, ngunit mayroon ding bilis ng pagtugon sa yaw na 20% nang mas mabilis kaysa sa orihinal na solusyon, na direktang nadagdagan ang kahusayan ng hangin ng yunit ng 9%. Ano ang higit na bihirang ang koponan ng teknikal ng iyong kumpanya ay sumunod sa buong proseso, na nagbibigay ng pasadyang suporta mula sa pag -install at pag -utos sa pagsubaybay sa data, at kahit na aktibong na -optimize ang mga parameter ng sistema ng pagpapadulas, na nagpapalawak ng tinantyang buhay ng kagamitan sa pamamagitan ng 15%. Mula sa kalidad hanggang sa serbisyo, ganap na binawi ni Raydafon ang aking pang -unawa sa mga umuusbong na supplier. Sa hinaharap, ang lahat ng mga proyekto ng kapangyarihan ng hangin sa malayo sa pampang ay pipiliin muna ang iyong kumpanya!
