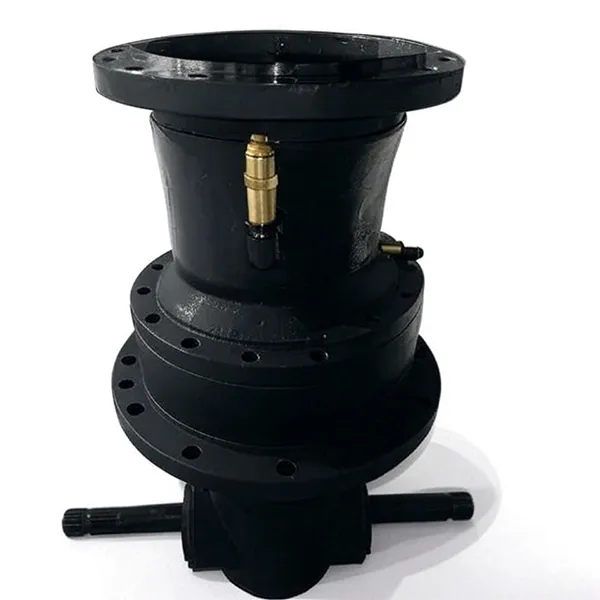

  • PGA Series Auger Drive Planetary Gearbox para sa Feed MixerPGA Series Auger Drive Planetary Gearbox para sa Feed Mixer
  • PGA Series Auger Drive Planetary Gearbox para sa Feed MixerPGA Series Auger Drive Planetary Gearbox para sa Feed Mixer

PGA Series Auger Drive Planetary Gearbox para sa Feed Mixer

PGA series auger drive planetary gearboxes ay binuo para sa TMR feed mixer at diet feeder na hinimok mula sa 540 rpm tractor PTO. Ang tuluy-tuloy na torque ay tumatakbo mula 3,810 N·m (PGA-502) hanggang 42,000 N·m (PGA-4203/4204), na may mga ratio mula 11.1:1 hanggang 662.8:1 at karaniwang 1"3/8 Z6 o 1"3/4 Z20 input splines. Ang mga gear at shaft ay high-strength alloy steel, gas carburized sa humigit-kumulang HRC58 tooth-surface hardness; ang one-piece cast-iron housing ay gumagamit ng dual sealing sa IP65 para sa alikabok, slurry at wash-down. Ginawa ni Raydafon sa sarili nitong ISO 9001 workshop sa Ningbo, China, para sa mga OEM mixer builder at bilang kapalit na unit para sa mga sakahan at dealer. Mga custom na ratio, output flanges at mounting face na ginawa sa pagguhit. Ipadala ang iyong modelo ng mixer o drawing para sa kumpirmadong pagpili at panipi sa loob ng 24 na oras.

PGA Series Auger Drive Planetary Gearbox para sa Feed Mixer

Isang 540 rpm na PTO-driven na planetary reducer para sa mga TMR mixer at diet feeder, na naghahatid ng 3,810–42,000 N·m tuloy-tuloy na torque na may mga ratio mula 11.1:1 hanggang 662.8:1. Cast-iron housing, carburized alloy-steel gearing, dual sealing at IP65 na proteksyon para sa pang-araw-araw na trabaho sa alikabok, putik at wash-down.

  • 3,810–42,000Patuloy na metalikang kuwintas (N·m)
  • 11.1:1–662.8:1Magagamit na mga ratio
  • 540 rpmNa-rate ang bilis ng pag-input
  • IP65Proteksyon sa alikabok at tubig

PGA Series Auger Drive Planetary Gearbox para sa mga Feed Mixer at TMR Wagon

Ang PGA series ay ang auger drive unit na nasa pagitan ng tractor PTO at ng mixing screw ng isang feed mixer. Ang isang 540 rpm na input mula sa traktor ay nababawasan sa pamamagitan ng isang planetary stage sa mababang, mataas na torque rotation na kailangan ng auger upang iangat at tiklop ang silage, hay at concentrate nang walang stalling. Dahil ang load path ay ibinabahagi sa ilang planeta gears, ang drive ay nananatiling compact na sapat upang mag-bolt papunta sa harap o side plate ng mixer habang gumagawa pa rin ng tuluy-tuloy na torque mula 3,810 N·m sa pinakamaliit na modelo hanggang 42,000 N·m sa pinakamalaki.

Binubuo ng Raydafon ang serye ng PGA sa sarili nitong workshop sa Ningbo, China, sa ilalim ng sistema ng kalidad ng ISO 9001, at ibinibigay ito sa mga tagagawa ng mixer at diet feeder bilang isang unit ng OEM gayundin sa mga dealer bilang kapalit na gearbox. Kung ang iyong makina ay hinimok ng PTO, ipares ito sa aPTO shaft para sa mga feed mixer; kung ang iyong mixer ay gumagamit ng isang bevel stage sa halip na isang planetary, ihambing angfeed mixer gearboxsaklaw sa parehong site.

Ano ang isang Auger Drive Planetary Gearbox at Paano Ito Gumagana?

Ang auger drive planetary gearbox ay isang coaxial reducer kung saan ang sun gear ay nagtutulak ng ilang planeta gears na umiikot sa loob ng ring gear habang dinadala ng isang planeta carrier. Samakatuwid, ang torque ay ipinapadala sa pamamagitan ng maraming mga contact ng ngipin nang sabay-sabay sa halip na isang pares, kaya naman ang isang planetary unit ay maaaring magdala ng mabigat na mixer load sa isang maikli, bilog na pabahay at kung bakit ito lumalaban sa shock na nangyayari kapag ang isang buong auger ay nagsimula sa frozen o compacted feed.

Sa isang feed mixer ang pagkakasunud-sunod ay diretso: tractor PTO sa 540 rpm, planetary reduction sa humigit-kumulang 5-50 rpm sa auger shaft, at isang torque multiplication na nagbibigay-daan sa isang medyo maliit na tractor na magpaikot ng malaking mixing screw. Iyon din ang dahilan kung bakit ang serye ng PGA ay pinili ng mga sakahan na nagpapatakbo ng maliliit na traktor — ang gearbox, hindi ang traktor, ang nagbibigay ng dagdag na puwersa ng pagliko. Ang parehong prinsipyo ay nalalapat sa silage at biogas plant feeders, kung saan ang tuluy-tuloy na mababang bilis na pag-ikot ay higit na mahalaga kaysa sa pinakamataas na bilis.

Mga Teknikal na Pagtutukoy at Saklaw ng Modelo

Ang lahat ng mga modelo ay na-rate sa bilis ng pag-input na 540 rpm. Mag-scroll patagilid ang talahanayan upang tingnan ang bawat column.

Modelo Patuloy na metalikang kuwintas (N·m) Max na metalikang kuwintas (N·m) Ratio i Input shaft
Single-stage at two-stage na mga modelo
PGA-502 3,810 7,620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8,500 17,000 16.8–30.6 1"3/4 Z20
PGA-1202 11,600 23,200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15,700 31,400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15,700 31,400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21,000 47,000 12.1–62.1 1"3/4 Z20
PGA-2502 23,780 48,000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25.7–84.4 1"3/4 Z20
PGA-4203 42,000 142,000 27.8–91.4 1"3/4 Z20
Mga modelong may mataas na ratio para sa malalaking vertical mixer at biogas feeder
PGA-1603 15,700 31,400 24.4–116.9 1"3/4 Z20
PGA-1703 15,700 31,400 24.4–116.9 1"3/4 Z20
PGA-2103 21,000 47,000 31.8–126.5 1"3/4 Z20
PGA-2503 23,780 48,000 35.7–142.2 1"3/4 Z20
PGA-3004 30,760 61,520 97.4–612.3 1"3/4 Z20
PGA-4204 42,000 142,000 105.4–662.8 1"3/4 Z20
  • Ang Max torque ay ang pasulput-sulpot na peak na tinatanggap ng gearbox sa panahon ng pagsisimula ng isang load auger; ang tuluy-tuloy na metalikang kuwintas ay ang halaga para sa walang patid na tungkulin sa paghahalo.
  • Ang mga opsyon sa input shaft na ipinapakita ay ang karaniwang 1"3/8 Z6 at 1"3/4 Z20 PTO na profile. Ang iba pang mga spline, laki ng bore at mga sukat ng flange ng output ay maaaring i-machine sa iyong pagguhit.
  • Ang mga ratios sa labas ng hanay na nakalista para sa isang partikular na frame ay maaaring maabot minsan sa pamamagitan ng pagsasama-sama ng mga yugto — ipadala ang kinakailangang bilis ng output at kukumpirmahin namin.

Paano Pumili ng Tamang PGA Model para sa Iyong Mixer

  1. Itugma ang frame sa lakas ng traktor at laki ng auger.Ang maliliit na 40–80 hp mixer ay karaniwang nagpapatakbo ng PGA-502 o PGA-1002/3; mid-range na 80–150 hp TMR wagons ay karaniwang gumagamit ng PGA-1602/3 hanggang PGA-2502; ang malalaking vertical mixer at biogas feeder ay umakyat sa PGA-3004 o PGA-4204.
  2. Suriin ang tuluy-tuloy na torque laban sa iyong tungkulin.Ihambing ang kinakailangang auger torque ng mixer sa tuloy-tuloy na figure sa talahanayan, hindi ang peak figure. Ang peak value ay headroom para sa start-up, hindi isang gumaganang rating.
  3. Kumpirmahin ang input shaft.Karamihan sa mga traktora sa Europe at North America ay gumagamit ng 1"3/8 Z6 sa 540 rpm, habang ang mas malalaking makina ay gumagamit ng 1"3/4 Z20. Ang maling spline ay ang pinakakaraniwang error sa pag-order na nakikita namin.
  4. Suriin ang pag-mount at antas ng langis.Kumpirmahin ang bolt pattern, output flange at oil filler na posisyon laban sa mixer frame upang ang unit ay maupo sa anggulo na tinukoy sa manual.
  5. Planuhin ang agwat ng pagpapanatili.Gamitin ang oil grade at change interval sa manual; maaari kaming magbigay ng nakasulat na iskedyul ng pagpapanatili kasama ang kargamento kung kailangan ng iyong service team para sa mga rekord ng warranty.

Hindi sigurado kung aling frame ang akma? Ipadala ang mixer brand, auger diameter, tractor horsepower at kinakailangang bilis ng auger — kukumpirmahin ng aming mga engineer ang modelo at ratio bago ka mag-order.

Detalye ng Produkto

Ang parehong mga larawan sa ibaba ay ang PGA series unit na ginawa namin: ang naka-assemble na gearbox kasama ang cast housing nito at PTO input, at ang dimensyon na drawing na ginagamit para sa mga mounting check.

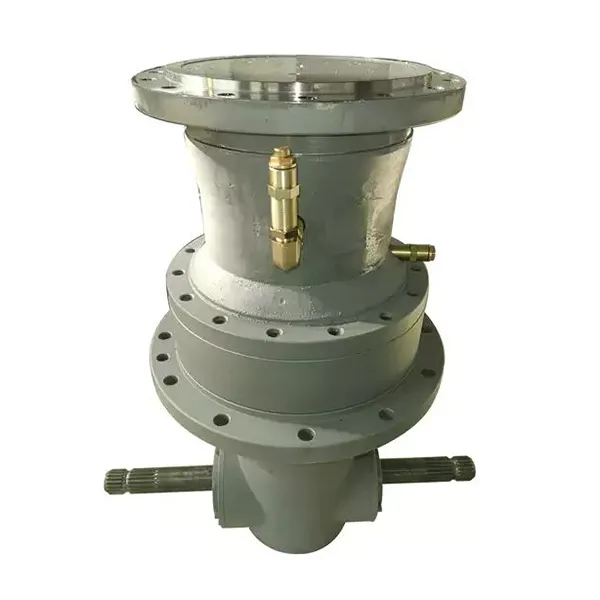

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA series auger drive planetary gearbox — cast-iron housing, planetary reduction stage at PTO input shaft.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Outline at mounting na mga sukat ng PGA series feed mixer planetary gearbox.

Mga Materyales, Pagse-sealing at Kalidad ng Pagbuo

Mga gear at paggamot sa init

Ang mga gear at shaft ay ginawa mula sa high-strength alloy steel at gas carburized, pagkatapos ay pinapatay hanggang sa tooth-surface hardness na humigit-kumulang HRC58 habang ang core ay nananatiling sapat na matigas upang sumipsip ng shock. Ang kumbinasyong iyon ang nagbibigay sa serye ng PGA ng wear resistance nito sa abrasive silage at ang pagpapaubaya nito sa paulit-ulit na pag-load ng mga pagsisimula, at ito ang dahilan kung bakit ang parehong frame ay maaaring ihandog sa malawak na hanay ng ratio nang hindi binabago ang panlabas na sobre.

Pabahay at sealing

Ang housing ay isang one-piece na cast-iron na katawan, na nagpapanatili sa bearing bores concentric at nagbabasa ng vibration na ipapadala ng isang gawa-gawang housing. Ang dual sealing sa mga dulo ng input at output ay humahawak sa lubricant at pinapanatili ang alikabok, slurry at wash-down na tubig, na nagbibigay sa unit ng antas ng proteksyon ng IP65. Ang mga utong ng grease at ang oil fill point ay nakaposisyon upang maisagawa ang nakagawiang servicing gamit ang mixer sa gumaganang posisyon nito.

Pagsubok bago ipadala

Ang bawat gearbox ay pinapatakbo at sinusuri bago i-pack: walang-load na tumatakbo upang kumpirmahin ang maayos na pag-ikot at oil sealing, backlash at contact-pattern na pag-verify sa gear set, at isang panghuling inspeksyon ng input spline at output flange. Maaaring ilakip ang mga rekord ng pagsubok sa mga dokumento sa pagpapadala kapag ang iyong proyekto ay nangangailangan ng dokumentadong ebidensya.

Mga Pangunahing Kalamangan para sa Mga Operator ng Feed Mixer

  1. Mas mababang halaga ng gasolina.Ang mataas na kahusayan sa paghahatid ay nangangahulugan ng mas kaunting kapangyarihan ang nawawala sa pagitan ng PTO at auger, na pinuputol ang paggamit ng gasolina ng humigit-kumulang 30% sa maihahambing na trabaho sa paghahalo.
  2. Mas mabilis na pagsisimula, walang preheating.Ang set ng gear ay mabilis na umabot sa gumaganang estado, kaya ang mga batch ng maagang umaga at mga top-up na mix ay hindi nangangailangan ng mahabang warm-up.
  3. Matatag na high-speed na paghahalo.Ang precision gear set ay nagpapanatili ng bilis ng auger na hindi nagbabago sa pamamagitan ng hay, silage at concentrate, kaya ang rasyon ay naghahalo nang pantay-pantay sa halip na stratifying.
  4. Mas makinis, mas matagal na biyahe.Binabalanse ng simetriko planetary layout ang transmission force, binabawasan ang jamming load at mechanical wear sa buong driveline.
  5. Awtomatikong paglilipat ng ratio sa ilalim ng pagkarga.Ang unit ay magsisimula sa isang high-torque mode na sumisira sa compact o frozen na feed, pagkatapos ay lilipat sa isang mas mabilis na mode para sa natitirang bahagi ng batch.
  6. Gumagana sa maliliit na traktora.Ang torque amplification ay nagbibigay-daan sa isang mas maliit, mas murang traktor na magmaneho ng parehong auger, na nagpapalaya sa mas malalaking makina para sa iba pang field work.
  7. Mas mahabang buhay ng driveline ng PTO.Ang mababang panimulang torque ay binabawasan ang shock sa tractor PTO at ang shaft coupling, na nagpapahaba ng mga pagitan ng pagpapalit ng coupling ng 2-3 beses.
  8. Mas tahimik, mas matatag na operasyon.Ang multi-tooth meshing ay sumisipsip ng transmission vibration, nagpapababa ng ingay at ang panganib ng mga fastener na gumana nang maluwag.
  9. Mas madaling operasyon.Binabawasan ng awtomatikong paglilipat ang manu-manong interbensyon, kaya binabantayan ng operator ang rasyon at ang makina kaysa sa gearbox.
  10. Nakadokumento na kalidad.ISO 9001 production, machined at assembled sa sarili naming pabrika, na may mga ekstrang bahagi at teknikal na suporta pagkatapos ng paghahatid.

Ang mga figure sa pagtitipid sa gasolina at service-interval sa itaas ay batay sa aming disenyo ng gearbox at karaniwang tungkulin ng feed mixer; ang aktwal na mga resulta ay nakasalalay sa traktor, rasyon at mga kondisyon ng pagpapatakbo.

Magagamit na Mga Configuration at Pag-mount

Ang serye ng PGA ay ibinibigay bilang isang solid, compact na planetary transmission na nagbo-bolts sa tatlong karaniwang mga layout ng mixer. Sabihin sa amin kung alin ang bubuo o pinapatakbo mo, at ang output flange, mounting face at oil fill position ay nakatakda nang naaayon.

Mga mixer na naka-mount sa trak

Auger drive na kinuha mula sa isang truck engine PTO o hydraulic motor sa pamamagitan ng gearbox, na may pabahay na naka-mount sa mixer front plate.

Mga self-propelled na makina

Ang gearbox ay naka-mount sa gumagalaw na chassis, kung saan pinoprotektahan ng low-vibration na planetary layout ang gear set mula sa travel shock.

Nakapirming at nakatigil na mga mixer

Patuloy na tungkulin sa mga halaman ng biogas, mga feed center at mga nakatigil na pag-install ng TMR, kung saan maaaring planuhin ang oil cooling at access sa serbisyo.

Mga aplikasyon

Ang serye ng PGA ay nagtutulak sa pag-ikot ng mga feed mixer at biogas plant feeding system. Kasama sa mga karaniwang pag-install ang:

  • Vertical at horizontal TMR feed mixer at diet feeder
  • Auger at screw conveyor sa mga feed center at on-farm feed kitchen
  • Mga linya ng paghahalo ng silage at dayami kung saan dapat masira ang pinagsiksik na materyal
  • Mga mixer ng feedstock ng halaman ng biogas at mga dosing screw na patuloy na gumagana
  • Mga bedding at litter spreaders gamit ang parehong prinsipyo ng auger drive
  • I-retrofit ang pagpapalit ng mga pagod na gearbox sa mga kasalukuyang mixer ng iba pang brand

Kung ang iyong makina ay wala sa listahang ito, ilarawan ang application at duty cycle. Ang isang gearbox na nababagay sa isang nakatigil na biogas feeder ay maaaring mangailangan ng ibang detalye ng langis o mounting angle para sa isang TMR wagon na naka-mount sa trak.

Mga Review ng Customer

★★★★★

Robert MartinezKontratista ng Pipeline at Site Equipment, Houston, USA

Ginamit namin ang mga planetary gearbox na ito sa isang trabaho sa pipeline ng Gulf Coast kung saan normal ang spray ng asin at patuloy na pag-vibrate. Sa buong anim na buwan ng tuluy-tuloy na operasyon, ang mga unit ay nanatiling matatag, na walang masusukat na pagbabago sa katumpakan ng gear meshing. Sila na ngayon ang nagtutulak sa aming welding positioner, hawak ang braso na matatag kahit sa hindi pantay na tidal ground. Para sa susunod na pipeline phase sila ay nasa aming aprubadong listahan ng supplier.

★★★★★

Sophie DuboisProduction Manager, Automotive Parts Plant, Lyon, France

Dalawang taon sa aming stamping line at ang katumpakan ng pagpoposisyon ay nasa loob pa rin ng ±0.02 mm, kahit na sa manipis na aluminum sheet. Ang aming first-pass yield ay bumuti ng humigit-kumulang 15% pagkatapos lumipat sa mga unit na ito, at ang mga gearbox ay hindi nangangailangan ng higit sa naka-iskedyul na mga pagbabago ng langis.

★★★★★

Marco RossiMamimili ng Pagpapanatili, Makinarya sa Tela, Italy

Nag-aalala ako tungkol sa pagkakaiba ng boltahe sa pagitan ng Europa at China, at ang kanilang mga inhinyero ay naghanda ng isang plano sa pag-aangkop nang magdamag at nag-supply ng dual-voltage control module. Kasama pa nga sa wooden crate ang tamang lubricant at isang maintenance manual sa Italian na may lokal na spare-parts contact. Ang mounting interface ay eksaktong tumugma sa aming loom drive shaft, na walang axial movement sa panahon ng commissioning.

FAQ ng mamimili

  • Aling modelo ng PGA ang akma sa aking feed mixer?Itugma ang lakas-kabayo ng tractor, diameter ng auger at kinakailangang bilis ng auger sa tuluy-tuloy na torque column: Ang 40–80 hp mixer ay karaniwang kumukuha ng PGA-502 o PGA-1002/3, 80–150 hp TMR wagons na kumukuha ng PGA-1602/3 sa PGA-2502, at ang malalaking vertical mixer o biogas feeder ay kumukuha ng PGA-304 o PGA-304. Ipadala sa amin ang iyong mga detalye ng mixer at kukumpirmahin namin ang modelo at ratio.
  • Ano ang pagkakaiba sa pagitan ng tuloy-tuloy na metalikang kuwintas at max na metalikang kuwintas?Ang patuloy na metalikang kuwintas ay ang rating para sa walang patid na paghahalo; ang max torque ay ang intermittent peak na tinatanggap ng unit kapag nagsimula ang isang load auger. Sukatin ang gearbox sa tuloy-tuloy na figure at ituring ang peak bilang start-up headroom.
  • Aling PTO input shaft ang kailangan ko?Ang mga karaniwang opsyon ay 1"3/8 Z6 para sa karamihan ng 540 rpm tractors at 1"3/4 Z20 para sa mas malalaking makina. Kung ang iyong PTO ay ibang spline, bore o laki, ipadala ang drawing at gagawin namin ang input upang tumugma.
  • Protektado ba ang gearbox laban sa alikabok at tubig?Oo. Gumagamit ang cast-iron housing ng dual sealing sa input at output ends sa isang IP65 na antas ng proteksyon, na sumasaklaw sa alikabok, slurry at wash-down na mga kondisyon ng pang-araw-araw na paggamit sa sakahan.
  • Maaari ba akong mag-order ng custom ratio, flange o housing finish?Oo. Ang Raydafon ay gumagawa ng mga gears at nag-assemble ng mga unit sa sarili nitong pabrika, kaya ang mga custom na ratio, output flanges, mounting faces, oil fill positions at paint finishes ay ginawa sa pagguhit para sa mga programa ng OEM.
  • Paano naman ang lead time, ekstrang bahagi at warranty?Ang mga karaniwang frame ay ipinapadala sa isang maikling iskedyul at ang mga custom na unit ay sumusunod sa nakumpirma na pagguhit. Ang mga ekstrang gear set, seal at bearings ay magagamit nang hiwalay, at ang mga tuntunin ng warranty ay nakasaad sa quotation. Ipadala ang iyong dami at delivery port para sa isang matatag na presyo sa loob ng 24 na oras.

Mga Kaugnay na Produkto at Karagdagang Pagbabasa

Ang Raydafon ay nagbibigay ng buong drive train sa paligid ng isang feed mixer, kaya maaari kang mag-order ng gearbox, shaft at mga coupling mula sa isang pabrika at isang pamantayan ng inspeksyon:

Humiling ng PGA Series Gearbox Quotation

Ipadala ang mixer model o drawing, tractor horsepower, kinakailangang bilis ng auger at delivery port. Kinukumpirma ng aming mga inhinyero ang frame, ratio at input shaft, pagkatapos ay tumugon nang may matatag na presyo sa loob ng 24 na oras.
