PTO Shaft para sa Peecon Vertical Feed Mixer
  • PTO Shaft para sa Peecon Vertical Feed MixerPTO Shaft para sa Peecon Vertical Feed Mixer
  • PTO Shaft para sa Peecon Vertical Feed MixerPTO Shaft para sa Peecon Vertical Feed Mixer

PTO Shaft para sa Peecon Vertical Feed Mixer

Mga kapalit na PTO shaft para sa PEECON vertical feed mixer 865, 1100, 1300 at 1500. CAT6 constant velocity main shaft; mga opsyon sa tractor-side spline 1.375-6 (540 rpm), 1.375-21 (1000 rpm) at 1.750-20 (1000 rpm); mixer-side input karaniwang 1.750-6. Awtomatikong cutout clutch torque 2,500–3,500 N·m; shear bolt yokes na may markang 2,920 N·m. Ang haba ng baras, laki ng pamatok, kumbinasyon ng spline at pagsasaayos ng kalasag ay maaaring gawin sa pagguhit. Ang MOQ at lead time ay nakumpirma sa bawat order dahil nakadepende ang mga ito sa modelo at sa configuration. Ipadala ang iyong mixer model at tractor PTO spline — kinukumpirma namin ang kumbinasyon ng driveline at nagbibigay ng quotation.

Wholesale Replacement Driveline · PEECON Vertical Mixer Range

Wholesale PTO Shaft para sa PEECON Vertical Feed Mixer — Mga Detalye, MOQ, Customization at Lead Time para sa Pagpapalit ng Feed Mixer

Kapag nabigo ang vertical feed mixer PTO shaft, hihinto ang baler o mixer, at ang desisyon sa pagpapalit ay bumaba sa tatlong tseke: kung aling modelo ng PEECON, aling spline sa gilid ng traktor, at aling clutch torque ang kaya ng mixer gearbox kunin. Inililista ng page na ito ang tatlong item na iyon laban sa apat na modelo ng mixer sa hanay na ito, kasama ang CV main shaft at clutch part number, para makumpirma mo ang detalye bago ka humingi ng quotation.

Pagpepresyo at MOQSa pamamagitan ng pagsipi
Lead TimeBawat order
PagpapasadyaBatay sa pagguhit
Mga dokumentoSa kahilingan

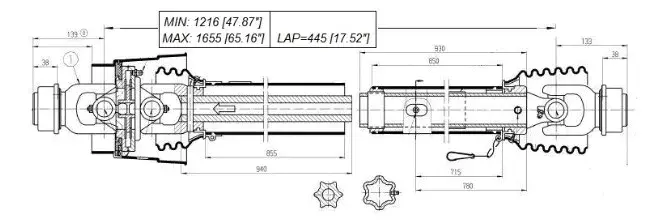

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON vertical feed mixer PTO shaft — CAT6 constant velocity joint at 2500 series clutch end.

Mga Pangunahing Detalye

  • Pangunahing barasCAT6 pare-pareho ang bilis
  • Traktor spline1.375-6 · 1.375-21 · 1.750-20
  • Input ng mixerKaraniwang 1.750-6
  • metalikang kuwintas ng baras3,800 N·m rated / 4,200 N·m peak
  • Clutch torque2,500 – 3,500 N·m
  • Shear bolt yoke2,920 N·m
  • Mga modelo ng panghalo865 · 1100 · 1300 · 1500
  • kapangyarihan ng traktor95 – 200 hp minimum
  • PagpapasadyaHaba, pamatok, spline, kalasag

Model Matrix — Aling PEECON Mixer ang Kailangan Aling PTO

PEECON865
  • Kapasidad865 CFT
  • Mga Mga Mga Mga Mga Augers2
  • Min. kapangyarihan95 hp
  • DrivelineCAT6 CV
  • SplineSa pamamagitan ng traktor
PEECON1100
  • Kapasidad1100 CFT
  • Mga Mga Mga Mga Mga Augers2
  • Min. kapangyarihan135 hp
  • DrivelineCAT6 CV
  • SplineSa pamamagitan ng traktor
PEECON1300
  • Kapasidad1300 CFT
  • Mga Mga Mga Mga Mga Augers3
  • Min. kapangyarihan180 hp
  • DrivelineCAT6 CV
  • SplineSa pamamagitan ng traktor
PEECON1500
  • Kapasidad1500 CFT
  • Mga Mga Mga Mga Mga Augers3
  • Min. kapangyarihan200 hp
  • DrivelineCAT6 CV
  • SplineSa pamamagitan ng traktor

Karamihan sa mga tractors sa power range na ito ay gumagamit ng 1.750-20 PTO stub at karamihan sa mga PEECON mixer sa range na ito ay gumagamit ng 1.750-6 input baras. Ang magkabilang panig ay itinutugma nang nakapag-iisa — ang bahagi ng panghalo ay naayos ng panghalo, ang bahagi ng traktor ay naayos ng ang traktor. Kumpirmahin ang pareho bago mag-order.

CAT6 Constant Velocity Main Shaft — Assembly at Half-Shaft Part Numbers

Kumpletuhin ang CV assembly at half-shaft reference para sa CAT6 main shaft
Tractor Output Shaft Kumpletuhin ang CV Assembly Part Number Numero ng Bahagi ng CV 1/2 Shaft Ipatupad ang Half (2500) Part Number
540 rpm, 1.375" × 6 na spline 392206 392206-HALF 2500-IMPLEMENT-HALF
1000 rpm, 1.375" × 21 spline 392221 392221-HALF 2500-IMPLEMENT-HALF
1000 rpm, 1.750" × 20 spline 392220 392220-HALF 2500-IMPLEMENT-HALF

Ang kumpletong pagpupulong ng CV ay nagpapadala ng pinagsamang pre-greased. Kung kailangan mo lamang palitan ang isang kalahati, ang kalahating baras part number ang inorder mo. Ang kalahati ng pagpapatupad ay ibinabahagi sa lahat ng tatlong variant sa gilid ng traktor.

Clutch at Yoke Selection — Mga Torque Rating at Part Number

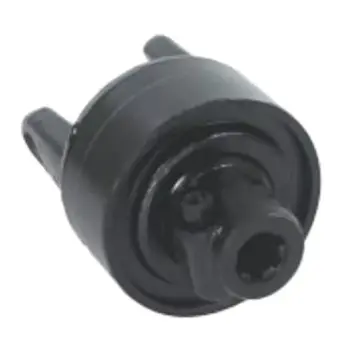

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 series na awtomatikong cutout clutch — K64 at K64/24 na katawan.
2500 Serye na Awtomatikong Cutout Clutches
Numero ng Bahagi Modelo diameter Splines Torque
134467 K64/24 1.750 20 3,500 N·m
LAF20250MDAL67 K64 1.750 20 2,500 N·m
135416 K64/24 1.375 6 2,700 N·m
135362 K64/24 1.750 6 2,700 N·m
135986 K64/24 1.750 20 2,700 N·m

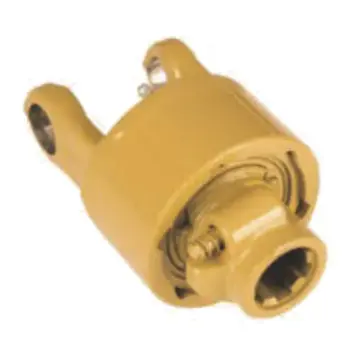

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 series shear bolt yokes — KB61, KB61/2 at BTL body.
2500 Series Shear Bolt Yokes
Numero ng Bahagi Modelo diameter Splines Torque
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2,920 N·m
355272 KB61/2 1.375 6 2,920 N·m
4250104 KB61/2 1.375 6 2,920 N·m
BTL67205610A BTL 1.750 20 2,920 N·m
4250105 KB61/2 1.750 20 2,920 N·m
BTL67345610A KB61 1.750 6 2,920 N·m
338427 KB61/2 1.750 6 2,920 N·m
392340 KB61/2 1.9375 RD 0.50 na susi —

Ang dalawang clutch na pamilya ay hindi mapapalitan sa serbisyo. Ang mga awtomatikong cutout clutches ay muling nakikipag-ugnayan pagkatapos madulas, kaya nababagay ang mga ito sa mga mixer na nakakatugon sa mga paminsan-minsang overload sa panahon ng start-up. Isinasakripisyo ng mga shear bolt yokes ang bolt sa sobrang karga at kailangang i-bolted muli bago tumakbo muli ang mixer, kaya nababagay ang mga ito sa mga mixer kung saan mas madaling palitan ang sirang bolt. kaysa sa sobrang init na clutch pack. Ang buong sanggunian para sa mas malawak na hanay ay nasaPTO shaft para sa mga feed mixerpahina.

Detalye ng Pagtutukoy — Shaft, Joint at Shield

Shaft at Joint

Pangunahing baras
CAT6 pare-pareho ang bilis
Materyal ng baras
Pinatigas na haluang metal na bakal, lupa
diameter ng baras
φ62 mm
Pinagsamang anggulo
±45°
tindig
Apat na spherical roller
Na-rate na metalikang kuwintas
3,800 N·m
Pinakamataas na metalikang kuwintas
4,200 N·m
Saklaw ng bilis
540 – 1000 rpm

Selyo at Proteksyon

Materyal na selyo
Hydrogenated nitrile goma
Seal temp. saklaw
−45 °C hanggang 130 °C
Takip ng alikabok
Tatlong labi na may spiral chip groove
kalasag
Buong saklaw, mabilis na kumonekta
kapangyarihan ng traktor
80 – 220 hp
Pagkakatugma ng mixer
PEECON, KUHN (20 m³ pataas)
Pagpapasadya
Haba, pamatok, spline, kalasag
Dokumentasyon
Ibinibigay kapag hiniling

Ang mga pagtutukoy sa itaas ay sumasalamin sa kasalukuyang pagbuo ng produksyon. Para sa hindi karaniwang haba ng baras o laki ng pamatok, ang ang pagguhit ay namamahala. Ang mas malawak na hanay para sa iba pang mga tatak ng feed mixer, kabilang angKataas-taasang feed mixer, ay nakalista sa pahina ng kategorya, at ang pagtutugmafeed mixer gearboxay nasa isang hiwalay na pahina.

Paano Nakumpirma ang Order

Magpadala ng modelo at spline

Ibigay ang PEECON mixer model (865 / 1100 / 1300 / 1500) at ang laki ng tractor PTO stub.

Kumpirmahin ang driveline

Ibinabalik namin ang katugmang CV assembly, clutch family at kumbinasyon ng numero ng bahagi.

Pagguhit at pagsipi

Para sa mga pasadyang haba o pamatok, isang pagguhit ang ibibigay bago ang paggawa. Inililista ng quotation ang MOQ at lead time para sa nakumpirmang configuration.

Produksyon at pagpapadala

Ang mga karaniwang shaft ay lumipat sa nakumpirma na iskedyul; gumagalaw ang custom shafts pagkatapos maaprubahan ang drawing.

Ang MOQ at lead time ay sinipi bawat order dahil nakadepende ang mga ito sa modelo, sa kumbinasyon ng spline at kung ang ang baras ay pamantayan o ginawa sa pagguhit. Wala sa page na ito ang nagko-commit sa isang nakapirming figure na hindi gagana para sa a magkaibang configuration. AngSaklaw ng PTO shaftpahina naglilista ng iba pang mga kategorya ng agrikultura.

Mga Madalas Itanong

Aling mga modelo ng PEECON mixer ang sakop ng PTO shaft na ito?

Ang 865, 1100, 1300 at 1500. Ang pinakamababang lakas ng traktor para sa bawat isa ay 95 hp, 135 hp, 180 hp at 200 hp ayon sa pagkakabanggit, tulad ng nakalista sa modelong matrix sa itaas. Ang apat ay nagpapatakbo ng CAT6 pare-pareho ang bilis ng pangunahing baras.

Anong spline ang ginagamit sa gilid ng traktor at sa gilid ng mixer?

Karamihan sa mga traktora sa hanay na ito ay gumagamit ng 1.750-20 spline, at karamihan sa mga mixer ay gumagamit ng 1.750-6 input shaft. Available din ang 1.375-6 (540 rpm) at 1.375-21 (1000 rpm) na mga opsyon sa gilid ng traktor. Ang gilid ng traktor at ang bahagi ng mixer ay magkatugma — kumpirmahin ang pareho bago mag-order.

Ano ang torque rating ng shaft at clutch?

Ang CAT6 main shaft ay na-rate sa 3,800 N·m tuloy-tuloy at 4,200 N·m instant peak. Awtomatikong cutout clutches sa hanay ng 2500 series mula 2,500 N·m hanggang 3,500 N·m. Ang shear bolt yokes ay may rating na 2,920 N·m.

Maaari ka bang magbigay ng hindi karaniwang haba ng baras o pamatok?

Oo. Ang haba ng baras, laki ng pamatok, kumbinasyon ng spline at pagsasaayos ng kalasag ay maaaring gawin sa pagguhit. Ipadala ang mga sukat ng umiiral na baras, o isang sketch na may markang pinagsamang mga sentro, at kukumpirmahin namin ang pagiging posible.

Ano ang MOQ at lead time?

Ang MOQ at lead time ay nakumpirma sa bawat order. Ang mga ito ay nakasalalay sa modelo, ang kumbinasyon ng spline at kung ang baras ay pamantayan o ginawa sa pagguhit. Ipadala ang iyong mixer model at tractor PTO spline at maglalabas kami ng quotation na naglilista ng MOQ at lead time para sa configuration na iyon.

Humiling ng Sipi para sa Iyong PEECON Mixer

Ipadala ang iyong PEECON mixer model (865 / 1100 / 1300 / 1500) at ang tractor PTO stub size (1.375-6, 1.375-21 o 1.750-20). Kinukumpirma namin ang kumbinasyon ng driveline at numero ng bahagi, at nag-isyu ng isang quotation na may MOQ at lead time para sa configuration na iyon. Ang mga custom na haba at pamatok ay sinipi laban sa pagguhit.
