Spiral Bevel Gear

Gumagawa ang Raydafon ng mga spiral bevel gear para sa mga right-angle drive sa sarili nitong pabrika sa Ningbo, China. Ang hubog na linya ng ngipin ay nagpapanatili ng dalawa o higit pang ngipin na magkadikit sa bawat sandali, kaya ang drive ay tumatakbo nang mas maayos at tahimik kaysa sa isang tuwid na bevel na pares na may parehong laki at nagdadala ng mas maraming torque para sa mga sukat nito. Ang mga karaniwang module ay tumatakbo mula M3 hanggang M12 na may mga precision na marka DIN6 hanggang DIN9, na ginawa sa ISO, DIN, ANSI, JIS o BS. Kasama sa mga materyales ang alloy steel, C45, stainless steel, brass, copper, aluminum at POM, na may mga surface treatment mula sa zinc at nickel plating hanggang black oxide, Geomet at Dacromet. Ang pinion ay maaaring putulin na may kasing-kaunting limang ngipin, na nagbibigay-daan sa isang malaking pagbabawas ng ratio sa isang solong right-angle stage, at ang mga gilid ng ngipin ay maaaring giling pagkatapos ng heat treatment para sa mas mataas na mga marka ng katumpakan. Ang mga gear ay ibinibigay bilang magkatugmang mga pares na may naka-check na pattern ng contact bago ipadala. Ipadala ang iyong drawing o sample para sa isang quotation sa loob ng 24 na oras.

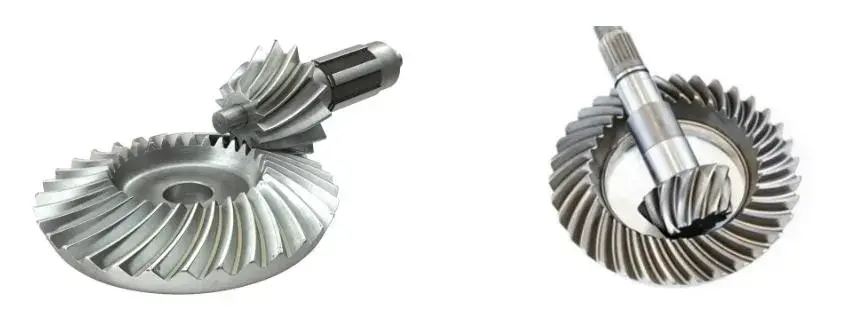

Spiral Bevel Gear — Curved-Tooth Right-Angle Drive, M3 hanggang M12

Ang spiral bevel gear ay ang right-angle transmission choice kapag mas mahalaga ang smoothness at load capacity kaysa sa anupaman. Ang mga kurbada na linya ng ngipin ay nagpapanatili ng dalawa o higit pang ngipin na magkadikit sa bawat sandali, kaya ang drive ay tumatakbo nang tahimik, pantay-pantay ang pagsusuot at nagdadala ng mas maraming karga kaysa sa isang tuwid na pares ng bevel na may parehong laki. Ang Raydafon ay pinuputol, pinapainit at ginigiling ang mga gear na ito sa sarili nitong pabrika sa Ningbo, China.

5 ngipin minimumSa pinion, na nagpapahintulot sa malalaking single-stage ratios
DIN6 – DIN9Mga marka ng katumpakan, lupa sa kahilingan
M3 – M12Mga karaniwang module, ang iba sa pagguhit

Makatwirang Disenyo

Bakit Pumili ng Spiral Bevel Gear Sa halip na Straight Bevel Gear

Ang pagkakaiba sa pagitan ng dalawa ay ganap sa linya ng ngipin. Ang mga ngipin ng isang tuwid na bevel gear ay tumatakbo nang radially, kaya ang bawat ngipin ay sumasali sa buong lapad nito nang sabay-sabay — isang biglaang epekto na umuulit sa bawat ngipin. Ang mga ngipin ng spiral bevel gear ay pinuputol sa isang kurba, kaya nagsisimula ang pakikipag-ugnay sa isang dulo ng ngipin at nagwawalis sa kabila, eksakto sa paraan ng pagsasara ng zip. Ang nag-iisang pagbabagong geometriko na iyon ay responsable para sa bawat kalamangan sa ibaba.

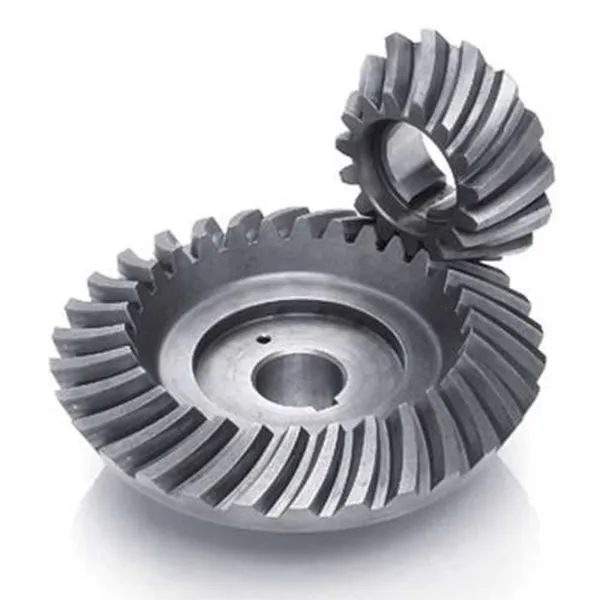

Spiral bevel gear

  • Dalawa o higit pang ngipin ang nagsasalo sa load sa lahat ng oras, dahil mas mataas ang overlap coefficient
  • Unti-unting pakikipag-ugnayan sa halip na epekto, kaya ang ingay sa pagtakbo ay lubhang mas mababa
  • Kumalat ang contact pressure sa mas mahabang linya ng contact, na nagbibigay ng higit na pare-parehong pagsusuot
  • Maaaring tumakbo ang Pinion na may kasing-kaunting 5 ngipin, na nagbibigay-daan sa isang malaking ratio sa isang yugto
  • Contact pattern adjustable sa pamamagitan ng cutter head radius, at maaaring pagbutihin pa sa pamamagitan ng paggiling
  • Gumagawa ng axial force na dapat piliin na dalhin ng shaft bearings

Straight bevel gear

  • Ang isang ngipin ay nagdadala ng buong karga sa sandali ng pakikipag-ugnayan
  • Ang epekto sa bawat pagpasok ng ngipin ay nagbubunga ng mas maraming ingay at panginginig ng boses
  • Mas mataas na lokal na presyon ng contact, kaya ang pagsusuot ay may posibilidad na tumutok
  • Ang praktikal na minimum na bilang ng ngipin sa pinion ay mas mataas, na nililimitahan ang single-stage ratio
  • Mas simple at mas murang i-cut, na nababagay sa mga low-speed, low-noise-critical drive
  • Walang nabuong axial force, kaya mas simple ang pagpili ng bearing

Isang punto ng disenyo na nagkakahalaga ng pagpaplano para sa:dahil ang linya ng ngipin ay helical, ang isang spiral bevel gear ay bumubuo ng axial thrust sa kahabaan ng shaft. Iyan ay hindi isang depekto - ito ay ang presyo ng maayos na pakikipag-ugnayan. Ang mga bearings ay dapat piliin upang kunin ito, kaya naman ang isang spiral bevel pair ay karaniwang tinutukoy kasama ng shaft at bearing arrangement sa halip na bilang isang drop-in na kapalit para sa isang straight bevel pares.

Mga pagtutukoy

Mga Detalye ng Spiral Bevel Gear at Available na Opsyon

  • Numero ng modelo (module)M3, M4, M5, M8, M12 at iba pa
  • anyo ng ngipinSpiral (curved tooth line), right-angle drive
  • Pinakamababang bilang ng ngipin ng pinion5 ngipin
  • Mga marka ng katumpakanDIN6, DIN7, DIN8, DIN9
  • Mga pamantayanISO, DIN, ANSI, JIS, BS at hindi pamantayan / sa pagguhit
  • Mga materyalesAlloy steel, C45 steel, hindi kinakalawang na asero, tanso, tanso, aluminyo, POM
  • Pagproseso ng ngipinGiling, pinatigas, o giniling (ginagamit ang paggiling para sa mas mataas na mga marka ng katumpakan)
  • Pagpaparaya0.001 mm – 0.1 mm depende sa feature at precision grade
  • Paggamot sa ibabawZinc-plated, nickel-plated, passivation, oxidation, anodization, Geomet, Dacromet, black oxide, phosphatizing, powder coating, electrophoresis
  • Mga karagdagang operasyonShot blasting, sandblasting, heat treatment, annealing, tempering, polishing
  • Pag-iimpakePlastic bag at karton, o wooden case
  • Mga tuntunin sa pagbabayadT/T, L/C
  • Oras ng lead ng produksyon20 araw ng negosyo para sa mga sample, 25 araw para sa maramihan
  • Mga sampleSample na presyo USD 2–100; sample express freight na binayaran ng customer

Buong detalye ng sheet. Mag-scroll patagilid sa talahanayan sa isang mobile device upang basahin ang bawat row.

item Pagtutukoy
Numero ng modelo M3, M4, M5, M8, M12, atbp.
materyal Brass, C45 steel, stainless steel, copper, POM, aluminum, alloy, at iba pa
Pamantayan ISO, DIN, ANSI, JIS, BS at hindi pamantayan
Katumpakan DIN6, DIN7, DIN8, DIN9
Paggamot ng ngipin Pinatigas, giniling o giniling
Pagpaparaya 0.001 mm – 0.01 mm – 0.1 mm, depende sa feature at sa precision grade na tinukoy
Paggamot sa ibabaw Zinc-plated, nickel-plated, passivation, oxidation, anodization, Geomet, Dacromet, black oxide, phosphatizing, powder coating, electrophoresis
Tapusin Shot blasting, sandblasting, heat treatment, annealing, tempering, polishing
Pag-iimpake ng mga item Plastic bag at karton, o kahoy na packing
Mga tuntunin sa pagbabayad T/T, L/C
Oras ng lead ng produksyon 20 araw ng negosyo para sa sample, 25 araw para sa maramihan
Mga sample Sample na hanay ng presyo USD 2–100. Sample express freight na binayaran ng customer.
Aplikasyon Awtomatikong pagkontrol sa mga makina, industriya ng semiconductor, pangkalahatang makinarya sa industriya, kagamitang medikal, kagamitan sa solar energy, mga kagamitan sa makina, mga sistema ng paradahan, high-speed na riles at kagamitan sa transportasyon ng abyasyon, at mga katulad na

Tungkol sa pagpapaubaya at katumpakan:ang mga numero sa talahanayang ito ay isang hanay sa buong pamilya ng produkto, hindi isang solong garantisadong halaga. Ang pagpapaubaya ay depende sa feature na sinusukat, ang module at ang precision grade na iyong tinukoy — ang DIN6 ground gear ay may hawak na mas mahigpit na limitasyon kaysa sa DIN9 milled one. Sabihin sa amin ang backlash at contact-pattern na kinakailangan ng iyong assembly at kukumpirmahin namin kung anong grado at proseso ang kailangan ng iyong gear.

Paggawa

Paano Kami Gumagawa at Kinokontrol ang Kalidad ng Spiral Bevel Gear

Ang mga spiral bevel gear ay kabilang sa mga pinakamahirap na uri ng gear upang makagawa ng mahusay, dahil ang gilid ng ngipin ay isang hubog na ibabaw na kailangang buuin, hindi basta-basta gupitin. Ang prosesong pinapatakbo namin sa bawat order ay sadyang sunud-sunod: ang bawat hakbang ay natapos at siniyasat bago magsimula ang susunod, kaya't ang isang problema ay nakuha sa yugto na lumikha nito sa halip na sa huling pagpupulong.

Blangkong paghahanda

Ang materyal ay pinipili sa pagguhit at ang blangko ay nakabukas at nakaharap upang itatag ang mga mounting face at bore na sa bawat susunod na operasyon ay tinutukoy.

Pagputol ng gear

Ang mga gilid ng ngipin ay nabuo sa isang spiral bevel gear cutting machine gamit ang cutter head radius na gumagawa ng kinakailangang spiral angle at contact pattern.

Paggamot ng init

Ang pagpapatigas ng kaso ay nagpapataas ng katigasan ng ibabaw ng ngipin para sa resistensya ng pagsusuot habang ang core ay nananatiling sapat na matigas upang masipsip ang mga epekto na makikita ng drive.

Paggiling ng ngipin

Kung saan tinukoy ang isang mas mataas na marka ng katumpakan, ang flank ay dinidiin pagkatapos ng heat treatment upang itama ang distortion at pagbutihin ang contact area at surface finish.

Pagsusuri ng pattern ng contact

Ang pares ay pinapatakbo sa isang test rig na may marking compound upang ang contact pattern na posisyon, hugis at sukat ay maaaring ma-inspeksyon laban sa drawing bago ilabas ang pares.

Inspeksyon at pag-iimpake

Panghuling dimensional na pagsusuri sa mga feature na mahalaga sa assembly, pagkatapos ay protective packing para sa pag-export — plastic bag at karton, o isang wooden case para sa mas malalaking set.

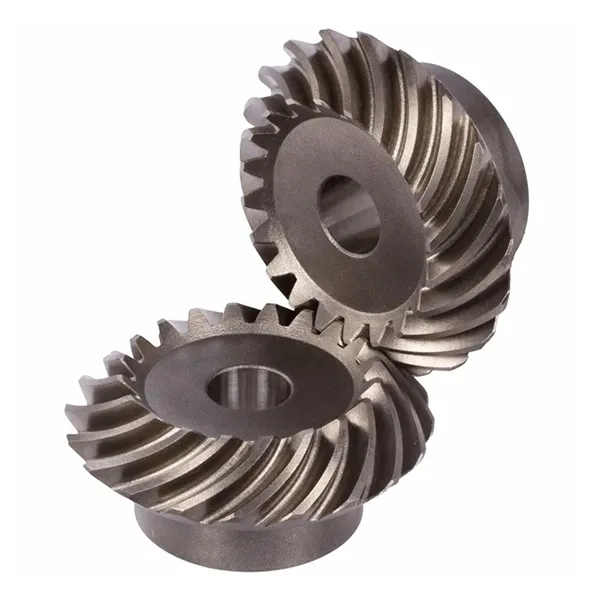

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiral bevel gear na may nabuong curved tooth flanks.

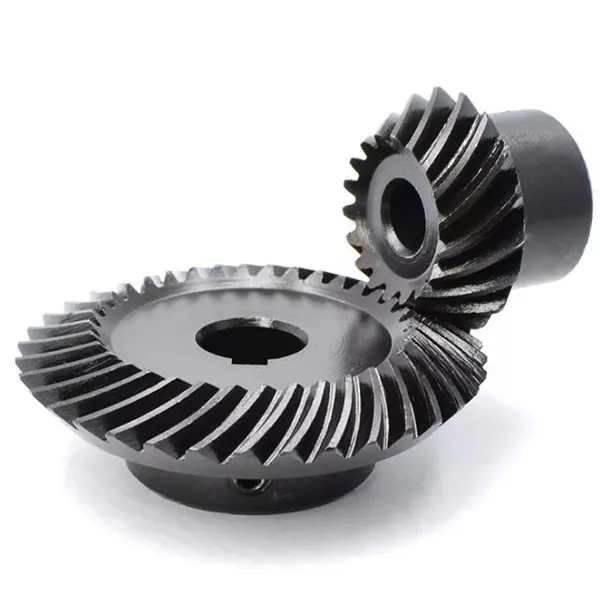

Spiral bevel gear pair showing matched contact pattern and mounting faces
Katugmang pares ng gear — pattern ng contact at mga mounting face.

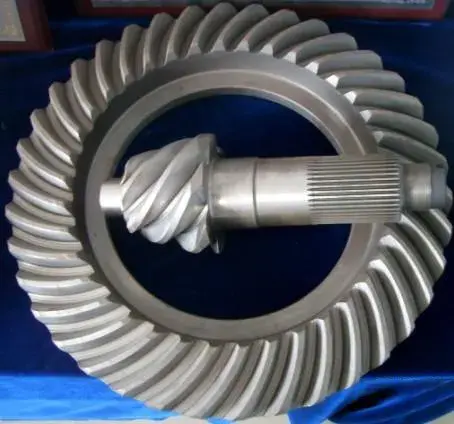

Spiral bevel gear tooth flank detail after grinding
Detalye ng flank ng ngipin pagkatapos ng paggiling.
Spiral bevel gear inspection and measurement before packing
Panghuling dimensional na inspeksyon bago mag-impake.
Spiral bevel gear set prepared for export packing
Ang set ng gear ay inihanda para sa pag-iimpake ng pag-export.

Pangunahing Kalamangan

Mga Tampok ng Produkto

Makinis na tumatakbo at mahinang ingay

Dahil ang linya ng ngipin ay hubog, hindi bababa sa dalawang ngipin ang nasa mata sa anumang sandali at ang load ay ipinapasa mula sa isang ngipin patungo sa susunod habang ang contact ay nagwawalis sa gilid. Walang iisang sandali ng full-width na impact dahil mayroon itong tuwid na bevel gear, kaya kapansin-pansing bumaba ang vibration at ingay — na siyang dahilan kung bakit ang ngipin na ito ay naging standard na pagpipilian kung saan kinokontrol ang ingay, mula sa mga machine tool spindle hanggang sa mga ehe ng pampasaherong sasakyan.

Mataas na kapasidad ng pagkarga at kahit na pagsusuot

Pinapataas ng helix angle ang overlap coefficient, na nangangahulugang mas maraming ngipin ang nagbabahagi ng load at mas mababa ang contact pressure sa bawat flank. Ang mas mababang presyon na sinamahan ng mas mahabang contact line ay nagsusuot nang mas pantay-pantay sa ibabaw ng ngipin sa halip na i-concentrate ito malapit sa pitch line. Ang praktikal na resulta ay isang gear na nagdadala ng mas mabigat na torque para sa laki nito at pinapanatili ang katumpakan nito nang mas matagal sa ilalim ng tuluy-tuloy na tungkulin.

Malawak na hanay ng ratio sa isang yugto

Ang pinion ng isang spiral bevel pares ay maaaring putulin na may kasing-kaunting limang ngipin, na nagbibigay-daan sa isang malaking reduction ratio na makamit sa isang right-angle stage kaysa sa dalawa. Para sa isang taga-disenyo ng makina na nangangahulugan ng mas kaunting mga bahagi, isang mas maikling pabahay at hindi gaanong naipon na backlash, kung kaya't ang anyo ng ngipin na ito ay madalas na lumilitaw sa mga compact na right-angle na gear unit.

Maaaring itama ang pattern ng contact

Dahil ang flank curvature ay itinakda ng cutter head radius, ang contact pattern ay maaaring ilipat at itama sa cutting stage, at mas mapabuti sa pamamagitan ng paggiling pagkatapos ng heat treatment. Ang kontrol na iyon sa kung saan aktwal na magkadikit ang mga ngipin ang siyang naghihiwalay sa set ng gear na tahimik na tumatakbo sa loob ng maraming taon mula sa isa na umuungol at lumulutang sa loob ng ilang buwan — at ito ay isang kakayahan na nakasalalay sa makina at sa operator, hindi sa pagguhit lamang.

Mga materyales at pang-ibabaw na paggamot na angkop sa tungkulin

Ang parehong geometry ng ngipin ay maaaring gawin sa alloy steel para sa mga high-torque drive, C45 o hindi kinakalawang na asero kung saan mahalaga ang corrosion resistance, at brass, copper, aluminum o POM para sa lighter o non-magnetic applications. Pagkatapos ay pipiliin ang surface treatment upang tumugma sa kapaligiran — zinc o nickel plating, black oxide, Geomet o Dacromet para sa proteksyon ng corrosion, anodization para sa aluminum, at powder coating o electrophoresis para sa hitsura at dagdag na tibay.

Mga aplikasyon

Kung Saan Ginagamit ang Mga Spiral Bevel Gear

Saanman ang isang biyahe ay kailangang lumiko sa 90 degrees habang nagdadala ng tunay na torque at nananatiling tahimik:

  • Mga kasangkapan sa makina— spindle drive, indexing head at feed mechanism kung saan itinatakda ng katumpakan ng transmission ang kalidad ng natapos na bahagi
  • Automotive at transportasyon— differential at final-drive gearing, kung saan ang isang low-noise, high-load na right-angle na pares ay mahalaga
  • Awtomatikong pagkontrol sa mga makina— mga cam indexer, rotary table at mga mekanismo ng pick-and-place
  • Semiconductor at kagamitang medikal— mga drive na dapat makinis, tahimik at nauulit sa halip na malakas lang
  • Kagamitan ng solar energy— tracker slewing drives, kung saan gumagana ang gear set sa mga panlabas na kondisyon sa buong taon
  • Mga sistema ng paradahan at kagamitan sa logistik— mga mekanismo ng lift at transfer na nangangailangan ng compact right-angle reduction
  • High-speed rail at aviation ground equipment— mga auxiliary drive kung saan tinukoy ang pagiging maaasahan at mababang vibration
  • Pangkalahatang makinarya sa industriya— mga pump, mixer, conveyor at anumang compact right-angle gear unit

Kung hindi nakalista ang iyong aplikasyon, ilarawan ang tungkulin — bilis ng pag-input, metalikang kuwintas, ratio at kaayusan sa pag-mount. Ang isang spiral bevel pair ay karaniwang idinisenyo kasama ng shaft at bearing layout nito dahil sa axial thrust na nabubuo nito, kaya kapag mas maaga nating nakikita ang arrangement, mas maganda ang resulta.

Pagpapasadya

Mga Custom na Spiral Bevel Gear na Ginawa sa Pagguhit

Higit pa sa karaniwang hanay ng module, ang mga parameter na magpapasya kung ang isang gear ay angkop sa iyong pabahay ay maaaring gawin lahat ayon sa kinakailangan. Kasama sa karaniwang pagpapasadya ang:

  • Module at bilang ng ngipin
  • Spiral anggulo at kamay ng spiral
  • Ratio at tugmang pares
  • Bore, keyway at spline
  • Hub at mounting face geometry
  • Pagpili ng materyal
  • Precision grade DIN6–DIN9
  • Paggamot sa ibabaw
  • Ground o giniling na gilid ng ngipin
  • Pagmamarka at ipinares na pagkakakilanlan ng hanay

Magpadala ng isang dimensyon na drawing, isang sample na gear, o ang kinakailangang ratio, torque at sobre at kukumpirmahin namin ang pinakamalapit na karaniwang geometry o mag-quote ng bago. Ang mga pares ng spiral bevel ay ibinibigay bilang mga katugmang hanay, kaya kung papalitan mo ang isang gear ng isang pares, sabihin sa amin - ang pagpapalit lamang ng kalahati ng isang magkatugmang pares ay karaniwang gumagawa ng ingay at mabilis na pagkasira, kahit na ang parehong mga bahagi ay tama sa sukat.

FAQ ng mamimili

FAQ ng mamimili

  • Ano ang pagkakaiba sa pagitan ng spiral bevel gear at straight bevel gear?Ang linya ng ngipin: ang mga tuwid na bevel na ngipin ay tumatakbo nang radially at sumasabay sa buong lapad ng mga ito, habang ang mga spiral bevel na ngipin ay kurbado kaya ang contact ay unti-unting nagwawalis mula sa isang dulo ng ngipin patungo sa isa pa. Ang curved form ay nagbibigay ng mas mataas na overlap, kaya ang load ay ibinabahagi ng mas maraming ngipin, ang pagtakbo ay mas makinis at mas tahimik, ang pagsusuot ay mas pantay, at ang pinion ay maaaring putulin ng kasing-kaunti ng 5 ngipin.
  • Maaari ka bang gumawa ng spiral bevel gear sa aking pagguhit o mula sa isang sample?Oo. Magpadala ng isang dimensyon na drawing o ang sample na gear na may module, bilang ng ngipin, spiral angle, ratio, bore at materyal. Kinukumpirma namin kung tumutugma ang geometry sa kasalukuyang tooling o nangangailangan ng bagong setup ng cutter, mag-quote nang naaayon, at makakapagbigay ng sample sa loob ng humigit-kumulang 20 araw ng negosyo.
  • Anong mga materyales at pang-ibabaw na paggamot ang magagamit?Alloy steel at C45 para sa high-torque drives, stainless steel kung saan kailangan ang corrosion resistance, at brass, copper, aluminum o POM para sa lighter o non-magnetic applications. Kabilang sa mga surface treatment ang zinc at nickel plating, passivation, oxidation, anodization, Geomet, Dacromet, black oxide, phosphatizing, powder coating at electrophoresis. Sabihin sa amin ang kapaligiran at magrerekomenda kami ng isa.
  • Dapat ba akong mag-order ng katugmang pares o isang gear?Mag-order ng magkatugmang pares. Ang mga spiral bevel gear ay naka-lapped at ang kanilang contact pattern ay naka-check bilang isang set, kaya ang pagpapalit lamang ng isang gear ng isang umiiral na pares ay kadalasang nagbubunga ng ingay at pinabilis na pagkasira kahit na ang dalawang bahagi ay tama ang sukat. Kung isang gear lang ang nasira, ipadala sa amin pareho para maitugma ang kapalit sa natitirang bahagi.
  • Bakit kailangan ng spiral bevel gear ng mga espesyal na bearings?Dahil sa helix angle sa tooth line, ang gear ay bumubuo ng axial thrust force kasama ang shaft bilang karagdagan sa tangential at radial load. Dapat piliin ang mga bearings upang dalhin ang thrust na iyon - karaniwang isang tapered roller o angular contact arrangement - kaya naman ang spiral bevel pair ay pinakamahusay na tinukoy kasama ng shaft at bearing layout.
  • Ano ang iyong tolerance, lead time at mga tuntunin sa pagbabayad?Ang pagpapaubaya ay nakasalalay sa tampok at ang katumpakan na grado, mula 0.001 mm hanggang 0.1 mm sa buong pamilya; sabihin sa amin ang iyong backlash at contact-pattern na kinakailangan at kukumpirmahin namin kung anong grado ang nakakamit nito. Tumatagal ng humigit-kumulang 20 araw ng negosyo ang mga sample at 25 araw ang bulk production, ang mga sample na presyo ay USD 2–100 na may express freight na binabayaran ng customer, at ang mga tuntunin sa pagbabayad ay T/T o L/C.
