Mga Plastic na Bevel Gear

Gumagawa ang Raydafon ng mga plastic na bevel gear sa Ningbo, China, na hinulma sa POM at nylon para sa mga right-angle drive. Ang mga karaniwang ratio ay 1:1, 2:1, 3:1, 4:1 at 5:1; mga module ng pitch M0.25 hanggang M1; ang bilang ng ngipin ay 10 hanggang 60; bore diameters 3.0 hanggang 10.0 mm; panlabas na diameters 8.7 hanggang 60.4 mm; temperatura ng pagpapatakbo −40 °C hanggang +80 °C. Kasama sa mga numero ng bahagi ang GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512040BS, GB1M512040BS, GB1M512040BS, GB1M512051 GB1M512061 at GB1M512BS*. Ang BS suffix ay nagpapahiwatig ng brass insert at set screw. Mahalaga: Ang GB1M512* at GB1M512BS* ay tumutugma lamang sa 60-tooth bevel gear at hindi tugma sa iba pang mga gear. Ang molded tooth geometry ay nagbibigay ng tahimik, masikip na mesh; ang polimer ay self-lubricating at chemical resistant. Custom na module, bilang ng ngipin, bore, hub at materyal na grado na magagamit sa pagguhit; panipi sa loob ng 24 na oras.

Mga Plastic Bevel Gear — Custom Molded POM at Nylon, M0.25 hanggang M1

Right-angle drive gears para sa maliliit na mekanismo ng katumpakan: isang buong ratio ng pamilya mula 1:1 hanggang 5:1 na may 10 hanggang 60 ngipin, na hinulma sa POM o nylon, na may opsyonal na brass insert at set screw. Sapat na tahimik para sa mga coffee machine at printer, sapat na magaan para sa mga device na pinapagana ng baterya, at ibinibigay sa pagguhit saanman sa mundo.

  • 1:1 – 5:1Mga karaniwang ratio
  • M0.25 – M1Pitch module (mod)
  • 10 – 60Available ang mga bilang ng ngipin
  • −40 hanggang +80 °CTemperatura ng pagpapatakbo

Mga Plastic na Bevel Gear para sa Mga Right-Angle na Drive — Custom na Molded POM at Nylon

Ang isang plastic na bevel gear ay lumiliko sa isang drive sa pamamagitan ng 90 degrees gamit ang mga molded polymer teeth sa halip na mga cut metal. Ang nag-iisang pagbabagong iyon ay nag-aalis ng pangangailangan para sa pagpapadulas, nakakabawas sa bigat ng pares, at ginagawang kapansin-pansing mas tahimik ang mesh — kaya naman ang pag-aayos ay makikita sa mga coffee machine, printer, curtain motor, robot vacuum at maliliit na remote-control na sasakyan. Ginagawa ng Raydafon ang pamilyang ito bilang parehong manufacturer at supplier mula sa sarili nitong pabrika sa Ningbo, China, kaya walang trading margin sa pagitan mo at ng molding machine.

Sinasaklaw ng pag-customize ang mga parameter na karaniwang nagpapasya kung ang isang gear ay akma: module, bilang ng mga ngipin, diameter ng butas, mga sukat ng hub at boss, ratio, at ang polymer mismo. Magpadala ng drawing, sample na gear o kahit isang larawan na may mga sukat at kukumpirmahin namin ang pinakamalapit na karaniwang bahagi o mag-quote ng bagong tool. Kasama sa mga kaugnay na produkto mula sa parehong workshop ang mas malawakplastik na gamitsaklaw, angplastic helical gearpamilya para sa parallel-shaft drive, at ang metalbevel gearlinya kung saan ang metalikang kuwintas ay lumampas sa maaaring dalhin ng polimer.

Mga Detalye ng Plastic Bevel Gear

  • Sanggunian ng karaniwang sukatΦ12 mm (magagamit din sa mga sukat na nakalista sa talahanayan sa ibaba)
  • Pitch module (mod)M0.25, na may 0.5 at 1.0 sa karaniwang hanay ng bahagi
  • Uri ng materyalPlastic — POM, nylon (PA), o bilang kinakailangan ng customer
  • Mga ratio1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura ng pagpapatakbo−40 °C hanggang +80 °C
  • Opsyonal na mga tampokBrass insert, set screw, custom bore at hub
  • PagpapasadyaModule, bilang ng ngipin, bore, haba ng boss, lapad ng ngipin, grado ng materyal

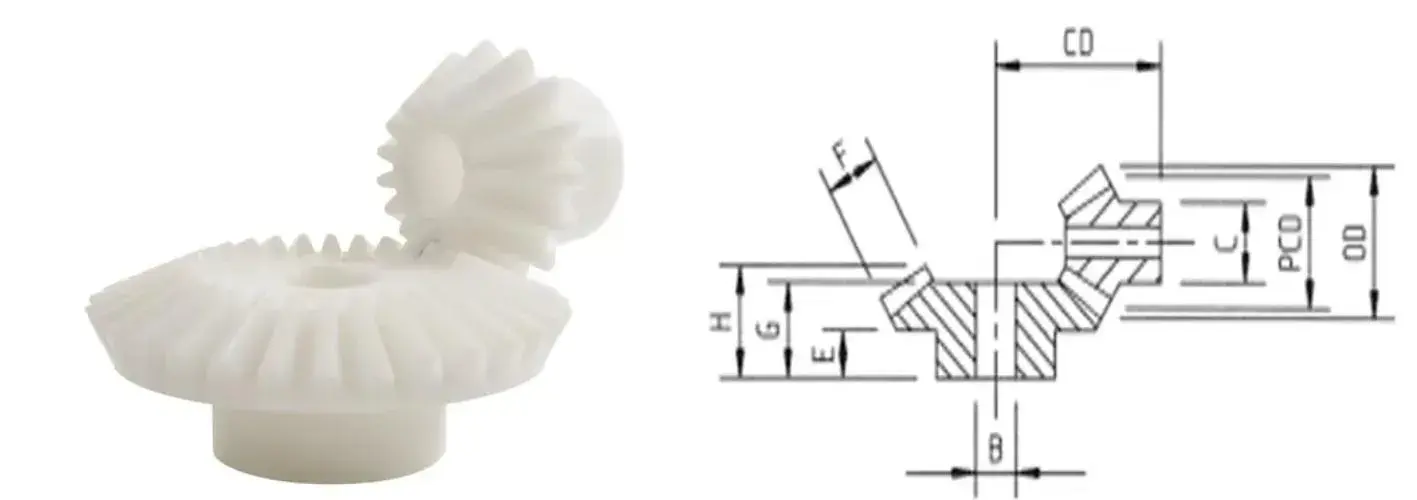

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Reference geometry para sa plastic bevel gear family — ang mga dimensyon na titik sa ibaba ay tumutugma sa drawing na ito.
1:1Pantay na bilis, right-angle transfer
2:1Hatiin ang bilis ng output
3:1Pagbawas ng ikatlong bilis
4:1Quarter-speed na pagbawas
5:1Pagbabawas ng ikalimang bilis

Mahalagang pagtutugma ng tala:ang ratio mated pairs ay dapat gamitin nang magkasama. Ang straight-tooth bevel gears sa 1:1 ratio ay maaaring palitan sa loob ng kanilang ratio, ngunitang mga bahagi ng 5:1 ratio na ang numero ng bahagi ay nagtatapos sa * (GB1M512* at GB1M512BS*) ay tumutugma lamang sa 60-tooth bevel gear — hindi tugma ang kanilang geometry sa anumang iba pang gear.Mangyaring kumpirmahin ang mating part number bago mag-order.

Mga Dimensyon, Bilang ng Ngipin at Mga Ratio

Lahat ng sukat sa mm. Gamitin ang mga letrang B, CD, C, E, F, G at H kasama ng reference drawing sa itaas upang suriin ang kaangkupan sa iyong sariling layout.

I-scroll patagilid ang talahanayan para basahin ang bawat column. Ang kanang-kamay na column ay nagpapakita ng brass insert at set screw na bersyon para sa bawat bahagi.

Bahagi no. Pitch
(mod)
Hindi. ng
ngipin
Lahat ng sukat sa mm Pagsingit ng tanso
& set turnilyo
Sa labas dia. Pitch dia. Bore dia. B CD Hub dia. C Haba ng amo E Lapad ng ngipin F Haba G Haba H
1:1 ratio
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 ratio
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 ratio
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 ratio
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 ratio
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Pagbasa ng talahanayan:ang mga bahaging may BS suffix ay may kasamang brass insert at set screw para sa positive shaft fixing. Ang mga titik B, CD, C, E, F, G at H ay sumusunod sa reference drawing sa seksyon ng mga detalye sa itaas. Ang isang gitling sa isang column na haba ay nangangahulugan na ang dimensyon ay hindi naaangkop sa bahaging iyon. Hindi sigurado kung aling pares ang nababagay sa iyong layout? Ipadala ang pagguhit o ang mga sukat ng baras at kami ay tutugma nito.

Detalye ng Produkto

Mga larawan ng aming hinulma na mga plastic na bevel gear — hugis ng ngipin, hub at opsyong brass insert.

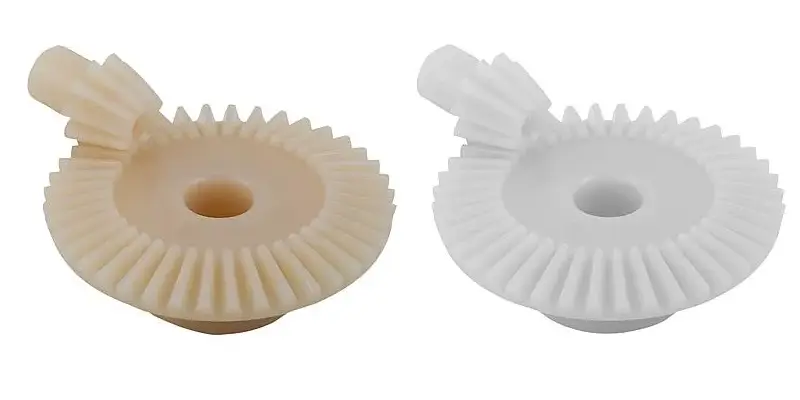

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Molded plastic bevel gears — hugis ngipin at detalye ng hub sa hanay ng ratio.

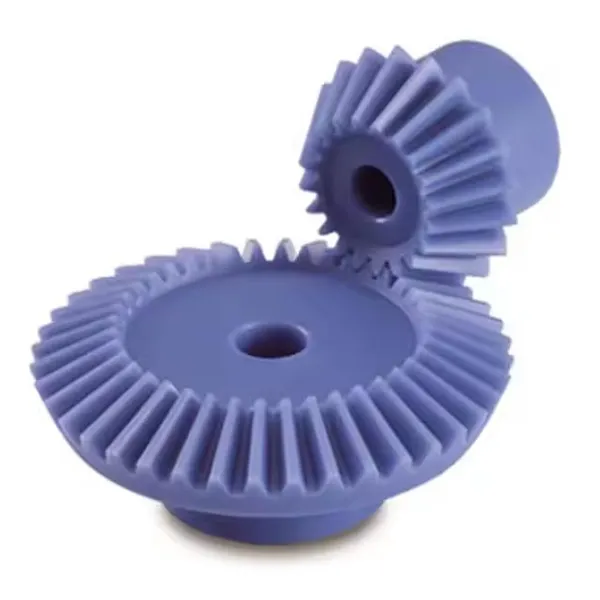

Plastic bevel gear pair in POM moulded for a right-angle drive
POM bevel gear pair para sa right-angle drive.
Plastic bevel gear set assembled and checked before packing
Sinuri ng mated gear set para sa mesh at backlash bago i-pack.

Pangunahing Kalamangan

  • Malinis, lumalaban sa pagsusuot ng mga polimerAng POM at nylon ay lumalaban sa moisture at isang malawak na hanay ng mga kemikal, kaya patuloy na gumagana ang gear sa mamasa-masa, wash-down o medyo kinakaing unti-unti na mga kapaligiran kung saan ang isang plated metal gear ay tuluyang maaagnas. Walang pagpipinta, walang kalupkop at walang oil film upang mapanatili.
  • Tiyak na hinulma ang mga ngipinAng anyo ng ngipin ay nagmumula sa lukab ng amag sa halip na isang pamutol, kaya nananatiling mahigpit at pare-pareho ang pakikipag-ugnayan sa buong batch. Ang resulta ay steady, tahimik na pag-ikot — ang property na pinakamahalaga sa mga device na sensitibo sa ingay gaya ng mga coffee machine at printer.
  • Isang bahagi ng bigat ng metalAng mababang masa ay nakakabawas sa pagkarga sa mga shaft at bearings, nakakabawas sa inertia na kailangang i-drive ng motor, at nagpapahaba ng buhay ng baterya sa mga produktong portable at pinapagana ng baterya.
  • Right-angle drive sa isang compact na sobreAng bevel geometry ay naglilipat ng kapangyarihan sa pamamagitan ng 90 degrees nang hindi nangangailangan ng hiwalay na gearbox housing, na nagpapanatili sa maliliit na mekanismo na maikli at simpleng i-assemble.
  • Na-customize sa iyong pagguhitAng module, bilang ng ngipin, diameter ng bore, mga sukat ng hub at boss, ratio at polymer grade ay maaaring gawin lahat ayon sa kinakailangan. Kung ang isang karaniwang bahagi sa talahanayan ay magkasya, sasabihin namin ito at makatipid sa iyo ng gastos sa tooling.
  • Direktang presyo at kontrol ng pabrikaAng paghuhulma, inspeksyon at pag-iimpake ay nangyayari sa loob ng bahay, kaya walang intermediate margin at ang kalidad ay sinusuri ng parehong koponan na gumawa ng bahagi.

Mga aplikasyon

Ang kumbinasyon ng magaan na timbang, tahimik na pagtakbo at corrosion resistance ay ginagawang angkop ang mga plastic bevel gear para sa maliliit na right-angle drive sa ilang pamilya ng produkto.

Mga smart home device

Ang mga smart curtain machine ay tahimik na bumubukas at sumasara nang hindi iniistorbo ang silid, habang ginagamit ng mga robot vacuum cleaner ang parehong right-angle drive para umakyat at umikot nang may mababang power draw at mahabang buhay ng serbisyo.

Mga kagamitan sa opisina

Ang mga printer ay umaasa sa pare-parehong anyo ng ngipin para sa makinis na paper feed at mababang operating ingay, at ginagamit ng mga shredder ang chemical resistance at wear resistance upang makayanan ang tuloy-tuloy na pagkarga ng papel nang walang napaaga na pagkabigo.

Mga laruan at mga produkto ng consumer

Ang mga remote-control na sasakyan ay nakikinabang mula sa mababang timbang, na nagpapahusay sa buhay ng baterya, habang ang polymer ay pinahihintulutan ang mga patak at epekto. Ang mga angkop na grado ng materyal ay magagamit para sa mga produkto ng mga bata.

Mga coffee machine at maliliit na appliances

Ang mga right-angle na drive sa mga nakakulong na appliances ay tumatakbo nang walang grease contamination ng mga nakapaligid na bahagi, at pinapanatili ng molded mesh ang operating noise na mababa sa domestic environment.

Instrumentasyon at maliliit na actuator

Ang mga compact na 90-degree na paglipat sa mga mekanismo ng pagsukat at pagpoposisyon, kung saan ang mababang inertia at non-magnetic, hindi kinakalawang na mga bahagi ay isang kalamangan.

Pasadyang makinarya

Anumang maliit na right-angle drive kung saan kakailanganin mo ng metal na bevel pair, isang hiwalay na housing at isang lubrication point. Ipadala ang pagguhit at tungkulin at magpapayo kami sa materyal at ratio.

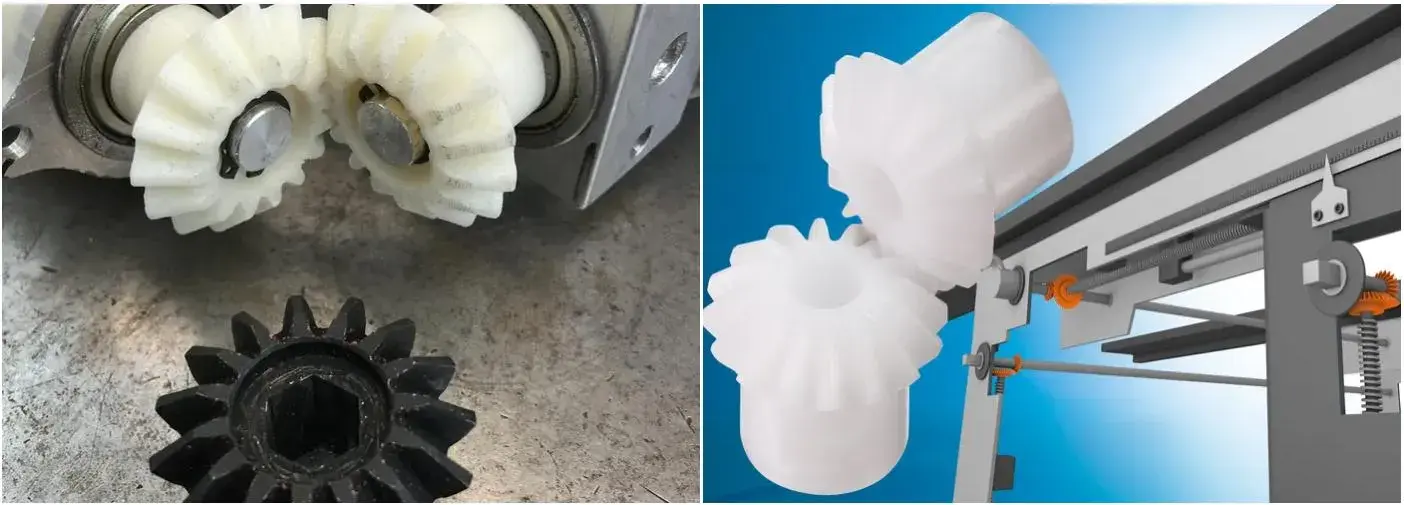

Plastic bevel gears used in smart home, office equipment and toy applications
Ang mga plastic na bevel gear sa serbisyo sa lahat ng smart home, kagamitan sa opisina at mga application ng produkto ng consumer.

FAQ ng mamimili

  • Maaari ka bang gumawa ng plastic bevel gear sa aking drawing o mula sa isang sample?Oo. Magpadala ng dimensyon na drawing o ang sample na gear na may module, bilang ng ngipin, ratio, bore at materyal na kagustuhan. Kinukumpirma namin kung ang isang kasalukuyang karaniwang bahagi sa talahanayan sa itaas ay umaangkop, o sumipi ng isang bagong amag, at maaaring magbigay muna ng machined prototype kung gusto mong patunayan ang geometry bago ang tooling.
  • Aling materyal ang dapat kong piliin, POM o naylon?Ang POM ay ang karaniwang pagpipilian para sa precision bevel pares dahil ito ay matigas, mababa ang friction at dimensionally stable sa ilalim ng humidity, na nagpapanatili sa gitnang distansya at backlash na predictable. Ang Nylon ay mas matigas at mas mahusay sa pagsipsip ng epekto, ngunit ito ay sumisipsip ng kahalumigmigan at bahagyang gumagalaw sa dimensyon. Sabihin sa amin ang pagkarga, bilis at kapaligiran at magrerekomenda kami ng isa.
  • Ang mga gears ba ay ibinibigay bilang magkatugmang pares?Gumagana lang nang tama ang isang pares ng bevel sa mating gear kung saan ito idinisenyo. Ang mga bahaging may markang asterisk (GB1M512* at GB1M512BS*) ay tumutugma lamang sa 60-tooth gear at hindi tugma sa iba pang gears. Para sa bawat iba pang numero ng bahagi, kumpirmahin ang bahagi ng isinangkot sa amin bago mag-order at susuriin namin ang pares.
  • Ano ang ibig sabihin ng BS suffix sa part number?Ang BS ay nagpapahiwatig ng isang brass insert at set screw, na nagbibigay ng positibong mekanikal na pag-aayos sa shaft sa halip na umasa sa isang plain molded bore. Ito ang karaniwang pagpipilian kung saan ang gear ay tumatagal ng reversing load o kung saan ang shaft fit ay hindi dapat madulas.
  • Ano ang temperatura ng pagtatrabaho at maaari kang magbigay ng materyal na mas mataas ang temperatura?Ang karaniwang hanay ay −40 °C hanggang +80 °C. Para sa mga kagamitan na tumatakbo nang mas mainit, ang mga materyales tulad ng PEEK o PPS ay maaaring ma-quote; sabihin sa amin ang tuluy-tuloy na operating temperature at kukumpirmahin namin kung ano ang kailangan ng application.
  • Ano ang iyong lead time at mga tuntunin ng order?Ipadala ang numero ng bahagi o guhit na may kinakailangang dami. Sumasagot kami nang may kasamang presyo, kinakailangan sa tooling kung mayroon man, at oras ng pag-lead — karaniwan sa loob ng 24 na oras. Ang mga karaniwang bahagi ay nagpapadala mula sa stock ng produksyon; bagong tooling ay sumusunod sa nakumpirma na pagguhit.

Mga Kaugnay na Produkto at Karagdagang Pagbabasa

Humiling ng Plastic Bevel Gear na Sipi

Ipadala ang numero ng bahagi mula sa talahanayan sa itaas o ang iyong sariling pagguhit — module, ratio, bilang ng ngipin, bore at dami. Kinukumpirma namin ang kaangkupan laban sa mating gear, nagpapayo sa materyal, at tumugon sa presyo at lead time sa loob ng 24 na oras.

Magpadala ng Inquiry Ngayon

* Dapat i-order ang mga ratio bilang magkatugmang pares. Ang mga sukat ay sumusunod sa reference drawing sa seksyon ng mga pagtutukoy; mangyaring kumpirmahin ang huling pagguhit laban sa iyong pagpupulong bago mag-order. Ang mga brass insert at set screw na bersyon ay kinilala sa pamamagitan ng BS suffix.
