Paano Naaapektuhan ng Operating Pressure ang Hydraulic Cylinder Design?

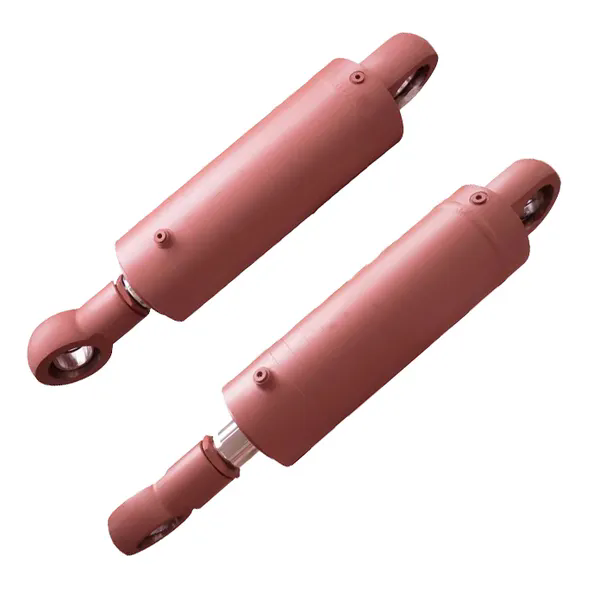

Raydafon Technology Group Co., Limiteday gumugol ng dalawang dekada sa pagpino sa ugnayan sa pagitan ng presyon at pagganap ng silindro. Ang operating pressure ay hindi lamang isang numero sa isang spec sheet — ito ang pangunahing puwersa na nagdidikta sa pagpili ng materyal, kapal ng pader, arkitektura ng seal, at maging ang paggamot sa ibabaw ng baras. Kapag ang isang haydroliko na silindro ay nahaharap sa mas mataas na presyon, ang bawat bahagi ay dapat na muling isipin upang maitago ang puwersang iyon nang ligtas at mahusay. Madalas sabihin ng aming mga inhinyero na tinutukoy ng pressure ang personalidad ng isang hydraulic cylinder: inuuna ng mga low pressure system ang gastos, habang ang mga high pressure na disenyo ay nangangailangan ng metalurhiko na kadalubhasaan at micron-level tolerances.

Sa mga praktikal na termino, ang tanong na "Paano nakakaapekto ang operating pressure sa disenyo ng hydraulic cylinder?" ay sinasagot sa pamamagitan ng pagsusuri sa pamamahagi ng stress, buhay ng pagkapagod, at dynamics ng likido. Halimbawa, ang isang cylinder na na-rate sa 250 bar ay nangangailangan ng isang bariles na may makabuluhang mas mataas na lakas ng ani kumpara sa isang 100 bar na bersyon. Ang aming pabrika saRaydafon gumagamit ng finite element analysis upang i-map ang mga hot spot ng stress. Sa artikulong ito tatalakayin natin ang eksaktong mga parameter, mga talahanayan ng materyal, at lohika ng engineering na nag-uugnay sa presyon ng pagpapatakbo sa isang matatag nahaydroliko na silindrodisenyo. Ibabahagi din namin ang mga totoong listahan sa mundo kung paano kino-customize ng aming team ang mga cylinder para sa pagmimina, malayo sa pampang, at mga mobile na application.

Bakit Dinidikta ng Operating Pressure ang Pagpili ng Materyal para sa isang Hydraulic Cylinder?

Ang materyal ng isang haydroliko na silindro ay ang unang linya ng depensa laban sa napakalaking pwersa na nabuo ng may presyon na likido. Kapag tumataas ang operating pressure, ang stress sa cylinder barrel (hoop stress) at end caps ay lumalaki nang linearly. Para sa isang silindro na may panloob na diameter na 100 mm, ang pagtaas ng presyon mula 160 bar hanggang 320 bar ay nagdodoble sa puwersa na sinusubukang pumutok sa bariles. Samakatuwid, ang aming factory source ay mga high-grade steels lang tulad ng E355 o 27SiMn para sa medium-pressure series, habang para sa matinding pressure (higit sa 400 bar) lumipat kami sa chromium-molybdenum alloys gaya ng 4140 o 4340, heat-treated para makamit ang yield strengths na lampas sa 750 MPa.

Mga pangunahing katangian ng materyal na naiimpluwensyahan ng presyon

• lakas ng makunat:Ang pinakamababang lakas ng ani ay dapat lumampas sa stress na dulot ng pinakamataas na presyon ng pagpapatakbo, kung isasaalang-alang ang isang safety factor (karaniwang 2.5:1 hanggang 4:1).
• Weldability:Ang mga high-strength na bakal ay kadalasang nangangailangan ng preheating at post-weld treatment para maiwasan ang pag-crack — kritikal para sa pressure holding.
• tigas:Para sa mga pressure na higit sa 300 bar, ang panloob na ibabaw ay maaaring mangailangan ng induction hardening upang labanan ang micro-welding mula sa mga contaminants.
• Pagtitiis sa pagkapagod:Ang mga siklo ng presyon ay nagdudulot ng progresibong pinsala; ang mga materyales na may pinong istraktura ng butil (tulad ng ginagamit ng Raydafon Technology Group Co.,Limited) ay lumalaban sa pagsisimula ng crack.

Ginagamit ng aming koponan sa disenyo ang talahanayan sa ibaba bilang isang mabilis na sanggunian sa panahon ng paunang yugto ng panipi. Ipinapakita nito kung paano binabago ng operating pressure ang materyal na grado para sa isang tipikal na 80 mm bore hydraulic cylinder.

Higit pa sa bariles, nagbabago rin ang materyal ng piston rod. Para sa isang high-pressure na hydraulic cylinder, ang aming pabrika ay gumagamit ng induction-hardened 1045 o hindi kinakalawang na asero 17-4PH upang labanan ang pagmamarka sa ilalim ng mataas na rod stress. Noong 2024, ipinakilala ng Raydafon Technology Group Co.,Limited ang isang proprietary micro-alloyed steel para sa mga cylinder na patuloy na tumatakbo sa 350 bar sa mga mobile application. Ang pagbabagong ito ay nagpapataas ng buhay ng pagkapagod ng 40% habang pinapanatili ang pagiging machinability. Kung susumahin, ang tanong na "bakit materyal?" ay direktang sinasagot ng pressure: ang mas maraming pressure ay nangangailangan ng mas malakas, mas matigas, at mas nakakapagod na mga haluang metal. Kung wala ang tamang materyal, ang isang silindro ay maaaring magbunga o masira sa sakuna.

Paano Kalkulahin ang Kapal ng Pader Batay sa Operating Pressure?

Ang pagkalkula ng kapal ng pader ay isang pangunahing hakbang sa disenyo ng hydraulic cylinder, na direktang hinihimok ng operating pressure. Ang klasikong formula na ginamit sa aming departamento ng engineering ay batay sa Lame equation para sa mga cylinder na may makapal na pader. Gayunpaman, para sa praktikal na disenyo, gumagamit kami ng pinasimpleng bersyon:t = (P × D) / (2 × σ_allow)kung saan ang P ay pressure, D ay bore diameter, at σ_allow ay ang pinahihintulutang stress ng materyal (yield strength / safety factor). Ngunit ito lamang ang panimulang punto.

Sa Raydafon Technology Group Co.,Limited, palagi kaming naglalapat ng mga karagdagang dynamic na salik dahil bihirang static ang pressure. Ang mga pressure sa epekto (mga pressure spike) ay maaaring 1.5 beses ang nominal na operating pressure. Samakatuwid, ang aming mga disenyo ng hydraulic cylinder ay kinabibilangan ng:

• Mga minimum na kalkulasyon sa pader batay sa peak pressure, hindi nominal.Halimbawa, ang isang system na tumatakbo sa 250 bar na may mga spike na hanggang 400 bar ay pumipilit sa amin na magdisenyo para sa 400 bar, pagkatapos ay mag-de-rate para sa cyclic na buhay.
• Mga pagtaas ng panlabas na diameter:Ang mga karaniwang laki ay kadalasang may mga discrete OD na hakbang. Pinipili ng aming pabrika ang susunod na mas malaking karaniwang tubo kung ang nakalkulang pader ay lumampas sa 90% ng karaniwang sukat, na tinitiyak ang margin ng kaligtasan.
• kapal ng dulo ng takip:Ang presyon ay kumikilos din sa mga takip; ginagamit namin ang FEA upang matukoy ang mga pattern ng bolting at kapal ng takip, kadalasang 20-30% na mas makapal kaysa sa bariles para sa mataas na presyon
•


Hakbang-hakbang na diskarte sa loob ng aming pabrika

Gaya ng nakikita mo, ang presyon ng pagpapatakbo ay nagti-trigger ng isang hanay ng mga kalkulasyon na kinabibilangan ng dynamic na pag-load, pagpapaubaya sa pagmamanupaktura, at kahit na pagbaluktot sa paggamot sa init. Ang aming pabrika ay naghatid kamakailan ng isang serye nghaydroliko na mga silindropara sa isang 500-bar press; ang kapal ng pader ay lumampas sa 35 mm para sa isang 160 mm bore, gamit ang forged 4340. Sa kasong iyon, ang bawat milimetro ay nabigyang-katwiran sa pamamagitan ng Lame analysis at napatunayan ng ultrasonic testing. Ang ilalim na linya: ang mas mataas na presyon ay pinipilit ang mas makapal na mga pader, ngunit isinasaalang-alang din ng matalinong disenyo ang pag-optimize ng timbang at gastos. Ang Raydafon Technology Group Co., Limited ay patuloy na binabalanse ang mga salik na ito upang makabuo ng mga compact ngunit matibay na mga cylinder.

Anong Mga Teknolohiya ng Seal ang Kinakailangan para sa High Operating Pressure?

Ang mga seal ay ang pinaka maselan ngunit kritikal na bahagi kapag tumataas ang presyon. Ang isang hydraulic cylinder ay umaasa sa mga seal upang maglaman ng tuluy-tuloy na walang pagtagas, kahit na sa ilalim ng matinding presyon at temperatura. Sa mababang presyon (sa ibaba 100 bar), ang mga simpleng nitrile O-ring na may mga backup ay maaaring sapat na. Ngunit habang tumataas ang presyon ng pagpapatakbo, ang pagpilit ay nagiging pangunahing banta. Ang materyal ng seal ay dapat na sapat na matigas upang labanan ang gap extrusion, ngunit sapat na kakayahang umangkop upang mapanatili ang contact. Ang aming mga inhinyero sa Raydafon Technology Group Co.,Limited ay gumagamit ng polyurethane (PU) at PTFE-based compound para sa mga pressure na lampas sa 250 bar.

Pamantayan sa pagpili ng selyo na hinimok ng presyon

• Extrusion gap control:Ang mas mataas na presyon ay nagbubukas ng mga microscopic gaps sa pagitan ng mga bahagi ng metal. Para sa isang 400-bar hydraulic cylinder, tinutukoy namin ang mga anti-extrusion ring (backup rings) na gawa sa PEEK o bronze.
• Friction at wear:Ang mataas na presyon ay nagpapataas ng seal energization; Ang mga espesyal na low-friction coating tulad ng PTFE bronze ay inilalapat sa mga seal ng piston upang maiwasan ang stick-slip.
• Pagtaas ng temperatura:Ang presyon ay nagdudulot ng init; pinipili ng aming pabrika ang mga seal na na-rate para sa tuluy-tuloy na operasyon sa 120°C, gamit ang HNBR o FKM kung mataas ang temperatura ng langis.
• U-cup vs. piston seal:Para sa mga pressure na higit sa 300 bar, madalas kaming gumagamit ng kumbinasyon ng pressure-energized na U-cup at wear ring para gabayan ang piston.

Sa talahanayan sa ibaba, ibinubuod namin ang mga tipikal na pagsasaayos ng seal na ginagamit ng aming team ng disenyo, na direktang nauugnay sa mga saklaw ng operating pressure:

Bilang karagdagan, ang pagtatapos sa ibabaw ay nagiging mahalaga sa ilalim ng mataas na presyon. Ang aming pabrika ay humihiling ng rod finish na 0.2 µm Ra para mabuhay ang mga seal sa 400 bar. Naglalagay din kami ng chrome plating o nitriding para mabawasan ang friction. Para sa isang kamakailang proyekto sa Raydafon Technology Group Co., Limited, bumuo kami ng tandem seal arrangement para sa 500-bar hydraulic cylinder na ginagamit sa mga offshore tensioner; may kasama itong apat na backup na ring at isang pressure relief groove. Kung wala ang dedikadong diskarte na ito, ang selyo ay lalabas sa ilang segundo. Kaya, direktang idinidikta ng operating pressure hindi lamang ang materyal kundi ang buong arkitektura ng sealing system, na tinitiyak ang walang-leak na performance sa milyun-milyong cycle.

Buod: Presyon bilang Master Variable sa Hydraulic Cylinder Design

Ang operating pressure ay ang nag-iisang pinaka-maimpluwensyang kadahilanan sa disenyo ng hydraulic cylinder. Mula sa pagpili ng high-strength alloy steels hanggang sa tumpak na pagkalkula ng kapal ng pader gamit ang Lame theory, at mula sa pagpili ng multi-component PTFE seal hanggang sa fatigue analysis ng end caps — bawat desisyon ay dumadaloy mula sa tanong na "ilang bar?". Sa Raydafon Technology Group Co.,Limited, nag-engineered kami ng mga cylinder para sa mga pressure mula 50 bar hanggang 700 bar, at ang bawat proyekto ay muling nagpapatunay na ang hindi pagpansin sa mga epekto ng pressure ay humahantong sa pagkabigo. Sa pamamagitan ng paggalang sa presyur sa pamamagitan ng matitibay na materyales, matalinong sukat sa dingding, at advanced na sealing, naghahatid kami ng mga hydraulic cylinder na parehong ligtas at mahusay. Isinasama ng aming pabrika ang data ng presyon sa bawat modelo ng CAD at bawat pagsusuri sa kalidad, na tinitiyak na ang panghuling produkto ay makatiis sa mga tunay na kondisyon sa mundo. Sa Raydafon Technology Group Co.,Limited, ang bawat hydraulic cylinder na inhinyero namin ay nagsasabi ng kuwento ng pressure mastered. Kung kailangan mo ng heavy-duty na cylinder para sa pagmimina o isang compact unit para sa industriyal na automation, ang aming team ay handang suportahan ka ng 20 taon ng insight.Makipag-ugnayan sa aming pabrika ngayon.
