PTO Shaft para sa Case IH Round Balers
  • PTO Shaft para sa Case IH Round BalersPTO Shaft para sa Case IH Round Balers
  • PTO Shaft para sa Case IH Round BalersPTO Shaft para sa Case IH Round Balers

PTO Shaft para sa Case IH Round Balers

PTO shaft para sa Case IH round balers — sumasaklaw sa RB444, RB454, RB455A, RB464, RB554 at RB564, kasama ang RB454 Silage at RB454 Rotor Cutter na variant. CAT4 at CAT5 constant velocity drivelines na may friction clutch; input spline 1.375-6 o 1.375-21 depende sa traktor; kinakailangan ng kuryente 40–100 hp (30–75 kW). Mga sanggunian ng clutch torque mula 1,000 N·m (CAT3/S4) hanggang 1,800 N·m (CAT4/S6). Ipadala ang iyong baler model at tractor PTO spline — kinukumpirma namin ang kategorya ng driveline, clutch torque at haba ng shaft, at magbabalik ng factory quote sa loob ng 24 na oras.

OEM Replacement · Case IH RB Series

PTO Shaft para sa Case IH Round Balers — CAT4 at CAT5 Constant Velocity Drivelines, 1.375-6 / 1.375-21 Spline

Nabigo ang isang round baler PTO shaft sa isa sa dalawang paraan: ang unibersal na joint ay hindi maaaring kunin ang anggulo ng pagliko sa headland, o ang clutch ay hindi dumulas sa tamang metalikang kuwintas at ang gearbox ang kumukuha ng shock. Ang pahinang ito naglilista ng mga laki ng shaft, kinakailangang power at clutch part number para sa Case IH RB444, RB454, RB455A, RB464, RB554 at RB564 balers, para maitugma mo ang isang kapalit na shaft sa baler model na aktwal mong pinapatakbo.

Mga Modelong Baler Sakop

6 Mga Batayang Modelo RB444, RB454, RB455A, RB464, RB554, RB564 — kasama ang mga variant ng RB454 Silage at RB454 Rotor Cutter.

Mga Laki ng Driveline

CAT4 / CAT5 Constant velocity driveline na may friction clutch. Input spline 1.375-6 o 1.375-21 depende sa traktor.

Kinakailangan ng Power

40–100 hp Mula 30 kW sa RB444 hanggang 75 kW sa RB454 Rotor Cutter. Buong breakdown sa talahanayan sa ibaba.

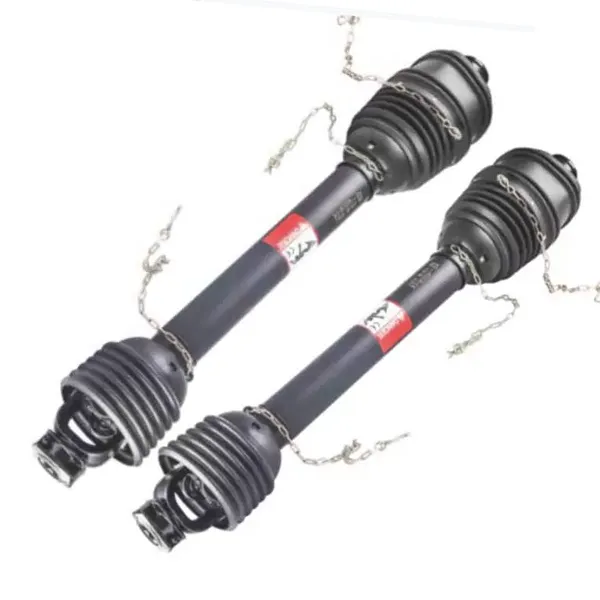

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO shaft assembly — constant velocity joint, friction clutch at 1.375-6 input yoke.
PTO shaft for Case IH round balers — clutch end and spline detail
Detalye ng dulo ng clutch at spline — fast-disconnect na yoke at shield bearing.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Mga opsyon sa input yoke — 1.375-6 at 1.375-21 spline, itinugma sa tractor PTO stub.

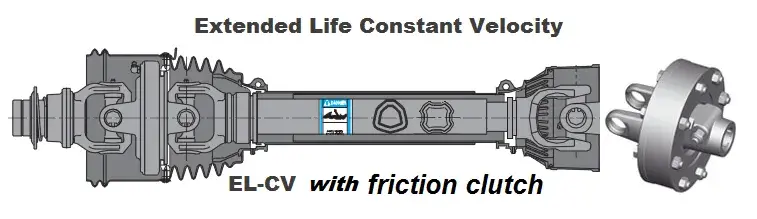

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Friction clutch at shear-bolt configuration — pinoprotektahan ng slip point ang baler gearbox.

Talahanayan ng Modelo — Sukat ng PTO Shaft at Kinakailangang Power ng Baler

Case IH round baler models — laki ng baras at kinakailangan ng PTO power
Modelo ng Baler Sukat ng PTO Shaft Kinakailangan ng PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silage CAT4 65 (48)
RB454 Rotor Cutter CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Ang Case IH ay tumatawag para sa CAT4 o CAT5 na constant velocity drivelines depende sa modelo, na may friction clutch. Ang RB454 Rotor Cutter ay ang tanging variant sa hanay na ito na nangangailangan ng CAT5 na may 100 hp (75 kW) input — kung ang iyong traktor ay nasa ibaba ng figure na iyon, kumpirmahin ang baler build bago mag-order.

Constant velocity PTO shaft part number reference for Case IH round balers
Constant velocity PTO reference — CAT3 hanggang CAT5, 540 at 1000 rpm base part number.

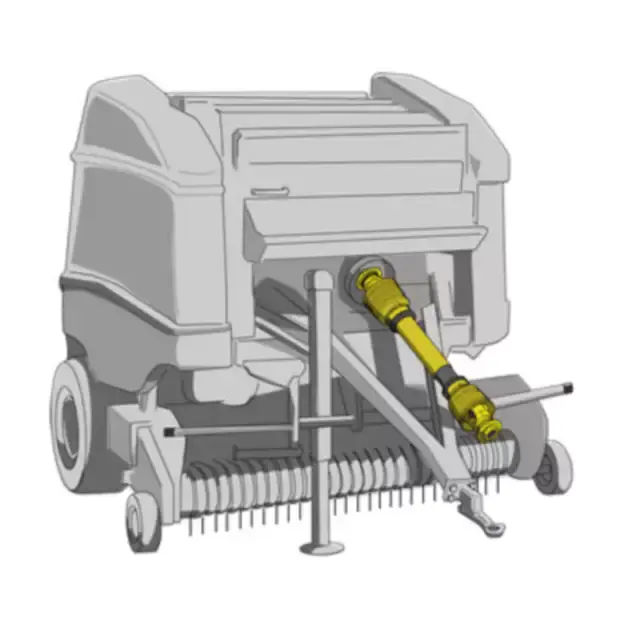

PTO shaft installed on a round baler in field operation
Pag-install ng field — anggulo ng baras at clearance ng kalasag sa input ng baler.

Constant Velocity PTO at Clutch Part Numbers

Constant velocity PTO — base na numero ng bahagi ayon sa kategorya at tractor spline
CV PTO Tractor Spline Base Number ng Bahagi
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT friction clutches para sa 1.375-6 spline input
Pangkalahatang Laki Torque (N·m) Numero ng Bahagi
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5 / S8 1,450 6LM453003R

Ang mga numero ng bahagi sa itaas ay mga reference point para sa pagtutugma ng baras sa kumbinasyon ng baler at traktor. Kung ang iyong baler ay gumagamit ng ibang implement kalahati o ang tractor stub ay isang 1.750-20 spline, ipadala ang modelo at kami ay kumpirmahin ang tamang kumbinasyon. Ang mas malawakPTO shaft para sa mga round balerssaklaw din ng saklaw ang iba pang mga tatak ng baler.

Ano ang Nagpapasya Kung Ang Shaft ay Akma at Magtatagal

  1. Itugma ang kategorya ng driveline sa modelo ng baler

    Ang CAT4 at CAT5 ay hindi mapapalitan sa hanay na ito. Ang RB444, RB454 at RB455A ay nagpapatakbo ng CAT4; ang RB464, Ang RB554 at RB564 ay nagpapatakbo ng CAT5; ang RB454 Rotor Cutter ay nangangailangan din ng CAT5. Ang paglalagay ng CAT4 shaft sa isang baler na iyon Ang mga tawag para sa CAT5 ay nag-iiwan sa magkasanib na hindi na-rate sa anggulo ng headland, kung saan ang karamihan sa mga napaaga na pagkabigo simulan.

  2. Itugma ang input spline sa traktor, hindi ang baler

    Ang baler side ay naayos ng implement, ngunit ang tractor side ay depende sa traktor na iyong ginagamit. Ang 1.375-6 ay ang karaniwang 540 rpm stub; 1.375-21 ay ang 1000 rpm stub; Lumilitaw ang 1.750-20 sa mas mataas na kapangyarihan mga traktora. Ang pagpapadala ng modelo ng traktor at larawan ng PTO stub ay ang pinakamabilis na paraan upang kumpirmahin kung aling pamatok ang akma. Kung ina-update mo rin ang implement drive, tingnan angPTO shaftkategorya para sa buong saklaw.

  3. Itakda ang friction clutch sa baler, hindi sa traktor

    Ang friction clutch ay naroon upang madulas bago ang baler gearbox ay kumuha ng shock load. Masyadong mataas ang isang clutch set ipapadala ang shock diretso sa gearbox; masyadong mababa, dumulas ito sa normal na baling. Ang FT Ang clutch table sa itaas ay nagbibigay ng reference torque sa bawat unibersal na laki — 1,000 N·m para sa CAT3/S4, 1,800 N·m para sa CAT4/S6 at 1,450 N·m para sa CAT5/S8.

  4. Suriin ang anggulo ng shaft at shield clearance sa headland

    Ang isang pare-parehong velocity joint ay pinahihintulutan ang isang mas malaking anggulo ng pagliko kaysa sa isang karaniwang unibersal na joint, ngunit ang kalasag kailangan pa ng clearance sa full lock. Kung ang baras ay bumababa o ang kalasag ay nadikit sa drawbar sa headland, maagang mabibigo ang joint anuman ang rating. Ipinapakita ng larawan sa itaas ang target na anggulo sa input ng baler. Para sa mga balers mula sa iba pang mga tagagawa, angPTO shaft para sa Krone round balersAng pahina ay naglilista ng mga katumbas na reference point.

Ipadala ang Iyong Baler Model at Tractor PTO Spline

Sabihin sa amin ang modelo ng baler (RB444 hanggang RB564) at ang tractor PTO stub (1.375-6, 1.375-21 o 1.750-20). gagawin natin kumpirmahin ang kategorya ng driveline, clutch torque at haba ng shaft, at ibalik ang isang factory-direct quote — kadalasan sa loob ng 24 na oras. Available ang mga custom na haba at pagsasaayos ng kalasag. Kung ang iyong implement ay gumagamit ng a hindi karaniwang gearbox, anggearbox ng agrikulturamaaaring may kaugnayan din ang saklaw.
