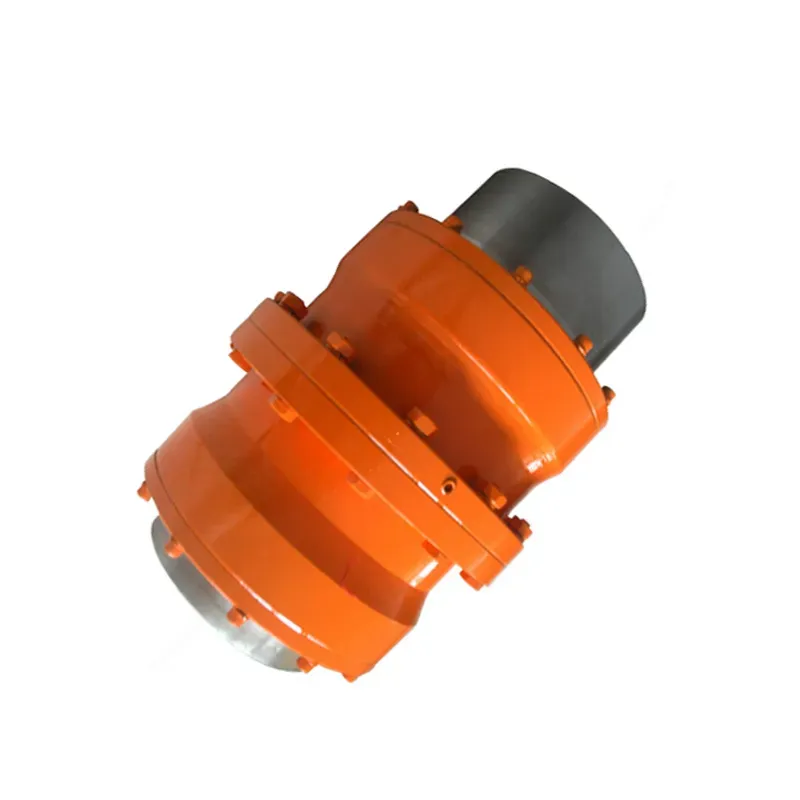

Pagpapalit ng GIGL Drum Shape Gear Coupling

Kung ang iyong mabibigat na makinarya - ang steel mill rolling ay nakatayo, ang mga crush ng halaman ng semento, mga conveyor ng pagmimina - ay umaasa sa isang pagkabit na hindi babalik mula sa mataas na metalikang kuwintas, ang GIGL drum na hugis ng gear gear ay itinayo para sa eksaktong trabaho.

Ano ang nagpapatayo nito? Ang mga ngipin na hugis ng tambol. Hindi lamang sila naglilipat ng kapangyarihan-pinangangasiwaan nila ang gulo ng paggamit ng tunay na mundo. Ang Max Torque ay tumama sa 2000 kn · m, ang mga laki ng bore ay pupunta mula 50mm hanggang 400mm, at maaari itong tumagal ng hanggang sa 1.5 degree ng angular misalignment. Sa tuktok ng iyon, binabayaran nito ang mga axial at radial shifts na masusuot nang mabilis ang mga regular na pagkabit. Ginagawa namin ito mula sa 42CRMO na may mataas na lakas na bakal, pagkatapos ay gilingin ang hindi sinasadyang mga ngipin ng gear hanggang sa katumpakan-ang lakas ay dumadaloy nang maayos, at magsuot ng mababa. Hindi nakakagulat na ito ay isang staple para sa mga tao na nangangailangan ng mga pagkabit ng gear para sa mabibigat na makinarya o mga pagkabit ng gear na may mataas na kuwintas para sa mga pang-industriya na aplikasyon; Patuloy itong tumatakbo kahit na ang mga makina ay itinulak nang husto.

Ang pagkabit na ito ay hindi lamang matigas - matalino din ito para sa pagpapanatili. Ito ay sertipikadong ISO 9001, kaya alam mo ang kalidad doon. Ang gear mesh ay lubricated, na bumabawas sa panginginig ng boses at ginagawang mas mahaba - kahit na sa maalikabok na mga mina o mga halaman ng semento. At ito ay compact, kaya ang pag -install nito sa mga rolling mills o conveyor drive ay hindi magiging isang malaking proyekto. Iyon ang dahilan kung bakit ito ang nangungunang pagpipilian para sa matibay na mga couplings ng drum gear at pasadyang mga pagkabit ng gear para sa mga kagamitan sa pagmimina; Nag -tweak kami ng mga laki o paggamot sa ibabaw upang magkasya nang eksakto kung ano ang kailangan ng iyong pag -setup.

Ang pabrika ni Raydafon ay nasa China, kaya binabalanse namin ang mahusay na kalidad na may mga presyo na may katuturan. Hindi lamang kami nagbebenta ng isang laki-umaangkop-lahat ng bahagi-nagtatrabaho kami sa iyo upang makuha ang tamang pagkabit para sa iyong mga makina. Mas kaunting downtime, mas mahusay na kahusayan, at isang pagkabit na nagpapanatili ng paglipat ng iyong mabibigat na kagamitan? Iyon ang inihahatid namin.

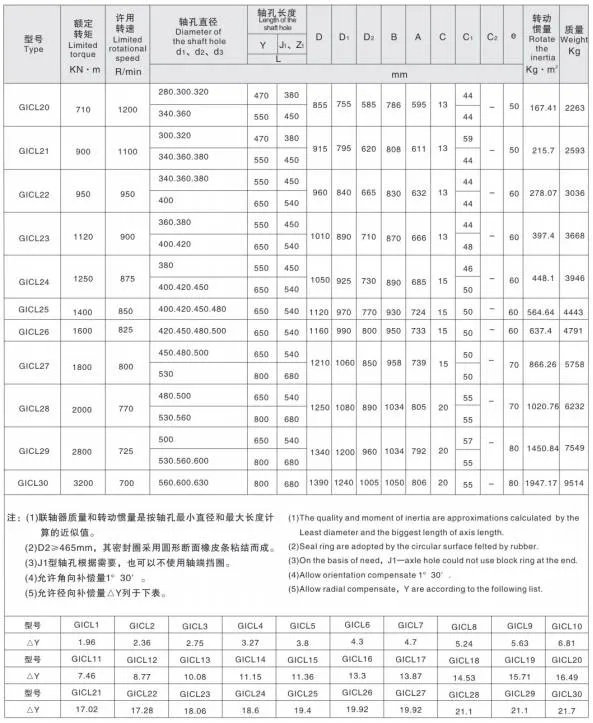

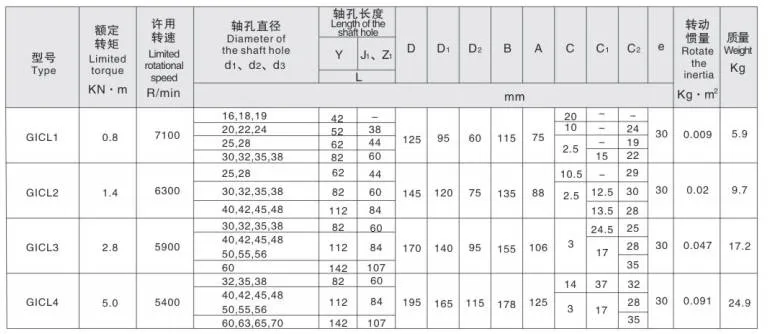

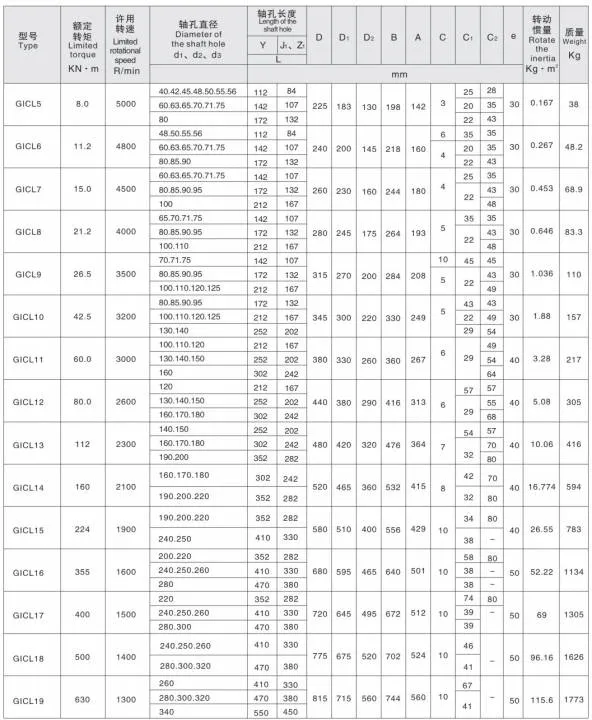

Pagtukoy ng produkto

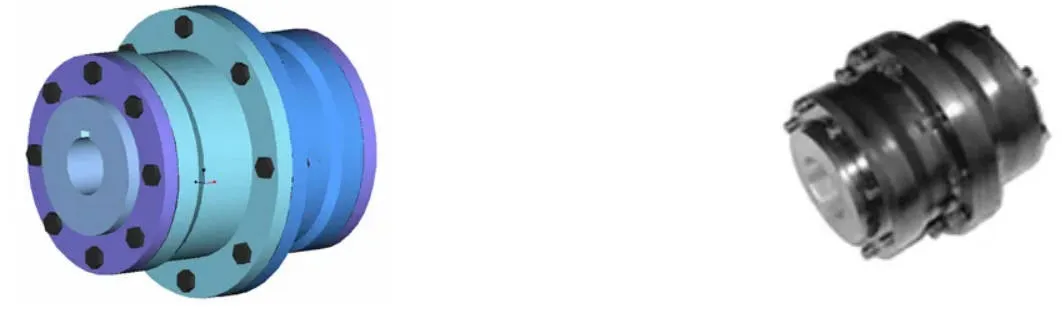

Mga Tampok ng Produkto

Ang GIGL Drum Shape Gear Coupling ay nakatayo bilang isang pagpipilian na may mataas na pagganap sa nababaluktot na mga sistema ng pagkabit ng gear, na pinasadya para sa mga mahihirap na senaryo sa industriya kung saan ang maaasahang paghahatid ng kuryente ay hindi napagkasunduan. Ano ang gumagawa ng advanced na drum na hugis ng gear na ito ng isang nangungunang pagpipilian ay ang kakayahang hawakan nang epektibo ang angular misalignment habang pinapanatili ang mataas na mga kakayahan sa paghahatid ng metalikang kuwintas-isang pangunahing demand para sa mga mabibigat na pag-setup ng pang-industriya. Kung ihahambing sa tuwid na mga pagkabit ng gear ng ngipin, ang modelo ng GIGL ay nanguna sa kapasidad na nagdadala ng pag-load: sa ilalim ng parehong panloob na manggas na panlabas na diameter at maximum na mga kondisyon ng panlabas na diameter, naghahatid ito ng isang average na 15-20% na pagpapalakas sa pag-load ng pag-load, na ginagawa itong isang go-to para sa mga high-load na GIGL drum na hugis ng gear gear coupling application.

Ang isa sa mga pinakamalaking pakinabang nito ay ang pinahusay na anggulo ng pag -aalis ng pag -aalis - isang kritikal na kadahilanan para sa kagamitan kung saan ang mga shaft ay maaaring hindi manatiling perpektong nakahanay. Kapag ang radial displacement ay zero, ang mga tuwid na mga gear gear ay maaari lamang hawakan ang isang anggular na pag -aalis ng 1 °, ngunit ang mga gigl drum na hugis ng gear na mga hakbang hanggang sa payagan hanggang sa 1 ° 30' - iyon ay isang 50% na pagpapabuti. Kahit na ang modulus, bilang ng ngipin, at lapad ng ngipin ay pareho, ang mga ngipin na hugis ng ngipin ng pagkabit na ito hayaan itong hawakan ang mas angular na pag-aalis kaysa sa tuwid na ngipin. Ginagawa nitong mainam para sa mababang bilis, mabibigat na mga kapaligiran na tumatawag para sa mataas na pagganap ng pagkabit ng gear ng gear, tulad ng sa pagmimina o metalurgy na makinarya kung saan ang misalignment tolerance ng GIGL Drum Shape Coupling ay isang tagapagpalit-laro.

Ang drum na hugis ng ngipin na ibabaw ng nababaluktot na pagkabit ng gear na ito ay gumagawa din ng mga kababalaghan para sa pagpapabuti ng pakikipag-ugnay sa pagitan ng panloob at panlabas na ngipin. Inaayos nito ang mga karaniwang isyu sa tuwid na mga pagkabit ng ngipin, tulad ng gilid ng pagpiga at konsentrasyon ng stress sa pagtatapos ng ngipin kapag may anggular na pag -aalis. Kasabay nito, pinuputol nito ang alitan at pagsusuot, nagpapababa ng mga antas ng ingay, at nagpapalawak ng mga agwat ng pagpapanatili - ang pag -save ng oras ng mga negosyo at pera sa pangangalaga. Ang isa pang praktikal na plus ay ang flared na hugis ng panlabas na manggas ng ngipin: ginagawang mas madali ang pagtitipon at pag-disassembling sa panloob at panlabas na ngipin na mas madali, na pinalalaki ang pang-araw-araw na kahusayan sa pagpapatakbo para sa mga koponan na nagtatrabaho sa pag-install ng GIGL Drum Shape Gear Coupling.

Pagdating sa kahusayan ng paghahatid, ang GIGL Drum Shape Gear Coupling ay tumama sa isang kahanga -hangang 99.7% - isang bilang na nagsasalita sa pagiging maaasahan nito para sa mga gamit na pang -industriya na gear, mula sa mga sistema ng conveyor sa paggawa sa mabibigat na makinarya sa konstruksyon. Salamat sa mga malalakas na katangian na ito, ang mga tambak ng drum na hugis ng gear tulad ng GIGL ay higit na pinalitan ang mga tuwid na bersyon ng ngipin sa buong mundo, lalo na sa mga aplikasyon kung saan ang matibay na gigl drum na hugis ng pagkabit ng gear ay isang kinakailangan. Ang panlabas na manggas ng ngipin ay gumagamit ng mga ngipin na hugis ng tambol para sa makinis na pag-aalsa, at ginawa ito mula sa de-kalidad na bakal na may mga medium-hard na mga ibabaw ng ngipin upang suportahan ang mabibigat na naglo-load. Kung ang mga customer ay nangangailangan ng higit pang pagganap, maaari kaming magbigay ng hardening sa ibabaw ng ngipin (na may HRC ≥ 56) upang i -upgrade ang tibay nito. Dagdag pa, ang pagkabit ay may magaan na disenyo na nagpapanatili ng mababang pag -ikot ng pag -ikot - perpekto para sa kagamitan kung saan ang bilis at katumpakan na bagay.

Upang mapanatili ang GIGL Drum Shape Gear Coupling na tumatakbo nang maayos, nilagyan ito ng maaasahang mga istruktura ng pagpapadulas at mga seal na nagpapalawak ng buhay ng serbisyo at gawing simple ang pagpapanatili. Ang simetriko na disenyo nito ay nagsisiguro ng mahusay na pagpapalitan, kaya ang pagpapalit ng mga bahagi ay prangka kung kinakailangan. Para sa mga high-speed na operasyon kung saan ang mga bilis ng peripheral ay higit sa 36 m/s, inilalapat namin ang mga dynamic na pagbabalanse upang maiwasan ang panginginig ng boses at matiyak ang matatag na pagganap. Nag -aalok din ang mga pagsasaayos ng butas ng shaft ng kakayahang umangkop: pagsasama -sama ng mga uri ng Y, Z1, at J1 upang magkasya sa iba't ibang mga pangangailangan ng koneksyon para sa iba't ibang mga pang -industriya na makina na gumagamit ng pagkabit ng GIGL Drum Shape Gear. Si Raydafon, isang mapagkakatiwalaang tagagawa, ay gumagawa ng isang buong hanay ng mga tambak na hugis ng drum na lampas sa GIGL, kabilang ang mga variant ng GICL, GIICL, GICLZ, GIICLZ, at NGCL - lahat ng mga pulong ng mahigpit na pamantayan sa industriya upang masiguro ang kalidad.

Ang mahigpit na nababaluktot na mga pack ng pagkabit na ito sa maraming mga benepisyo: compact na istraktura, maliit na pag-on ng radius, mataas na kapasidad ng pag-load, kahusayan sa top-tier, mababang ingay, at mahabang mga siklo sa pagpapanatili. Ito ay lalo na angkop para sa mga mababang bilis, mabibigat na mga kondisyon sa mga industriya tulad ng metalurhiya (para sa mga gumulong mills), pagmimina (para sa mga crushers), pag-angat at transportasyon (para sa mga cranes), pati na rin ang petrolyo, kemikal, at pangkalahatang pagpapadala ng mga makinarya na makinarya-lahat ng mga lugar kung saan ang mga gister ng gener ng gener ng gener gear coupling. Iyon ay sinabi, mahalagang tandaan: Dahil sa mataas na katigasan at kakayahang umangkop nang walang pagkalastiko, hindi inirerekomenda para sa makinarya na nangangailangan ng panginginig ng boses, buffering, o labis na mahigpit na pagkakahanay ng baras - tulad ng kagamitan sa katumpakan kung saan ang maliit na panginginig ng boses ay maaaring makaapekto sa pagganap.
