Mga hakbang sa disenyo at karaniwang mga problema sa kasalanan ng mga pagpindot sa haydroliko

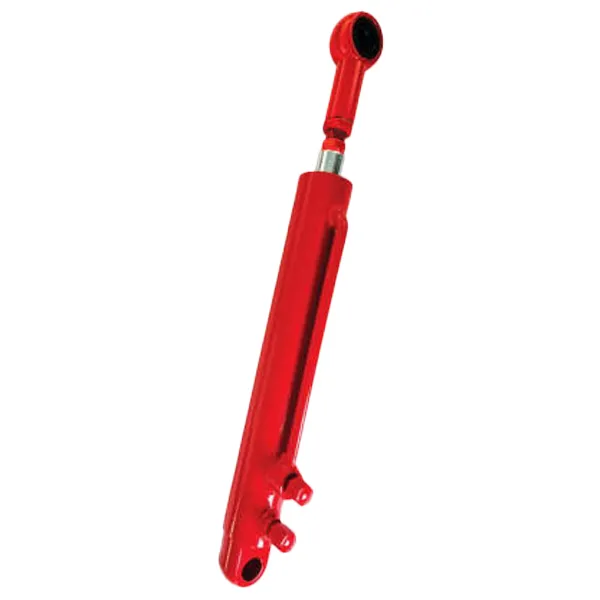

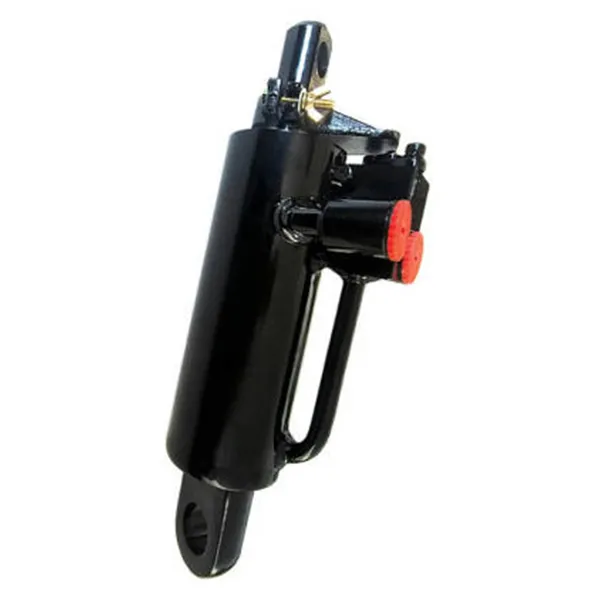

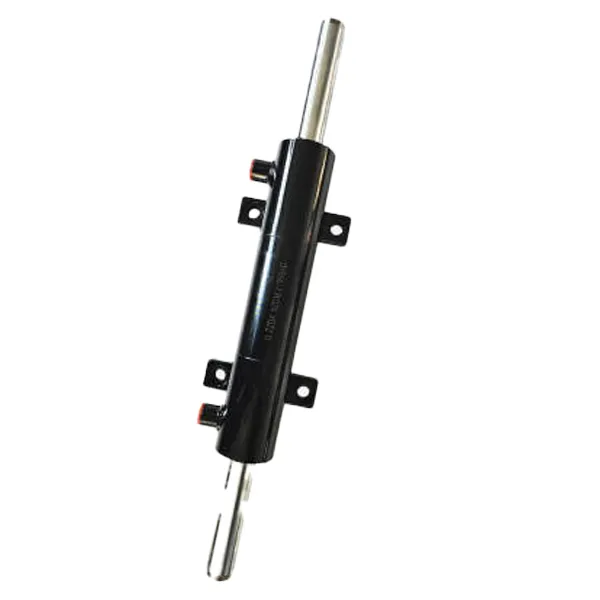

Hydraulic Cylindersay nasa paligid natin. Madalas nating nakikita ang mga ito sa ating pang -araw -araw na buhay na hindi natin ito napagtanto kung hindi tayo nagbabayad ng pansin: matatagpuan sila sa mga excavator, trak, forklift, traktor, mga platform ng trabaho sa himpapawid, kagamitan sa pagmimina - pinangalanan mo ito. Ang isang haydroliko na silindro ay isa sa apat na pangunahing sangkap ng isang haydroliko na sistema, isang teknolohiya kung saan ang isang likido (pinaka -karaniwang hydraulic oil) ay ginagamit upang ilipat ang enerhiya mula sa isang motor sa isang actuator: ang pinaka -karaniwang pagiging isang haydroliko na silindro.

Ang isang haydroliko na silindro ay bahagi ng hydraulic system ng isang makina. Sa madaling salita, ang isang haydroliko na silindro ay isang hydraulic actuator na bumubuo ng linear na paggalaw sa pamamagitan ng pag -convert ng hydraulic energy pabalik sa mekanikal na paggalaw.

Mga Hakbang sa Disenyo ng Hydraulic Cylinder

1. Maunawaan anghaydroliko cylinder 'S Mga Katangian ng Paggalaw at matukoy ang nais na form ng disenyo ng silindro. Ang lahat ng disenyo ay nagsisimula sa isang kinakailangan. Ang nais na pagganap ng produkto ay nagiging pamantayang kinakailangan na dapat matugunan ang kasunod na disenyo. Ang parehong ay totoo para sa disenyo ng silindro. Bago ang pagdidisenyo ng silindro, kinakailangan din na maunawaan ang mga kinakailangan sa pag -andar ng aplikasyon at mapagtanto ang mga kinakailangang pag -andar sa kalaunan na disenyo. Maraming mga uri ng hydraulic cylinders, kabilang ang uri ng piston, uri ng plunger, at uri ng teleskopiko. Ayon sa form ng paggalaw, maaari silang nahahati sa pagtugon ng uri ng linear at uri ng swing. Ayon sa pag-andar, maaari silang nahahati sa uri ng double-acting at single-acting cylinder. Samakatuwid, bago matukoy kung anong uri ng silindro ang gagamitin, dapat mong maunawaan kung paano mo nais na mapatakbo ang silindro at matukoy ang naaangkop na uri ng hydraulic cylinder batay sa itinakdang form ng paggalaw at mga katangian.

2. Karagdagang maunawaan ang mga kondisyon ng operating ng haydroliko na silindro.

.

. (3) ang nagtatrabaho presyon at daloy na napili ng haydroliko system; Tumulong sa pagtukoy ng mga mahahalagang sukat tulad ng haydroliko na silindro piston at piston rod.

3. Piliin ang na -rate na presyon ng hydraulic system. Kalkulahin ang cross-sectional area ng hydraulic cylinder piston batay sa kinakailangang output ng silindro ng pangunahing makina, at bilugan ito ayon sa pambansang serye ng Pamantayan.

4. Matapos piliin ang mga materyales para sa mga pangunahing sangkap, kalkulahin ang kapal ng dingding ng hydraulic cylinder bariles at ang diameter ng hydraulic piston rod batay sa kinakailangang output ng silindro at lakas ng materyal.

5. Alamin ang istraktura ng hydraulic cylinder at ang pamamaraan ng koneksyon para sa harap at likuran na mga takip ng takip batay sa interface ng koneksyon sa pangunahing engine at ang puwang ng pag -install. Alamin ang pamamaraan ng sealing at disenyo ng hydraulic cylinder seal batay sa presyon ng hydraulic oil, ang saklaw ng temperatura ng operating ng haydroliko na silindro, at ang pagkakaroon ng alikabok.

7. Idisenyo ang hydraulic cushioning system na naaangkop batay sa operating load at control kondisyon ng hydraulic cylinder. Ang isang wastong disenyo ng cushioning ay maaaring mabawasan ang mga naglo -load na epekto at maiwasan ang napaaga na pinsala sa haydroliko na silindro.

8. Para sa mga payat na bahagi, kinakailangan ang isang pagtatasa ng lakas ng buckling, at ang lakas ng buckling ng baras ng piston ay kinakalkula kapag ang piston rod ay ganap na pinalawak upang mapatunayan kung magaganap ang pagkabigo ng buckling.

9. Kung ang hydraulic cylinder ay sumailalim sa mga puwersa ng radial sa panahon ng operasyon, kinakailangan upang mapatunayan kung ang piston rod ay makikipag -ugnay sa mga end caps sa ilalim ng mga puwersa ng radial. 10. Magdisenyo ng isang naaangkop na anti-corrosion coating batay sa operating environment upang maprotektahan ang hydraulic cylinder mula sa kaagnasan sa panahon ng pinalawak na operasyon.

11. Gumuhit ng mga guhit ng sangkap at pagpupulong at maghanda ng kaukulang dokumentasyon ng teknikal.

12. Gumawa ng mga sample ayon sa mga guhit at magsagawa ng pag -verify ng eksperimentong. Ang proseso ng disenyo ay itinuturing na kumpleto lamang kapag ang pag -verify ng eksperimento ay nagpapatunay na natutugunan ang mga kinakailangan sa disenyo.

Karaniwang mga problema at pag -aayos ng mga haydroliko cylinders

Ang panlabas na pagtagas ay tumutukoy sa pagtagas ng langis mula sa iba't ibang mga maluwag na seal hanggang sa kapaligiran sa labas ng hydraulic cylinder. Ang pinakakaraniwang panlabas na pagtagas ay mula sa mga sumusunod na tatlong lugar:

.

. na may isang maliit na maliit na panloob na diameter ay maaaring maproseso para sa kapalit);

.

Panloob na pagtagas ngHydraulic CylinderTumutukoy sa pagtagas ng langis mula sa silid na may mataas na presyon hanggang sa silid na may mababang presyon sa pamamagitan ng iba't ibang mga gaps sa loob ng haydroliko na silindro. Ang panloob na pagtagas ay mahirap makita at maaari lamang matukoy sa pamamagitan ng pag -obserba ng mga kondisyon ng operating ng system, tulad ng hindi sapat na thrust, nabawasan ang bilis, hindi matatag na operasyon, o pagtaas ng temperatura ng langis. Ang panloob na pagtagas sa mga hydraulic cylinders sa pangkalahatan ay nangyayari sa dalawang lokasyon:

(1) ang static na selyo sa pagitan ng piston rod at ang piston (solusyon: mag-install ng isang O-singsing sa sealing ibabaw ng pareho);

.
