Ano ang Mga Pagkakaiba sa Pagitan ng Inline at Right-Angle Planetary Gearbox?

Sa modernong motion control system, direktang tinutukoy ng pagpili ng gearbox ang kahusayan ng system, pagiging maaasahan, at pangmatagalang katatagan ng operating. Kabilang sa mga pinaka-tinatanggap na ginagamit na mga solusyon sa precision transmission, angPlanetary Gearboxnamumukod-tangi para sa compact na istraktura nito, mataas na torque density, at mahusay na pamamahagi ng pagkarga. Gayunpaman, maraming mga inhinyero, tagapamahala ng pagbili, at mga taga-disenyo ng kagamitan ay nahaharap pa rin sa isang kritikal na tanong sa panahon ng pagpili: ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox, at paano ito dapat ilapat sa mga tunay na pang-industriyang kapaligiran?

Sa mahigit dalawang dekada ng karanasan sa industriya, ang Raydafon Technology Group Co., Limited ay nakipagtulungan nang malapit sa mga automation integrator, OEM manufacturer, at end user sa buong robotics, packaging, CNC machinery, at material handling sector. Sa artikulong ito, nagbibigay kami ng komprehensibo at engineering-driven na paghahambing ng mga inline at right-angle na disenyo, na sumasaklaw sa istraktura, pagganap, mga hadlang sa pag-install, at lohika ng pagpili mula sa isang praktikal na pananaw na nakaugat sa aming factory manufacturing at field application na karanasan.

Talaan ng mga Nilalaman

• Ano ang Structural Principle ng Inline Planetary Gearboxes?
• Ano ang Structural Principle ng Right-Angle Planetary Gearboxes?
• Paano Naiiba sa Pagganap ang Inline at Right-Angle Planetary Gearboxes?
• Bakit Ginagamit ang mga Inline at Right-Angle na Gearbox sa Iba't ibang Application?
• Paano Dapat Makaimpluwensya sa Pagpili ang Space ng Pag-install at Disenyo ng System?
• Anong Mga Parameter ng Produkto ang Pinakamahalaga Kapag Inihahambing ang Dalawang Uri na Ito?

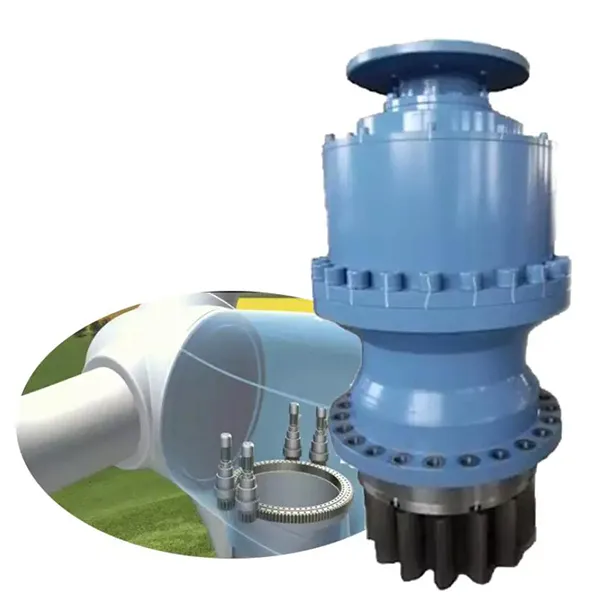

Ano ang Structural Principle ng Inline Planetary Gearboxes?

Ang isang inline na planetary gearbox ay idinisenyo upang ang input shaft at output shaft ay nakahanay sa parehong gitnang axis. Ang coaxial configuration na ito ay nagbibigay-daan sa power na dumaloy sa isang tuwid na linya mula sa motor sa pamamagitan ng planetary gear stages hanggang sa output. SaRaydafon, madalas na inirerekomenda ng aming mga engineering team ang istrukturang ito kapag ang pagiging simple ng system, mataas na kahusayan, at compact na haba ng axial ay pangunahing priyoridad sa disenyo.

Mula sa mekanikal na pananaw, ang inline na disenyo ay binubuo ng sun gear na direktang pinapaandar ng motor shaft, maramihang planeta gears na naka-mount sa isang carrier, at panloob na ring gear na naayos sa loob ng housing. Ang load ay pantay na ibinahagi sa mga gear ng planeta, na nagpapaganda ng torque transmission at nagpapababa ng localized na stress.

Ang mga pangunahing katangian ng istruktura ay kinabibilangan ng:

• Mga coaxial input at output shaft, pinapaliit ang angular deviation
• Mas kaunting mga intermediate na bahagi kumpara sa mga angular na disenyo
• Na-optimize na daanan ng paghahatid ng kuryente para sa mataas na kahusayan sa makina
• Ang mga compact na sukat ng radial ay angkop para sa makitid na mga layout ng makina

Dahil nananatiling linear ang daloy ng kuryente, karaniwang nakakamit ng mga inline na planetary gearbox ang mas mataas na antas ng kahusayan, kadalasang lumalampas sa 95 porsiyento bawat yugto. Ito ay partikular na mahalaga sa servo-driven system kung saan kinakailangan ang tumpak na kontrol sa bilis at kaunting pagkawala ng enerhiya. Ang aming karanasan sa produksyon ng pabrika ay nagpapakita na ang mga inline na disenyo ay nagpapasimple rin ng pagpupulong at pagkakahanay, na nag-aambag sa pare-parehong kalidad at pangmatagalang tibay.

Ano ang Structural Principle ng Right-Angle Planetary Gearboxes?

Ang mga right-angle na planetary gearbox ay inengineered upang baguhin ang direksyon ng power transmission ng 90 degrees. Ito ay karaniwang nakakamit sa pamamagitan ng pagsasama ng isang bevel gear o hypoid gear stage na pinagsama sa isang planetary reduction stage. Hindi tulad ng mga inline na modelo, ang mga input at output shaft ay patayo, na nagpapahintulot sa mga designer na i-redirect ang paggalaw sa loob ng limitadong espasyo ng makina.

Sa Raydafon Technology Group Co.,Limited, madalas naming nakikita ang mga right-angle na configuration na pinili para sa mga kagamitan kung saan ang mga vertical na motor ay dapat magmaneho ng mga pahalang na load, o kung saan nililimitahan ng arkitektura ng makina ang axial space. Isinasama ng aming mga disenyo ng pabrika ang mga precision-ground bevel gear na may mga tumigas na planetary stages upang matiyak na napanatili ang torque capacity sa kabila ng pagbabago ng angular.

Ang mga pangunahing tampok na istruktura ay kinabibilangan ng:

• Perpendicular input at output shaft orientation
• Karagdagang yugto ng gear para sa pagbabago ng direksyon
• Pinatibay na pabahay upang suportahan ang pinagsamang radial at axial load
• Mga opsyon sa pag-mount na may kakayahang umangkop para sa mga kumplikadong layout ng kagamitan

Bagama't ang mga right-angle na planetary gearbox ay maaaring magpakilala ng bahagyang mas mataas na pagkalugi sa transmission kumpara sa mga inline na bersyon, ang mga modernong pamamaraan sa pagmamanupaktura at na-optimize na geometry ng ngipin ay makabuluhang binabawasan ang agwat na ito. Sa mga real-world na application, ang mga spatial na bentahe ay madalas na mas malaki kaysa sa mga maliliit na pagkakaiba sa kahusayan.

Paano Naiiba sa Pagganap ang Inline at Right-Angle Planetary Gearboxes?

Ang paghahambing ng pagganap ay isa sa pinakamahalagang aspeto kapag pumipili ng aPlanetary Gearbox. Ang mga inline at right-angle na disenyo ay nagpapakita ng mga natatanging katangian ng pagganap na nakakaimpluwensya sa torque output, kahusayan, antas ng ingay, at thermal behavior.

Sa aming karanasan, ang mga inline na disenyo ay kadalasang ginusto para sa mga high-speed na servo application kung saan nangingibabaw ang kahusayan at katumpakan. Ang mga disenyo ng right-angle, gayunpaman, ay mahusay sa mga sitwasyon kung saan ang mga hadlang sa mekanikal na layout ay maaaring makompromiso ang pagsasama ng system. Ang parehong mga pagpipilian ay ginawa sa aming pabrika na may magkaparehong mga pamantayan ng kalidad, na tinitiyak ang maaasahang pangmatagalang pagganap.

Bakit Ginagamit ang mga Inline at Right-Angle na Gearbox sa Iba't ibang Application?

Ang konteksto ng aplikasyon ay gumaganap ng isang mapagpasyang papel sa pagpili ng gearbox. Ang mga inline na planetary gearbox ay karaniwang ginagamit sa robotics, CNC machine, at automated assembly lines kung saan posible ang straight-line na motor integration. Ang kanilang compact radial footprint at mataas na katumpakan ay ginagawa silang perpekto para sa mga dynamic na positioning system.

Ang mga right-angle na planetary gearbox ay malawakang inilalapat sa mga conveyor system, packaging machinery, at lifting equipment. Kapag pinaghihigpitan ng mga frame ng makina ang paglalagay ng motor, ang 90-degree na power redirection ay nagbibigay-daan sa mahusay na paggamit ng espasyo nang hindi sinasakripisyo ang torque output.

Kasama sa mga karaniwang kagustuhan sa aplikasyon ang:

• Inline na planetary gearbox para sa servo axes, robotic joints, at precision tool
• Right-angle planetary gearbox para sa mga conveyor, turntable, at vertical lift
• Mga inline na disenyo para sa mga kinakailangan sa high-speed, low-backlash
• Mga disenyo ng right-angle para sa mga compact, multi-directional na layout

Sa Raydafon Technology Group Co.,Limited, sinusuri ng aming mga application engineer ang uri ng load, duty cycle, at mga hadlang sa pag-install upang irekomenda ang pinakamainam na configuration ng Planetary Gearbox para sa bawat proyekto.

Paano Dapat Makaimpluwensya sa Pagpili ang Space ng Pag-install at Disenyo ng System?

Kadalasang tinutukoy ng espasyo sa pag-install kung ang isang inline o right-angle na gearbox ay magagawa. Ang mga inline na unit ay nangangailangan ng sapat na haba ng axial ngunit nag-aalok ng minimal na pagpapalawak ng radial. Binabawasan ng mga right-angle unit ang mga kinakailangan ng axial habang pinapataas ang mga sukat ng radial. Mula sa aming mga proyekto sa pagpapasadya ng pabrika, napagmasdan namin na ang pagpaplano ng layout sa maagang yugto ay makabuluhang binabawasan ang mga gastos sa muling pagdidisenyo. Ang mga inhinyero na isinasaalang-alang ang oryentasyon ng gearbox sa panahon ng konseptong bahagi ng disenyo ay nakakamit ng mas mahusay na balanse ng system at mas mahabang buhay ng bahagi.

Ang mga pangunahing pagsasaalang-alang sa pag-install ay kinabibilangan ng:

• Magagamit na axial at radial space
• Oryentasyon ng motor at pagruruta ng cable
• Direksyon ng pag-load at lakas ng ibabaw ng mounting
• Accessibility para sa pagpapanatili

Ang aming team sa Raydafon Technology Group Co., Limited ay madalas na nakikipagtulungan sa mga OEM upang ayusin ang mga sukat ng pabahay, mga interface ng shaft, at mga mounting flanges upang matiyak ang tuluy-tuloy na pagsasama sa mga kasalukuyang kagamitan.

Anong Mga Parameter ng Produkto ang Pinakamahalaga Kapag Inihahambing ang Dalawang Uri na Ito?

Kapag inihambing ang mga inline at right-angle na planetary gearbox, ang mga teknikal na parameter ay nagbibigay ng layunin na pamantayan para sa pagpili. Ang parehong mga disenyo ay maaaring gawin upang matugunan ang hinihingi na mga pagtutukoy, ngunit ang kanilang mga hanay ng parameter ay maaaring mag-iba batay sa istraktura.

Tinitiyak ng aming proseso sa pagmamanupaktura ng pabrika ang pare-parehong kontrol ng parameter sa parehong inline at right-angle na mga modelo. Sa pamamagitan ng pag-align ng pagpili ng materyal, heat treatment, at precision machining, naghahatid kami ng matatag na kalidad anuman ang configuration.

Konklusyon: Paano Mapapabuti ng Tamang Pagpipilian ang Pagganap ng System?

Ang pag-unawa sa kung ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox ay nagbibigay-daan sa mas matalinong paggawa ng desisyon sa parehong mga yugto ng disenyo at pagkuha. Ang mga inline na disenyo ay nag-aalok ng higit na kahusayan at pagiging simple, habang ang mga disenyo ng right-angle ay nagbibigay ng walang kaparis na kakayahang umangkop sa mga napiling layout. Wala sa alinmang opsyon ang higit na mataas sa pangkalahatan; ang pinakamainam na pagpipilian ay nakasalalay sa mga kinakailangan na partikular sa aplikasyon.

Sa Raydafon Technology Group Co.,Limited, naniniwala kami na ang isang mahusay na katugmang Planetary Gearbox ay nagpapahusay hindi lamang sa pagganap ng makina kundi pati na rin sa pangmatagalang pagiging maaasahan sa pagpapatakbo. Tinitiyak ng aming diskarte na hinimok ng engineering na ang aming mga solusyon ay naaayon sa mga hinihingi sa totoong mundo, mula sa mga karaniwang modelo hanggang sa ganap na naka-customize na mga disenyo na ginawa sa aming pabrika.

Kung nagpaplano ka ng bagong proyekto o nag-a-upgrade ng mga kasalukuyang kagamitan, handa ang aming technical team na suportahan ang iyong proseso sa pagpili gamit ang mga praktikal na insight at iniakmang rekomendasyon.Makipag-ugnayan sa aminngayon upang talakayin kung paano mapapabuti ng aming mga planetary transmission solution ang kahusayan at pagiging mapagkumpitensya ng iyong system.

FAQ: Ano ang Mga Pagkakaiba sa Pagitan ng Inline at Right-Angle Planetary Gearbox?

Q1: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa kahusayan?
A1: Ang mga inline na planetary gearbox ay karaniwang nakakakuha ng mas mataas na kahusayan dahil ang power ay dumadaloy sa isang tuwid na axis na may mas kaunting mga meshing point, habang ang mga right-angle na bersyon ay may kasamang karagdagang gear stage upang baguhin ang direksyon, na nagreresulta sa bahagyang mas mataas na pagkalugi.

Q2: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa espasyo ng pag-install?
A2: Ang mga inline na disenyo ay nangangailangan ng mas maraming axial space ngunit mas kaunting radial space, samantalang ang mga right-angle na disenyo ay nagpapababa ng axial length at nagbibigay-daan sa flexible na pagpoposisyon ng motor sa halaga ng mas mataas na radial na dimensyon.

Q3: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa kakayahan ng torque?
A3: Ang parehong mga disenyo ay maaaring maghatid ng magkatulad na antas ng torque kapag maayos na ininhinyero, bagama't ang mga right-angle na gearbox ay umaasa sa mga reinforced housing upang mahawakan ang pinagsamang mga direksyon ng pagkarga.

Q4: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa pagpapanatili?
A4: Ang mga inline na gearbox ay karaniwang nangangailangan ng mas kaunting maintenance dahil sa mas simpleng istraktura, habang ang mga right-angle na gearbox ay maaaring mangailangan ng karagdagang inspeksyon dahil sa bevel gear stage.

Q5: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa pagiging angkop sa aplikasyon?
A5: Ang mga inline na gearbox ay nababagay sa mga high-precision, high-speed system, habang ang mga right-angle na gearbox ay mahusay sa space-constrained o multi-directional na mga layout ng makina.

Q6: Ano ang mga pagkakaiba sa pagitan ng inline at right-angle na mga planetary gearbox sa pagiging kumplikado ng pagmamanupaktura?
A6: Ang mga disenyo ng right-angle ay nagsasangkot ng mas kumplikadong mga proseso ng machining at alignment, samantalang ang mga inline na disenyo ay nakikinabang mula sa streamlined na pagmamanupaktura at pagpupulong.
