Nylon Spur Gears

Gumagawa ang Raydafon ng custom na nylon spur gear sa PA66, POM, UHMWPE, ABS, PTFE, PPS at PEEK sa sarili nitong pabrika sa Ningbo, China. Ang mga module ay tumatakbo mula M1 hanggang M12 at higit pa, mga precision grade mula DIN6 hanggang DIN9, na ginawa sa ISO, DIN, ANSI, JIS, BS o iyong sariling drawing. Ang fiber-reinforced na PA66 ay nagbibigay ng humigit-kumulang 60% na mas matagal na wear life kaysa sa karaniwang nylon, at ang mga gear ay self-lubricating — walang oiling point, mas tahimik na pagtakbo at isang fraction ng bigat ng metal. Ang mga prototype ay maaaring makinabang bago gawin ang tooling, pagkatapos ay ilipat sa paghubog para sa volume. Ang sample na lead time ay 20 araw ng negosyo, maramihang 25 araw, pagbabayad sa pamamagitan ng T/T o L/C, mga sample na presyo mula USD 2 hanggang USD 100 depende sa laki at materyal. Kasama sa mga karaniwang gamit ang mga awtomatikong pagkontrol sa makina, paghawak ng semiconductor, kagamitang medikal, mga solar tracker, mga kagamitan sa makina at mga sistema ng paradahan. Ipadala ang iyong drawing o sample para sa isang quotation sa loob ng 24 na oras.

Nylon Spur Gears — Custom Molded & Machined, M1 hanggang M12

Gumagawa ang Raydafon ng mga nylon spur gear sa PA, POM, UHMWPE, ABS, PTFE, PPS at PEEK para sa mga drive na nangangailangan ng tahimik na pagtakbo at walang lubrication. Mga module mula M1 hanggang M12 (at higit pa), katumpakan hanggang DIN6–DIN9, mga pamantayan sa ISO, DIN, ANSI, JIS at BS, na ginawa sa pagguhit o pag-reverse-engineer mula sa iyong sample.

Saklaw ng module
M1 – M12+
Mga materyales
PA / POM / PEEK…
Precision grade
DIN6 – DIN9
Sample ng lead time
20 araw ng negosyo
Bulk lead time
25 araw
Mga tuntunin sa pagbabayad
T/T, L/C

Custom Nylon Spur Gears — Manufacturer at Supplier sa China

Gumagawa ang Raydafon ng mga nylon spur gear para mag-order sa sarili nitong workshop sa Ningbo, China, para sa mga OEM na nangangailangan ng partikular na bilang ng ngipin, bore, hub o materyal sa halip na isang bahagi ng catalog. Magpadala ng isang dimensyon na guhit o isang sample na gear at kami ay maggupit o maghuhulma upang tumugma dito, sa polymer grade na akma sa iyong load, bilis at kapaligiran. Dahil pareho naming pinangangasiwaan ang paghubog at pagma-machining, ang parehong proyekto ay maaaring magsimula sa isang machined prototype at lumipat sa isang molded production na bahagi kapag naayos na ang geometry — na nag-aalis ng panganib sa tooling mula sa iyong mga unang sample.

Ang mga karaniwang mamimili ay mga tagabuo ng mga awtomatikong assembly at control machine, semiconductor handling equipment, mga medikal na device, machine tool, parking system at transport equipment, kung saan ang isang self-lubricating gear ay nag-aalis ng oiling point mula sa maintenance schedule. Kung kailangan mo ng isang pamilya ng plastic gear sa halip na isang spur gear lamang, tingnan ang buoplastik na gamitsaklaw; kung ang tungkulin ay lampas sa polimer, ang metalspur gearsinasaklaw ito ng linya mula sa parehong pabrika.

Mga Detalye at Magagamit na Opsyon

M1 – M12+Saklaw ng modelo (M4, M5, M8 at mas malaki kapag hiniling)
DIN6 – DIN9Mga marka ng katumpakan
+60%Magsuot ng buhay na may fiber-reinforced na PA66 kumpara sa karaniwang nylon

Buong detalye ng sheet. Mag-scroll patagilid sa talahanayan sa isang mobile device upang basahin ang bawat row.

item Pagtutukoy
Numero ng modelo M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, atbp.
materyal PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Available ang fiber-reinforced na PA66 at iba pang grade na puno ng salamin.
Pamantayan ISO, DIN, ANSI, JIS, BS at hindi pamantayan / sa pagguhit
Precision grade DIN6, DIN7, DIN8, DIN9
Proseso ng paggawa Iniksyon na hinulma para sa lakas ng tunog; Ang CNC machined mula sa polymer stock para sa mga prototype, maliliit na batch at laki kung saan ang tooling ay hindi makatwiran
Pagpaparaya Nakumpirma sa bawat tampok at bawat proseso sa yugto ng panipi; ang matamo na tolerance ay depende sa module, kapal ng pader, materyal at kung ang bahagi ay hinulma o machined
Pang-ibabaw na tapusin As-moulded, tumbled, vapor-polished o sandblasted; machined bahagi ay maaaring tapos na sa pagguhit
Mga karagdagang operasyon Bore, keyway, hub, set screw hole, metal insert, hub broaching, assembly na may shaft
Pag-iimpake Plastic bag + karton, o wooden case para sa mas malalaking dami at mabibigat na bahagi
Mga tuntunin sa pagbabayad T/T, L/C
Oras ng lead ng produksyon 20 araw ng negosyo para sa mga sample, 25 araw para sa maramihang mga order
Mga sample Sample na hanay ng presyo USD 2–100 depende sa laki at materyal; sample express freight na binayaran ng customer
Aplikasyon Awtomatikong pagkontrol sa mga makina, industriya ng semiconductor, pangkalahatang makinarya sa industriya, kagamitang medikal, kagamitan sa solar energy, mga kagamitan sa makina, mga sistema ng paradahan, high-speed na riles at kagamitan sa transportasyon ng abyasyon, at mga katulad na

Mangyaring tandaan:Ang hardening, milling, grinding, anodizing at zinc plating ay mga proseso ng metal-gear at hindi nalalapat sa polymer gears. Kung tinukoy ng isang drawing ang mga paggamot na iyon, i-flag namin ito at imumungkahi ang katumbas ng polymer — grade na puno ng salamin, molded finish o isang machined plastic part — bago sumipi.

Pagpili ng Tamang Polimer para sa Iyong Gear

PINAKAKARANIWAN

PA / Nylon 66

Matigas, mapagparaya sa epekto at natural na nagpapadulas sa sarili. Ang Fibre-reinforced PA66 ay nagbibigay ng humigit-kumulang 60% na mas matagal na wear life kaysa sa karaniwang nylon, na ginagawa itong default para sa assembly-line at mga appliance drive. Ito ay sumisipsip ng moisture, kaya payagan ang bahagyang dimensional na paggalaw sa mahalumigmig na serbisyo.

POM

Mas matigas at mas matatag kaysa sa naylon sa ilalim ng kahalumigmigan, na may mababang friction at mahusay na machinability. Ang mas mahusay na pagpipilian kung saan ang distansya sa gitna at backlash ay dapat manatiling predictable, at kung saan ang gear ay machined kaysa sa molded.

SILIP / PPS

High-temperatura, high-strength engineering polymers para sa mataas na temperatura o agresibong kemikal na serbisyo — mga semiconductor na tool, mga ikot ng isterilisasyon, at mga drive na nakakakita ng mga solvent o mainit na tubig. Mas mataas na halaga ng materyal, kaya tukuyin lamang kung saan kinakailangan ito ng tungkulin.

UHMWPE / PTFE / ABS

UHMWPE at PTFE para sa napakababang friction at sliding contact; ABS kung saan mahalaga ang gastos at hitsura kaysa sa kapasidad ng pagkarga. Irerekomenda namin ang grado pagkatapos suriin ang iyong load, bilis at kapaligiran.

Detalye ng Produkto

Mga larawan ng aming nylon spur gear production — mga natapos na gear, hugis ngipin at detalye ng bore.

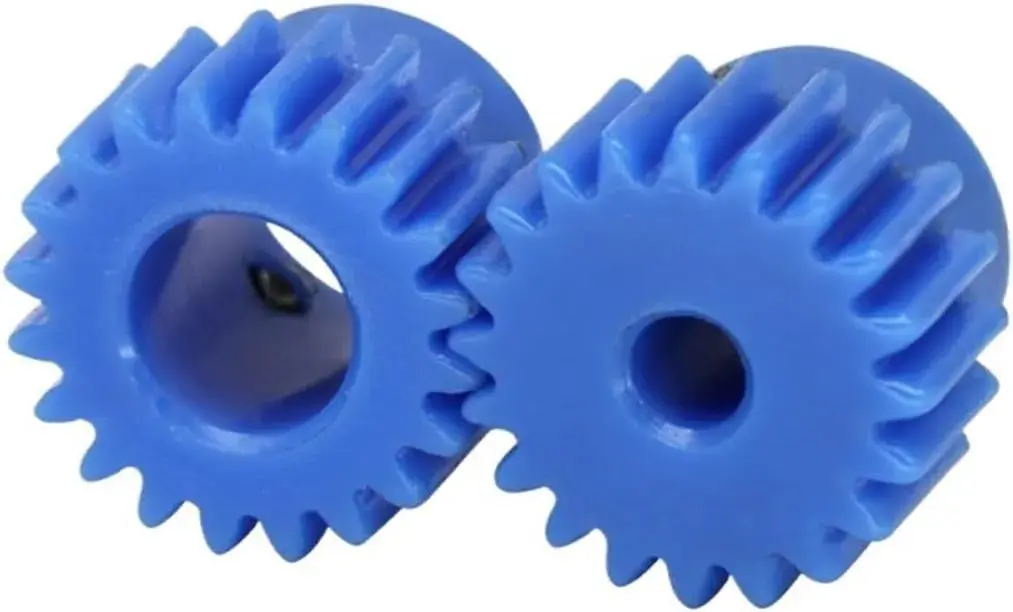

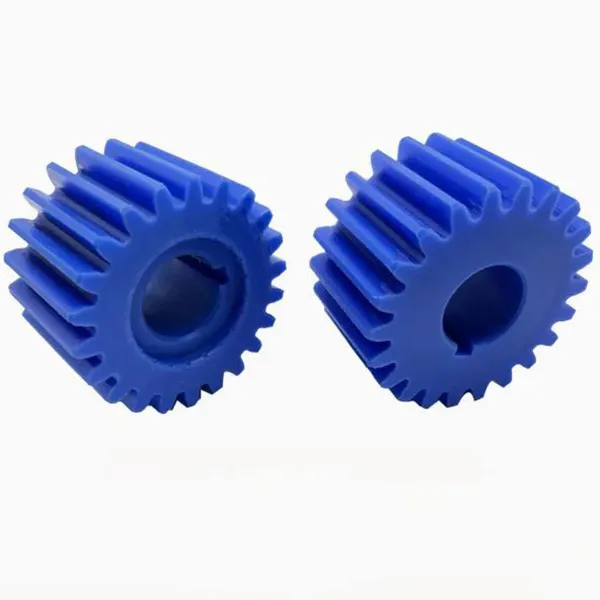

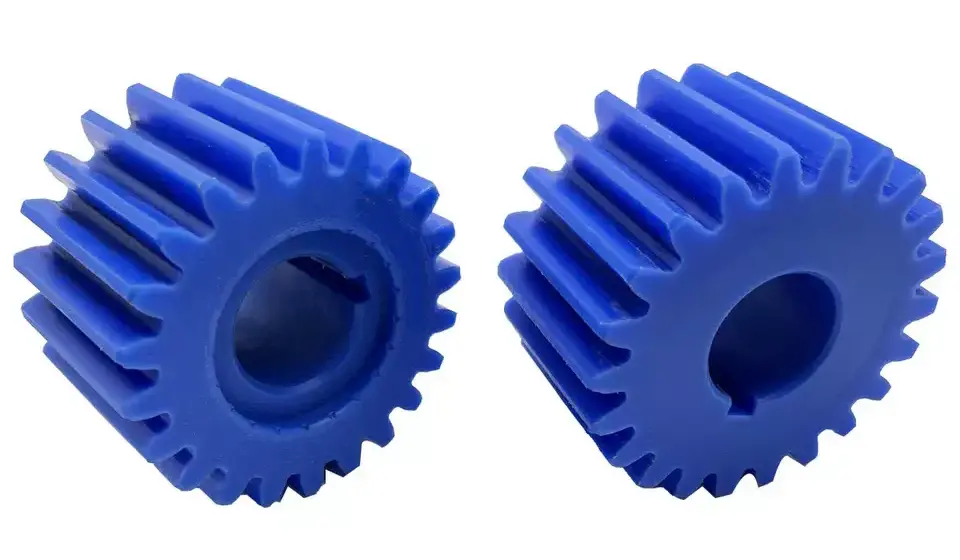

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylon spur gears — hugis ng ngipin, hub at detalye ng bore.

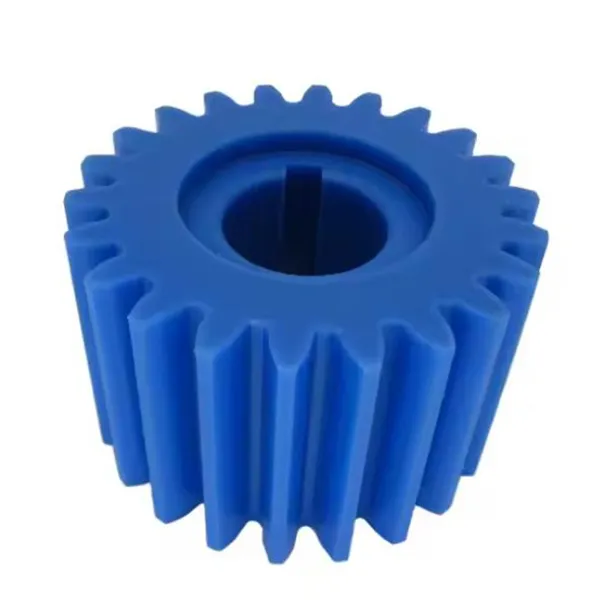

Custom nylon spur gear with precision bore produced to customer drawing
Custom na nylon spur gear machined at natapos sa pagguhit.
Nylon spur gear set assembled and inspected before packing
Ang mga set ng gear ay siniyasat at na-assemble bago i-pack.

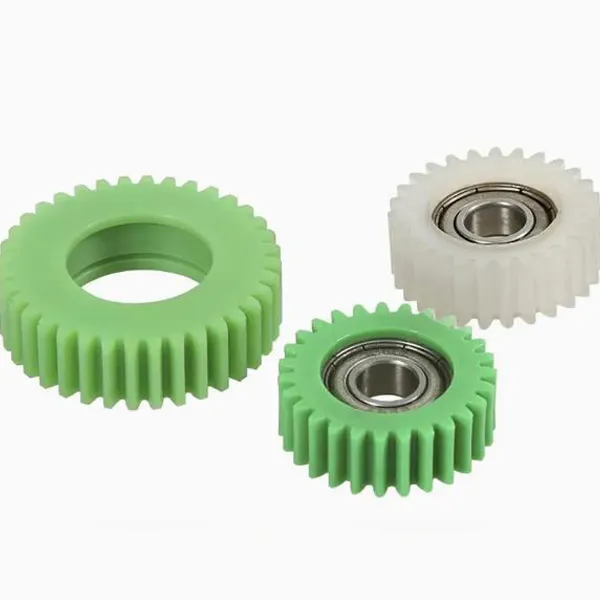

Nylon spur gears in different modules and materials ready for shipment
Iba't ibang mga module at polymer grade na ginawa para sa parehong customer.
Nylon spur gear dimensional inspection before dispatch
Dimensional na inspeksyon bago ipadala.

Pangunahing Kalamangan

  • Self-lubricating, walang oiling pointKung walang lubricant film na pinapanatili, ang gear ay nag-aalis ng oil chamber, mga seal at isang paulit-ulit na gawain sa serbisyo mula sa iyong disenyo. Ang mga printer, dispenser at kagamitan sa opisina ay tumatakbo sa loob ng ilang buwan ng pang-araw-araw na paggamit nang walang drag o ingay na nabubuo sa isang dry metal gear pair.
  • Tahimik sa pamamagitan ng materyal at sa pamamagitan ng geometryBinabasa ng polymer ang panginginig ng boses sa halip na tumunog na parang bakal, at ang mga grade na pinatibay ng hibla ay may sapat na pagpipigil sa hugis ng ngipin upang mapanatiling tahimik ang mesh sa buong batch. Ang mga workshop at kagamitan sa opisina ay nakakakita ng malinaw na pagbaba ng ingay pagkatapos lumipat mula sa mga metal na gear.
  • Magsuot ng buhay na higit sa ordinaryong plastikAng fiber-reinforced na PA66 ay nagbibigay ng humigit-kumulang 60% na mas matagal na wear life kaysa sa karaniwang nylon, kaya ang isang gear na dati nang kailangang palitan ay maaaring tumakbo sa pinahabang high-frequency na tungkulin sa isang assembly line na may hindi gaanong pagkawala ng ibabaw ng ngipin.
  • Kaagnasan at paglaban sa kemikalAng Nylon ay hindi kinakalawang, at pinahihintulutan nito ang mahalumigmig, bahagyang acidic at medyo alkaline na kapaligiran, kasama ang maraming mga ahente ng paglilinis. Ginagawa nitong angkop para sa mga wash-down na lugar at panlabas na kagamitan kung saan ang isang plated na metal gear ay tuluyang masira.
  • Isang bahagi ng bigat ng metalAng mababang masa ay nakakabawas sa inertia ng mga bahaging pinapatakbo, na mahalaga para sa mga device na hawak-kamay, drone, magaan na actuator at anumang mekanismo kung saan ang bawat gramo ay nakakaapekto sa buhay o paghawak ng baterya.
  • Prototype sa produksyon sa ilalim ng isang bubongHinahayaan ka ng mga machined prototype na i-validate ang geometry bago gumawa ng tooling, pagkatapos ay ang parehong workshop ang naglilipat sa bahagi sa paghubog para sa volume. Pinapanatili mo ang isang supplier, isang tolerance reference at isang inspeksyon na pamantayan sa kabuuan.
  • Mga nababaluktot na materyales at pamantayanAng pitong pamilyang polimer at limang pamantayan ng gear (ISO, DIN, ANSI, JIS, BS) ay nangangahulugang ang parehong pagguhit ay maaaring gawin sa grado na talagang kailangan ng iyong aplikasyon, kaysa sa isang grado na mangyayari sa stock ng isang supplier.
  • Direktang pagpepresyo sa pabrika sa damiAng pagmomolde, machining, inspeksyon at pag-iimpake ay nasa bahay, kaya walang trading margin sa pagitan mo at ng produksyon, at ang halaga ng unit ay predictably bumababa habang tumataas ang dami.

Nylon vs Metal Spur Gears: Kapag Plastic ang Tamang Pagpipilian

Ang isang nylon spur gear ay hindi isang mas mahina na kapalit para sa isang bakal - ito ay isang ibang desisyon sa disenyo. Panalo ang plastik kung saan katamtaman ang pagkarga, sapat ang bilis na mahalaga ang ingay, at mahal o imposibleng mapanatili ang pagpapadulas. Nawawala ito kung saan mataas ang torque, nananatili ang temperatura sa itaas ng limitasyon ng polimer, o ang tungkulin ay nagsasangkot ng tuluy-tuloy na pagkabigla na magpapangit sa mga ngipin.

Pumili ng naylonTahimik na pagtakbo, walang pagpapadulas, magaan ang timbang, paglaban sa kaagnasan, katamtamang pagkarga
Pumili ng metalMataas na metalikang kuwintas, mataas na temperatura, mabigat na pagkabigla, mahigpit na pagpapaubaya sa malaking module
Piliin ang parehoMga plastik na gamit meshing na may steel pinion — ang karaniwang tahimik at mababang wear na pagpapares

Sa pagsasagawa, ang pinakamatibay na pag-aayos ay kadalasang isang naylon na gear na tumatakbo laban sa isang bakal o tansong pinion: ang polimer ay nagsusuot sa kagustuhan sa metal, ang mesh ay nananatiling tahimik, at ang metal na bahagi ay nagdadala ng mas mataas na stress. Sabihin sa amin ang materyal ng mating gear at magpapayo kami sa backlash at center-distance allowance, dahil ang plastic at metal ay lumalawak sa magkaibang mga rate.

Mga aplikasyon

  • Awtomatikong pagkontrol sa mga makinaAssembly at indexing drive
  • Industriya ng semiconductorMga mekanismo ng paghawak at pagpoposisyon
  • Pangkalahatang makinarya sa industriyaConveyor at light reduction stages
  • Mga kagamitang medikalMalinis, walang lubrication na mga drive
  • Kagamitan ng solar energyTracker at actuator gearing
  • Mga kasangkapan sa makinaMga mekanismo ng pagpapakain at pagsasaayos
  • Mga sistema ng paradahanBarrier at gate drive
  • High-speed na riles at kagamitan sa paglipadPanloob at pantulong na mekanismo

Mga Testimonial ng Customer

DavidPowerTech Machinery, Australia — mga bahagi ng transmission line ng assembly

Ang pagpapalit ng mga bahagi ng transmission sa aming linya ng pagpupulong ay isang proseso ng pagsubok-at-error; Ang mga naunang gear mula sa iba pang mga supplier ay maingay o mabilis na nagsuot. Naglagay kami ng trial order para sa mga nylon spur gear na ito at ang pagkakaiba ay kaagad — ang pagawaan ay naging kapansin-pansing mas tahimik, at pagkatapos ng higit sa dalawang buwan ng masinsinang pagpapatakbo ay halos wala nang pagkasira ang mga ibabaw ng ngipin. Ang kapansin-pansin sa kabila ng produkto ay ang proseso: ang aming mga materyal na tanong ay nasagot nang detalyado, isang ulat ng inspeksyon ang dumating kasama ang kargamento, at nang ang malakas na ulan ay nagbabanta sa paghahatid, nakipag-ugnayan sila sa carrier at muling inayos ito upang ang mga gear ay dumating nang buo.

MichaelProyekto sa pag-upgrade ng kagamitan

Noong na-upgrade ko ang aking kagamitan, ikinumpara ko ang maraming supplier ng gear at pinili ko ang Raydafon. Ang mga natapos na gear ay eksaktong tumugma sa pagguhit, na may malinis na profile ng ngipin at walang flash, at sa sandaling na-install ang makina ay tumakbo nang tuluy-tuloy na may kapansin-pansing hindi gaanong vibration. Nagkaroon ako ng mga alalahanin kung magtatagal ba ang nylon, ngunit pagkatapos ng higit sa isang buwan ng masinsinang paggamit ay walang anumang deformation. Maging ang mga huli na katanungan ay nasagot kaagad, na siyang nagkumbinsi sa akin na manatili sa kanila.

LisaMga kagamitan sa studio, maliliit na mekanismo

Kailangan ko ng pagtutugma ng mga gear para sa maliliit na kagamitan sa aking studio at inihambing ang mga opsyon online sa mahabang panahon. Bahagya akong kinabahan dahil ang presyo ay mas mababa kaysa sa ilang mga tatak, ngunit ang mga bahagi ay dumating na may makinis na ibabaw, walang burr at regular na hugis ng ngipin, at ang pag-install ay napunta nang walang anumang angkop na mga isyu. Sa paggamit ay malinaw na bumaba ang ingay ng kagamitan, at ito ay patuloy na tumatakbo nang higit sa sampung araw nang walang pagkasira o jamming.

FAQ ng mamimili

  • Maaari ka bang gumawa ng isang nylon spur gear sa aking pagguhit o mula sa isang sample?Oo. Magpadala ng dimensyon na drawing o ang sample na gear na may module, bilang ng ngipin, bore, lapad ng mukha at grado ng materyal. Kinukumpirma namin kung ang bahagi ay nababagay sa paghubog o pagmachining, sinipi ang pareho kung may kaugnayan, at makakagawa ng machined prototype bago gawin ang anumang tooling.
  • Aling materyal ang dapat kong piliin — PA, POM o PEEK?Ang PA (nylon 66) ay ang pangkalahatang layunin na pagpipilian, at ang fiber-reinforced na PA66 ay nagbibigay ng humigit-kumulang 60% na mas mahabang buhay ng pagsusuot kaysa sa karaniwang nylon. Ang POM ay nababagay sa mga application kung saan mas mahalaga ang dimensional stability at backlash control kaysa sa impact tolerance. Ang PEEK o PPS ay para sa mataas na temperatura o serbisyong agresibo sa kemikal. Sabihin sa amin ang pagkarga, bilis at kapaligiran at magrerekomenda kami ng isa.
  • Anong tolerance ang maaari mong hawakan sa isang plastic na gear?Depende ito sa feature, sa module, sa kapal ng pader, sa materyal at kung ang bahagi ay hinulma o machined — ang mga machined parts ay may mas mahigpit na tolerance kaysa sa mga molded. Sabihin ang gitnang distansya at backlash na kailangan ng iyong assembly at kukumpirmahin namin kung ano ang makakamit bago mag-quote.
  • Kailangan ba ng gear ang lubrication?Hindi sa normal na tungkulin; Ang nylon at POM ay nagpapadulas sa sarili. Para sa high-speed o mabigat na load na tuluy-tuloy na pagtakbo, ang isang maliit na halaga ng katugmang grasa ay maaaring magpahaba ng buhay, at sasabihin namin ito sa yugto ng panipi kung ang iyong tungkulin ay makikinabang dito.
  • Ano ang iyong sample, lead time at mga tuntunin sa pagbabayad?Ang mga sample ay may presyo mula USD 2 hanggang USD 100 depende sa laki at materyal, na may express freight na binabayaran ng customer. Ang sample na lead time ay 20 business days at ang bulk production ay 25 days. Ang mga tuntunin sa pagbabayad ay T/T o L/C, at ang pag-iimpake ay isang plastic bag kasama ang karton, o isang wooden case para sa mas malaking dami.
  • Maaari mo bang ibigay ang katugmang pinion pati na rin ang nylon gear?Oo. Ang pagbibigay ng parehong kalahati ng mesh mula sa isang workshop ay nangangahulugan na ang backlash, distansya sa gitna at anyo ng ngipin ay tumutugma sa yugto ng disenyo sa halip na i-adjust sa site. Ipadala ang pares na pagguhit, o ang pagkarga at ratio na kailangan mo, at sisipiin namin ang parehong bahagi.

Mga Kaugnay na Produkto at Karagdagang Pagbabasa

Humiling ng Sipi ng Nylon Spur Gear

Ipadala ang module, bilang ng ngipin, bore, lapad ng mukha, grado ng materyal at dami — o isang drawing o sample na bahagi. Kinukumpirma namin ang molded o machined production, tolerance na kakayahan at presyo, at tumugon sa loob ng 24 na oras.

Magpadala ng Inquiry Ngayon

* Ang mga numero ng wear-life, tolerance at lead-time ay tumutukoy sa mga karaniwang kondisyon ng produksyon at nakumpirma na mga guhit. Materyal grade, allowance para sa moisture-related na dimensional na pagbabago at ang mating gear material ay dapat na napagkasunduan bago mag-order.
