Crane Luffing Hydraulic Cylinder
  • Crane Luffing Hydraulic CylinderCrane Luffing Hydraulic Cylinder
  • Crane Luffing Hydraulic CylinderCrane Luffing Hydraulic Cylinder

Crane Luffing Hydraulic Cylinder

Ang Raydafon crane luffing hydraulic cylinder ay ang boom angle control cylinder para sa mga mobile crane at port machinery. Reference model ZXSTC1000S.2.5-00: Φ320 bore, Φ280 rod, 4000 mm stroke, 4750 mm installation distance, 32 MPa working pressure, 3000 kN real-time dynamic thrust, 1522 kg unit weight. Ang katawan ay 7-pass die-forged mula sa aviation-grade high-strength alloy steel, double-aged upang patatagin ang tensile strength sa itaas ng 1250 MPa. Triple progressive seal na may Germany-imported perfluoroether rubber composite ring at 5 μm stepped dust lip. Pinagsamang electro-hydraulic servo na may ±0.03 mm magnetostrictive position feedback para sa 0.08 mm/s ultra-low-speed stability. 5000-oras na cycle na walang maintenance. Custom bore Φ50-500 mm, salt-spray at dust-resistant. MOQ 5 units, 45-60 araw na bulk lead time. Magpadala ng crane model, thrust requirement at dami para sa isang quotation.
Crane Luffing · Modelong ZXSTC1000S.2.5-00

Custom Crane Luffing Hydraulic Cylinder para sa Mobile Cranes at Port Machinery — Direktang Supply ng OEM Manufacturer

Kinokontrol ng crane luffing hydraulic cylinder ang anggulo ng boom sa mga mobile crane. Binubuo ito ng Raydafon gamit ang isang double-acting na multi-stage na teleskopiko na disenyo na umaabot sa mahabang distansya at siksik na binawi. Ang katawan ay 7-pass die-forged mula sa aviation-grade high-strength alloy steel at double-aged upang patatagin ang tensile strength sa itaas ng 1250 MPa. Ang triple progressive sealing at isang magnetostrictive servo module ay humahawak sa salt-spray, dust at precision demands ng port at wind-power duty cycles.

3000 kN Real-time na dynamic na thrust
32 MPa Presyon sa paggawa
Φ320×Φ280 Bore × baras
4000 mm Stroke
5000 h Walang maintenance
Modelo ng sanggunian

ZXSTC1000S.2.5-00 — Buong Detalye

Ang reference na modelo ay isang tunay na configuration ng produksyon na ginagamit para sa heavy-lift mobile crane luffing circuits. Available ang custom bore at stroke sa parehong proseso ng pagguhit.

Pangalan ng silindro Numero ng pagguhit Bore ΦD Rod Φd Stroke S I-install. L Presyon Port Timbang
Luffing hydraulic cylinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Ang mga crane circuit na may iba't ibang thrust o mounting pattern ay maaaring gawin laban sa iyong drawing. Ipadala ang tatak at modelo ng crane, kinakailangang thrust, at isang mounting drawing. Para sa mas malawak na hanay ng cylinder ng mobile crane, tingnan angMga Mobile Crane Hydraulic Cylinderkategorya.

Malalim na pagsisid sa engineering

Apat na Teknolohiya na Nagpapaiba sa Cylinder na Ito

01

Full-condition adaptive load control

Ang katawan ng silindro ay huwad mula sa materyal na grado ng aviation. Gumagamit ang Raydafon ng custom na high-strength alloy steel na dumadaan sa pitong die-forging pass at pagkatapos ay double-aging heat treatment. Pinapatatag ng double-aging ang materyal na istraktura kaya ang lakas ng makunat ay humahawak sa itaas ng 1250 MPa. Sa isang 3000 kN thrust cylinder na nagpapatakbo ng tuluy-tuloy na mga ikot ng pag-angat, ang istraktura ng butil na iyon ang nagpapanatili sa buhay ng fatigue na matatag sa ilalim ng 32 MPa pressure.

≥1250 MPa makunat
02

Micron-level precision servo control

Ang koponan ng engineering ng Raydafon ay bumuo ng isang integrated electro-hydraulic servo module na pumapalit sa tradisyonal na hiwalay na valve control setup. Ang pangkat ng balbula ay gumagamit ng mga aviation-grade servo valve core at isang magnetostrictive displacement sensor na may ±0.03 mm na katumpakan. Sinusuportahan ng kumbinasyong iyon ang ultra-low-speed stable na operasyon sa 0.08 mm/s, kaya maaaring iposisyon ng operator ang boom nang walang stick-slip o overshoot sa panahon ng fine-loading operations.

±0.03 katumpakan ng sensor ng mm
03

Extreme na pangmatagalang proteksyon sa kapaligiran

Nakikita ng makinarya sa pantalan ang pagguho ng spray ng asin. Nakikita ng mga kagamitang metalurhiko ang mataas na temperatura ng alikabok. Nagtayo si Raydafon ng triple progressive sealing protection structure para sa dalawa. Ang pangunahing selyo ay isang perfluoroether rubber composite ring na na-import mula sa Germany na may double-lip na disenyo para sa two-way pressure compensation. Ang gitnang layer ay gumagamit ng stepped dust lip na humaharang sa mga solidong particle na mas malaki sa 5 μm. Ang kakayahan laban sa polusyon ay 40% na mas mataas kaysa sa tradisyonal na single-lip seal. Ang pinagsamang cycle ay na-rate na 5000 oras na walang maintenance.

5 μm alikabok na labi
04

Enerhiya-efficiency optimized hydraulic system

Ang disenyong nakakatipid ng enerhiya ng Raydafon ay nagmumula sa pagsusuri kung paano aktwal na tumatakbo ang mga makinarya sa konstruksiyon. Binabawasan ng differential amplitude circuit ang dami ng sirkulasyon ng hydraulic oil ng 35% sa ilalim ng mga kondisyong walang load. Kasama ng high-efficiency permanent magnet synchronous motor pump group, ang komprehensibong pagkonsumo ng enerhiya ng system ay bumaba ng 28% kumpara sa tradisyonal na solusyon. Sa isang crane na nagpapatakbo ng 8-oras na shift, na isinasalin sa isang masusukat na pagbawas sa pagkonsumo ng gasolina o baterya.

-28% enerhiya ng system

Bakit Raydafon Crane Luffing Hydraulic Cylinders

A

20 taon sa haydroliko na larangan

Ang Raydafon ay gumagawa ng mga hydraulic cylinder sa loob ng dalawang dekada. Binubuo ng engineering team ang cylinder, servo module at seal system sa loob ng bahay, kaya ang mga pagbabago sa espesipikasyon ay pinangangasiwaan sa pinagmulan, hindi sa pamamagitan ng mga panlabas na supplier.

B

Buong kontrol mula sa forging hanggang sa pagpupulong

Ang body forging, heat treatment, honing, chrome plating, seal assembly at pressure test ay nangyayari lahat sa Raydafon plant. Pinapanatili nitong buo ang traceability at binabawasan ang pagkakaiba-iba ng batch na nakukuha mo mula sa maraming supplier.

C

Direktang pagpepresyo ng pabrika

Ibinenta sa ilalim ng modelong direktang benta. Maihahambing na pagganap sa humigit-kumulang 60% ng halaga ng mga European at American brand sa parehong antas ng detalye. Walang trading margin na idinagdag sa pagitan ng pabrika at ng mamimili.

D

Full-spec na pagpapasadya

Ang mga diameter ng cylinder bore mula Φ50 mm hanggang Φ500 mm ay maaaring pasadyang itayo. Ang stroke, distansya ng pag-install, uri ng port at mounting pattern ay ginawa laban sa iyong pagguhit, kaya ang mga hindi karaniwang modelo ng crane ay maaaring itugma nang eksakto.

E

Napatunayan sa mga kondisyon ng port at wind-power

Ang triple sealing system at ang servo module ay ginawa para sa port machinery salt spray at wind-power heavy lift na kondisyon. Ang disenyo ay nagta-target ng mga tunay na lugar ng trabaho, hindi mga kundisyon ng lab.

F

Suporta ng OEM

Magpadala ng tatak at modelo ng crane, o numero ng pagguhit. Raydafon reverse-engineer, sample at quote ng custom na batch sa parehong drawing. Sinusuportahan ang pribadong label na packaging para sa mga customer ng OEM.

Mga Pagguhit ng Dimensyon

Crane luffing hydraulic cylinder dimension drawing
Pangkalahatang-ideya ng pag-install — interface ng bore/rod, posisyon ng port at mounting pattern

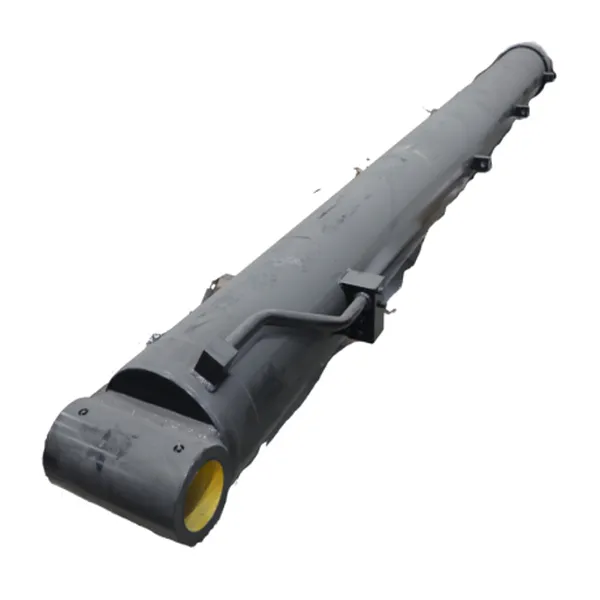

Crane luffing hydraulic cylinder product view
View ng produkto — katawan ng silindro at pagpupulong ng baras

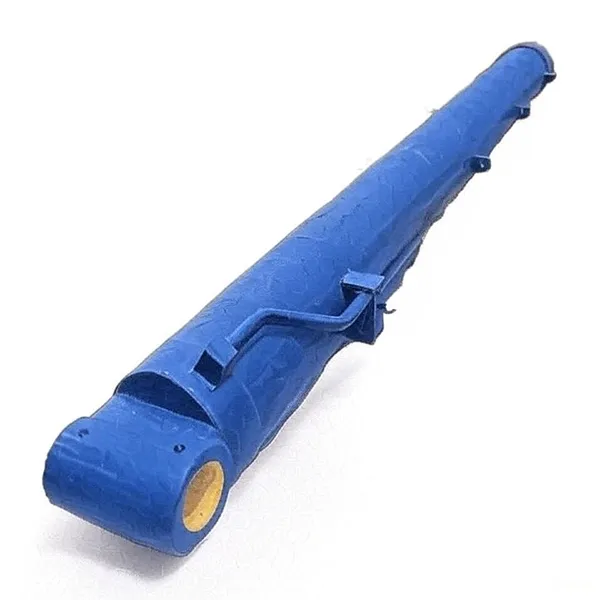

Crane luffing hydraulic cylinder detail
Detalye ng port at seal — 2-M27×2 plus 4-G1/4 interface

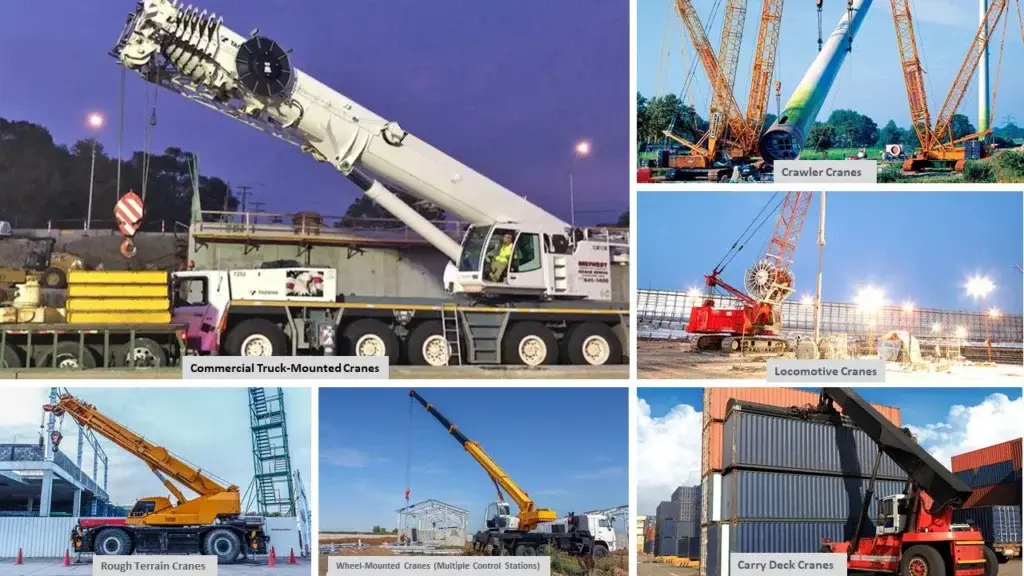

Crane luffing hydraulic cylinder application
Sanggunian ng aplikasyon — naka-mount sa isang mobile crane luffing circuit

Kung Saan Ginagamit ang Crane Luffing Hydraulic Cylinders

01

Mga mobile crane

Boom angle control sa truck-mounted at all-terrain mobile crane. Hinahawakan ang thrust na kailangan upang itaas at hawakan ang boom sa ilalim ng buong pagkarga.

02

Makinarya sa pantalan

Ship-to-shore at yard crane sa mga kapaligiran ng salt-spray. Pinapalawig ng triple progressive seal at hard chrome plating ang ikot ng pagpapanatili sa mga operasyon sa baybayin.

03

Kagamitan sa lakas ng hangin

Crane boom luffing sa installation at maintenance vessels. Mataas na thrust stability at micron-level servo control matter para sa offshore precision positioning.

04

Malakas na engineering at metalurhiya

Industrial lifting equipment sa mataas na temperatura at mga kondisyon ng alikabok. Binabawasan ng energy-saving circuit ang pagkonsumo ng gasolina o baterya sa mahabang paglilipat.

Sheet ng Pagtutukoy ng Order

Modelo ng sanggunian
ZXSTC1000S.2.5-00
Real-time na dynamic na thrust
3000 kN
Presyon sa paggawa
32 MPa
diameter ng bore
Φ320 mm (magagamit ang custom na Φ50-500 mm)
diameter ng baras
Φ280 mm
Stroke
4000 mm
Layo ng pag-install
4750 mm
Timbang ng yunit
1522 kg
Port / interface
2-M27×2 plus 4-G1/4
Pagpapanday ng katawan
7-pass die-forged aviation-grade alloy steel, double-aged hanggang ≥1250 MPa tensile strength
Kontrol ng servo
Pinagsamang electro-hydraulic servo, magnetostrictive sensor ±0.03 mm katumpakan, ultra-low-speed 0.08 mm/s
Pagtatatak
Triple progressive seal, Germany perfluoroether composite main ring, 5 μm stepped dust lip
Pagtitipid ng enerhiya
Differential amplitude circuit, 35% mas kaunting sirkulasyon ng langis nang walang load, 28% mas mababang pagkonsumo ng enerhiya ng system
Ikot ng pagpapanatili
5000 oras na walang maintenance
Pagpapasadya
Full-spec na custom bore Φ50-500 mm, OEM packaging at pribadong label
MOQ
5 unit bawat modelo
Bulk lead time
45-60 araw pagkatapos ng deposito at pag-apruba sa pagguhit
Batayan sa panipi
Modelo at tonelada ng crane, kinakailangan ng thrust, detalye ng bore/stroke, laki ng port, dami, destination port

Paano Gumagalaw ang Iyong Order sa Raydafon

  1. 01

    Maikling Application

    Ipadala ang crane model at tonnage, kinakailangang thrust, bore/stroke specification, laki ng port, dami at destination port.

  2. 02

    Pagpili ng Modelo at Sipi

    Kinukumpirma ng Raydafon kung umaangkop ang reference na modelo, o kung kinakailangan ang custom na build. Ang FOB Ningbo quotation ay ibinibigay na may lead time.

  3. 03

    Pag-apruba sa Pagguhit

    Para sa mga custom na build, nire-reverse-engineer ng Raydafon ang bahagi ng OEM, gumagawa ng sample, at kinukumpirma ang bore, stroke, distansya ng pag-install at mga sukat ng port kasama ng mamimili.

  4. 04

    Forging at Heat Treatment

    Ang 7-pass die forging at double-aging heat treatment ay nagpapatatag ng katawan sa higit sa 1250 MPa na tensile strength. Sumusunod ang honing at hard chrome plating.

  5. 05

    Pagtitipon at Pagsusuri sa Presyon

    Piston, seal, servo module at buffer ay binuo. Ang silindro ay nasubok sa presyon sa 32 MPa at nasubok sa stroke para sa kinis at tugon ng servo.

  6. 06

    Pag-iimpake at Pagpapadala

    Ang mga silindro ay naka-pack sa reinforced wooden case na may anti-rust oil at protective end caps. Ipinadala sa pamamagitan ng dagat, hangin o express na may listahan ng packing, invoice at ulat ng inspeksyon.

Dokumentasyon at Suporta sa Kalidad

  • ✓
    Sertipiko ng Materyal

    Body alloy steel certificate, double-aging heat treatment record, seal compound data sheet na ibinigay sa bawat kargamento.

  • ✓
    Ulat sa Pagsusuri sa Presyon

    Ang bawat cylinder pressure-tested sa 32 MPa bago i-pack. Ang pagtagas, stroke smoothness, servo response at port fitting ay naitala.

  • ✓
    Rekord ng Dimensional na Inspeksyon

    Bore, rod, stroke, distansya ng pag-install at mga sukat ng port na naitala laban sa iniutos na detalye o pagguhit ng customer.

  • ✓
    I-export ang Packing

    Reinforced wooden case na may anti-rust oil at protective end caps. Malaking cylinder batch na na-palletize at naka-strapped para sa sea freight.

Mga Madalas Itanong

Ano ang isang crane luffing hydraulic cylinder?

Ang crane luffing hydraulic cylinder ay ang hydraulic component na kumokontrol sa anggulo ng boom sa isang mobile crane. Ang Luffing ay tumutukoy sa pagtaas o pagbaba ng boom, at ang silindro ay nagtutulak sa paggalaw na ito sa pamamagitan ng isang double-acting na multi-stage na teleskopiko na disenyo. Ito ay isa sa mga pangunahing cylinder sa mga mobile crane kasama ng counterweight cylinder at outrigger cylinder.

Ano ang reference model at ang thrust nito?

Ang reference na modelo ay ZXSTC1000S.2.5-00 na may 3000 kN real-time dynamic thrust, 32 MPa working pressure, Φ320 mm bore, Φ280 mm rod, 4000 mm stroke, 4750 mm installation distance at 1522 kg unit weight. Sinusuportahan ng Raydafon ang custom na bore at stroke para sa mga OEM crane brand.

Anong materyal at proseso ng forging ang ginagamit?

Ang cylinder body ay 7-pass die-forged mula sa aviation-grade high-strength alloy steel, pagkatapos ay double-aged upang patatagin ang tensile strength sa itaas ng 1250 MPa. Ang proseso ng forging na ito ay nagpapabuti sa istraktura ng butil at buhay ng pagkapagod kumpara sa kumbensyonal na paghahagis o pagmachining mula sa stock ng bar, na mahalaga sa isang 3000 kN thrust cylinder na tumatakbo sa tuluy-tuloy na mga ikot ng pag-angat.

Gaano katumpak ang kontrol ng servo?

Gumagamit ang Raydafon ng pinagsamang electro-hydraulic servo module na may mga aviation-grade servo valve core at isang magnetostrictive displacement sensor na may ±0.03 mm na katumpakan. Sinusuportahan nito ang ultra-low-speed stable na operasyon sa 0.08 mm/s, upang maiposisyon ng operator ang boom nang tumpak nang walang stick-slip.

Paano gumagana ang triple sealing system?

Ang triple progressive sealing structure ay may tatlong layers. Ang pangunahing selyo ay isang perfluoroether rubber composite ring na na-import mula sa Germany na may double-lip na disenyo para sa two-way pressure compensation. Ang gitnang layer ay gumagamit ng stepped dust lip na humaharang sa mga solidong particle na mas malaki sa 5 μm. Ang panlabas na layer ay nagbibigay ng karagdagang proteksyon ng wiper. Ang kakayahan laban sa polusyon ay 40% na mas mataas kaysa sa isang solong-lip seal.

Ano ang mekanismo ng pagtitipid ng enerhiya?

Gumagamit ang Raydafon ng makabagong differential amplitude circuit na binabawasan ang dami ng sirkulasyon ng hydraulic oil ng 35% sa ilalim ng mga kondisyong walang load. Kasama ng high-efficiency permanent magnet synchronous motor pump group, ang sistema ng komprehensibong pagkonsumo ng enerhiya ay nababawasan ng 28% kumpara sa tradisyonal na solusyon.

Ano ang ikot ng pagpapanatili at hanay ng pagpapasadya?

Ang silindro ay idinisenyo para sa isang 5000-oras na maintenance-free cycle sa salt-spray at dust environment. Sinusuportahan ng Raydafon ang full-spec na pagpapasadya ng mga diameter ng cylinder bore mula Φ50 mm hanggang Φ500 mm, kasama ang OEM packaging at pribadong label. Ang MOQ ay 5 units bawat modelo.

Paano ako hihingi ng quotation?

Ipadala ang iyong crane model at tonnage, kinakailangang thrust, bore/stroke specification, laki ng port, dami at destination port. Kukumpirmahin ng Raydafon ang modelo o magdidisenyo ng custom na build, pagkatapos ay mag-aalok ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.

Handa nang Makuha ang Custom Crane Luffing Hydraulic Cylinders?

Ipadala ang iyong crane model at tonnage, kinakailangang thrust, bore/stroke specification at dami ng order. Kukumpirmahin ng Raydafon ang modelo o magdidisenyo ng custom na build, pagkatapos ay mag-aalok ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.
