Ano ang tatlong pangunahing yugto ng paghahatid ng gearbox ng turbine ng hangin?

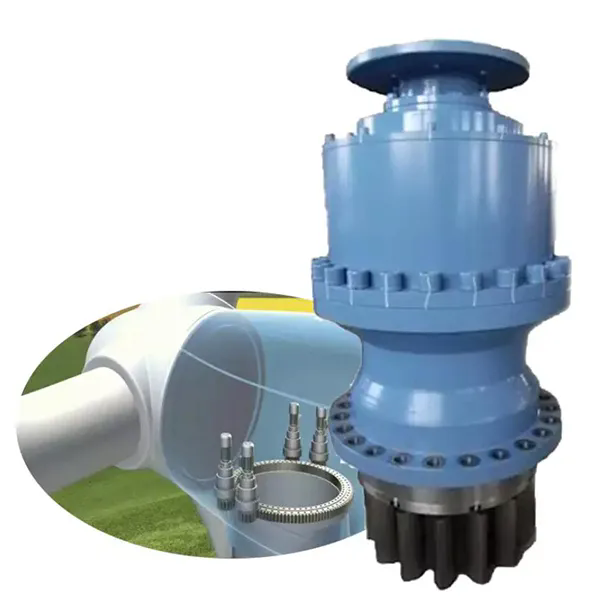

Wind turbine gearboxesI-convert ang pag-ikot ng mababang bilis ng rotor sa high-speed generator input. Ang isang pagkabigo ay maaaring magresulta sa makabuluhang mga gastos sa downtime. Ang pag -unawa sa mga kumplikadong sangkap na ito ay hindi lamang isang curve sa pag -aaral ng teknikal; Mahalaga ito para sa pag -maximize ng pagbabalik sa pamumuhunan para sa mga sakahan ng hangin. Bilang isang nangungunang OEM,RaydafonDisenyo ng bawat subcomponent ng gearbox upang matugunan ang pinakamataas na pamantayan para sa tibay, katumpakan, at kahusayan. Isang modernoWind turbine gearboxIsinasama ang tatlong pangunahing yugto ng paghahatid sa isang solong sistema. Ang kani -kanilang mga pag -andar at mga pangunahing sangkap ay nakalista sa ibaba.

1. Planetary gear stage

Function:

Hinahawakan ang mataas na metalikang kuwintas (hanggang sa 6 mn · m) mula sa rotor shaft sa bilis ng 6-20 rpm.

Mga pangunahing sangkap:

Sun Gear: Nagpapadala ng metalikang kuwintas sa sun gear ng tatlo hanggang limang planeta na gears.

Mga gears ng planeta: Paikutin sa paligid ng sun gear na naka -mount sa planeta ng planeta.

Ring gear: Isang nakapirming panlabas na gear na may panloob na ngipin.

Planet Carrier: Nag -uugnay sa mga gears ng planeta sa intermediate shaft.

2. Intermediate parallel shaft yugto

Pag-andar: Gumagamit ng mga helical gears upang madagdagan ang bilis ng 10-15 beses. Mga pangunahing sangkap:

Input pinion: hinimok ng carrier ng planeta ng planeta.

Intermediate gear: Nagpapadala ng paggalaw sa high-speed stage.

Shaft: Mataas na lakas na haluang metal na bakal, disenyo na lumalaban sa pagkapagod.

Mga Bearings: Precision Angular contact bearings.

3. High-Speed ​​Stage

Pag-andar: Pinatataas ang pangwakas na bilis ng generator sa 1,500-1,800 rpm.

Mga pangunahing sangkap:

Output Pinion: Nag -uugnay sa pagkabit ng generator.

Lubrication System: Jet at Splash Lubrication.

Paglamig ng circuit: Oil-to-air heat exchanger.

Wind turbine gearboxMga Kritikal na Sistema ng Pagsuporta:
