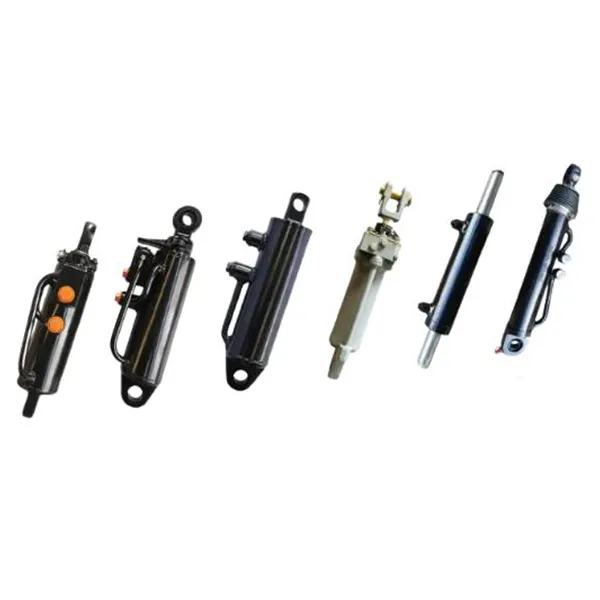

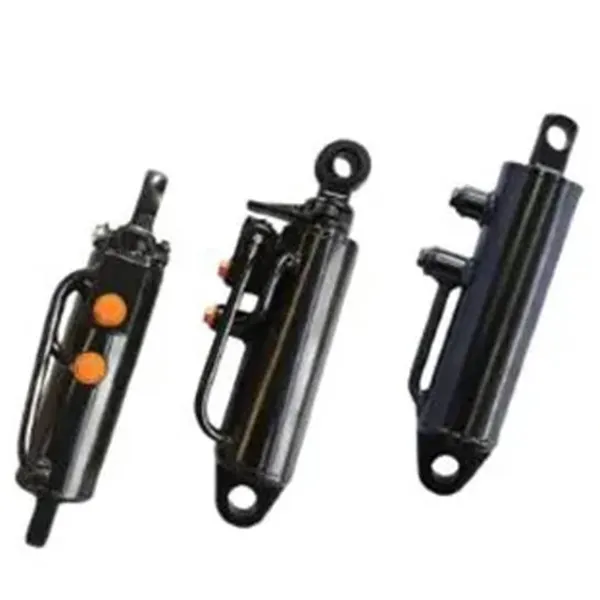

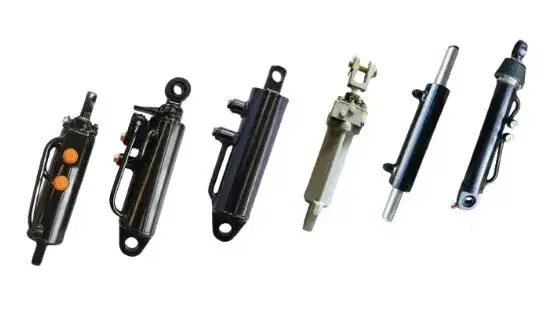

Tractor Steering At Rear Lifting Hydraulic Cylinders
  • Tractor Steering At Rear Lifting Hydraulic CylindersTractor Steering At Rear Lifting Hydraulic Cylinders
  • Tractor Steering At Rear Lifting Hydraulic CylindersTractor Steering At Rear Lifting Hydraulic Cylinders

Tractor Steering At Rear Lifting Hydraulic Cylinders

Tractor steering at rear lifting hydraulic cylinders — 7 karaniwang modelo na sumasaklaw sa bore 40–80 mm, rod 20–35 mm, stroke 120–200 mm at mounting distance 301–532 mm. Kasama sa mga modelo ng rear-lift ang 800.55A.01 na kapalit at kaliwa/kanang mga pares para sa twin-cylinder linkages; Gumagamit ang mga front-axle steering model ng mas maikling stroke para sa mas mabilis na pagtugon sa gulong. Ang mga katawan ng silindro ay pinalapot na bakal na haluang metal na may tumigas, ground rod at isang dust wiper sa unahan ng pangunahing selyo. Ipadala ang iyong lumang cylinder model o ang bore, stroke at mounting distance nito — kinukumpirma namin ang tumutugmang modelo at nagbabalik ng factory quote sa loob ng 24 na oras.

OEM Replacement · Agricultural Hydraulics

Tractor Steering at Rear Lifting Hydraulic Cylinders — 7 Modelo, 40–80 mm Bore, 301–532 mm Mounting

Ang isang tractor hydraulic cylinder ay nabigo sa field para sa isa sa tatlong dahilan: ang bore ay masyadong maliit para sa pag-aangat load, ang rod seal ay hindi makakahawak laban sa alikabok at slurry, o ang mounting distance ay hindi tumutugma sa linkage mo mayroon na. Ang pahinang ito ay naglilista ng pitong karaniwang modelo na sumasaklaw sa front-axle steering at rear three-point lifting sa mga karaniwang platform ng traktor, na may nakasaad na bore, rod, stroke at mounting distance para sa bawat isa para mapantayan mo ang a palitan bago mag-order.

7Mga karaniwang modelo
40–80 mmdiameter ng bore
20–35 mmdiameter ng baras
120–200 mmStroke
301–532 mmDistansya ng pag-mount
2Mga uri ng function
CustomBore, stroke, port

Model Table — Bore, Rod, Stroke at Mounting Distansya

Pitong karaniwang modelo para sa pag-angat sa likod ng traktor at pagpipiloto sa harap-axle
Modelo Bore (mm) Rod (mm) Stroke (mm) Distansya ng Pag-mount (mm) Function
HSG55/32×125-324 55 32 125 324 Tractor rear lift cylinder (kaliwa / kanang pares)
HSG63/32×125-324 63 32 125 324 Tractor rear lift cylinder (kaliwa / kanang pares)
HSG63/35×120-301 63 35 120 301 Tractor rear lift cylinder (kaliwa / kanang pares)
HSG80/32×200-532 80 32 200 532 800.55A.01 rear lifting cylinder
HSG40/20×175-323 40 20 175 323 Tractor front axle steering cylinder
HSG40/25×176-520 40 25 176 520 Tractor front axle steering cylinder
HSG50/30×175-465 50 30 175 465 Tractor front axle steering cylinder

Ang iba pang mga kumbinasyon ng bore, rod, stroke at mounting distance ay maaaring gawin sa pagguhit. Kung ang iyong linkage ay gumagamit ng a ibang diameter ng pin o anggulo ng port, ipadala ang mga sukat at kukumpirmahin namin ang pagtutugma ng silindro bago produksyon.

Buod ng Pagtutukoy ayon sa Function

Ano ang mga pagbabago sa pagitan ng rear-lift at steering group
Pangkat ng Function Saklaw ng Bore Saklaw ng Rod Saklaw ng Stroke Karaniwang Paggamit
Mga silindro ng pag-aangat sa likuran 55 – 80 mm 32 – 35 mm 120 – 200 mm Three-point linkage, heavy implement lift, 800.55A.01 na kapalit
Mga silindro ng pagpipiloto sa harap-axle 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatic steering sa front axle, masikip na pagliko ng headland

Ang mga modelo ng rear-lift ay gumagamit ng mas malaking bore dahil ang lifting load ay dinadala sa cylinder rod habang dinadala. Gumagamit ang mga modelo ng pagpipiloto ng mas maliit na bore at mas mahabang stroke upang magbigay ng mas mabilis na pagbabago sa anggulo ng gulong sa mas mababang daloy.

Ano ang Mahalaga Kapag Pinalitan Mo ang isang Tractor Cylinder

01

Ang laki ng butas ay nagtatakda ng puwersa ng pag-aangat

Ang lakas ng pag-angat ay ang bore area na pinarami ng hydraulic pressure. Isang 55 mm bore rear-lift cylinder at isang 80 mm ang bore cylinder na tumatakbo sa parehong tractor hydraulics ay hindi gumagawa ng parehong kapasidad ng pag-angat. Kung ikaw ay pagpapalit ng pagod na silindro at ang implement ay naging mabagal na tumaas, suriin ang mga sukat ng bore at rod laban sa mesa bago ipagpalagay na ang bomba ang may kasalanan. Angmga hydraulic cylinder ng traktorInililista ng pahina ng kategorya ang mas malawak na hanay kung wala sa pitong modelo ang tumutugma sa iyong linkage.

02

Ang ibabaw ng baras at kalidad ng selyo ang nagpapasya sa buhay ng serbisyo

Ang isang tractor cylinder ay gumagana sa alikabok, slurry at spray ng pataba. Ang pamalo ay ang unang ibabaw na nagdurusa: sa sandaling magsimula ang pitting, hindi na mahawakan ang lip seal at ang langis ay lumampas sa wiper. Ang silindro na ito ay gumagamit ng pinatigas, ground rod na may multi-layer na anti-corrosion coating, na ipinares sa dust wiper sa unahan ng pangunahing seal kaya ang mga nakasasakit na particle ay pinipigilan bago sila umabot sa sealing lip. Para sa partikular na bahagi ng pagpipiloto, tingnan angpagpipiloto haydroliko silindropahina.

03

Ang distansya ng pag-mount ay dapat tumugma sa linkage, hindi sa pangalan ng modelo

Ang dalawang silindro ay maaaring magbahagi ng parehong butas at stroke ngunit gumamit ng magkaibang mga saradong sentro. Kung ang mounting distance ay mali, ang linkage ay hindi aabot sa ganap na pagtaas o ibababa bago itinaas ang implement. Ang mesa sa itaas ay nagsasaad ng mounting distance para sa bawat modelo dahil iyon ang dimensyon na nagpapasya kung ang naka-on ang cylinder bolts. Para sa pag-angat ng mga tungkulin na lampas sa tatlong-puntong pag-uugnay, anghydraulic lift cylindersaklaw sumasaklaw sa mas mahabang stroke at mas mataas na tonelada.

04

Ang posisyon ng port at laki ng pin ay ang mga punto ng pagpapasadya

Kapag ang isang traktor ay mas luma o na-import, ang orihinal na silindro ay maaaring hindi na magagamit. Anggulo ng port, port thread, diameter ng pin at lapad ng mata ay maaaring iakma upang tumugma sa umiiral na linkage, upang magkasya ang silindro nang hindi binabago ang traktor. Magpadala ng larawan o sketch ng lumang silindro na may mga sukat na minarkahan at kami ay kukumpirmahin kung ang isang karaniwang modelo ay gumagana o isang binagong modelo ay kinakailangan. I-browse nang buohaydroliko na silindrocatalog para sa iba pang mga mobile at agricultural application.

Kung Saan Ginagamit ang Mga Silindrong Ito

Pag-angat ng tatlong puntos sa likuran

Ang mga araro, harrow, seeders at balers ay dinadala sa likurang linkage. Ang kaliwa at kanang mga cylinder ay ibinibigay bilang isang pares kung saan ang traktor ay gumagamit ng twin lift cylinders.

Pagpipiloto sa harap-axle

Hydrostatic steering sa mga traktora na gumagamit ng double-acting cylinder sa harap na ehe. Mas maikling stroke, mas mabilis na tugon, mas mahigpit na radius ng pagliko sa headland.

Pagpapalit ng OEM

Direktang pagpapalit para sa 800.55A.01 at karaniwang HSG-series na mga numero ng bahagi. Ang distansya ng pag-mount at posisyon ng port ay sinuri laban sa orihinal bago ipadala.

Mga pasadyang pagtatayo ng agrikultura

Mga specialty harvester, sprayer at loader na nangangailangan ng non-standard na bore, stroke o rod end. Ginawa sa pagguhit na may parehong selyo at paggamot ng baras.

Itugma ang isang Cylinder sa Iyong Tractor Linkage

Ipadala ang numero ng modelo, o ang bore, rod, stroke at mounting distance mula sa iyong lumang silindro. gagawin natin kumpirmahin ang tumutugmang modelo, suriin ang mga sukat ng port at pin, at magbalik ng direktang quote sa pabrika — kadalasan sa loob ng 24 na oras. Available ang custom bore at stroke kapag hiniling.
