Slip Clutch PTO Shaft para sa Disc Mower 1340
  • Slip Clutch PTO Shaft para sa Disc Mower 1340Slip Clutch PTO Shaft para sa Disc Mower 1340
  • Slip Clutch PTO Shaft para sa Disc Mower 1340Slip Clutch PTO Shaft para sa Disc Mower 1340

Slip Clutch PTO Shaft para sa Disc Mower 1340

Wholesale replacement slip clutch PTO shaft para sa Disc Mower 1340 / Hesston 1340 at 1345. Pinapalitan ng 55N double CV assembly ang 80-degree CV joint sa tractor side at 50-degree CV joint sa discbine side. Ang koneksyon ng traktor ay karaniwang 1.375-21; implement connection is 1.50" round clamp; ang construction ay gumagamit ng 1-3/8" 6-spline ends. Ang double-plate friction clutch ay nakatakda sa 2,800 N·m slip torque at muling nakikipag-ugnayan pagkatapos ng overload. Ang mga numero ng bahagi na 14656849, 82-14656849 at 83-14656849 ay nakalista para sa kumpletong pagpupulong, ipatupad ang kalahati at kalahati ng traktor. Kasama sa compatibility ang Hesston 1340/1345, piliin ang CaseIH 8312, Massey Ferguson PTD 12 at New Idea 5512. Ang MOQ, customization at lead time ay sinipi bawat order pagkatapos makumpirma ang numero ng bahagi at laki ng koneksyon.

Wholesale OEM Replacement · Disc Mower Driveline

Wholesale Slip Clutch PTO Shaft para sa Disc Mower 1340 — Mga Detalye, MOQ, Customization at Lead Time para sa Hesston 1340/1345 at Compatible Disc Mowers

Ito ay isang kapalit na slip clutch PTO shaft para sa Disc Mower 1340 at ang Hesston 1340/1345 group. Ang pahina ay binuo sa paligid ng tatlong tseke na nagpapasya kung ang baras ay akma: ang anggulo ng magkasanib na CV sa bawat panig, ang traktor at ipatupad ang mga laki ng koneksyon, at ang slip torque na nagpoprotekta sa discbine gearbox. Mga numero ng bahagi para sa kumpleto assembly, ang implement half at ang tractor half ay nakalista sa ibaba para maitugma mo ang dati nang unit humihingi ng quotation.

Pakyawan panipiBawat order
MOQSinipi bawat order
PagpapasadyaBatay sa pagguhit
Lead timeSinipi bawat order

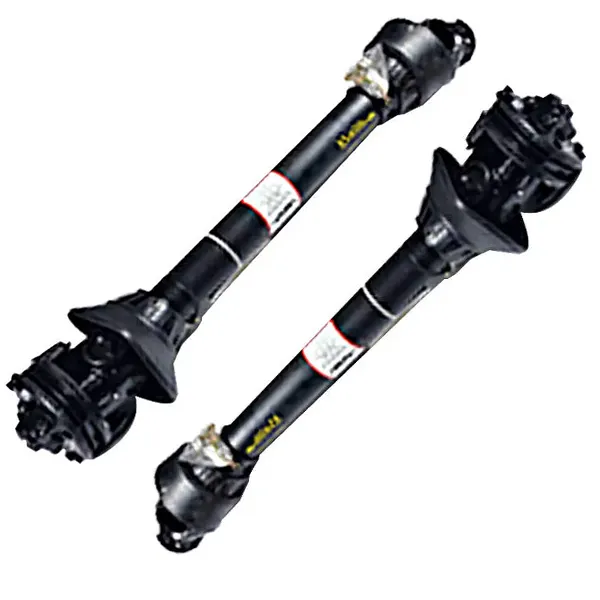

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Kumpletuhin ang 55N double CV assembly na may slip clutch — tractor side 80-degree CV, discbine side 50-degree CV.

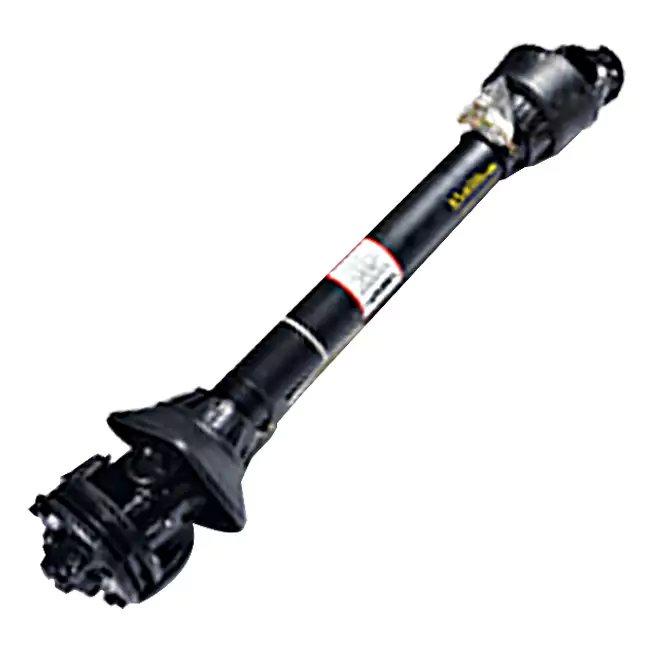

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detalye ng clutch at yoke — double-plate friction clutch at 1-3/8 inch na 6-spline na dulo.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Sanggunian ng magkasanib na anggulo ng CV — 80-degree na bahagi ng traktor at 50-degree na bahagi ng discbine.

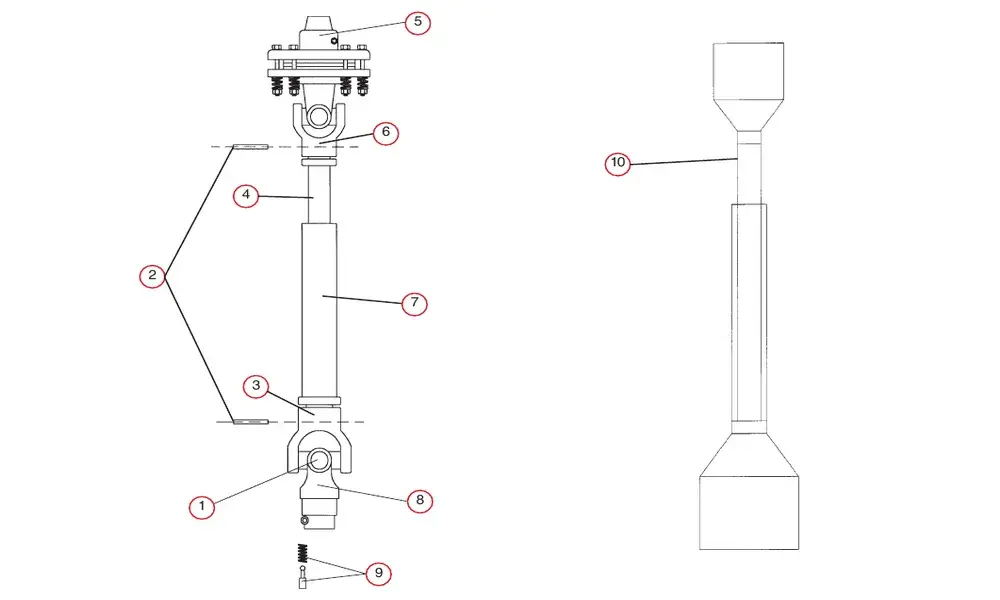

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
View ng mga sumabog na bahagi — cross kit, tube yokes, slip clutch assembly at safety shield.
  • Hesston1340 / 1345
  • KasoIHpiliin ang 8312
  • Massey FergusonPTD 12
  • Bagong Ideya 5512
  • 55Ndobleng CV
  • 2,800 N·mslip torque

Driveline at Clutch

Orihinal na sanggunian ng kagamitan
55N
Anggulo ng CV sa gilid ng traktor
80 degrees
Discbine-side na anggulo ng CV
50 degrees
Input shaft
Karaniwang 1.50" na bilog
Mga dulo ng traktor / implement
1-3/8" 6-spline
Koneksyon ng traktor sa 14656849
1.375-21
Ipatupad ang koneksyon
1.5" RD clamp
Uri ng slip clutch
Double-plate friction
Slip torque
2,800 N·m
Power cut-off sa sobrang karga
Sa loob ng 0.3 segundo
I-reset ang sarili pagkatapos madulas
Sa loob ng 30 segundo

Konstruksyon at Proteksyon

Materyal ng baras
40Cr haluang metal na bakal
Paggamot sa ibabaw
Dacromet anti-rust
Paglaban sa spray ng asin
Lampas sa 1,000 oras
Pag-aayos ng selyo
Three-lip skeleton oil seal + magnetic chip removal ring
Proteksyon sa alikabok
Ganap na nakapaloob na takip ng alikabok
Sanggunian sa kontaminasyon
ISO 4406 18/16 pagkatapos ng 500 h sa buhangin, alikabok at hamog
Sanggunian ng bilis ng talim
1,800–2,200 rpm
Pamamasa
Hydraulic damping + spring preload
Magsuot ng indikasyon
Singsing na tagapagpahiwatig ng visual wear
Sanggunian sa pagkonsumo ng gasolina
12% na pagbawas sa ibinigay na materyal

Talahanayan ng Numero ng Bahagi — Kumpletuhin ang Asembleya at Halves

55N double CV assembly at half-shaft part number
Numero ng Bahagi Traktor Ipatupad Paglalarawan
14656849 1.375-21 1.5" RD clamp 55N 80x50 Dobleng CV
82-14656849 wala 1.5" RD clamp 55N 50 degrees CV kalahati (ipapatupad)
83-14656849 1.375-21 wala 55N 80 degrees CV kalahati (traktor)

Ang kumpletong pagpupulong ay ang numero ng bahagi na iuutos kapag ang parehong mga kalahati ay pinapalitan. Kung lamang ang traktor kalahati o ang kalahati ng pagpapatupad ay pagod, ang kalahating baras na numero ay ang isa upang tumugma. Ang dalawang halves ay nakalista nang hiwalay dahil ang anggulo ng CV ay naiiba sa pagitan ng gilid ng traktor at bahagi ng discbine. Para sa iba pang mga application ng disc mower, tingnan angPTO shaft para sa discbineskategorya.

Mga Bahagi ng Produkto — Mga Reference Number para sa Pagpapalit ng Serbisyo

Serbisyo ng mga bahagi ayon sa reference number at part-number column
Ref. Hindi. Pangalan ng Bahagi 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Babaeng Tube End Yoke 151050 151070 151070
4 Inner Tube 151090 151092 151092
5 Slip Clutch Assembly — — —
6 Male Tube End Yoke 151045 151065 151065
7 Panlabas na Tube 151091 151093 151093
8 Tractor End Yoke 151035 151055 151055
9 Mabilis na Idiskonekta ang Pin 170110 170110 170110
10 Kalasag sa Kaligtasan 124310 124315 124315
10 Safety Shield Eurocardan 124311 124316 124316

Ang talahanayan ng mga bahagi ay para sa pagpapalit ng serbisyo ng mga indibidwal na bahagi. Kapag nag-order ng kumpletong kapalit na baras, gamitin ang numero ng bahagi ng pagpupulong sa nakaraang talahanayan. Ang mas malawakSaklaw ng PTO shaftnaglilista ng iba pang linyang pang-agrikultura mga kategorya.

Clutch Behavior — Ano ang Pinoprotektahan ng 2,800 N·m Setting

Sa panahon ng normal na paggapas

Katayuan ng clutch
Engaged
Nailipat ang metalikang kuwintas
Hanggang 2,800 N·m
Sanggunian ng bilis ng talim
1,800–2,200 rpm
Pamamasa
Hydraulic + spring preload

Ang double-plate friction clutch ay nananatiling nakatutok habang ang disc mower ay normal na nag-cut. Ang haydroliko pamamasa at Ang pagsasaayos ng preload ng tagsibol ay inilaan upang panatilihing matatag ang bilis ng talim kapag nagbabago ang resistensya sa mga slope at basa lupa.

Kapag ang tagagapas ay tumama sa bato o ugat

Katayuan ng clutch
Nadulas
Pagkaputol ng kuryente
Sa loob ng 0.3 segundo
I-reset
Self-reset sa loob ng 30 segundo
Magsuot ng check
Singsing na tagapagpahiwatig ng visual wear

Ang slip clutch ay ang bahagi na kumukuha ng shock sa halip na ang discbine gearbox. Ang self-resetting spring ibinabalik ng system ang transmission pagkatapos mawala ang sagabal, at ang wear indicator ring ay nagbibigay ng visual reference para kapag ang mga clutch plate ay nangangailangan ng pansin.

Ang 2,800 N·m slip torque ay ang figure na nakasaad sa ibinigay na materyal ng produkto. Kumpirmahin ang setting laban sa modelo ng disc mower at ang tractor PTO bago mag-order. Para sa pagtutugma ng driveline ng pagpapatupad, tingnan angPTO shaft para sa New Holland discbinespage bilang cross-reference para sa discbine-side configurations.

Bago Ka Humiling ng Sipi

  1. Kumpirmahin ang modelo ng mower at ang kasalukuyang numero ng bahagi

    Ang Disc Mower 1340, Hesston 1340/1345, piliin ang CaseIH 8312, Massey Ferguson PTD 12 at New Idea 5512 ang mga compatibility reference sa ibinigay na materyal. Ang kasalukuyang numero ng bahagi ng baras ay ang pinakamabilis na paraan upang kumpirmahin ang pagpapalit.

  2. Kumpirmahin ang tractor PTO spline

    Ang kumpletong pagpupulong 14656849 ay nakalista na may 1.375-21 na koneksyon sa traktor. Kung ang traktor ay gumagamit ng ibang PTO stub, kumpirmahin ang kalahati ng traktor nang hiwalay gamit ang 83-14656849 o ang katumbas.

  3. Kumpirmahin ang koneksyon sa pagpapatupad

    Ang gilid ng implement ay nakalista bilang 1.5" RD clamp sa kumpletong assembly at sa implement na kalahati 82-14656849. Kung ang discbine input ay gumagamit ng ibang clamp o yoke, kumpirmahin ang implement kalahati bago mag-order.

  4. Kumpirmahin ang slip torque at kondisyon ng clutch

    Ang clutch ay nakatakda sa 2,800 N·m sa ibinigay na materyal. Kung ang umiiral na clutch ay naayos o ang mower ay nagpapatakbo ng ibang gearbox, kumpirmahin ang slip setting laban sa mower manual bago ang kapalit ay sinipi.

Ang MOQ, pag-customize, at oras ng pag-lead ay sinipi bawat order dahil nakadepende ang mga ito sa kung para sa kumpleto ang order assembly o isang kalahating baras, at kung ang mga laki ng koneksyon ay tumutugma sa karaniwang mga numero ng bahagi. Wala sa page na ito commit sa isang nakapirming MOQ o lead time na hindi gagana para sa ibang configuration. Para sa isang nauugnay na driveline kategorya, tingnan angPTO shaft para sa mga feed mixersaklaw.

Ipadala ang Mower Model at Umiiral na Part Number

Ipadala ang modelo ng disc mower, ang umiiral na numero ng bahagi ng baras at ang tractor PTO spline. Kukumpirmahin namin kung ang kumpletong assembly 14656849, ang implement half 82-14656849 o ang tractor half 83-14656849 ang tama tugma, at mag-isyu ng quotation na may MOQ at lead time para sa configuration na iyon.
