Abutin ang Stacker Telescopic Cylinder

Gumagawa ang Raydafon ng multi-stage telescopic hydraulic cylinders para sa reach stacker booms, na may standard bore diameter na 200 mm hanggang 220 mm, rod diameter na 150 mm hanggang 180 mm, maximum stroke hanggang 8000 mm at maximum working pressure na 30 MPa. Ang disenyo ng nested stage ay gumagawa ng mahabang teleskopiko na stroke mula sa isang compact closed length, at ang pinakamalaking stage ay naghahatid ng pinakamataas na puwersa sa pagsisimula ng lift — tumutugma sa cylinder output sa load curve ng boom. Ibinibigay bilang OEM fitment o bilang kapalit na unit na ginawa sa orihinal na drawing, kabilang ang bilang ng entablado, mounting arrangement at mga port position. Ginawa sa sariling pabrika ng Raydafon sa Ningbo, China, na may mga seal kit at mga ekstrang bahagi na magagamit nang hiwalay. Ipadala ang modelo ng makina, bore at rod diameter, kinakailangang stroke, working pressure at mounting type para sa isang quotation sa loob ng 24 na oras.

Reach Stacker Telescopic Cylinder — Bore 200–220 mm, Stroke hanggang 8000 mm

Isang multi-stage telescopic hydraulic cylinder para sa boom ng container reach stackers. Ang lima o higit pang mga pagpapalawak na yugto ay nagko-convert ng maikling saradong haba sa isang mahabang gumaganang stroke, upang ang spreader ay maaaring iposisyon nang tumpak sa taas at maabot nang walang mas mahaba, mas mabigat na single-stage na silindro. Ginawa ni Raydafon sa Ningbo, China, at ibinibigay bilang OEM fitment o bilang kapalit na unit sa pagguhit.

  • 200–220 mmdiameter ng bore
  • 150–180 mmdiameter ng baras
  • ≤ 8000 mmPinakamataas na stroke
  • 30 MPaPinakamataas na presyon ng pagtatrabaho
  • TeleskopikoMulti-stage boom drive

Reach Stacker Telescopic Cylinder Manufacturer — Bore 200–220 mm, Stroke hanggang 8000 mm

Ang cylinder na ito ay ang linear drive para sa reach stacker boom: ang hydraulic pressure ay unang pumapasok sa pinakamalaking yugto, at ang bawat sunud-sunod na yugto ay umaabot sa pagkakasunud-sunod upang magbigay ng isang mahaba, kinokontrol na stroke mula sa isang compact closed length. Ang telescoping action na iyon ang nagbibigay-daan sa boom na mapataas, mapalawig at mahawakan habang ang spreader ay nakaposisyon sa ibabaw ng isang lalagyan — ang operasyon na nagpapasya kung ilang container ang ililipat ng isang terminal sa bawat shift.

Ginagawa ng Raydafon ang cylinder na ito sa sarili nitong pabrika sa Ningbo, China, para sa parehong OEM at aftermarket na supply. Ang mga standard na diameter ng bore ay 200 mm hanggang 220 mm na may diameter ng rod na 150 mm hanggang 180 mm, maximum na stroke hanggang 8000 mm at isang maximum na working pressure na 30 MPa. Kung ang iyong makina ay gumagamit ng ibang stage combination o mounting arrangement, ipadala ang orihinal na drawing o ang modelo ng makina at tutugmain namin ito. Ang mga nauugnay na hydraulic cylinder mula sa parehong pabrika ay kinabibilangan ng mas malawakteleskopiko hydraulic cylinderssaklaw at angmobile crane hydraulic cylinderspamilya.

Teknikal na Pagtutukoy

  • Pangalan ng produktoAbutin ang stacker telescopic cylinder
  • FunctionLinear teleskopiko na paggalaw ng boom
  • diameter ng bore200 mm – 220 mm
  • diameter ng baras150 mm – 180 mm
  • Pinakamataas na stroke≤ 8000 mm (haba ng teleskopiko na extension)
  • Pinakamataas na presyon30 MPa working pressure
  • AplikasyonAbutin ang stacker
  • Pag-mountPara sa machine drawing — pin, flange o clevis arrangement
  • PagpapasadyaStage count, stroke, bore, rod, mounting at port position

Specification sheet para sa standard reach stacker telescopic cylinder.

item Pagtutukoy
Pangalan ng produkto Abutin ang Stacker Telescopic Cylinder
Mga tampok Napagtatanto ang linear telescopic na paggalaw ng boom
diameter ng bore 200 mm – 220 mm
diameter ng baras 150 mm – 180 mm; maximum na stroke ≤ 8000 mm
Presyon Pinakamataas na 30 MPa
Mga aplikasyon Abutin ang stacker

Mangyaring tandaan sa stroke at presyon:ang 8000 mm figure ay ang telescopic stroke ng cylinder, hindi ang taas ng lift ng makina — ang kabuuang taas ng lifting ay depende sa boom geometry ng iyong partikular na reach stacker. Ang 30 MPa figure ay ang maximum working pressure ng cylinder; kumpirmahin ang na-rate na presyon ng hydraulic system ng iyong makina upang ang silindro ay mapili laban sa presyon na talagang makikita nito sa serbisyo.

Paano Gumagana ang Telescopic Cylinder sa Reach Stacker

Ang isang teleskopiko na silindro ay naiiba sa isang single-stage na silindro sa isang mahalagang paraan: sa halip na isang piston at isang baras, ito ay gumagamit ng isang serye ng mga nested na yugto na umaabot sa pagkakasunud-sunod. Ang pinakamalaking entablado ay may pinakamabisang lugar at samakatuwid ay gumagawa ng pinakamataas na puwersa, kaya ang pinakamabigat na bahagi ng pag-angat - ang pagtanggal ng karga at pagsisimula ng boom pataas - ay hinahawakan ng entablado na may pinakamaraming mekanikal na bentahe. Habang lumalaki ang mga yugto, bumababa ang epektibong lugar at bumababa ang puwersa habang tumataas ang paglalakbay, na tumutugma sa paraan ng pagbabago ng sandali ng pagkarga ng boom habang tumataas ito.

Ang kaayusan na iyon ay malulutas din ang isang problema sa packaging. Ang isang single-stage cylinder na may 8-meter stroke ay mangangailangan ng saradong haba na papalapit sa stroke nito, na hindi kailanman magkasya sa boom. Ang mga nested stage ay nagbibigay ng parehong stroke mula sa isang bahagi ng saradong haba, kaya naman ang mga reach stacker, mobile crane, at tipper trailer ay lahat ay gumagamit ng mga teleskopiko na cylinder kaysa sa mahahabang single-stage.

Dalawang detalye ng disenyo ang nagpapasya sa buhay ng serbisyo sa application na ito. Ang una ay ang sealing: ang bawat stage ay may sarili nitong seal set at guide, at ang stage-to-stage fit ay dapat na humawak ng alignment upang ang mga seal ay hindi mai-load nang patagilid. Ang pangalawa ay ang kundisyon sa ibabaw: ang nakalantad na baras at mga ibabaw ng entablado ay ang tinatakbuhan ng mga seal, kaya ang pagmamarka mula sa grit o isang baluktot na yugto ay direktang humahantong sa pagtagas. Ang tamang pagsasala at regular na inspeksyon ng mga wiper seal ay mahalaga gaya ng mismong silindro kapag ang isang makina ay nagpapatakbo ng mahabang shift sa isang port.

Detalye ng Produkto

Mga larawan ng reach stacker telescopic cylinder na ginagawa namin — stage arrangement, rod surface at ang mounting interface.

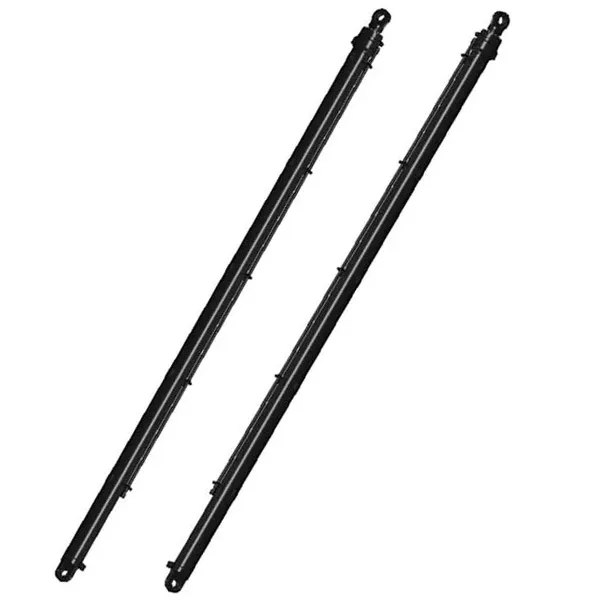

Reach stacker telescopic cylinder showing nested stages and rod surface
Abutin ang stacker telescopic cylinder — mga nested stages, rod surface at mounting interface.

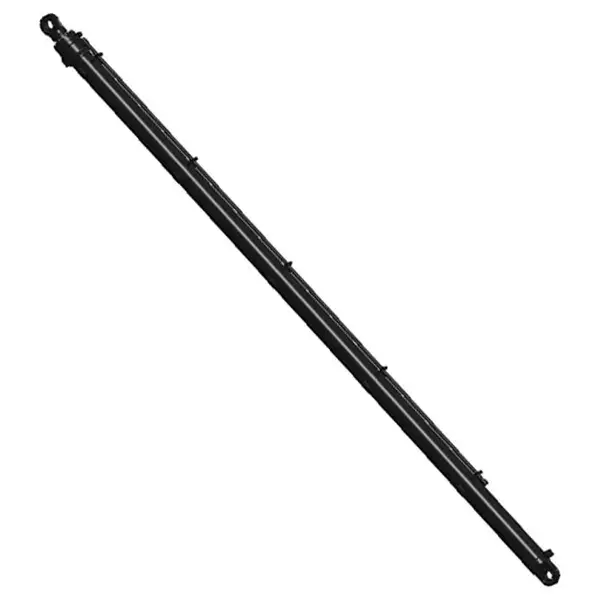

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Multi-stage telescopic hydraulic cylinder para sa reach stacker boom application.
Reach stacker telescopic cylinder before packing and shipment
Ang naka-assemble na silindro ay siniyasat at inihanda para sa kargamento.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detalye ng entablado at pag-aayos ng selyo ng teleskopiko na silindro.

Mga Benepisyo ng Produkto

  • Mahabang abot mula sa maikling saradong habaAng multi-stage construction ay naghahatid ng hanggang 8000 mm ng stroke habang pinapanatili ang binawi na cylinder na compact sa kahabaan ng boom, para mailagay ng makina ang spreader sa taas at malayo nang hindi nagdadala ng mas mahaba, mas mabigat na single-stage cylinder.
  • Pilitin kung saan kailangan ng elevatorAng pinakamalaking yugto ay nagbibigay ng pinakamataas na puwersa sa simula ng pag-angat, kapag ang load moment sa boom ay pinakamalakas, at ang mas maliliit na yugto ay nagbibigay ng paglalakbay. Iyon ay tumutugma sa cylinder output sa aktwal na load curve ng makina.
  • Binuo para sa mabigat na tungkulin ng lalagyanAng silindro ay ginawa mula sa mataas na kalidad na espesyal na bakal at idinisenyo para sa tuluy-tuloy na paggana ng mga operasyon ng port, na may sealing arrangement na tinukoy para sa mahabang shift sa ilalim ng load kaysa sa pasulput-sulpot na paggamit.
  • Direktang supply ng pabrikaAng silindro ay ginawa at binuo sa sariling pabrika ng Raydafon, kaya walang trading margin sa pagitan mo at ng produksyon, at ang mga guhit, seal at ekstrang bahagi ay nananatiling magagamit para sa buhay ng makina.
  • Ginawa sa pagguhit ng iyong makinaAng bore, rod, stroke, stage count, mounting arrangement at port positions ay maaaring gawin sa orihinal na drawing, na mahalaga para sa mga kapalit na unit kung saan ang mounting interface ay dapat tumugma sa isang umiiral na boom.
  • Pinaiikli ang mga ikot ng paglo-load at pagbabawasAng tumpak, paulit-ulit na pagpoposisyon ng spreader ay nagbibigay-daan sa isang lalagyan na maiangat mula sa quay o deck at mailagay sa mas kaunting paggalaw, na pinuputol ang oras na ginugugol ng bawat barko sa puwesto at ang oras ng paghihintay para sa mga sasakyan sa kalsada sa terminal.

Ang buhay ng pagkapagod, buhay ng seal at maximum na puwersa ay nakasalalay sa bore, pressure, duty cycle at kung gaano kahusay na kontrolado ang kontaminasyon sa hydraulic circuit ng makina. Ibigay sa amin ang modelo ng makina, working pressure at kinakailangang stroke, at kukumpirmahin namin ang configuration ng cylinder laban sa load na talagang makikita nito.

Mga aplikasyon

Ang pangunahing aplikasyon ay ang boom ng isang container reach stacker, ngunit ang parehong teleskopiko na uri ng cylinder ay ginagamit saanman ang isang mahabang stroke ay kailangang gawin mula sa isang maikling mounting length sa isang mobile machine.

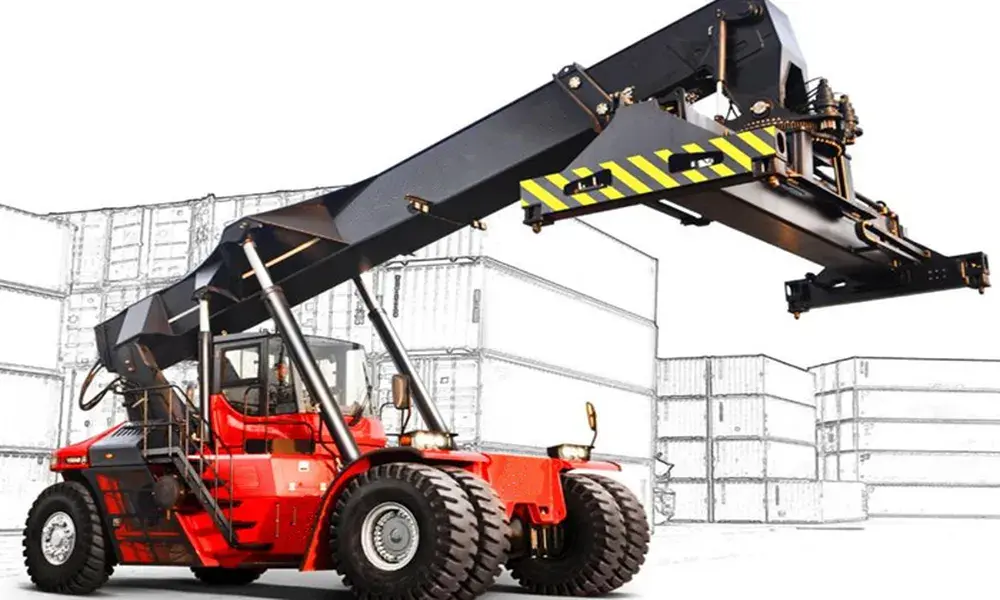

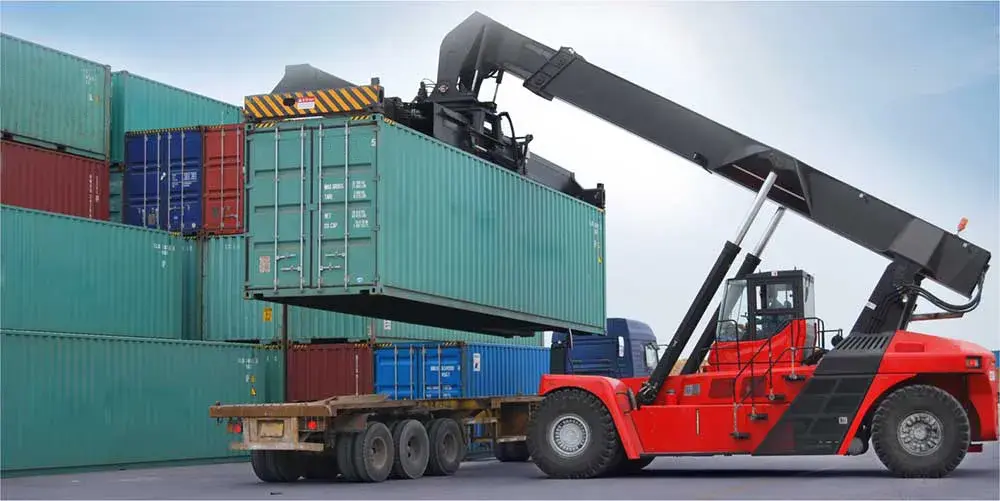

Reach stacker telescopic cylinder installed on a container handling machine boom
Abutin ang stacker telescopic cylinder na nasa serbisyo sa isang container handling machine.

Port at container terminal

Boom lift at extension on reach stackers na naglilipat ng mga container sa pagitan ng quay, bakuran at mga sasakyan sa kalsada sa ilalim ng tuluy-tuloy na shift operation.

Logistics yards at bodega

Ang mga makina na humahawak ng siksik na stacking kung saan ang spreader ay dapat na nakaposisyon nang tumpak sa taas at distansya nang hindi nire-reposition ang chassis.

Transhipment at mga istasyon ng kargamento

High-turnover operations kung saan umuulit ang loading at unloading cycles sa buong araw at direktang tinutukoy ng reliability ng cylinder ang throughput.

Mga mobile crane

Teleskopiko boom extension, kung saan ang parehong yugto ng prinsipyo ay gumagawa ng isang mahabang pag-abot mula sa isang transportable closed length.

Mga kagamitan sa tipper at trailer

Multi-stage lifting cylinders para sa mga tipping body at platform raising, kung saan ang stroke ay mahaba kumpara sa available na mounting space.

Pagpapalit at pagsasaayos

Direktang pagpapalit ng isang pagod o nasira na boom cylinder sa isang kasalukuyang reach stacker, na ginawa laban sa orihinal na drawing o isang sinusukat na sample.

FAQ ng mamimili

  • Anong bore, stroke at pressure ang naaabot nito sa stacker telescopic cylinder cover?Ang mga standard na diameter ng bore ay 200 mm hanggang 220 mm, rod diameters 150 mm hanggang 180 mm, maximum stroke hanggang 8000 mm at maximum working pressure 30 MPa. Ang kabuuang taas ng pag-angat ay nakasalalay sa boom geometry ng iyong makina, hindi sa stroke lamang, kaya kumpirmahin ang pareho kapag tinukoy.
  • OEM ba ang cylinder na ito o isang kapalit?Ginagawa ito ng Raydafon sa sarili nitong pabrika at maaaring ibigay bilang OEM fitment para sa mga gumagawa ng makina o bilang isang kapalit na yunit para sa mga makinang nasa serbisyo na. Para sa pagpapalit, ipadala ang orihinal na guhit, ang modelo ng makina o ang nasusukat na sukat ng nabigong silindro.
  • Paano ko malalaman na ang pag-mount ay tutugma sa aking boom?Ang pag-mount ay ginawa sa pagguhit - pin, flange o clevis arrangement, kasama ang mga posisyon ng port. Ipadala ang drawing o isang litrato ng umiiral na silindro kasama ang mga pangunahing sukat nito at kukumpirmahin namin ang interface bago mag-quote.
  • Anong impormasyon ang kailangan mong i-quote?Machine model, bore at rod diameter, kinakailangang stroke, working pressure, stage count kung ito ay multi-stage na disenyo, mounting type at quantity. Kung mas marami sa mga ito ang natatanggap namin sa pagtatanong, mas mabilis naming makumpirma ang disenyo at presyo.
  • Ano ang nakakaapekto sa buhay ng serbisyo ng isang teleskopiko na silindro?Ang kalinisan ng hydraulic oil, ang kondisyon ng mga wiper seal at ang pagkakahanay ng mga indibidwal na yugto ay ang mga pangunahing kadahilanan. Ang kontaminasyon o isang scored stage surface ay nakakasira sa mga seal at humahantong sa pagtagas, kaya ang pagsasala at regular na inspeksyon ay mahalaga gaya ng mismong detalye ng cylinder.
  • Ano ang lead time at maaari bang maibigay ang mga ekstrang seal?Ang oras ng lead ay depende sa kung ang silindro ay tumutugma sa isang umiiral na guhit o nangangailangan ng isang bagong pagsasaayos, at nakumpirma sa quotation, karaniwan sa loob ng 24 na oras pagkatapos matanggap ang pagtatanong. Ang mga seal kit at mga kapalit na bahagi ay maaaring ibigay nang hiwalay upang ang isang makina ay maibalik sa serbisyo pagkatapos ng pagkabigo ng selyo.

Mga Kaugnay na Produkto at Karagdagang Pagbabasa

Humiling ng Reach Stacker Telescopic Cylinder Quotation

Ipadala ang modelo ng makina, bore at rod diameter, kinakailangang stroke, working pressure, mounting type at quantity — o ang orihinal na drawing. Kinukumpirma namin ang configuration laban sa iyong boom at tumugon sa presyo at lead time sa loob ng 24 na oras.

Magpadala ng Inquiry Ngayon

* Ang 8000 mm figure ay cylinder stroke, hindi machine lift height. Pakikumpirma ang rated working pressure ng iyong hydraulic system at ang mounting dimensions bago mag-order.
