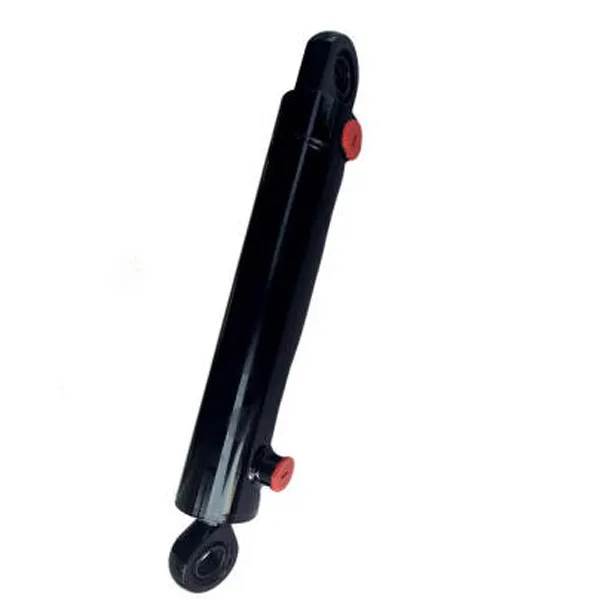

EP-22/5142046 pagpipiloto hydraulic cylinder

Ang EP-22/5142046 Ang pagpipiloto ng hydraulic cylinder ay isang dobleng kumikilos na hydraulic cylinder na dinisenyo at ginawa ng Raydafon Company. Malawakang ginagamit ito sa mga sistema ng pagpipiloto ng maliit at katamtamang laki ng mga sasakyan sa engineering, makinarya ng agrikultura, makinarya ng hardin at iba pang kagamitan. Ang haydroliko na silindro ay may isang compact na istraktura, nababaluktot na paraan ng pag -install, at maginhawang pagpapanatili. Ito ay angkop para sa matatag na kontrol ng pagpipiloto sa ilalim ng iba't ibang mga kumplikadong kondisyon sa pagtatrabaho.

Pagtukoy

Diameter ng silindro	Diameter ng Rod	Stroke	Distansya ng pag -install
50mm	22mm	199mm	358mm

Uri ng pagpipiloto hydraulic cylinder

Mayroong iba't ibang mga uri ng pagpipiloto hydraulic cylinders doon, bawat isa ay ginawa upang magkasya sa mga tiyak na pag -setup ng makinarya.

Kunin ang single-rod hydraulic steering cylinder, halimbawa. Marami kang makikita sa mga kagamitan sa bukid at mga pang -industriya na makina. Ito ay medyo prangka sa kung paano ito itinayo, at ito ay isang matatag na trabaho ng paglipat sa isang tuwid na linya - kung ano ang pangunahing pangangailangan ng pagpipiloto.

Pagkatapos ay mayroong double rod hydraulic steering cylinder. Ang isang ito ay may isang baras na nakadikit sa parehong mga dulo ng piston. Nangangahulugan ito na ang puwersa at paggalaw ay balanse sa parehong direksyon, na madaling gamitin para sa kagamitan na kailangang manatiling nakasentro o gumana nang simetriko.

Kung nakikipag -usap ka sa mga bangka, mayroong hydraulic steering cylinder para sa mga bangka. Ang mga ito ay binuo upang hawakan ang lahat ng kahalumigmigan at kalawang na may mga kapaligiran sa dagat, kung ang bangka ay may isang inboard o outboard engine. Ang dobleng natapos na hydraulic steering cylinder ay medyo pangkaraniwan din dito, dahil nagbibigay ito ng matatag, mahuhulaan na pagpipiloto - isang bagay na talagang kailangan mo sa tubig.

Ang pagpili ng tamang uri ay karaniwang bumababa sa mga bagay tulad ng kung magkano ang presyon nito, kung magkano ang puwang upang mai -install ito, kinakailangan ang haba ng stroke, at kung paano inilatag ang buong sistema. Kunin ang tama, at magkakaroon ka ng pare -pareho na pagganap ng pagpipiloto, na tumutulong na mapanatiling ligtas ang mga bagay.

Kung nais mong bumili o pumili ng mga bahaging ito, ang pakikipagtulungan sa mga supplier na alam ang kanilang paraan sa paligid ng haydroliko na mga cylinder ng pagpipiloto ay maaaring matiyak na kung ano ang makakakuha ka ng akma sa iyong makinarya o bangka nang maayos.

Application ng pagpipiloto hydraulic cylinder

Ang pagpipiloto hydraulic cylinders ay lumilitaw sa lahat ng uri ng mga sasakyan at gear kung saan kailangan mong kontrolin ang direksyon nang maaasahan. Kumuha ng mga kagamitan sa bukid, halimbawa - ang mga traktor ay umaasa sa haydroliko na manibela para sa traktor na gawing mas madali, kahit na ang ground's ay mabagsak o malambot. Ginagawa nitong mas simple sa mapaglalangan kapag nag -aararo, nagtatanim, o gumagalaw sa pagitan ng mga patlang.

Sa labas ng tubig, makakahanap ka ng mga cylinders ng hydraulic steering ng bangka at marine hydraulic steering cylinders sa mga bagay tulad ng mga bangka sa pangingisda at mga libangan sa paglilibang. Ang mga bahaging ito ay kumukuha ng paggalaw mula sa helmet at i -on ito sa linear na paggalaw na kinakailangan upang patnubayan ang mga inboard o outboard engine. Ang outboard hydraulic steering cylinder ay isang mahusay na akma para sa maliit hanggang daluyan na mga bangka, kung saan ang puwang ay masikip at mabilis na mga bagay na manibela.

Hindi lamang ito mga bukid at bangka, bagaman. Ang mga cylinders na ito ay nasanay din sa gear ng konstruksyon, forklift, mga makina ng kagubatan, at mga loader. Sa mga makina na ito, makakatulong din sila sa front-axle steering o tumulong kapag ang sasakyan ay may magkasanib na frame at kailangang ipahayag.

Ang bawat trabaho ay humihiling ng iba't ibang mga bagay - tulad ng kung gaano kalayo ang kinakailangang ilipat ng silindro, kung magkano ang presyon na mahawakan nito, at kung gaano kahusay ang pagbubuklod nito. Ang pagpili ng tamang hydraulic cylinder para sa pagpipiloto lahat ay nakasalalay sa disenyo ng kagamitan at kung saan gagamitin ito.

Mga rekomendasyon sa pag -install at pagpapanatili

1. Paghahanda para sa pag -install

Una, siguraduhin na malinis ang buong hydraulic system. Punasan ang mga tubo, tangke ng langis, at lahat ng mga koneksyon - walang mga metal bits, alikabok, o pinapayagan ng tubig. Magandang ideya na mag-pop ng isang high-efficiency filter din sa system; Sa ganoong paraan, hindi guguluhin ni Gunk ang mga seal.

Suriin ang susunod na mga port. Ang mga thread ay dapat na makinis, at ang mga sealing grooves ay kailangang maging malinaw sa baril. Slap sa isang maliit na haydroliko na tiyak na sealing grasa-sapat na lamang upang gawin ang trabaho.

Gayundin, isipin kung saan ito pupunta. Kung magiging sobrang init o nagyeyelo, i-double-check na maaaring hawakan ito ng materyal ng selyo. Kung hindi, magtanong tungkol sa pagkuha ng isang pasadyang isa.

2. Paano ito i -install

Kung ito ay isang uri ng double-earring, siguraduhin na ang mga mounting hole ay magkasya sa snug. Walang pag -ilog o pag -loosening na pinapayagan kapag nasa loob ito.

Kapag masikip ang mga bolts, dumikit sa inirekumendang metalikang kuwintas. Masyadong masikip, at maaari mong masira ang isang bagay; Masyadong maluwag, at mag -wiggle ito nang libre.

At linya ito ng tama. Ang hydraulic cylinder ay dapat lumipat sa parehong direksyon tulad ng bahagi nito. Walang puwersa sa patagilid - na masusuot ito nang mabilis.

3. Gamit at pinapanatili itong pinananatili

Regular na baguhin ang hydraulic oil. Unang oras, pagkatapos ng 100 oras na paggamit. Pagkatapos nito, tuwing 6 na buwan o 500-800 na oras-na mauna. Dumikit sa inirekumendang lagkit at isang disenteng tatak.

Suriin ito ngayon at pagkatapos. Maghanap ng mga gasgas o pagtagas ng langis sa piston rod. Ang katawan ng silindro mismo - anumang kalawang o pagtagas? At siguraduhin na ang mga seal sa mga kasukasuan ay nasa isang piraso pa rin.

4. Pag -aayos o pagpapalit ng mga bahagi

Kung nakakita ka ng pagtagas ng langis o hindi ito gumagana nang tama, marahil ay napapagod ang mga seal. Lumabas - pinakawalan na gamitin ang mga orihinal na bahagi kung magagawa mo.

Kapag kinuha ito o ibabalik ito nang magkasama, hayaang maubos muna ang pressure pressure. Huwag mag -pry sa mga seal na may anumang mahirap - ikaw ay mapunit. At kapag nag -install ng mga bago, magdagdag ng isang maliit na lube upang hindi mapinsala.

Tungkol kay Raydafon

Ang tagagawa ni Raydafon ay tungkol sa praktikal na engineering. Nakabase kami sa lalawigan ng Zhejiang, at itinayo namin ang aming negosyo sa pamamagitan ng paggawa ng mga haydroliko na mga cylinders - karamihan sa mga traktor at pang -industriya na gear. Sa paglipas ng panahon, pinarangalan namin ang pagpipiloto ng mga hydraulic cylinders at mga kaugnay na bahagi, lumalagong hakbang -hakbang sa isang dalubhasang tagagawa.

Nagsimula ang lahat sa paggawa ng mga bahagi para sa mga nag -aani at mga makina ng konstruksyon. Ngunit habang lumipat ang merkado ng kagamitan sa agrikultura, lumipat din kami. Dahan -dahan kaming nakatuon sa traktor hydraulic cylinders, na binibigyang pansin kung gaano kahusay ang kanilang akma, kung paano sila gumagana, at kung gaano katagal sila magtatagal. Makikita mo ang pokus na iyon sa aming mga produkto, kung paano namin ito ginagawa, at ang pangmatagalang relasyon na itinayo namin sa mga customer.

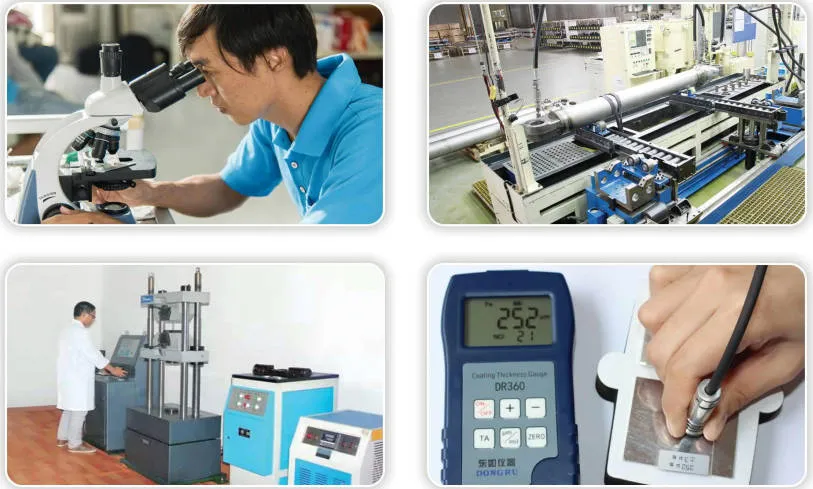

Ang aming pabrika ay may isang buong hanay ng mga linya ng produksyon - mula sa CNC machining hanggang sa pagsasama -sama ng mga bahagi at pag -spray ng patong. Ang pagpapanatili ng lahat ng in-house ay nangangahulugang maaari nating panatilihin ang bawat hakbang ng pagmamanupaktura na konektado at mahusay. Sa likod ng mga eksena, mayroong isang koponan ng mga inhinyero, manggagawa sa paggawa, at mga tagapangasiwa na matagal na. Tiyakin na ang kalidad ay mananatiling matatag at ang mga order ay maihatid sa oras.

Hindi kami pagkatapos ng mabilis na paglaki o malaking pagmamalaki. Ang mahalaga sa amin ay ang paggawa ng mga solidong bahagi na gumagana para sa mga tunay na pangangailangan sa mundo. Kung naghahanap ka ng mga kapalit na cylinder ng OEM hydraulic, kailangan ng isang pasadyang manibela para sa makinarya ng agrikultura, o nais ng isang pangmatagalang kasosyo, naglalayong magbigay kami ng mga maaasahang produkto at tumutugon na serbisyo. Iyon lang - hindi higit pa, hindi bababa.
