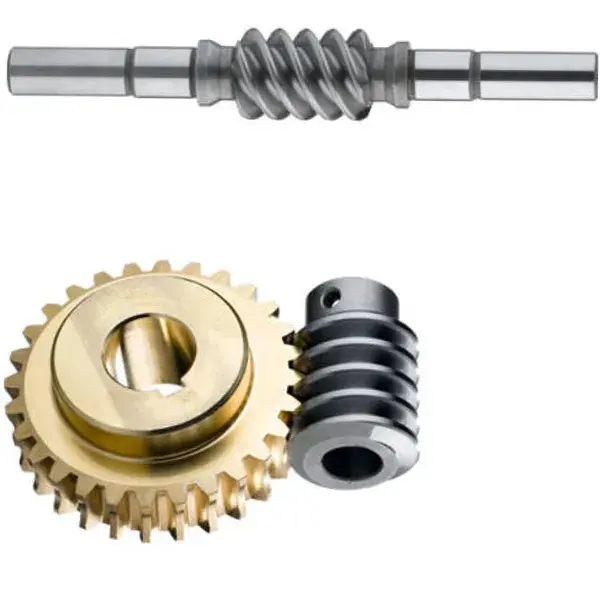

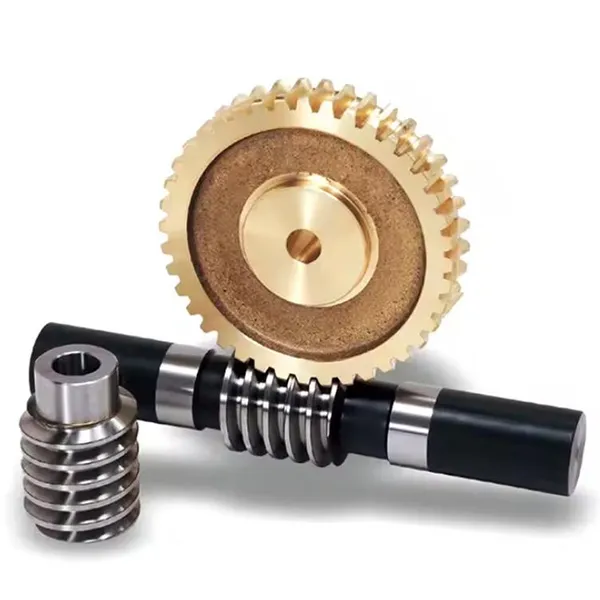

Duplex worm gear

Pagtukoy ng produkto

Ang isang duplex o dual lead worm gear ay nagtatampok ng isang bulate na may mga flanks na idinisenyo na may bahagyang magkakaibang mga module at diameter quotients, na lumilikha ng natatanging mga anggulo ng tingga sa bawat profile ng ngipin. Nagreresulta ito sa unti -unting pagdaragdag ng kapal ng ngipin kasama ang haba at makitid na mga gaps ng thread, na nagpapahintulot sa tumpak na kontrol sa backlash.

Sa gulong ng bulate, ang magkakaibang mga module ay gumagawa ng mga natatanging coefficient ng pagbabago ng addendum at mga rolling circle diameters sa bawat flank, na bumubuo ng natatanging mga profile sa harap at likuran. Gayunpaman, ang kapal ng ngipin at gaps ay nananatiling pare -pareho sa paligid ng gulong ng gulong.

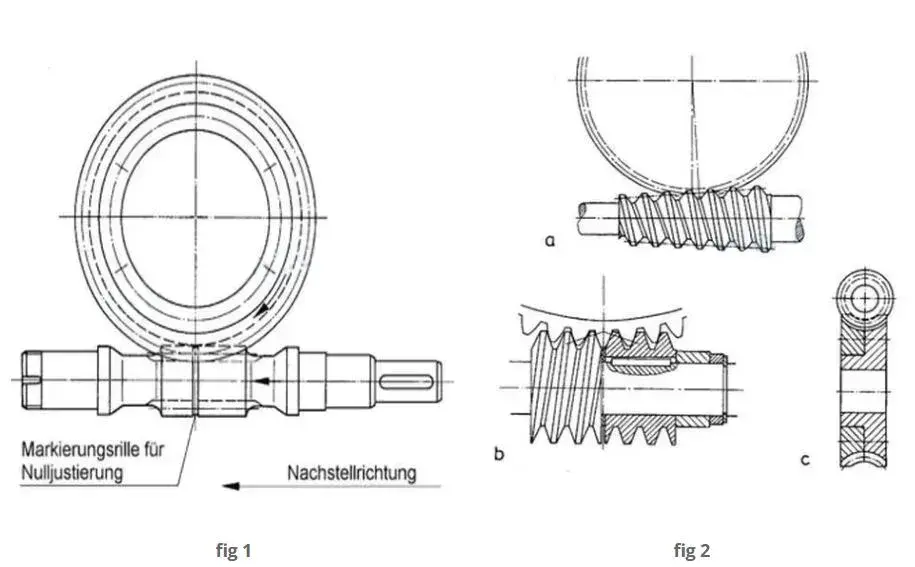

Ang backlash ay nababagay sa pamamagitan ng axially paglilipat ng bulate upang ihanay ang naaangkop na kapal ng ngipin na may gulong, nakamit ang nais na antas ng backlash (tingnan ang Fig. 1). Ang pamamaraang ito ay nagbibigay -daan sa madali, tumpak na pag -tune ng backlash sa panahon ng pag -install at patuloy na pagsasaayos para sa mga pagod na gears nang hindi nakakaapekto sa pakikipag -ugnay sa ngipin o pag -meshing.

Ang mga alternatibong pamamaraan ng pagsasaayos ng backlash ay kinabibilangan ng: pagbabago ng distansya ng sentro gamit ang isang eccentric hub para sa worm shaft at gulong; axially gumagalaw ng isang tapered worm (Fig. 2A); paghahati ng bulate sa dalawang bahagi na maaaring paikutin o ilipat na kamag -anak sa bawat isa (OTT system, Fig. 2B); o paghati sa gulong sa dalawang nababagay na mga disc (Larawan 2C).

Tandaan ng Pag -iingat sa Assembly

Ang aming Raydafon duplex worm gear ay may iba't ibang moduli ng ngipin sa kaliwa at kanang panig, kaya ang mga gears ng bulate ay dapat na tumpak na nakahanay sa pag -install. Narito ang ilang mga pangunahing hakbang na dapat tandaan:

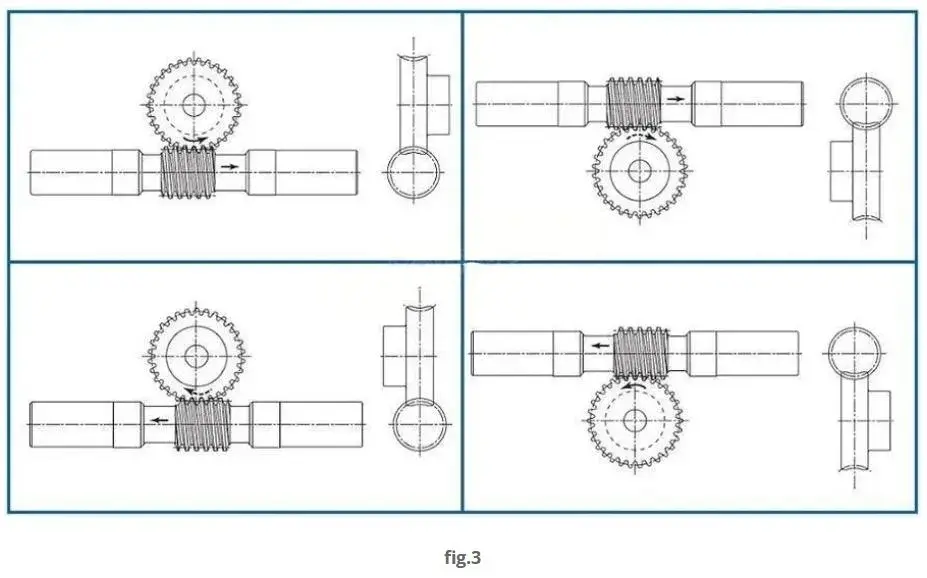

Bago i -install, suriin ang marka ng direksyon ng pagpupulong. Ang bawat dobleng gear gear at gear ng bulate ay may isang arrow dito, na kung saan ay ang pag -install na "Compass". Kapag nag -install, mula sa harap, dapat mong tiyakin na ang mga arrow ng worm gear at worm gear point sa parehong direksyon (tingnan ang Larawan 3). Kung ang direksyon ng arrow ay baligtad o hindi sinasadya, ang distansya ng sentro ng gear ng bulate ay magiging napakalaki at hindi ito magkasya. Kahit na halos mai -install ito, ang mga meshing ng gear ay magkakaroon ng mga problema, at hindi ito magtatagal para sa mga ngipin na kumatok o mag -jam, na maaantala ang mga bagay!

Pag -verify ng posisyon ng sanggunian

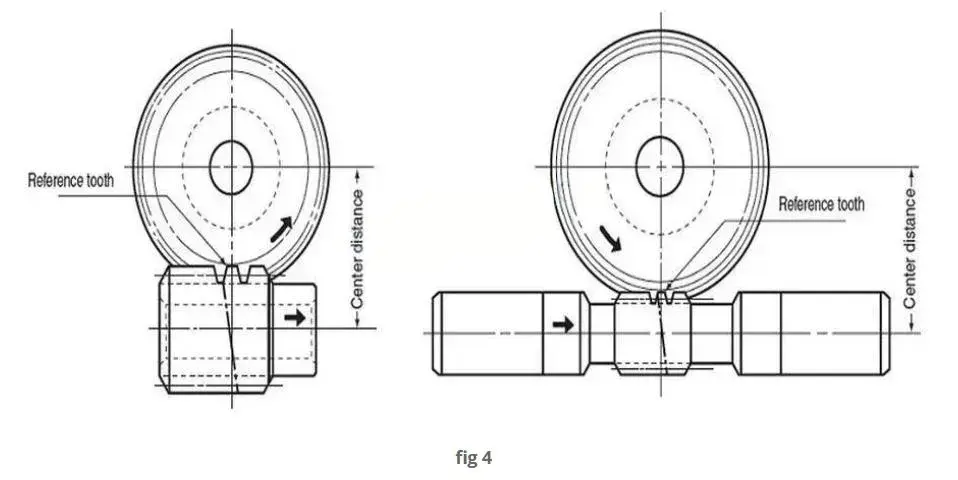

Ang isang V-groove (60 °, 0.3 mm ang lalim) sa tip periphery ng duplex worm ng ngipin ay minarkahan ang sanggunian na ngipin. Nakakamit ang set ng gear malapit sa zero backlash (± 0.045) kapag ang sanggunian na ito ay nakahanay sa sentro ng pag-ikot ng worm wheel sa tinukoy na distansya ng sentro na "A" (tingnan ang Fig. 4).
