Boom Aerial Work Vehicle Upper Arm Hydraulic Cylinder
  • Boom Aerial Work Vehicle Upper Arm Hydraulic CylinderBoom Aerial Work Vehicle Upper Arm Hydraulic Cylinder
  • Boom Aerial Work Vehicle Upper Arm Hydraulic CylinderBoom Aerial Work Vehicle Upper Arm Hydraulic Cylinder

Boom Aerial Work Vehicle Upper Arm Hydraulic Cylinder

Ang Raydafon ay isang manufacturer ng OEM na nakabase sa China at supplier ng mga boom aerial work vehicle upper arm hydraulic cylinders. Ang upper arm cylinder na ito ay nagtataas at nagpoposisyon sa boom platform sa mga aerial work vehicle na ginagamit para sa pagkukumpuni ng kuryente, pagtatayo ng munisipyo at pag-install ng billboard. Ang karaniwang modelong GTHZ210C-620500-000 ay gumagamit ng Φ110 mm bore, Φ75 mm rod, 815 mm stroke, 1433 mm installation distance, 23 MPa working pressure, 2-Φ9 port at 100 kg weight. Ang isang patentadong disenyo ng dual-piston ay umaabot ng hanggang 2000 kN thrust, na may error sa pagpoposisyon na kinokontrol sa loob ng ±3 cm. Ang katawan ng silindro ay gawa sa espesyal na haluang metal na bakal, napeke at pinainit ng anim na beses, na may katigasan na 40% na mas mataas kaysa sa ordinaryong bakal. Ginagamit ang quadruple composite sealing system para sa ulan, alikabok at salt-spray na kapaligiran, na may 3-taong tuluy-tuloy na operasyon na na-verify sa mga kondisyon sa baybayin. Binabawasan ng modular na disenyo ang volume ng 25% at bigat ng 18% kumpara sa mga maihahambing na produkto, at binabawasan ng mabilisang pag-install na interface ang oras ng pag-install nang kalahati. Ang pasadyang bore, stroke, distansya ng pag-install, posisyon ng port at pribadong label ay suportado. Ang target na pagpepresyo ay karaniwang mapagkumpitensya laban sa mga na-import na alternatibo, depende sa modelo at dami. Magpadala ng drawing number, kinakailangang dami at destination port para sa mabilis na quotation.
China OEM Aerial Work Vehicle Cylinder Manufacturer

Boom Aerial Work Vehicle Upper Arm Hydraulic Cylinder para sa mga Aerial Platform at Power Repair Truck

Ang Raydafon ay isang factory-direct na manufacturer na nakabase sa China at supplier ng boom aerial work vehicle upper arm hydraulic cylinders. Ang upper arm cylinder na ito ang nagtutulak sa boom platform sa mga aerial work vehicle na ginagamit para sa pagkukumpuni ng kuryente, konstruksyon ng munisipyo, pag-install ng billboard at pagpapanatili sa mataas na altitude. Ang karaniwang modelong GTHZ210C-620500-000 ay naghahatid ng hanggang 2000 kN thrust na may patentadong dual-piston na disenyo, 23 MPa working pressure, Φ110 mm bore, Φ75 mm rod at 815 mm stroke. Ang espesyal na katawan ng haluang metal ay napeke at ginagamot sa init ng anim na beses para sa tigas na 40% na mas mataas kaysa sa ordinaryong bakal, at ang isang quadruple composite sealing system ay humahawak sa ulan, alikabok, hangin at pag-spray ng asin sa baybayin. Binabawasan ng modular na disenyo ang volume ng 25% at bigat ng 18% kumpara sa mga maihahambing na produkto. Ang pasadyang bore, stroke, distansya ng pag-install, posisyon ng port at pribadong label ay suportado. Ipadala ang iyong numero sa pagguhit, kinakailangang dami at destinasyong port upang humiling ng isang quotation.

2000 kNMax thrust
23 MPaPresyon sa paggawa
Φ110×Φ75Bore × baras
815 mmStroke

Bakit Pinipili ng Mga Sasakyang Pang-eroplano ang Upper Arm Hydraulic Cylinder na ito

Ang mga sasakyan sa aerial work ay nagdadala ng mga manggagawa sa matataas na posisyon para sa pagkukumpuni ng kuryente, pagpapalit ng ilaw sa kalye, pag-install ng billboard at pagpapanatili ng gusali. Ang upper arm cylinder ay ang pangunahing hydraulic component na nagtataas at humahawak sa platform. Kung nawalan ito ng tulak, naanod sa ilalim ng karga, o tumagas ang langis, ang buong sasakyan ay magiging hindi maaasahan sa mataas na lugar na trabaho.

Binubuo ng Raydafon ang boom aerial work vehicle na ito sa upper arm hydraulic cylinder para sa mga kundisyong ito. Ang isang patented na dual-piston na disenyo ay umaabot ng hanggang 2000 kN thrust at maaaring patuloy na iangat ang work platform sa 50 m, na may error sa pagpoposisyon na kinokontrol sa loob ng ±3 cm. Ang katawan ng silindro ay gumagamit ng espesyal na haluang metal na bakal, napeke at pinainit ng anim na beses, na umaabot sa tigas na 40% na mas mataas kaysa sa ordinaryong bakal. Ang isang quadruple composite sealing structure ay lumalaban sa malakas na ulan, alikabok, malakas na hangin at spray ng asin sa baybayin, at na-verify sa patuloy na paggamit sa baybayin sa loob ng 3 taon nang walang pagtagas.

Para sa mga mamimiling naghahambing ng mga supplier, nag-aalok ang Raydafon ng direktang pagpepresyo sa pabrika, produksyon ng OEM at matatag na kalidad ng batch. Kung kukuha ka rin ng mga lower arm cylinder o kaugnay na aerial work vehicle hydraulic component, suriin ang buoMga Hydraulic Cylinder ng Aerial Work Vehiclekategorya at angBoom Aerial Work Vehicle Lower Arm Hydraulic Cylinderpahina.

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Upper arm hydraulic cylinder para sa boom aerial work vehicle at aerial platform

Karaniwang Modelo at Teknikal na Dimensyon

Ang karaniwang upper arm cylinder sa ibaba ay sumasaklaw sa karaniwang aerial work vehicle at aerial platform application. Kung gumagamit ang iyong kagamitan ng ibang mounting pattern, ipadala ang OEM drawing number o isang pisikal na sample para sa reverse engineering at custom na produksyon.

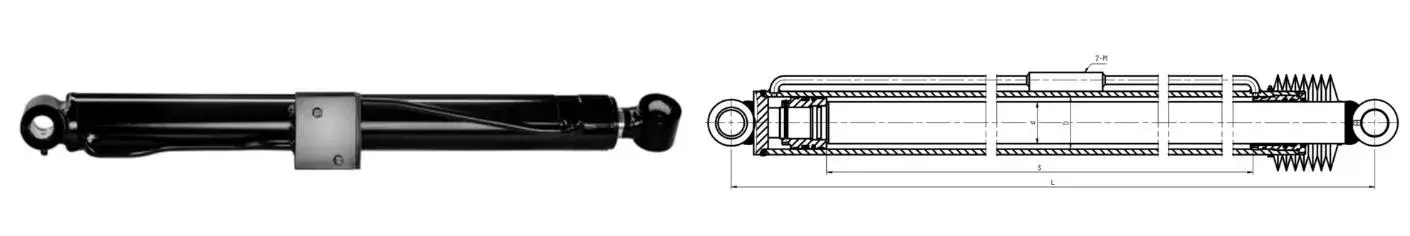

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Dimensional na reference para sa karaniwang upper arm cylinder model GTHZ210C-620500-000
Pangalan ng Silindro Numero ng Pagguhit Diameter ng Bore D Diameter ng baras d Stroke S Distansya ng Pag-install L Presyon sa Paggawa Interface M Timbang
Silindro sa itaas na braso GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Kailangan ng ibang bore, stroke, distansya ng pag-install o posisyon ng port? Makakagawa ang Raydafon ng custom na upper arm hydraulic cylinder laban sa iyong drawing. Para sa mga kaugnay na mobile equipment cylinders, tingnan angMga Mobile Crane Hydraulic Cylinderkategorya.

Mga Pangunahing Katangian ng Pagganap

01

Super power para sa high-altitude lifting

Ang patented na dual-piston na disenyo ay umaabot ng hanggang 2000 kN thrust. Itinataas ang platform sa 50 m na may error sa pagpoposisyon na kinokontrol sa loob ng ±3 cm, na sumusuporta sa tumpak na high-altitude na mga wiring at pagpapanatili.

02

Pinatigas para sa malupit na kapaligiran

Espesyal na haluang metal na bakal na katawan, napeke at pinainit ng anim na beses, ang tigas ay 40% na mas mataas kaysa sa ordinaryong bakal. Ang quadruple composite sealing ay humahawak ng malakas na ulan, alikabok, malakas na hangin at spray ng asin sa baybayin.

03

pagiging maaasahan na na-verify sa field

Tuloy-tuloy na 3-taong operasyon sa coastal salt spray environment nang walang leakage. Sa panahon ng bagyo, ginamit ng isang munisipal na kumpanya ang silindro na ito sa buong operasyon at napanatili ang stable na operasyon.

04

Magaan at nababaluktot

Nabawasan ang volume ng 25% at nabawasan ang timbang ng 18% kumpara sa mga maihahambing na produkto. Angkop sa iba't ibang uri ng sasakyan sa aerial work at binabawasan ang pagkarga sa boom structure.

05

Mabilis na interface ng pag-install

Ang mabilisang pag-install na disenyo ng interface ay binabawasan ng kalahati ang oras ng pag-install. Maaaring kumpletuhin ng mga ordinaryong technician ang pagpapalit sa loob ng halos kalahating oras kasunod ng mga tagubilin.

06

Pag-customize ng OEM

Custom na bore, rod, stroke, distansya ng pag-install, posisyon ng oil port, pribadong label na packaging at bulk order production para sa iba't ibang uri ng aerial work vehicle.

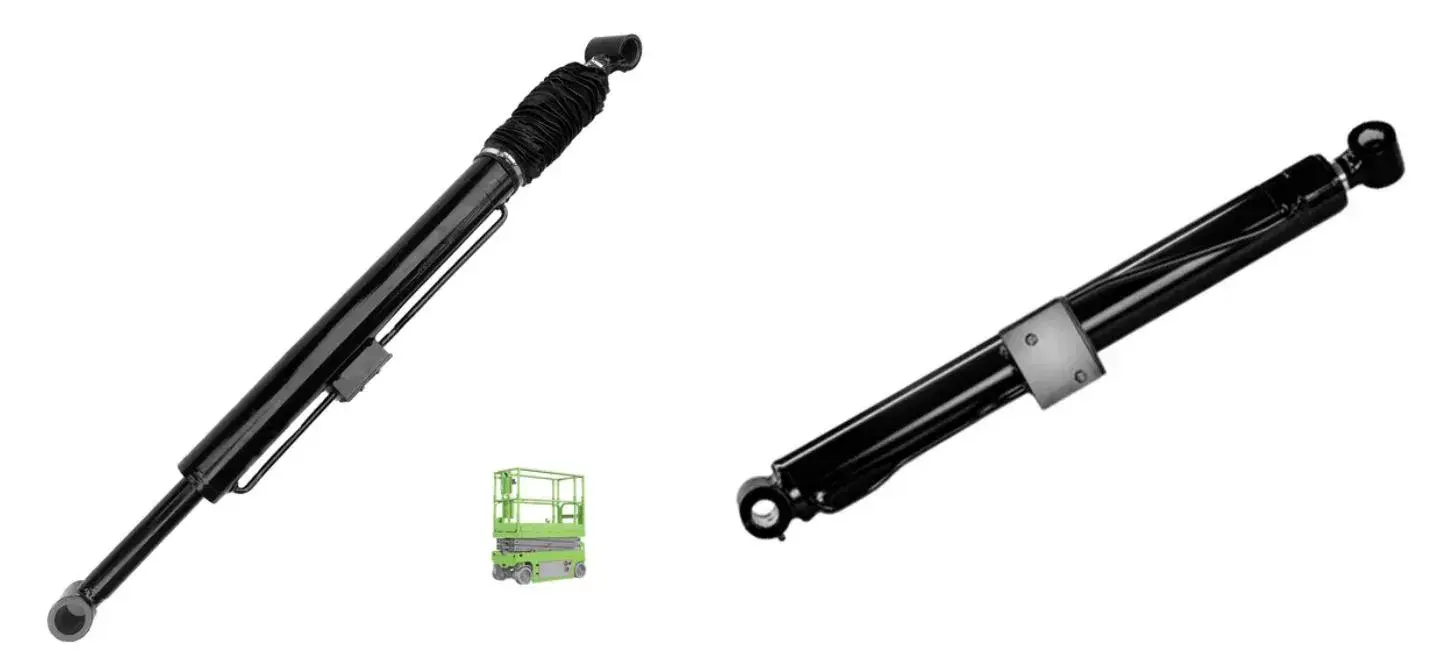

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Upper arm cylinder sealing at modular na istraktura

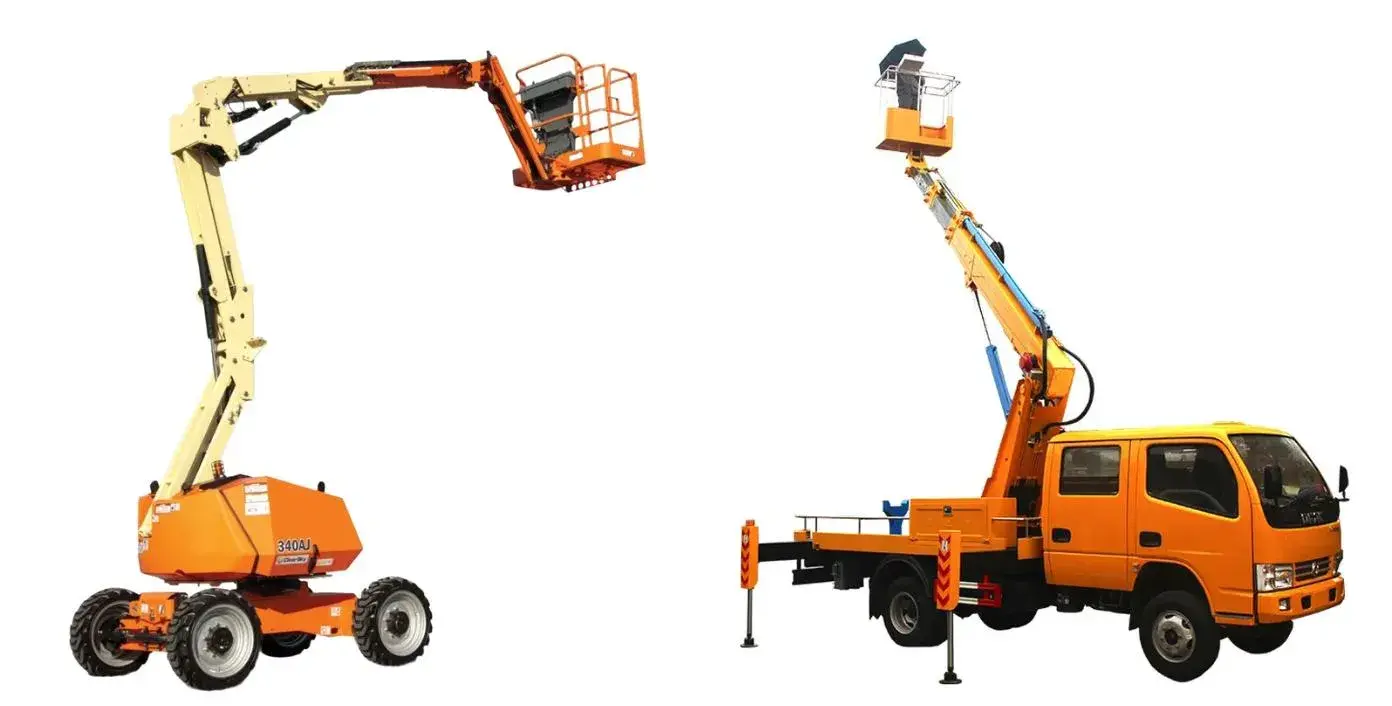

Mga Aplikasyon sa Pag-aayos ng Koryente, Konstruksyon ng Munisipal at Paggawa sa Mataas na Altitude

Sistema ng kapangyarihan Pagpapanatili ng mataas na boltahe na tore at substation

Ang cylinder ay naglalabas ng 1800 kN thrust upang iangat ang work platform sa 30 m, na may error sa pagpoposisyon sa loob ng ±2 cm. Kahit na sa antas 5 na mga kundisyon ng unos, inaayos ng built-in na stabilization system ang thrust sa real time upang mapanatiling stable ang platform para sa koneksyon ng linya at pagpapalit ng kagamitan.

Municipal Pag-install ng ilaw sa kalye at billboard

Ang modular na disenyo ay umaangkop sa iba't ibang uri ng sasakyan sa trabaho, at ang posisyon ng oil port ay maaaring madaling iakma. Sa isang proyekto sa muling pagtatayo ng kalsada, natapos ng isang solong trabahong sasakyan ang pagpapalit ng 20 ilaw sa kalye sa isang araw, na may 40% na nadagdag na kahusayan kaysa sa mga nakaraang pamamaraan.

Gusali Pagpapanatili ng harapan at mataas na gusali

Ang matatag na tulak at tumpak na pagpoposisyon ay sumusuporta sa paglilinis ng bintana, pag-aayos ng facade at pag-install ng sign sa taas. Ang quadruple sealing ay lumalaban sa ulan, alikabok at hangin sa panahon ng trabaho sa labas.

OEM at aftermarket Aerial work vehicle OEM at repair market

Ang mga tagabuo ng aerial platform, repair workshop at aftermarket na mga supplier ay maaaring mag-order ng mga karaniwang modelo o custom na upper arm cylinder na may pribadong label na packaging. Kung pinangangasiwaan mo rin ang mga forklift hydraulic system, tingnan angForklift Hydraulic Cylindersaklaw.

Katibayan ng Kalidad, Pagsubok at Suporta sa Pag-export

Mga rekord ng materyal at init na paggamot

Espesyal na haluang metal bakal katawan, anim na beses forging at init paggamot, tigas 40% mas mataas kaysa sa ordinaryong bakal. Ang mga rekord ng materyal ay maaaring ibigay sa maramihang pagpapadala.

Pagsubok sa presyon at tulak

Ang bawat silindro ay sinusuri kung may butas na tumutulo, stroke smoothness at port fitting bago i-pack. Na-verify ang thrust performance laban sa rated pressure.

Dimensional na inspeksyon

Ang bore, rod, stroke, distansya ng pag-install at mga sukat ng port ay naitala laban sa iniutos na drawing o sample ng customer.

I-export ang packing

Ang mga silindro ay puno ng anti-rust oil at protective end caps. Maaaring i-palletize at i-strapped ang maramihang mga order para sa sea freight, air freight o express delivery.

Custom na Proseso ng Pag-order ng OEM

Hakbang 01 Magpadala ng mga detalye ng aplikasyon

Magbigay ng uri ng kagamitan, numero ng pagguhit, bore, rod, stroke, distansya ng pag-install, laki ng port, dami at destinasyong port.

Hakbang 02 Pagsusuri ng modelo

Sinusuri ng Raydafon kung ang modelong GTHZ210C-620500-000 o isang custom na upper arm cylinder ay akma sa iyong kagamitan.

Hakbang 03 Pag-apruba ng sample at pagguhit

Para sa mga proyekto ng OEM, nire-reverse-engineer ng Raydafon ang sample at kinukumpirma ang mga sukat bago ang maramihang produksyon.

Hakbang 04 Produksyon at panipi

Pagkatapos gumuhit ng pag-apruba, nagbibigay ang Raydafon ng FOB Ningbo quotation, iskedyul ng produksyon at mga detalye ng pag-iimpake.

Mga Madalas Itanong

Ano ang isang boom aerial work vehicle upper arm hydraulic cylinder?

Ang isang boom aerial work vehicle upper arm hydraulic cylinder ay isang hydraulic actuator na nagtutulak sa itaas na boom ng isang aerial work vehicle o aerial platform. Itinataas at ipinoposisyon nito ang platform ng trabaho upang ligtas na maisagawa ng mga manggagawa ang pagkukumpuni ng kuryente, pagtatayo ng munisipyo, pag-install ng billboard at iba pang mga gawain sa mataas na lugar. Ito ay isa sa mga pangunahing hydraulic component ng boom lift system.

Aling karaniwang modelo ang ginagawa ng Raydafon?

Gumagawa ang Raydafon ng standard model GTHZ210C-620500-000 na may Φ110 mm bore, Φ75 mm rod, 815 mm stroke, 1433 mm installation distance, 23 MPa working pressure, 2-Φ9 port at 100 kg weight. Available ang custom na bore, rod, stroke, distansya ng pag-install at posisyon ng port laban sa mga drawing ng OEM o mga pisikal na sample.

Gaano karaming thrust ang mabubuo nitong upper arm cylinder?

Ang patented na dual-piston na disenyo ay umabot ng hanggang 2000 kN maximum thrust at maaaring patuloy na iangat ang work platform sa 50 m. Sa pagpapanatili ng power system, ang cylinder ay naglalabas ng malakas na thrust na 1800 kN upang iangat ang platform sa 30 m, na may error sa pagpoposisyon na kinokontrol sa loob ng ±2 cm, at nagpapanatili ng katatagan sa antas 5 na mga kondisyon ng unos.

Anong mga materyales at sealing system ang ginagamit?

Ang katawan ng silindro ay gawa sa espesyal na haluang metal na bakal, napeke at pinainit ng anim na beses, na may katigasan na 40% na mas mataas kaysa sa ordinaryong bakal. Ang isang quadruple composite sealing structure ay lumalaban sa malakas na ulan, alikabok, malakas na hangin at spray ng asin sa baybayin. Ang silindro ay patuloy na ginagamit sa loob ng 3 taon sa coastal salt spray environment na walang leakage.

Makakagawa ba ang Raydafon ng custom na OEM upper arm cylinders?

Oo. Sinusuportahan ng Raydafon ang produksyon ng OEM mula sa mga drawing ng customer o mga pisikal na sample. Available ang custom na bore, rod, stroke, distansya ng pag-install, posisyon ng oil port, pribadong label na packaging at bulk order production para sa iba't ibang uri ng aerial work vehicle.

Anong impormasyon ang kailangan para sa isang panipi?

Ipadala ang drawing number o mga kasalukuyang sample na detalye, bore diameter, rod diameter, stroke, installation distance, working pressure, port size, order quantity at destination port. Sasagot si Raydafon ng FOB Ningbo quotation at lead time.

Paano ako hihingi ng sample o maramihang order?

Gamitin ang form ng pagtatanong sa page na ito o makipag-ugnayan kay Raydafon sa pamamagitan ng telepono, email o WhatsApp. Isama ang kinakailangang modelo, numero ng pagguhit, dami at aplikasyon. Kukumpirmahin ng sales team ang pagkakaroon ng sample, maramihang iskedyul ng produksyon at mga detalye ng pag-iimpake.

Handa nang Makuha ang Boom Aerial Work Vehicle Upper Arm Hydraulic Cylinders?

Ipadala ang iyong drawing number, bore/rod/stroke requirement, working pressure, laki ng port, dami ng order at destination port. Kukumpirmahin ng Raydafon ang karaniwang modelo o magdidisenyo ng custom na upper arm hydraulic cylinder, pagkatapos ay magbibigay ng FOB Ningbo quotation na may lead time at mga detalye ng pag-iimpake.
