Ano ang Pagkakaiba sa pagitan ng Precision Helical Gears at Spur Gears?

Sa mundo ng mekanikal na paghahatid ng kapangyarihan, ang mga gears ay mga pangunahing bahagi. Dalawa sa pinakakaraniwang uri ay spur gears at helical gears. Ngunit ano nga ba ang nagbukod sa kanila, at bakit pipiliin ng isang inhinyero ang isa sa isa? Ang pangunahing pagkakaiba ay nakasalalay sa geometry ng kanilang mga ngipin. Ang mga spur gear ay may mga ngipin na tuwid at parallel sa axis ng pag-ikot, habang ang mga helical gear ay may mga ngipin na pinutol sa isang anggulo sa axis, na bumubuo ng isang helix. Ang pangunahing pagkakaibang ito ay humahantong sa mga makabuluhang pagkakaiba sa pagganap, kabilang ang ratio ng contact, mga antas ng ingay, kapasidad ng pagkarga, at kahusayan. SaRaydafon Technology Group Co., Limited, ang aming pabrika ay gumagawa ng mga high-precision na gear sa loob ng mahigit dalawang dekada, at mayroon kaming malawak na karanasan sa pag-optimize ng parehong spur at helical na disenyo para sa malawak na hanay ng mga aplikasyon—mula sa mga automotive transmission hanggang sa mabibigat na makinarya sa industriya. Nagbibigay ang artikulong ito ng detalyadong teknikal na paghahambing sa pagitan ng precision helical gear at spur gear, na tumutulong sa iyong gumawa ng matalinong pagpili para sa iyong partikular na aplikasyon.

Ang pag-unawa sa pagkakaiba sa pagitan ng precision helical gears at spur gears ay hindi lamang isang bagay ng akademikong interes; mayroon itong praktikal na implikasyon para sa gastos, pagganap, at pagiging maaasahan. Ang mga spur gear ay mas simple sa paggawa at mas cost-effective para sa maraming mga application, ngunit sila ay may posibilidad na makagawa ng mas maraming ingay at panginginig ng boses dahil sa biglaang pagkakadikit ng buong lapad ng ngipin. Ang mga helical gear, habang mas mahal ang paggawa, ay nag-aalok ng mas makinis, mas tahimik na operasyon at maaaring magpadala ng mas mataas na load dahil sa kanilang tumaas na contact ratio at magkakapatong na pagkilos ng ngipin. Ang pagpili sa pagitan ng mga ito ay kadalasang nagmumula sa isang trade-off sa pagitan ng gastos at pagganap, kung saan ang mga helical na gear ay ginustong para sa high-speed, high-load, o noise-sensitive na mga application. Sa komprehensibong gabay na ito, susuriin namin ang geometry, kinematics, at pagsasaalang-alang sa pagmamanupaktura ng parehong uri ng gear, at magbibigay kami ng mga detalyadong teknikal na detalye, data ng pagganap, at pamantayan sa pagpili upang matulungan kang matukoy kung aling gear ang pinakaangkop para sa iyong mga pangangailangan.

Talaan ng mga Nilalaman

• 1. Ano ang Geometry ng Precision Helical Gears at Spur Gears?
• 2. Bakit Nag-aalok ang Helical Gears ng Mas Makinis at Mas Tahimik na Operasyon?
• 3. Ano ang Mga Pangunahing Teknikal na Detalye ng Ating Precision Gear?
• 4. Paano Naihahambing ang Kapasidad at Kahusayan ng Pag-load sa Pagitan ng Helical at Spur Gears?
• Mga Madalas Itanong (FAQ)
• Konklusyon at Konsultasyon sa Pagpili ng Gear

Ano ang Geometry ng Precision Helical Gears at Spur Gears?

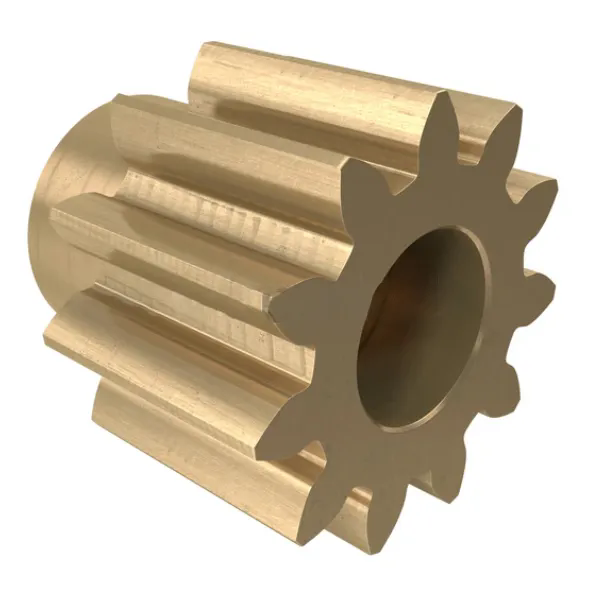

Ang pagkakaiba sa pagitan ng helical gears at spur gear ay nagsisimula sa kanilang geometry ng ngipin. Ang spur gear ay may mga ngipin na tuwid at parallel sa axis ng pag-ikot ng gear. Ang mga ngipin ay pantay na puwang sa paligid ng circumference, at ang linya ng contact sa pagitan ng dalawang meshing spur gear ay isang tuwid na linya na umaabot sa buong lapad ng mukha ng gear. Ang simpleng geometry na ito ay nagpapadali sa paggawa ng mga spur gear gamit ang karaniwang proseso ng paggiling o pag-hobbing. Sa kaibahan, ang isang helical gear ay may mga ngipin na pinuputol sa isang anggulo sa axis, na bumubuo ng isang helix. Ang anggulo ng helix ay kilala bilang anggulo ng helix (karaniwang nasa pagitan ng 8 at 30 degrees). Ang mga ngipin ng isang helical gear ay pantay din ang pagitan, ngunit ang linya ng contact sa pagitan ng meshing helical gear ay isang diagonal na linya na gumagalaw sa mukha ng ngipin habang umiikot ang mga gear. Ang geometry na ito ay nagpapakilala ng isang bahagi ng axial force (thrust) na dapat tanggapin ng bearing system, ngunit nagbibigay din ito ng makabuluhang mga pakinabang sa pagganap.

Mga pangunahing pagkakaiba sa geometriko at ang kanilang mga implikasyon:

• Oryentasyon ng ngipin:Ang spur gear teeth ay parallel sa axis, habang ang helical gear teeth ay nakahilig sa helix angle. Lumilikha ang incline na ito ng mas mahabang contact path sa pagitan ng meshing na mga ngipin, na nagpapataas ng contact ratio.
• ratio ng contact:Ang contact ratio ay ang average na bilang ng mga ngipin na nagkakadikit sa anumang naibigay na sandali. Ang mga spur gear ay karaniwang may contact ratio sa pagitan ng 1.2 at 1.6, ibig sabihin, sa karaniwan, wala pang dalawang ngipin ang nagkakadikit. Maaaring makamit ng mga helical gear ang mga contact ratio na 2.0 hanggang 2.5 o higit pa, dahil ang mga angled na ngipin ay nagsasapawan, na nagbibigay ng tuluy-tuloy na pakikipag-ugnay. Ang mas mataas na ratio ng contact na ito ay isang pangunahing bentahe ng helical gears.
• Axial thrust:Lumilikha ang helical angle ng thrust force kasama ang axis ng gear. Ang puwersang ito ay dapat malabanan ng mga bearings, na nagdaragdag ng pagiging kumplikado at gastos sa disenyo ng gearbox. Ang mga spur gear ay hindi gumagawa ng anumang axial thrust, na nagpapasimple sa bearing arrangement.
• Pagiging kumplikado ng paggawa:Maaaring putulin ang mga spur gear gamit ang mga simpleng tool o hob na tumatawid sa gear nang axially. Ang mga helical gear ay nangangailangan ng mas kumplikadong mga proseso ng hobbing at kadalasan ay nangangailangan ng mga karagdagang operasyon, tulad ng gear grinding, upang makamit ang mataas na katumpakan. Ginagawa nitong mas mahal ang paggawa ng mga helical gear.

Sa Raydafon Technology Group Co.,Limited, ang amingPrecision Gearang proseso ng pagmamanupaktura ay gumagamit ng makabagong mga makinang panggiling ng gear na maaaring makamit ang mga marka ng kalidad ng AGMA na Q10 hanggang Q12 para sa parehong spur at helical gear. Gumagamit kami ng CNC hobbing at shaping machine na may pinagsamang mga kontrol ng CNC na nagbibigay-daan sa aming tumpak na itakda ang helix angle at profile ng ngipin para sa helical gears. Ang metrology lab ng aming factory ay nilagyan ng gear measuring center na nagbe-verify sa geometry ng ngipin, lead, at helix angle, na tinitiyak na ang bawat gear ay nakakatugon sa mga kinakailangang detalye. Ang pagpili sa pagitan ng spur at helical gearing ay hindi lamang tungkol sa geometry; ito ay tungkol sa pagtutugma ng uri ng gear sa mga partikular na kinakailangan sa pagganap ng application.

Para sa mga application kung saan ang pagiging simple, mababang gastos, at kadalian ng pagpapanatili ay pinakamahalaga, ang mga spur gear ay kadalasang mas pinipili. Karaniwang makikita ang mga ito sa mga application na mababa ang bilis at mababa ang karga gaya ng mga conveyor drive, simpleng pump, at makinarya sa agrikultura. Gayunpaman, para sa high-speed, high-load, at precision application—gaya ng mga automotive transmission, industrial gearbox, at robotics—halos palaging mas mahusay na pagpipilian ang mga helical gear, sa kabila ng mas mataas na gastos at pagiging kumplikado nito. Ang aming factory ay malapit na nakikipagtulungan sa mga customer upang matukoy ang pinakamainam na geometry ng gear para sa kanilang mga partikular na kinakailangan, isinasaalang-alang ang mga salik gaya ng torque, bilis, mga hadlang sa espasyo, at mga limitasyon ng ingay.

Bakit Nag-aalok ang Helical Gears ng Mas Makinis at Mas Tahimik na Operasyon?

Ang isa sa mga pinakamahalagang bentahe ng helical gear kaysa sa spur gear ay ang kanilang mas maayos at mas tahimik na operasyon. Ang superiority na ito ay pangunahin dahil sa mas mataas na contact ratio at ang unti-unting pakikipag-ugnayan ng mga ngipin. Sa isang spur gear, ang buong lapad ng ngipin ay sumasali bigla, na lumilikha ng isang matalim na impact load at isang katangiang "clack" o pag-ungol habang ang bawat pares ng ngipin ay nagkakadikit. Ang epektong ito ay nagdudulot ng parehong ingay at panginginig ng boses, na maaaring maging isang makabuluhang isyu sa mga kapaligirang sensitibo sa ingay gaya ng mga pampasaherong sasakyan, kagamitan sa opisina, at mga sistema ng HVAC ng tirahan. Sa isang helical gear, ang mga ngipin ay unti-unting lumalapit—nagsisimula sa isang dulo ng ngipin at gumagalaw sa mukha habang umiikot ang gear. Ang progresibong pakikipag-ugnayan na ito ay binabawasan ang impact load at ipinamamahagi ang load sa mas malaking lugar sa ibabaw, na nagreresulta sa mas tahimik at mas maayos na operasyon.

Mga mekanismo sa likod ng mas maayos at mas tahimik na operasyon sa helical gears:

• Mas mataas na ratio ng contact:Gaya ng nabanggit kanina, ang mga helical gear ay may contact ratio na maaaring lumampas sa 2.0, ibig sabihin, sa karaniwan, higit sa dalawang ngipin ang nagkakadikit anumang oras. Pinapataas nito ang proporsyon ng oras kung saan ang load ay ibinabahagi sa pagitan ng mga pares ng ngipin, na binabawasan ang maximum na pagkarga sa anumang solong ngipin at pinapakinis ang paghahatid ng torque.
• Unti-unting pagdikit ng ngipin:Tinitiyak ng helical na hugis na ang contact sa pagitan ng meshing na mga ngipin ay nagsisimula sa isang punto at pagkatapos ay patuloy na gumagalaw sa buong mukha ng ngipin. Ang unti-unting pakikipag-ugnayan na ito ay nag-aalis ng biglaang epekto na nangyayari sa mga spur gear, na binabawasan ang amplitude ng mga peak ng puwersa.
• Overlap ratio:Ang overlap ratio ng helical gears, na tinutukoy ng lapad ng mukha at ang anggulo ng helix, ay nakakatulong sa kinis ng operasyon. Ang isang mas mataas na overlap ratio ay nangangahulugan na ang mga ngipin ay nagsasapawan para sa isang mas malaking bahagi ng pag-ikot, na higit na nagpapababa sa pagkakaiba-iba ng mesh stiffness at pinaliit ang mga vibrations.
• Nabawasan ang pagsusuot at pitting:Ang mas mababang impact load at mas mahusay na pamamahagi ng load sa mga helical gear ay nakakabawas din ng stress sa ibabaw ng ngipin, na humahantong sa mas kaunting pagkasira at pagdurugo sa buhay ng gear. Nag-aambag ito sa mas mahabang buhay ng serbisyo at mas maaasahang operasyon.

Upang mabilang ang pagbabawas ng ingay, ang aming pabrika ay nagsagawa ng mga sukat ng tunog sa magkatulad na mga gearbox na nilagyan ng spur at helical gear. Sa bilis ng pag-ikot na 1,500 rpm at load na 100 Nm, ang spur gearbox ay naglabas ng sound pressure level na 82 dBA, habang ang helical gearbox ay gumawa lamang ng 74 dBA—isang 8 dBA reduction, na nakikita bilang isang makabuluhang pagbaba sa loudness. Ang vibration amplitude na sinusukat sa gearbox housing ay nabawasan din ng 40 porsyento. Kinukumpirma ng data na ito na ang mga helical gear ay isang mahusay na pagpipilian para sa mga application kung saan ang ingay at vibration ay kritikal na mga kadahilanan.

Gayunpaman, mahalagang tandaan na ang mas maayos na operasyon ng mga helical gear ay nagmumula sa halaga ng mga puwersa ng axial thrust. Ang anggulo ng helix ay lumilikha ng bahagi ng puwersa sa kahabaan ng axis ng gear na dapat suportahan ng mga bearings. Sa mga high-power na application, maaaring mangailangan ito ng paggamit ng thrust bearings o angular contact bearings, na nagpapataas sa kabuuang gastos at pagiging kumplikado ng gearbox. Sa ilang mga kaso, ginagamit ang double helical (herringbone) gears upang kanselahin ang axial thrust, ngunit lalo nitong pinapataas ang pagiging kumplikado ng pagmamanupaktura. Nag-aalok ang aming pabrika ng tulong sa disenyo upang matulungan ang aming mga customer na piliin ang naaangkop na configuration ng bearing at i-optimize ang layout ng gearbox upang ma-accommodate ang axial thrust ng helical gears habang pinapalaki ang mga benepisyo ng mas maayos na operasyon.

Ano ang Mga Pangunahing Teknikal na Detalye ng Ating Precision Gear?

Gumagawa ang Raydafon ng komprehensibong hanay ng mga produkto ng Precision Gear, kabilang ang parehong spur at helical gear, sa iba't ibang laki, materyales, at mga marka ng katumpakan. Ang aming pabrika ay nilagyan ng pinakabagong teknolohiya sa pagmamanupaktura ng gear, kabilang ang CNC hobbing, shaping, shaving, at grinding machine, na nagpapahintulot sa amin na makagawa ng mga gear na may mga laki ng module mula 0.5 hanggang 12, at mga panlabas na diameter na hanggang 1,500 mm. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing teknikal na detalye para sa aming karaniwang serye ng Precision Gear, na ginagamit sa mga application mula sa mga automotive transmission hanggang sa mabibigat na pang-industriyang gearbox. Ang aming pabrika ay maaari ding gumawa ng mga custom na gear upang matugunan ang mga partikular na kinakailangan, kabilang ang mga espesyal na materyales, heat treatment, at mga coating sa ibabaw.

Bilang karagdagan sa mga karaniwang parameter, nag-aalok ang aming pabrika ng ilang opsyonal na feature para mapahusay ang performance at mahabang buhay ng mga produkto ng Precision Gear. Kabilang dito ang: high-performance coating gaya ng DLC ​​(diamond-like carbon) para sa pinababang friction at tumaas na wear resistance; mga espesyal na paggamot sa init tulad ng cryogenic processing para sa pinabuting dimensional na katatagan; at pinagsamang pagbabalanse para sa mga high-speed na application. Nagbibigay din kami ng buong serbisyo sa pagpupulong ng gearbox, kabilang ang mga bearings, shaft, at housing, na nag-aalok ng solusyon sa turnkey para sa aming mga customer.

Ang aming proseso ng pagkontrol sa kalidad ay komprehensibo at sertipikadong ISO 9001:2015. Ang bawat Precision Gear ay iniinspeksyon gamit ang isang gear measuring center na sumusuri sa lahat ng kritikal na parameter: tooth profile, helix angle, lead, pitch error, at runout. Nagpapanatili kami ng statistical process control (SPC) system upang subaybayan ang kalidad ng pagmamanupaktura sa paglipas ng panahon, tinitiyak na ang aming mga gear ay patuloy na nakakatugon sa mga tinukoy na tolerance. Ang aming pabrika sa Raydafon ay nagbibigay ng buong ulat ng inspeksyon sa bawat kargamento, na nagbibigay sa aming mga customer ng kumpiyansa sa kalidad at pagganap ng aming mga produkto ng Precision Gear. Sa aming malawak na mga kakayahan sa pagmamanupaktura at pangako sa kalidad, nakakapagbigay kami ng mga precision na gear para sa pinaka-hinihingi na mga aplikasyon.

Paano Naihahambing ang Kapasidad at Kahusayan ng Pag-load sa Pagitan ng Helical at Spur Gears?

Ang kapasidad ng pag-load at kahusayan ay mga kritikal na salik sa pagpili ng gear, at sila ay kung saan ang mga pagkakaiba sa pagitan ng helical at spur gear ay nagiging partikular na binibigkas. Ang mga helical gear, dahil sa kanilang mas mataas na contact ratio at progresibong pakikipag-ugnayan, ay maaaring magpadala ng mas mataas na load para sa isang partikular na laki at materyal. Ito ay dahil ang load ay ipinamamahagi sa mas maraming ngipin sa anumang oras, na binabawasan ang stress sa mga indibidwal na gilid ng ngipin. Ang mas mataas na ratio ng contact ay nagbibigay din ng mas pare-parehong paghahatid ng kapangyarihan, na binabawasan ang paikot na pagkakaiba-iba sa pagkarga na maaaring magdulot ng pagkabigo sa pagkapagod. Sa kabaligtaran, ang mga spur gear, na may mas mababang contact ratio at biglaang pakikipag-ugnayan, ay mas madaling kapitan ng pagkapagod at pagkasira, lalo na sa matataas na pagkarga at bilis. Ang aming pabrika ay nagsagawa ng malawak na pagsubok sa parehong mga uri ng gear, at ang mga resulta ay nagpapakita na ang isang helical gear ay maaaring humawak ng hanggang 30 porsiyentong higit na torque kaysa sa katumbas na spur gear bago ang simula ng pitting o bending fatigue.

Paghahambing ng kahusayan sa pagitan ng helical at spur gears:

• Pagkawala ng meshing:Ang mga spur gear sa pangkalahatan ay may bahagyang mas mababang meshing losses dahil ang mga ngipin ay dumudulas sa isa't isa lamang sa simula at dulo ng contact. Ang mga helical gear ay may tuluy-tuloy na sliding action, na maaaring humantong sa mas mataas na friction loss. Gayunpaman, ang mas mataas na ratio ng contact ng mga helical gear ay kadalasang nagbabayad para dito, at ang pangkalahatang kahusayan ng isang helical gear pares ay karaniwang nasa loob ng 1-2 percentage point ng isang maihahambing na spur gear pares.
• Lubrication at paglamig:Ang sliding action sa helical gears ay bumubuo ng mas maraming init, na nangangailangan ng mas mahusay na pagpapadulas at paglamig, na maaaring maging alalahanin sa mga high-speed na application. Gayunpaman, ang pinahusay na distribusyon ng pagkarga at mas maayos na operasyon ay kadalasang nakakabawi sa pangangailangan para sa mas masinsinang mga sistema ng pagpapadulas.
• Densidad ng kapangyarihan:Dahil ang mga helical gear ay kayang humawak ng mas mataas na load para sa parehong laki, nag-aalok sila ng mas mataas na power density kaysa sa spur gears. Nangangahulugan ito na ang isang gearbox na may helical gear ay maaaring magpadala ng parehong kapangyarihan sa isang mas compact na pakete, o na ang isang helical gearbox ay maaaring humawak ng mas mataas na kapangyarihan para sa parehong laki.
• Mga pagkalugi ng thrust:Ang axial thrust na nabuo ng helical gear ay lumilikha ng karagdagang friction sa thrust bearings, na binabawasan ang pangkalahatang kahusayan ng gearbox. Sa ilang mga high-power na application, ang pagkawala ng kahusayan mula sa thrust bearings ay maaaring maging makabuluhan, at dapat itong maingat na timbangin ng mga inhinyero laban sa mga benepisyo ng helical gearing.

Ang isang tunay na halimbawa mula sa customer base ng aming pabrika ay naglalarawan ng bentahe ng kapasidad ng pagkarga ng mga helical gear. Gumagamit ng spur gear pair ang isang customer sa industriya ng heavy truck sa kanilang auxiliary transmission, ngunit nakakaranas sila ng madalas na pagkabigo ng gear dahil sa pagkapagod. Pagkatapos lumipat sa isang helical Precision Gear na may parehong module at lapad ng mukha, ngunit may anggulo ng helix na 15 degrees, tumaas ng 40 porsiyento ang buhay ng gear, at kayang hawakan ng gearbox ang maximum na torque nang walang anumang pagkabigo. Ang tagagawa ng trak ay nag-ulat din ng kapansin-pansing pagbawas sa ingay sa loob ng taksi, na nagpabuti ng kaginhawahan at kasiyahan ng driver.

Sa mga tuntunin ng kahusayan, ang pagkakaiba sa pagitan ng helical at spur gear ay kadalasang nasa gilid at lubos na nakadepende sa mga kondisyon ng pagpapatakbo. Sa mababang bilis at mataas na load, ang mga helical gear ay malamang na bahagyang hindi gaanong mahusay dahil sa mga sliding losses. Sa mataas na bilis at katamtamang pag-load, ang pagkakaiba ay bale-wala. Ang aming pabrika ay nagbibigay ng mga kurba ng kahusayan para sa parehong mga uri ng gear batay sa aming in-house na pagsubok, na nagpapahintulot sa aming mga customer na gumawa ng matalinong desisyon batay sa kanilang mga partikular na kondisyon sa pagpapatakbo. Sa pamamagitan ng pag-unawa sa kapasidad ng pagkarga at mga katangian ng kahusayan ng parehong uri ng gear, maaaring piliin ng mga inhinyero ang gear na pinakamahusay na nagbabalanse sa pagganap, pagiging maaasahan, at gastos para sa kanilang aplikasyon.

Mga Madalas Itanong (FAQ)

Tanong 1: Maaari bang gamitin ang mga helical gear sa mga spur gear sa parehong gearbox?

Sagot: Oo, ngunit nangangailangan ito ng maingat na disenyo. Ang mga helical gear ay gumagawa ng axial thrust, habang ang spur gear ay hindi. Upang magamit ang mga ito nang magkakasama, ang thrust na nabuo ng helical gear ay dapat na hinihigop ng naaangkop na mga bearings o sa pamamagitan ng paggamit ng double helical (herringbone) gear na nagkansela ng thrust. Sa ilang mga disenyo, ang isang spur gear ay ginagamit sa isang yugto at isang helical gear sa isa pa, ngunit ang axial thrust management ay dapat isaalang-alang upang maiwasan ang labis na karga ng mga bearings. Ang aming pabrika ay maaaring tumulong sa pagdidisenyo ng mga naturang mixed gear system upang matiyak ang maaasahang operasyon.

Tanong 2: Mas mahal ba ang paggawa ng helical gear kaysa sa spur gears?

Sagot: Oo, ang mga helical gear sa pangkalahatan ay mas mahal sa paggawa kaysa sa spur gears. Ang mga dahilan ay kinabibilangan ng: mas kumplikadong geometry ng ngipin, na nangangailangan ng espesyal na kagamitan sa hobbing at paggiling; ang pangangailangan para sa karagdagang mga operasyon upang makamit ang kinakailangang katumpakan ng anggulo ng helix; at ang katotohanan na ang helical gear grinding ay isang mas mabagal na proseso kaysa sa spur gear grinding. Bukod pa rito, ang pangangailangan para sa thrust bearings ay nagdaragdag ng gastos sa pangkalahatang sistema. Gayunpaman, ang mga bentahe sa pagganap—lalo na sa mga tuntunin ng pagbabawas ng ingay at kapasidad ng pagkarga—ay kadalasang nagbibigay-katwiran sa mas mataas na gastos para sa mga hinihinging aplikasyon.

Tanong 3: Aling uri ng gear ang mas mahusay para sa mga high-speed na application?

Sagot: Ang mga helical gear sa pangkalahatan ay mas gusto para sa mga high-speed na application dahil nag-aalok sila ng mas maayos, mas tahimik na operasyon at mas mahusay na pamamahagi ng load, na binabawasan ang panganib ng vibration at resonance na maaaring mangyari sa mataas na bilis. Gayunpaman, ang axial thrust at sliding friction ng helical gears ay maaaring maging alalahanin sa napakataas na bilis, na nangangailangan ng maingat na disenyo ng bearing at lubrication system. Para sa napakataas na bilis, maaaring gamitin ang mga spur gear na may mataas na katumpakan, ngunit karaniwang mga helical gear ang mas karaniwang pagpipilian.

Tanong 4: Maaari bang igiling ang mga spur gear sa parehong katumpakan gaya ng mga helical gear?

Sagot: Oo, ang mga spur gear ay maaaring i-ground sa parehong mga marka ng kalidad ng AGMA gaya ng mga helical gear (Q10 hanggang Q12 o mas mataas). Gayunpaman, dahil ang mga spur gear ay may mas simpleng geometry, maaari silang i-ground gamit ang karaniwang profile grinding wheels, habang ang helical gear ay kadalasang nangangailangan ng mga espesyal na grinding wheel na hugis sa helix angle. Nag-aalok ang aming pabrika ng mga serbisyo sa paggiling para sa parehong uri ng gear, at makakamit namin ang mataas na katumpakan para sa pareho, kung naaangkop ang makina at mga tool.

Tanong 5: Ano ang karaniwang anggulo ng helix para sa isang precision na helical gear?

Sagot: Ang karaniwang anggulo ng helix para sa precision na helical gear ay mula 8 hanggang 30 degrees. Ang helix na anggulo na 15-20 degrees ay karaniwan para sa maraming pang-industriya na aplikasyon, dahil nag-aalok ito ng magandang balanse sa pagitan ng kinis, kapasidad ng pagkarga, at axial thrust. Ang mas mataas na mga anggulo ng helix (25-30 degrees) ay nagbibigay ng mas maayos na operasyon ngunit bumubuo ng mas maraming axial thrust, habang ang mas mababang mga anggulo (8-12 degrees) ay gumagawa ng mas kaunting thrust ngunit hindi gaanong pagpapabuti sa kinis. Maaaring maiangkop ng aming pabrika ang anggulo ng helix sa mga partikular na kinakailangan ng iyong aplikasyon, na nag-o-optimize para sa ingay, pagkarga, at buhay ng tindig.

Konklusyon: Piliin ang Tamang Precision Gear para sa Iyong Application

Ang pagpili sa pagitan ng precision helical gear at spur gear ay isang kritikal na desisyon na nakakaapekto sa performance, antas ng ingay, kapasidad ng pagkarga, at pangkalahatang pagiging maaasahan ng iyong mekanikal na sistema. Ang mga helical gear ay nag-aalok ng mas makinis, mas tahimik na operasyon, mas mataas na kapasidad ng pagkarga, at mas mahusay na tibay, ngunit mas mahal ang mga ito sa paggawa at nangangailangan ng mga thrust bearings. Ang mga spur gear, sa kabaligtaran, ay mas simple, mas cost-effective, at hindi gumagawa ng axial thrust, ngunit ang mga ito ay mas maingay at hindi gaanong may kakayahang humawak ng matataas na load sa mataas na bilis. Sa Raydafon Technology Group Co., Limited, ang aming pabrika ay may kadalubhasaan at kakayahan sa pagmamanupaktura upang makagawa ng parehong uri ng gear sa pinakamataas na pamantayan ng kalidad, at maaari ka naming gabayan sa pagpili ng pinakamainam na gear para sa iyong partikular na aplikasyon.

Handa nang piliin ang tamang precision gear para sa iyong proyekto?Makipag-ugnayan sa Raydafon Technology Group Co., Limited ngayonpara sa komprehensibong konsultasyon sa pagpili ng gear. Susuriin ng aming team ang iyong mga kinakailangan sa torque, bilis, espasyo, at ingay at magrerekomenda ng perpektong solusyon sa Precision Gear. Nag-aalok kami ng mga libreng pag-aaral sa pagiging posible, mapagkumpitensyang pagpepresyo, at mabilis na mga serbisyo ng prototyping.Hilingin ang iyong libreng konsultasyon sa pagpili ng gear ngayon mula sa Raydafon Technology Group Co., Limitado at tiyakin ang pinakamainam na performance para sa iyong power transmission system.
