Ano ang Nakakaapekto sa Bevel Gear Load Capacity?

Ang mga bevel gear ay gumaganap ng isang kritikal na papel sa pagpapadala ng paggalaw at torque sa pagitan ng mga intersecting shaft, lalo na sa mga heavy-duty na sistemang pang-industriya tulad ng mga automotive drivetrain, kagamitan sa pagmimina, marine propulsion, robotics, at automated na makinarya. Kapag sinusuri ng mga inhinyero ang pagganap, palaging lumilitaw ang isang pangunahing tanong: Ano ang Nakakaapekto sa Kapasidad ng Pag-load ng Bevel Gear? Ang sagot ay nakasalalay sa isang kumbinasyon ng materyal na agham, geometry ng gear, paggamot sa init, pagtatapos sa ibabaw, pagpapadulas, at mga pamantayan sa paggawa ng katumpakan. Ang kapasidad ng pag-load ay hindi kailanman tinutukoy ng isang parameter. Ito ay resulta ng isang komprehensibong balanse sa engineering.

Sa Raydafon Technology Group Co.,Limited, kami ay nagdidisenyo at gumagawa ng mga Precision Gear system para sa mga demanding application kung saan ang torque stability, fatigue resistance, at mahabang buhay ng serbisyo ay hindi mapag-usapan. Nauunawaan ng aming engineering team na ang kapasidad ng pagkarga ay direktang tumutukoy sa pagiging maaasahan, kaligtasan sa pagpapatakbo, at kabuuang gastos sa lifecycle. Sa pamamagitan ng kinokontrol na mga proseso ng produksyon sa aming pabrika, mga advanced na sistema ng inspeksyon, at na-optimize na disenyo ng geometry ng ngipin, tinitiyak namin na ang bawat Precision Gear ay nakakatugon sa mga internasyonal na pamantayan para sa lakas at tibay. Nagbibigay ang artikulong ito ng malalim na teknikal na paliwanag ng mga salik na nakakaimpluwensyabevel gearkapasidad ng pagkarga at kung paano tinitiyak ng propesyonal na pagmamanupaktura ang pare-parehong pagganap.

Talaan ng mga Nilalaman

• Anong Papel ang Ginagampanan ng Pagpili ng Materyal at Paggamot ng Heat sa Kapasidad ng Pag-load?
• Paano Nakakaimpluwensya ang Gear Geometry sa Bevel Gear Load Distribution?
• Bakit Tinutukoy ng Katumpakan ng Paggawa ang Real-World Load Performance?
• Buod
• FAQ

Anong Papel ang Ginagampanan ng Pagpili ng Materyal at Paggamot ng Heat sa Kapasidad ng Pag-load?

Ang pagpili ng materyal ay ang pundasyon ng bevel gear load capacity. Ang mekanikal na lakas, hardness profile, fatigue resistance, at impact toughness ng isang gear ay pangunahing tinutukoy ng base material nito at kasunod na heat treatment. Kung walang tamang materyal na engineering, kahit na ang pinakatumpak na geometry ng gear ay hindi makatiis ng mataas na torque o cyclic stress.

1. Mga Karaniwang Materyales para sa Mga High-Load na Bevel Gear

Sa aming pabrika, kami ay karaniwang gumagawaPrecision Gearmga produktong gumagamit ng mga sumusunod na bakal na haluang metal:

• 20CrMnTi para sa mga carburized na gear na nangangailangan ng mataas na tigas sa ibabaw
• 42CrMo para sa medium hanggang mataas na torque transmission
• 18CrNiMo7-6 para sa mabibigat na aplikasyon sa industriya at pagmimina
• Mga variant ng hindi kinakalawang na haluang metal para sa mga kinakaing unti-unti na kapaligiran

Ang bawat materyal ay nagbibigay ng iba't ibang balanse sa pagitan ng core toughness at surface hardness. Halimbawa:

2. Mga Proseso ng Heat Treatment na Nagpapahusay sa Kapasidad ng Pagkarga

Direktang nakakaimpluwensya ang heat treatment sa baluktot na lakas ng pagkapagod at lakas ng contact sa ibabaw. Ang mga pangunahing proseso na ginagamit sa aming pabrika ay kinabibilangan ng:

• Carburizing upang madagdagan ang nilalaman ng carbon sa ibabaw
• Pagsusubo upang mapabuti ang katigasan
• Tempering para mabawasan ang brittleness
• Nitriding para sa wear resistance
• Induction hardening para sa localized na pagpapalakas

Ang mga carburized na gear ay nagkakaroon ng matigas na panlabas na layer na lumalaban sa pitting habang pinapanatili ang isang matigas na core na may kakayahang sumipsip ng mga shock load. Ang dual-structure na disenyo na ito ay makabuluhang pinahuhusay ang kapasidad ng pagkarga. Ang Raydafon Technology Group Co.,Limited ay maingat na kinokontrol ang lalim ng carburizing, karaniwang nasa pagitan ng 0.8 mm at 1.5 mm depende sa laki ng module.

3. Mga Pamantayan sa Lakas ng Pagkapagod at Pag-load ng Rating

Ang kapasidad ng load ng bevel gear ay kinakalkula ayon sa mga pamantayan ng ISO at AGMA. Dalawang pangunahing mode ng pagkabigo ang isinasaalang-alang:

• Baluktot na pagkabigo sa pagkapagod sa ugat ng ngipin
• Kontakin ang fatigue failure sa gilid ng ngipin

Ang hindi tamang pagpili ng materyal ay nagpapababa sa parehong mga halaga ng paglaban. Ang aming mga solusyon sa Precision Gear ay sumasailalim sa metallographic inspection at hardness testing para ma-verify ang structural consistency bago ipadala. Sa huli, ang materyal at heat treatment ay tumutukoy sa theoretical maximum torque na maaaring dalhin ng gear. Kung walang wastong metalurhiya, hindi masusuklian ng geometry at pagpapadulas ang mga mahihinang pundasyon ng istruktura.

Paano Nakakaimpluwensya ang Gear Geometry sa Bevel Gear Load Distribution?

Habang nagbibigay ng lakas ang materyal, tinutukoy ng geometry kung paano ginagamit ang lakas na iyon. Ang mahinang pamamahagi ng pagkarga sa mga ibabaw ng ngipin ay kapansin-pansing binabawasan ang kapasidad ng pagkarga sa totoong mundo. Kahit na ang mataas na lakas na bakal ay nabigo nang maaga kung ang konsentrasyon ng stress ay labis.

1. Mga Pangunahing Geometric Parameter

Ang mga sumusunod na parameter ay nakakaimpluwensya sa bevel gear load capacity:

• Module
• Bilang ng ngipin
• Anggulo ng presyon
• Spiral na anggulo
• Lapad ng mukha
• Pagbabago ng profile ng ngipin

Ang isang mas malaking module ay nagpapataas ng kapal ng ngipin, na nagpapabuti sa lakas ng baluktot. Ang isang mas malawak na lapad ng mukha ay namamahagi ng load sa isang mas malawak na lugar ng contact. Gayunpaman, dapat na umayon ang mga pagsasaayos na ito sa mga hadlang sa disenyo ng system.

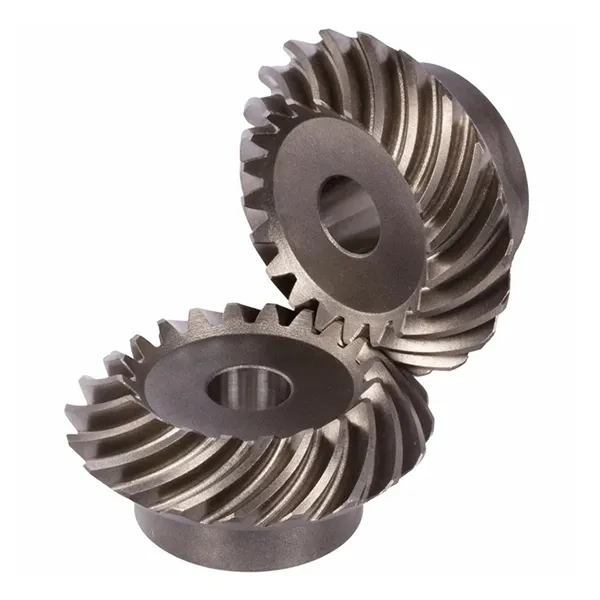

2. Spiral Bevel vs Straight Bevel Gears

Ang mga spiral bevel gear sa pangkalahatan ay nag-aalok ng mas mataas na kapasidad ng pagkarga kumpara sa mga straight bevel gear dahil sa unti-unting pagkakadikit ng ngipin. Binabawasan nito ang impact load at ingay.Raydafon Technology Group Co., Limiteddalubhasa sa paggawa ng spiral Precision Gear para sa mga high-torque system.

3. I-load ang Contact Pattern Optimization

Ang mga tamang pattern ng contact ng ngipin ay pumipigil sa localized na labis na karga. Gumagamit ang aming pabrika ng gear contact analysis software upang gayahin ang:

• Error sa paghahatid
• Pamamahagi ng pag-load sa ilalim ng metalikang kuwintas
• Epekto ng thermal expansion
• Mga epekto ng pagpapalihis ng baras

Ang mga pagbabago sa micro-geometry tulad ng pagpuputong at pagwawasto ng lead ay nakakatulong na balansehin ang stress sa pakikipag-ugnay. Direktang pinapabuti nito ang kapasidad ng pag-load sa pagpapatakbo sa pamamagitan ng pagpigil sa napaaga na pitting.

4. Mga Teknikal na Parameter ng Aming Bevel Precision Gear

Sa pamamagitan ng pag-optimize ng geometry, tinitiyak namin na gumagana ang bawat Precision Gear sa loob ng ligtas na mga limitasyon ng stress kahit na sa ilalim ng peak torque.

Bakit Tinutukoy ng Katumpakan ng Paggawa ang Real-World Load Performance?

Ang teoretikal na kapasidad ng pagkarga ng isang bevel gear ay maaari lamang makamit kung ang katumpakan ng pagmamanupaktura ay mahigpit na kinokontrol. Ang mga deviation sa profile ng ngipin, error sa pitch, runout, o surface finish ay makabuluhang binabawasan ang aktwal na kapasidad ng pagkarga.

1. Katumpakan ng Machining

Ang mataas na kapasidad ng pagkarga ay nangangailangan ng mahigpit na kontrol sa pagpapaubaya. Ang aming pabrika ay gumagamit ng:

• CNC spiral bevel gear cutting machine
• Limang-axis machining centers
• Mga gear grinding machine
• Mga sistema ng inspeksyon ng CMM

Ang Raydafon ay nagpapanatili ng mahigpit na dimensional tolerance na kontrol upang matiyak ang pare-parehong geometry ng ngipin sa mga batch.

2. Pagtatapos at Paggiling sa Ibabaw

Ang mga ground gear ay nagpapakita ng mas mababang friction at mas mahusay na pamamahagi ng contact. Nagpapabuti ang precision grinding:

• Katatagan ng contact ratio
• Pagbawas ng ingay
• Pagbuo ng lubrication film
• Nakakapagod na buhay

Ito ang dahilan kung bakit ang aming mga solusyon sa Precision Gear para sa mga high-speed na application ay ganap na giniling sa halip na giniling lamang.

3. Quality Inspection at Testing

Kasama sa pagpapatunay ng pagganap ng pag-load ang:

• Pagsubok ng pattern ng contact sa ngipin
• Pagsukat ng katigasan
• Magnetic particle inspeksyon
• Dynamic na pagbabalanse

Ang Raydafon Technology Group Co., Limited ay naglalapat ng multi-stage inspection bago ipadala. Tinitiyak nito na ang mga pagkalkula ng kapasidad ng pagkarga ay magiging tunay na tibay ng pagpapatakbo. Tinutulay ng katumpakan ng pagmamanupaktura ang agwat sa pagitan ng disenyo at pagganap sa larangan. Kahit na ang mga premium na materyales ay hindi makakatumbas sa hindi magandang kalidad ng machining.

Buod

Ano ang Nakakaapekto sa Bevel Gear Load Capacity? Ang sagot ay nakasalalay sa isang kumbinasyon ng lakas ng materyal, na-optimize na geometry, kinokontrol na paggamot sa init, pagtatapos sa ibabaw, at mahigpit na katumpakan ng pagmamanupaktura. Ang bawat kadahilanan ay nag-aambag sa baluktot na paglaban sa pagkapagod at tibay ng contact sa ibabaw. Sa Raydafon Technology Group Co., Limited, isinasama namin ang metalurhiko na kadalubhasaan, advanced na teknolohiya ng machining, at mahigpit na mga pamantayan sa inspeksyon upang makabuo ng mga high-performance na Precision Gear system na iniayon para sa mga pang-industriya na pangangailangan.

Kung sinusuri mo ang mga supplier ng gear para sa mga application na mataas ang torque, handa ang aming engineering team na suportahan ang iyong proyekto sa pamamagitan ng teknikal na konsultasyon at customized na produksyon.Makipag-ugnayan sa Raydafon Technology Group Co., Limitedngayon upang talakayin ang iyong mga kinakailangan at makatanggap ng isang detalyadong panipi.

FAQ

Q1: Ano ang Pinakamaaapekto sa Bevel Gear Load Capacity sa Industrial Applications?
Ang lakas ng materyal at kalidad ng paggamot sa init ay kadalasang may pinakamalaking impluwensya dahil tinutukoy ng mga ito ang pagkahapo ng baluktot at paglaban sa pakikipag-ugnay sa ibabaw. Gayunpaman, ang geometry at katumpakan ng machining ay dapat tumugma sa mga katangian ng materyal upang makamit ang buong pagganap ng pagkarga.

Q2: Paano Napapabuti ng Heat Treatment ang Bevel Gear Load Capacity?
Pinapataas ng heat treatment ang tigas ng ibabaw habang pinapanatili ang matigas na core. Pinipigilan ng dalawahang istrukturang ito ang pagkabali ng ugat ng ngipin at pag-ipit sa ibabaw sa ilalim ng paulit-ulit na mga siklo ng torque.

Q3: Ang Katumpakan ba ng Gear na Marka ng Epekto ng Kapasidad ng Pag-load?
Oo. Ang mas mataas na katumpakan ay binabawasan ang konsentrasyon ng stress at hindi pantay na pamamahagi ng pagkarga. Nagbibigay-daan ito sa gear na ligtas na gumana nang mas malapit sa teoretikal na limitasyon ng pagkarga nito nang walang napaaga na pagkasira.

Q4: Bakit Mas Pinipili ang Spiral Bevel Gear para sa High Load Systems?
Ang mga spiral bevel gear ay unti-unting nakikibahagi at namamahagi ng puwersa nang mas pantay-pantay sa ibabaw ng ngipin. Binabawasan nito ang stress ng epekto at pinapataas ang epektibong kapasidad ng pagkarga kumpara sa mga straight bevel gear.

Q5: Maaapektuhan ba ng mga Kundisyon ng Lubrication ang Bevel Gear Load Capacity?
Ang wastong pagpapadulas ay humahadlang sa metal-to-metal contact at binabawasan ang pagkapagod sa ibabaw. Ang hindi sapat na pagpapadulas ay nagpapataas ng alitan at init, nagpapababa ng epektibong kapasidad ng pagkarga at nagpapaikli ng buhay ng serbisyo.
